Вертикальные форматно-раскроечные станки

Вертикальный форматно-раскроечный станок: устройство и преимущества

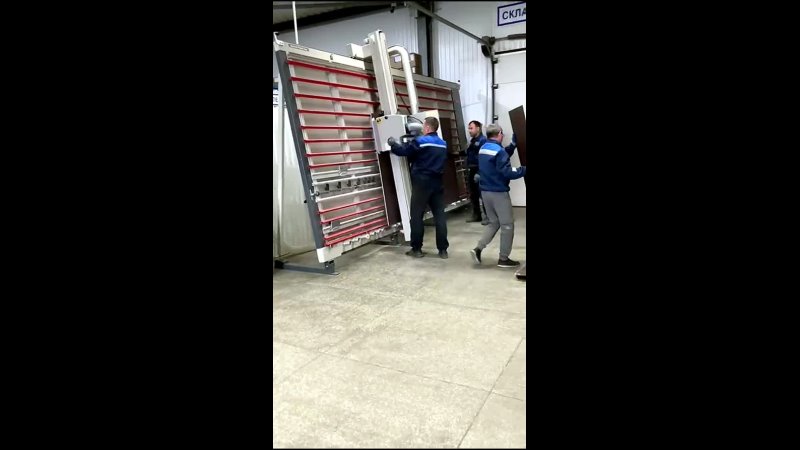

Вертикальный форматно-раскроечный станок раскраивает плиту, установленную вертикально: лист опирается на наклонную раму, а пильный узел перемещается по нему для продольного и поперечного реза. Такая компоновка резко сокращает площадь, необходимую для раскроя, — станок занимает в несколько раз меньше места, чем горизонтальный с кареткой при той же длине реза. Подрезная пила надрезает нижний облицованный слой до основного реза, что исключает сколы на кромке ЛДСП и МДФ. Это один из типов форматно-раскроечных станков и центров, который выбирают там, где важна экономия места и удобство работы с целым листом.

Когда выбирают вертикальный станок

Вертикальный раскрой оправдан в двух случаях. Первый — ограниченная площадь цеха: вертикальная компоновка высвобождает место, которое горизонтальный станок с роликовой кареткой занял бы столом и зоной выката каретки. Второй — работа с целым листом в одиночку: оператору не нужно ворочать полноформатную плиту по горизонтальному столу, лист устанавливается вертикально и раскраивается на месте. Поэтому вертикальные станки часто берут небольшие цеха, столярные производства и точки услуг распила.

Раскрой облицованных и композитных материалов

Вертикальные станки работают с двумя разными группами материалов, и под каждую есть своя комплектация. Для облицованных древесных плит — ламинированной ДСП, МДФ, фанеры, щитов из массива — используют модели с подрезной пилой и вылетом до 60 мм, обеспечивающие чистую кромку. Для композитных материалов — Alucobond, ПВХ, полимеров, акрила — применяют версии с малым вылетом пилы и возможностью фрезерования пазов: это позволяет изготавливать вентфасадные кассеты и рекламные конструкции из композита без дополнительного оборудования. При выборе станка важно определить основную группу материалов заранее.

На что смотреть при выборе

Длина раскроя — определяет максимальный формат листа. В каталоге 4100 мм под стандартный лист, до 5100 мм и опционально до 6000 мм для нестандартных форматов.

Вылет пилы — определяет толщину реза. 25 мм достаточно для композита и тонких плит, 60 мм — для облицованных древесных материалов.

Точность реза — у станков представленного ряда 0,1 мм на 1 м реза, что соответствует европейскому классу точности.

Уровень автоматизации — от механического упора и цифровой индикации размеров до ЧПУ с автоматическим перемещением пильной головы по заданным размерам.

Оборудование в разделе

В разделе представлены вертикальные станки Bala Makina — турецкого производителя, специализирующегося на вертикальном раскрое. Базовая модель DPME 21×41 рассчитана на облицованные материалы (длина раскроя 4100 мм, вылет пилы 60 мм, мощность 3–4 кВт). Версии CPME и CPM D2B комплектуются под композит и оснащаются двухшпиндельным узлом с пазовальной фрезой. Модель DPM ED дополнена цифровой индикацией размеров, DPM KS — увеличенной длиной раскроя 5100 мм. Верхний уровень — вертикальный пильный центр DPM AV с ЧПУ и автоматической подачей пилы.
