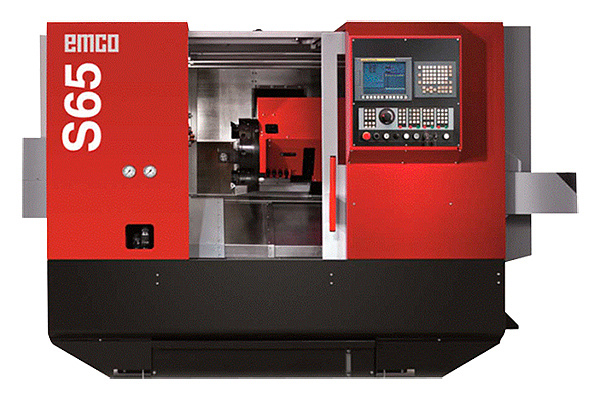

Токарный обрабатывающий центр EMCO S65 TCM

Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
EMCO
Австрия
Модели серии:
S65 TCM

Ø обработки: 310 мм

РМЦ: 680 мм

Мощность: 15 / 18 кВт

Вес: 4300 кг

Назначение

Компактный токарный станок с ЧПУ с приводной револьверной головкой предназначен для обработки прутковых заготовок* с максимальным диаметром до Ø65 мм и обработки заготовок в патроне - до Ø310 мм. Главный шпиндель развивает скорость вращения до 4200 об/мин, максимальная мощность главного привода – 18 кВт. Для обработки валов имеется исполнение станка с автоматической задней бабкой.


* При оптимальном соотношении цена-качество станок обладает наилучшими характеристиками для производства мелкосерийных и среднесерийных партий деталей из различных материалов (стали, алюминий, цветные металлы).
Область применения

Токарные обрабатывающие центры EMCO применяются во всех отраслях машиностроительной индустрии, как для основного, так и для вспомогательного производства, изготовление автомобильных компонентов, гидро- и пневмотехнике, а также в авиационно-космической промышленности, медтехнике и приборостроении.

Широкий спектр автоматизации позволяет на базе станков создавать гибкие производственные модули и участки для средне- и крупносерийного производства с возможностью моментальной переналадки на различные детали.

Аэрокосмическая промышленность

Автомобильная промышленность

Приборостроение

Машиностроение

Конструктивные особенности

Станина станка изготовлена в Австрии из высокопрочной стали, методом минерального литья и наполнена специальным виброгасящим наполнителем, имеет непревзойденные характеристики термостабильной и виброгашения.

Сама станина и узлы смонтированные на ней – шпиндели и револьверная головка, термически изолированы от рабочей зоны кожухами и телескопической защитой.

Имеет низкий центр тяжести и виброгасящий наполнитель, сконструировано так, что для установки станка специального фундамента не требуется.

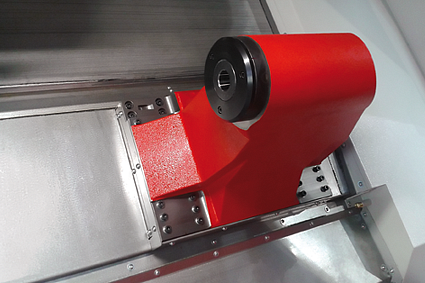

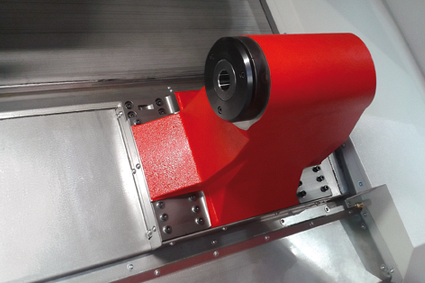

Имеет гидравлический привод и ход 500 мм, вращающийся центр с конусом MT4 встроен в корпус.

  • Полностью автоматическая задняя бабка с регулируемым от ЧПУ перемещением на ход 500 мм;
  • Оснащена преднагруженным роликовыми направляющими BOSCH REXROTH (Германия);
  • Более жесткая конструкция, чем механическая задняя бабка с выдвижной пинолью;
  • Простота программирования;
  • Скорость перемещений задней бабки 20 м/мин.

Преднагруженные ШВП и преднагруженные роликовые направляющие, позволяют достичь скорости быстрых перемещений до 30 м/мин, при этом сохраняя высокую точность обработки.

  • Высокая скорость;
  • Высокая повторяемость;
  • Высокая точность;
  • Минимум смазки;
  • Нет эффекта старт-стоп;
  • Лучшее качество готовых деталей;
  • Сделаны в Германии.

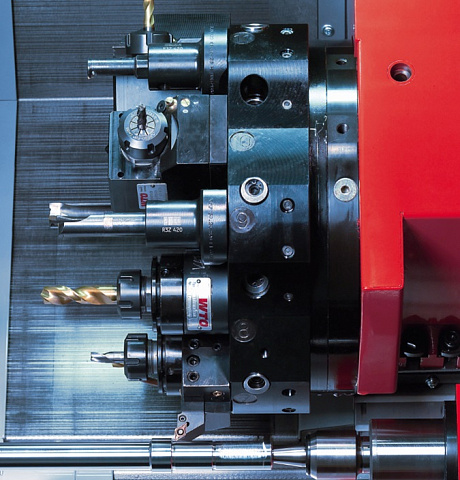

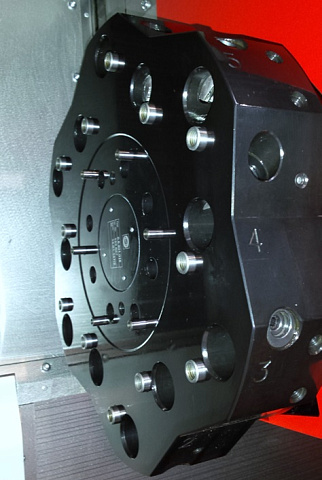

Осевого типа VDI30, производства Sauter (Германия), с быстрой индексацией, регулируемой скоростью вращения, оснащена автономным сервоприводом для приводного инструмента и вращения головки.

Беззазорный фрезерный привод идеально подходит не только для фрезерования и сверления, но и для жесткого нарезания резьбы, зубофрезерования и полигонального точения.

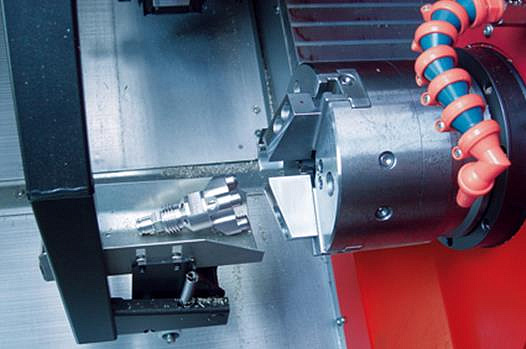

Перемещения уловителя деталей программируется от ЧПУ, предотвращает повреждение деталей, освобождает от необходимости останавливать станок для забора готовых деталей.

  • Максимальная длина детали – 175 мм
  • Максимальный диаметр детали – 65 мм
  • Максимальный вес детали – 4,5 кг

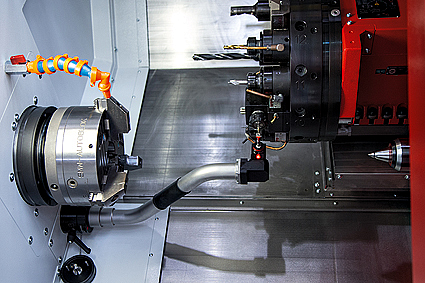

Устанавливается мгновенно в рабочей зоне вручную, после использования хранится в специальной ячейке в корпусе станка. Работает в автоматическом режиме. Такой вариант хранения обеспечивает большей срок службы измерительного инструмента, стружка и СОЖ не попадает на инструмент во время обработки.

Для еще большего удобства предлагается ленточный конвейер готовых деталей, полезная поверхность 340 х 750 мм.

Компактная и жесткая станина
Гарантирует постоянную точность и больший съем металла.
Сокращают вспомогательное время, что ведет к повышению производительности.
Позволяет изготавливать технологически сложные детали без переналадки.

С высокой скоростью позиционирования сокращают вспомогательное время.

Гарантирует максимальную жесткость и легкость обработки.

Путем установки системы измерения инструмента и улавливателя деталей, автоподающего устройства.

Комплектация
Дополнительная
Оптическое измерение инструмента
Электронный ручной пульт-маховичок
Расширение памяти на 4GB для ЧПУ SIEMENS
Расширенный пакет ПО SHOPTURN
Netservice, онлайн-диагностика
Система СМС-оповещения
Клавиатура QWERTY
ПО мониторинга инструмента TOOLINSPECT
Расширение памяти ЧПУ FANUC на 2 GB
Комплект установочных башмаков
Опция SuperBigBore, увеличение отверстия в шпинделе до Ø95 мм
Улавливатель деталей
Интерфейс для подключения пруткоподатчика
Комплект пластиковых втулок в шпиндель
Конвейер готовых деталей
Комплект опций для работы с прутком, включает: пруткоподатчик 1000 мм, улавливатель деталей, сигнальную лампу
Пруткоподатчик 10 - 65 мм, длина 3200 мм
Пруткоподатчик 10 - 65 мм, длина 3200 мм, многоуровневый
Стальные держатели прутка Ø 10 - 60 мм
Система измерения инструмента для аксиального револьвера
Система измерения инструмента для радиального револьвера
Калибр для системы измерения VDI30
Стружкоуборочный конвейер
Вращающийся центр задней бабки MT4
Тележка для стружки 400 л, с отстойником СОЖ
Автоматические двери
Улавливатель масляных паров
Кондиционер электрошкафа
Ножная педаль управления гидропатрона или задней бабки
Помпа высокого давления 10 бар
Тестовая оправка для главного шпинделя А2-6
Лазерный обмер геометрии станка на заводе-изготовителе, с корректировкой погрешностей и выдачей сертификата
3-х кулачковый гидравлический патрон Ø210 мм А2-6
Комплект сырых кулачков для патрона Ø210 мм А2-6
Комплект каленных кулачков для патрона Ø210 мм А2-6
3-х кулачковый гидравлический патрон Ø254 мм А2-6
Комплект сырых кулачков для патрона Ø254 мм А2-6
Комплект каленных кулачков для патрона Ø254 мм А2-6
Цанговый патрон SPANNTOP-MODULAR COLLET CHUCK (А2-6)
Цанговый патрон SPANNTOP-COMBI COLLET CHUCK (А2-6)
Цанговый патрон SPANNTOP-COMBI AXFIX COLLET CHUCK (А2-6)
Ручной съемщик цанг
Цанга круглая
Цанга шестигранная
Цанга квадратная
Комплект оснастки для крепления стационарного инструмента, осевой VDI30
Радиальный резцедержатель 20 х 20 M4 – 2 шт
Радиальный резцедержатель 20 х 20 M3 – 1 шт
Цанги ESX 25 для зажатия Ø 2 - 16 мм – 2 шт
Твердосплавный держатель для сверла Ø 25 мм
Расточная оправка Ø16
Комплект оснастки для крепления стационарного и приводного инструмента, осевой VDI30
Радиальный резцедержатель 20 х 20 M4 – 2 шт
Радиальный резцедержатель 20 х 20 M3 – 1 шт
Цанги ESX 25 для зажатия Ø 2 - 16 мм – 2 шт
Твердосплавный держатель для сверла Ø 25 мм
Расточная оправка Ø16
Радиальный блок приводного инструмент
Осевой блок приводного инструмента
Радиальный блок приводного инструмент
Осевой блок приводного инструмента
  • Радиальный резцедержатель 20 х 20 M4
  • Радиальный резцедержатель 20 х 20 M3
  • Осевой резцедержатель 20 х 20 M4
  • Осевой резцедержатель 20 х 20 M3
  • Цанги ESX 25 для зажатия 2 - 16 мм
  • Сменный держатель на сверло Ø16 мм
  • Сменный держатель на сверло Ø20 мм
  • Сменный держатель на сверло Ø25 мм
  • Сменный держатель на сверло Ø32 мм
Ø8 / 10 / 12 мм - VDI 30 / 16 / 20 / 25 / 32 / cо смещением 25 мм
Резьбонарезной патрон для метчиков ESX 25
Плавающая оправка для разверток
Барстопер
Барпуллер
