Тайвань
Макс. сечение обрабатываемого материала: 200 х 250 мм
Натяжение: гидравлика
Подача: гидравлика
Установка размеров: программатор
Прижим: пневматический
Вес: 1500 кг
• Скорость подачи: 5 - 45 м/мин
• Широкие шкивы
• Высокое качество распиловки, ширина ленты: 55 мм
• Точность: 0,1 мм
• Пневматический прижим заготовки
• Тонкий пропил
• Простота и легкость настройки и обслуживания
• Подача очищающей жидкости на пильную ленту
НАЗНАЧЕНИЕ:
Предназначен для деления трехкантного и четырехкантного бруса по толщине в горизонтальной плоскости с целью получения качественного обрезного пиломатериала.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используется в деревообрабатывающих предприятиях средней и малой мощности как станок второго ряда. Также его можно использовать как станок для переработки горбыля и для производства заготовок перед обработкой на четырехсторонних станках. Представленные модели имеют двухпильную конфигурацию, позволяющую значительно увеличить производительность.

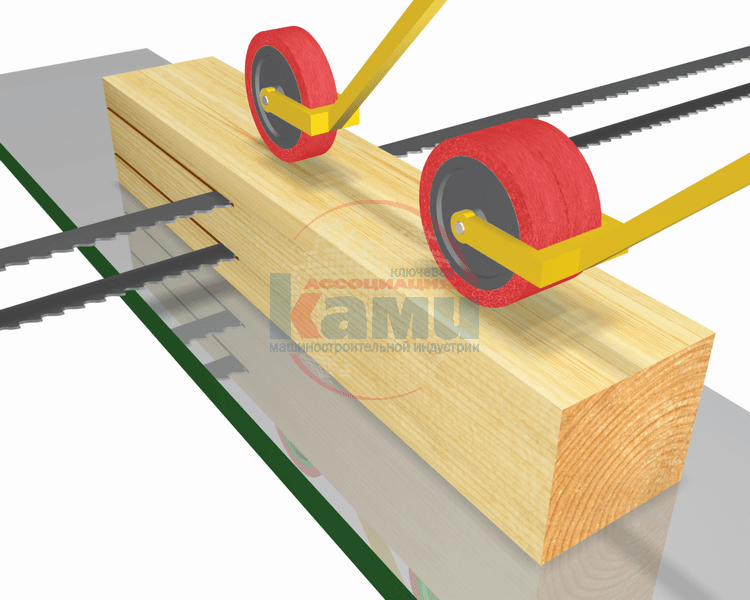

СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

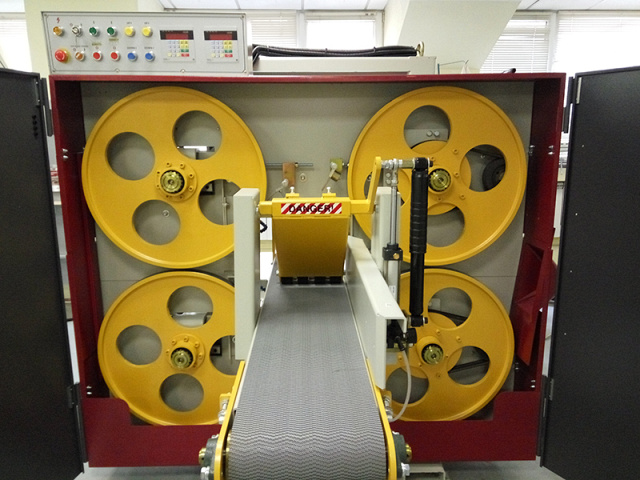

| | СТАНИНА И ШКИВЫ Шкивы станка выполнены из специальной легированной стали, которые проходят динамическую балансировку, в виду чего полностью отсутствует вибрация при работе, а пиление происходит легко и мягко. Пильный узел защищен кожухом с легким доступом для контроля, обслуживания и замены ленточных пил. Увеличенная ширина шкивов 44 мм, а так же увеличенный вес позволяет повысить скорость подачи до 45 м/мин, что позволяет увеличить производительность, без снижения качества готовой продукции. Стабильно высокое качество так же обеспечивает установка пильных лент шириной 55 мм. |

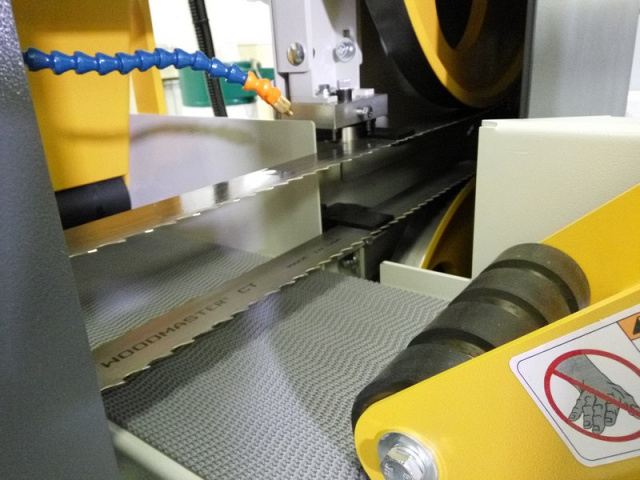

| | ОГРАНИЧИТЕЛЬ ПИЛЬНОЙ ЛЕНТЫ Предназначен для восприятия нагрузок от пильной ленты во время пиления, а также предотвращает ее вибрацию, что положительно сказывается на точности распиловки и увеличивает ресурс ленты. Данные ограничители четко контролируют положение лент и гарантируют высокое качество распила. |
| | ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА Все трущиеся и вращающиеся узлы и детали станка (подшипники шкивов, направляющие) оснащены индивидуальными пресс – масленками, которые расположены в легкодоступном месте. Это существенно сокращает срок проведения технического обслуживания оборудования и, как следствие, повышает его производительность. |

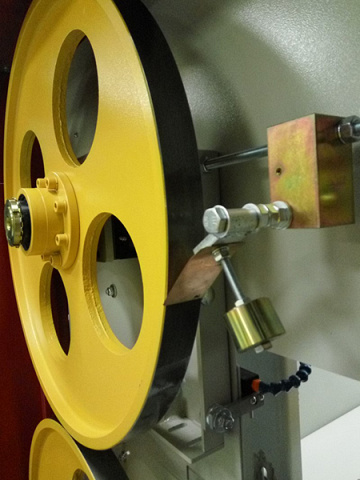

| | УСТРОЙСТВО ОЧИСТКИ В процессе работы обод пильного шкива очищается от смолы, опилок и т.д., что предохраняет пильную ленту от соскакивания со шкивов. |

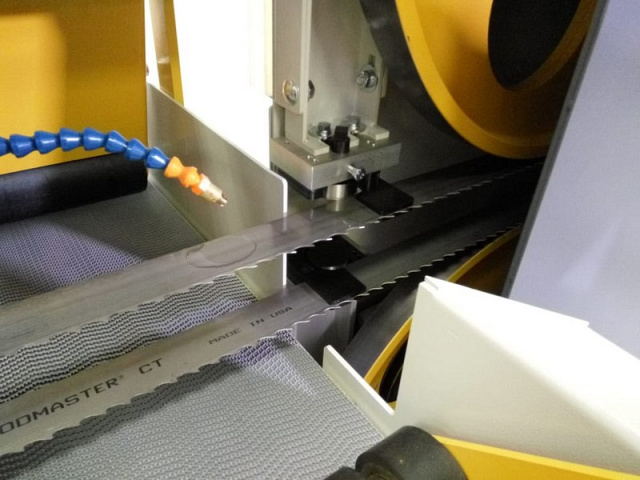

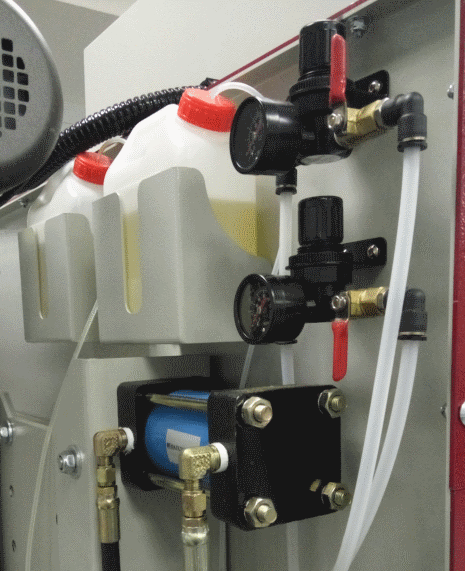

| | СИСТЕМА ПОДАЧИ ОЧИЩАЮЩЕЙ ЖИДКОСТИ Подача очищающей жидкости производится с помощью форсунок. Для работы данной системы необходим сжатый воздух (компрессор). Данная опция препятствует налипанию опила на пильную ленту и шкивы, что обеспечивает идеальное качество пропила, в том числе при распиловке смолянистых пород. |
| | ПРИВОД ПИЛЬНОГО УЗЛА Вращение шкивов осуществляется с помощью мощных электродвигателей по 22 кВт и клиноременной передачи. Мощности двигателей достаточно, чтобы с легкостью справляться с пилением даже твердолиственных пород. |

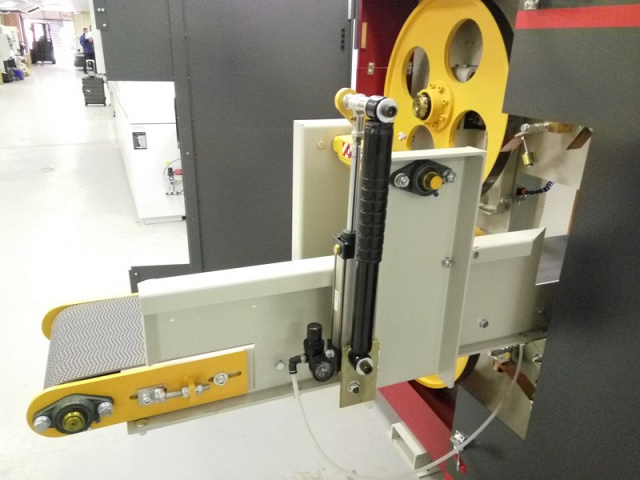

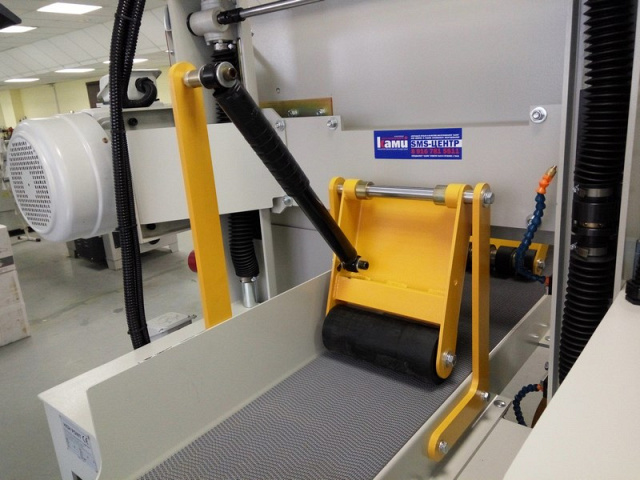

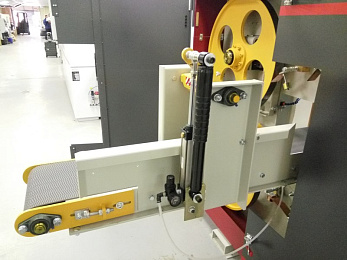

| | СИСТЕМА ПРИЖИМА Подающие вальцы с пневматическим прижимом обеспечивают надежную подачу и точное базирование заготовки. Система регулировок позволяет настроить вальцы на нужный размер заготовки и отрегулировать прижим. |
| | ПОДАЮЩИЙ ТРАНСПОРТЕР Транспортерная лента приводится в движение электромотором мощностью 1,5 кВт с инвертором, который обеспечивает высокую скорость подачи при пилении – до 45 м/мин. Данная система, в отличие от гидравлической, проще в эксплуатации, она не перегревается и не требует сезонной замены гидравлической жидкости. |

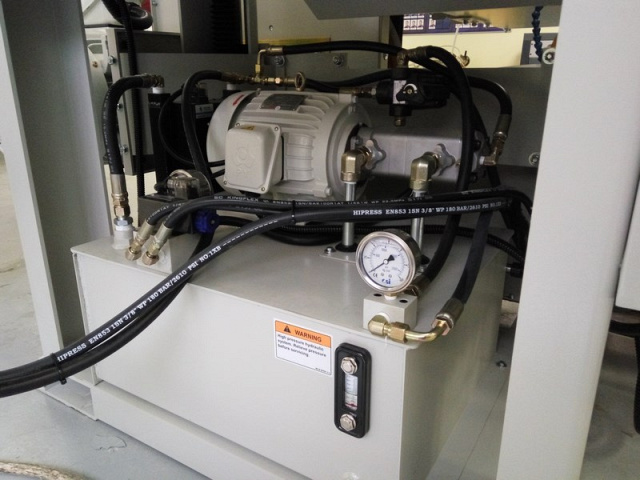

| | СИСТЕМА НАТЯЖЕНИЯ ПИЛ Натяжение пильных лент во время работы станка осуществляется автоматически с помощью гидроцилиндров. Применение гидравлики позволяет более точно отслеживать и компенсировать нагрев и удлинение пильной ленты по сравнению с механическими системами натяжения. |
| | МЕХАНИЗМ НАСТРОЙКИ ПИЛ НА РАЗМЕР На станке вертикальное перемещение пильных узлов осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение от вспомогательного электродвигателя и контролируется с помощью контроллера, выведенного на пульт управления. Обеспечивается точная и быстрая перенастройка пильных узлов на заданный размер. Электронный программатор позволяет выставлять размер с точностью до десятых долей миллиметра. |
| | ЭЛЕКТРООБОРУДОВАНИЕ На пульте управления расположены кнопки запуска и остановки, управление подающим транспортером и натяжением ленточных пил, настройки пильных узлов на заданный размер с точностью до 0,1мм. Электрооборудование отвечает всем современным нормам и стандартам по безопасности и обеспечивает безопасное обслуживание станка оператором. На станке используется электрооборудование только мировых производителей таких как SCHNEIDER Electric и ABB. |
