Полуавтоматические трубогибочные станки IRONMAC. Серия DW-NC

НАЗНАЧЕНИЕ:

Трубогибы предназначены для гибки любого вида профиля трубы. (Круглая труба, квадратная труба, профильная труба или пруток). Материалы труб могут использоваться, такие как: сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у завода-изготовителя.

Серия DW-NC - это самая простая серия полуавтоматических трубогибов. Гибка на данной серии идет в автоматическом режиме от гидропривода, а поворот и подача трубы осуществляется вручную.

Данная серия применяется для выполнения простых гибов в одной плоскости и ориентирована на штучное и серийное производство изделий.

Примеры сечений обрабатываемых изделий:

Как правильно выбрать трубогиб, Вы можете узнать из нашей статьи

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Трубогибы применяются в следующих областях промышленности:

• Автомобильная промышленность
• Авиационная промышленность
• Производство мебели (столы, стулья, фурнитура и т. д.)
• Спортивный инвентарь
• Производство полотенцесушителей и многие другие направления.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Плавающая система прижима, по радиусу – отсутствие повреждения поверхности трубы – это технология от ведущих Европейских производителей.
• PLC контроллер для управления углом гиба с памятью на 16 шагов
• Высокая точность гибки (±0,15 мм), которая сохраняется на весь срок службы оборудования
• Утонение стенки не более 12%.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

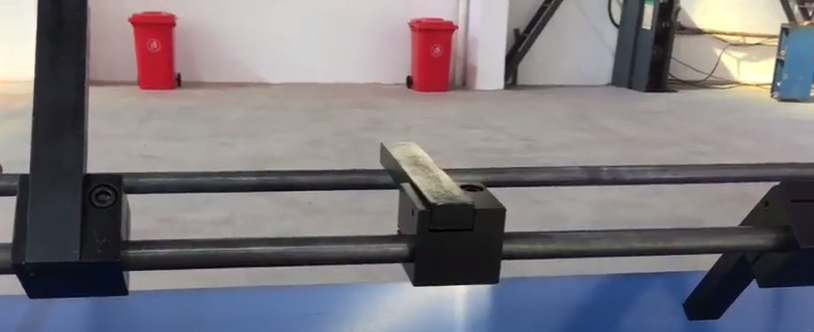

	Отмер заготовки Оборудование оснащено линейкой с упорами для удобного отмера расстояния до следующего гиба.
	Управление гибочным узлом осуществляется через PLC контроллер С помощью данной системы управления Вы задаете и контролируете угол гибки изделия.
Гибочный узел: зажим, гиб, прижатие - гидропривод
Механический блок остановки, автоматическая система смазки, блок дорна (специальная система управления с высокой стабильностью)
Водяная система охлаждения
Автоматический гибочный блок
Ручной поворот трубы
Ручная система подачи трубы
Педаль для безопасного старта
Быстрая скорость производственного процесса
NC автоматическая гибка, управляемая PLC контроллером, обладающая простым меню и позволяющая легко создать, настроить и переналадить программы гиба
CE, ISO9001 сертификат
Сервисная поддержка – выезд сервисного инженера в течение 48 часов

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

В связи с индивидуальностью задач каждого заказчика и специальным изготовлением оснастки в зависимости от параметров обрабатываемой заготовки и характеристик получаемого изделия – оборудование в стандартной комплектации не оснащается.

Комплект гибочной оснастки Набор роликов, прижимных матриц и дорн под один типоразмер трубы.

Основные компоненты от ведущих мировых производителей гарантируют надежность оборудования и доступность запасных частей:

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

	РАЗГЛАЖИВАТЕЛЬ Применяется при гибке больших диаметров труб с малым радиусом, например, Dтр = 50,8 при радиусе гиба, равному 2D трубы или ниже. Также, его необходимость может возникнуть при определенном состоянии трубы и вида трубы. Материал, из которого производят разглаживатель - сплав бронзы. Основная функция разглаживателя - сбалансировать взаимное расположение поверхности трубы с поверхностью гибочного ролика для улучшения качества гиба, избегания смятия и появления «гофр» в месте гиба. После около 500 изгибов разглаживатель нужно заменить на новый.
	ДОРН Предназначен для получения гиба без утонения стенки и эффекта овальности, также, в некоторых случаях исключает разрыв трубы. Стандартный тип выполнен в виде металлического стержня. Если же радиус гиба будет меньше 2-х диаметров трубы, то рекомендуется использовать «шариковый дорн»(или гибкий дорн).
	ФУНКЦИЯ "БУСТЕР": Принцип действия бустера простой: во время гибки намоткой, на трубу создается колоссальное (5 – 25 тонн) осевое давление (в сторону гиба), в результате чего происходит дополнительный наплыв металла в месте гиба, и как результат – уменьшается утонение стенки (и, соответственно, увеличивается утолщение внутренней). С мощным бустером возможно уменьшить утонение стенки до 8 – 12% даже при гибке с радиусом Rср = 1Дт.
	ПОВОРОТ ТРУБЫ В ПРОСТРАНСТВЕ Ручное устройство для поворота трубы в пространстве.
Комплекты гибочной оснастки по чертежам заказчика
