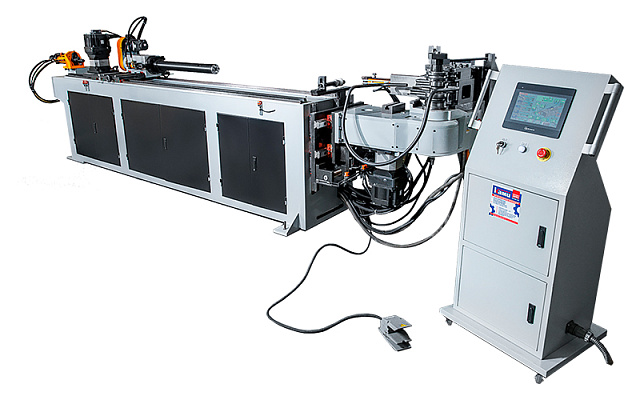

Автоматические трубогибочные станки с ЧПУ IRONMAC IB-CNC

Поделиться
  • Лидеры продаж оборудования для металлообработки
    Узнать больше
14 897 151 KZT
В наличии
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
IRONMAC
Китай
Модели серии:
25CNC-2A-1S 38CNC-2A-1S 50CNC-2A-1S 63CNC-2A-1S 75CNC-2A-1S 89CNC-2A-1S 115CNC-2A-1S

Диаметр обработки: 25 - 115 мм

Радиус гиба: 30 - 350 мм

Макс. угол гиба: 185°

Рабочая скорость гиба: 25 - 45°/с

Автоматическая гибка труб в трехмерном пространстве

Управление процессом гиба от стойки ЧПУ

Преимущества
  • Плавающая система прижима, по радиусу – отсутствие повреждения поверхности трубы – это технология от ведущих Европейских производителей
  • Система прижимов на линейных направляющих HIWIN - скорость и точность перемещений.
  • Эргономичная система ЧПУ (на русском языке) на базе Windows
  • Высокая точность гибки (± 0,15 мм), которая сохраняется на весь срок службы оборудования
  • Высокая точность поворота трубы (± 0,15 мм)
  • Высокая точность подачи заготовки на заданную длину (± 0,15 мм)
  • Повторяемость изделий 87%
  • Утонение стенки не более 12%
  • Автоматическая система смазки дорна - экономит вспомогательное время, препятствует закусыванию трубы
Назначение

Трубогибы предназначены для гибки любого вида профиля трубы (круглая труба, квадратная труба, профильная труба или пруток). Могут использоваться такие материалы труб как: мягкая сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у завода-изготовителя.

Трубогибы с ЧПУ применяются для выполнения изделий, имеющих сложную форму, требующих гибки в 3-х мерном пространстве, а также при повышенных требованиях к повторяемости изделий (до 98%) и получения минимального процента утонения трубы (от 7 до 12 % в зависимости от обрабатываемого изделия и правильных установок станка), отсутствие гофр.


Данная серия нацелена на серийное и крупносерийное производство.
Область применения

Трубогибы применяются в следующих областях промышленности:

  • Автомобильная промышленность
  • Авиационная промышленность
  • Производство мебели (столы, стулья, фурнитура и т. д.)
  • Спортивный инвентарь
  • Производство полотенцесушителей и многие другие направления.

Примеры сечений обрабатываемых изделий

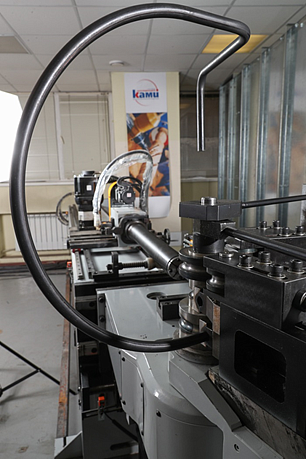

Получаемые изделия

Схемы обработки

Данная схема описывает схему работы трубогиба с ЧПУ в минимально возможной комплектации:

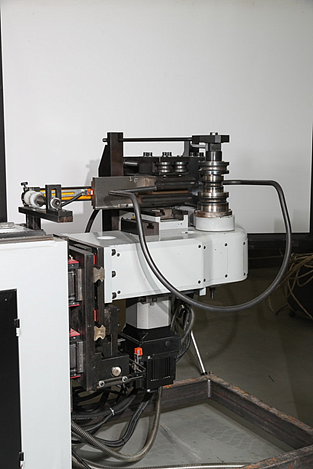

Конструктивные особенности

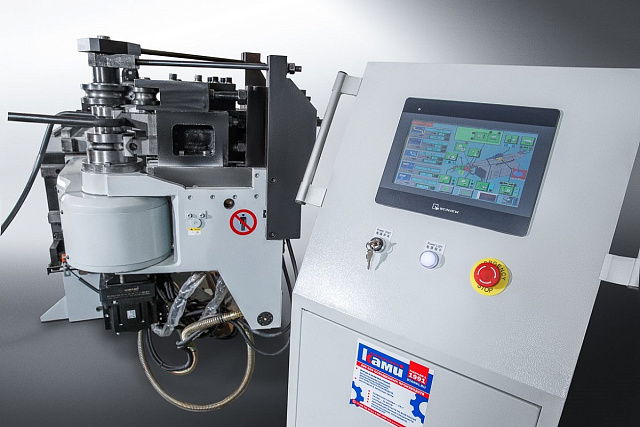

  • Система ЧПУ на русском языке;
  • Память на 5000 программ (16 шагов в каждой);
  • Управление станком интуитивно понятно и доступно каждому;
  • Оператор может установить параметры гиба вручную через специальное окно управления;
  • Любая программа гибки легко поддается корректировке. Все программы остаются в памяти контроллера и легко оттуда вызываются при необходимости повторения изделия.

Сервопривод на узле поворота трубы обеспечивает точность ± 0,1°.

Сервопривод на узле подачи трубы обеспечивает точность ± 0,1 мм.

Сокращает вспомогательное время на обслуживание станка, препятствует «закусыванию» трубы в процессе обработки.

Контролируется от системы ЧПУ, в базовой комплектации работает от гидравлического привода, опционально может быть заменен на сервомотор.

Обеспечивают скорость и точность премещений, по сравнению с классическим исполнением «ласточкин хвост».

Позволяют отслеживать состояние системы, данные передаются на стойку ЧПУ.

Позволяет быстро обслуживать оборудование, обнаруживать перебои в сети.

Позволяет сократить время замены оснастки в 2 раза.

Установлены в базовой комплектации по осям с сервомоторами.

По которому можно быстро отследить историю машины, подобрать запчасти, тем самым ускорив и упростив сервисное и гарантийное обслуживание.

Комплектация
Стандартная

Базовая модель серии CNC имеет модификацию 2А1S, что означает:

  • А - количество осей на сервоприводе.
  • S - количество уровней роликов.
Набор гибочной оснастки на выбор заказчика
Инструмент для обслуживания станка
Система ЧПУ на базе Windows на русском языке
Дополнительная

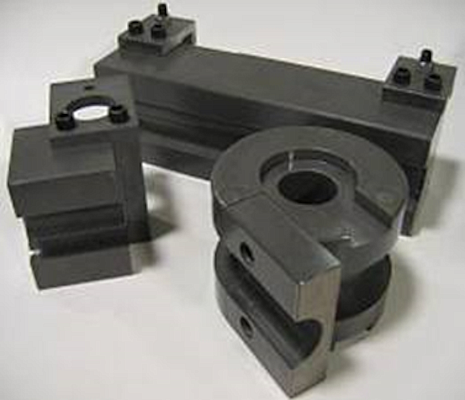

Набор роликов, прижимных матриц и дорн под один типоразмер трубы.

Применяется при гибке больших диаметров труб с малым радиусом, например, Dтр = 50,8 при радиусе гиба, равному 2D трубы или ниже.

Также, его необходимость может возникнуть при определенном состоянии трубы и вида трубы.

Материал, из которого производят разглаживатель - сплав бронзы.

Основная функция разглаживателя - сбалансировать взаимное расположение поверхности трубы с поверхностью гибочного ролика для улучшения качества гиба, избегания смятия и появления «гофр» в месте гиба.

После около 500 изгибов разглаживатель нужно заменить на новый.

Предназначен для получения гиба без утонения стенки и эффекта овальности, также, в некоторых случаях исключает разрыв трубы. Стандартный тип выполнен в виде металлического стержня. Если же радиус гиба будет меньше 2-х диаметров трубы, то рекомендуется использовать «шариковый дорн»(или гибкий дорн).

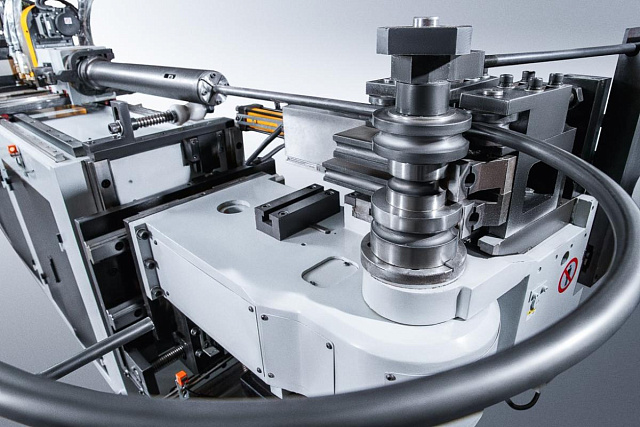

Применяется для гибки под различный радиус за один установ трубы, без переналадки станка. Полная автоматизация многоосевой гибки. Когда R1 ≠ R2.

Гибка методом проталкивания применяется для получения дуги с большим либо переменным радиусом, спиралей, геликоидных гибов). Такая функциональность позволяет производить достаточно сложные изделия, с большим количеством больших и малых радиусов.

Замена любого привода, работающего от гидравлики, на сервомотр вы получите следующие преимущества:

+ Повышенная точность ± 0,05 мм (º).
+ Увеличенная скорость – до 3 раз Выше гидравлического привода.
+ Более надежный и современный привод нового поколения.
+ Отсутствие масла.

Основные:

С – привод гибки изделия.
YB – привод подачи изделия на заданную длину.
B – привод поворота изделия в пространстве.
YM – привод подачи дорна.
XR – привод прижимной пресс-формы.
XC – привод следящей пресс-формы.

Вспомогательные:

YF – привод подачи изделия в процессе гиба, синхронизированный с приводом гибки (на моделях V, оснащенных функцией проталкивания).
Z – привод смены гибочных роликов (на моделях 2S и 3S, где установлены несколько уровней гибочной оснастки).

Промышленный компьютер Тайвань Advantech.

  • 3D симулятор;
  • Анализатор столкновений USB интерфейс;
  • Сенсорный дисплей 17” дюймов;
  • Чтение чертежей формата DXF;
  • Windows XP;
  • Intel CPU Atom N270 1.6GHz;
  • Internal storage 4GB SO-DIMM DDR2 667;
  • SDRAM 64GB жесткий диск.
