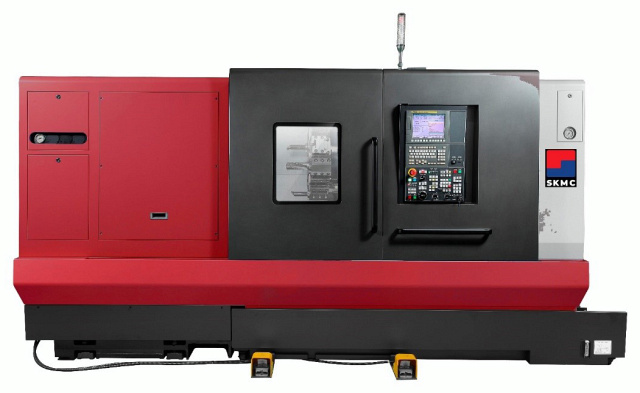

Токарные обрабатывающие центры SKMC DL4000(M)

Код(ы) товара: МС 453427, МС 445036
Поделиться
  • Свыше 1000 единиц металлообрабатывающего оборудования в пути на склад!
    Узнать больше
  • Аванс Скидка
    60% 1%
    70% 2%
    80% 3%
    90% 4%
    100% 5%
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Обучим работать на станке
Доставка:
Ошибка!
...
!
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
SKM
Южная Корея
Модели серии:
DL4000 DL4000L DL4000XL DL4000M DL4000LM DL4000XLM

Ø обработки: 550; 560 мм

РМЦ: 1042 - 3068 мм

Мощность: 30 / 22; 35 / 22кВт

Вес: 9950 - 12 550 кг

Преимущества
  • Цельнолитая наклонная станина 45˚трубчатого типа
  • Жесткие закаленные и шлифованные направляющие скольжения
  • Мощный привод шпинделя через редуктор с высоким крутящим моментом 2379 Нм
  • Увеличенная мощность приводов подач по осям X – 4 кВт и Z - 6 кВт
Назначение

Токарные обрабатывающие центры SKMC серии DL4000 предназначены для высокопроизводительной токарной обработки крупногабаритных деталей типа тел вращения: труб, валов, осей, фланцев и т.д., при тяжелых режимах резания.

Область применения

Токарные обрабатывающие центры SKMC серии DL4000 применяются во всех отраслях машиностроительной индустрии, нефтегазовой промышленности для обработки труб и крупногабаритных деталей.

Аэрокосмическая промышленность

Автомобильная промышленность

Приборостроение

Машиностроение


* Изготовление деталей любой сложности по чертежам заказчика
Конструктивные особенности

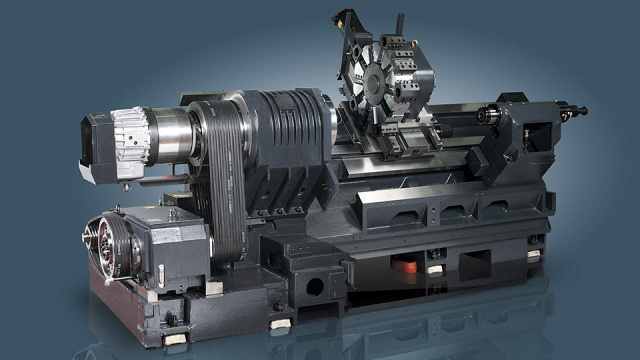

Цельная станина с углом наклона 45˚, изготовленная из чугуна Meehanite, который обладает превосходными характеристиками поглощения вибрации, обеспечивает прочную основу для всех компонентов машины. Такая конструкция обеспечивает долгосрочную точность и стабильность обработки. Кроме того, конструкция станины под углом 45˚ обеспечивает операторам удобный доступ к заготовке и превосходный отвод стружки.

Точное ручное шабрение контактных поверхностей всех суппортов, передней и задней бабки со станиной обеспечивает длительную точность обработки и минимальный износ поверхности.

Сверхпрочная конструкция корпуса шпинделя, изготовленная из цельного литья, с тепло рассеивающим оребрением для эффективного отвода тепла, выделяемого при движении оси, сохраняет минимальное тепловое расширение и значительно продлевает срок службы подшипников.

Двухрядные цилиндрические роликовые подшипники спереди в сочетании с радиально-упорным двухрядным подшипником сзади, обеспечивают высокую жесткость при обработке в тяжелых условиях и отличное качество поверхности изделий.

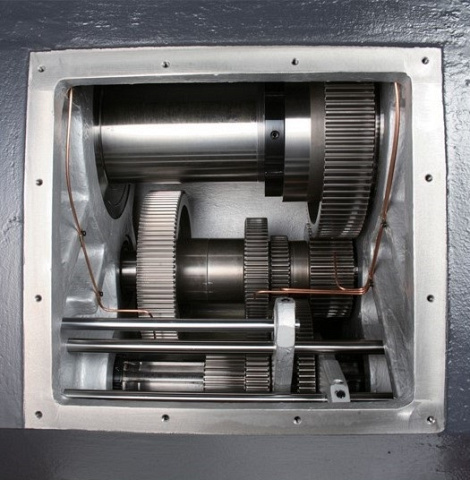

Редуктор более чем в два раза увеличивает крутящий момент на шпинделе, относительно ремённого привода.

Исполнение револьвера со статическим или приводным инструментом

Револьверная голова на 10 (стандарт) или 12 позиций (опция)

Револьверная голова на 12 позиций с креплением приводного инструмента ВМТ75

Комплектация
Стандартная

В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-TF версии Plus с дисплеем 10,4’:

  • Тип 1 (1-ый пакет);
  • Внутренняя память 2 Мб;
  • Экран ручной привязки инструмента, для настройки инструмента к детали «вручную», без помощи специальных измерительных щупов;

Панель оператора может поворачиваться на 90°, обеспечивая легкий доступ к управлению во время работы со станком.

Система подачи СОЖ под давлением через револьвер/инструмент позволяет повысить качество обработки, увеличить глубину резания и скорость подачи, а также продлить срок службы инструмента.

Эффективное омывание зоны резания СОЖ способствует более высокому качеству обработанной поверхности.

Система подачи СОЖ включает в себя помпу для прокачки под давлением 4 бар. 20 бар – доступна как опция

Тормозные, силовые и релейные цепи объединены в одну систему плат, но разнесены друг относительно друга в электрошкафу для оптимально теплообмена и исключения перегрева с учётом непрерывной условий работы оборудования в несколько смен.

Все двигатели, привода, драйверы и контроллер поставляются от признанного мирового лидера автоматизации станков с ЧПУ – Fanuc (Япония).

Все электрические компоненты от французской компании Schneider.

Для удаления отработанной стружки из зоны резания используется автоматический конвейер (ленточный). Возможны два исполнения – задняя выгрузка и боковая.

Конвейер включается через M-код или напрямую от пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера для автоматического цикла работы. В комплекте поставляется тележка (корзина) для сбора стружки.

Вращающийся центр применяется для фиксации заготовок имеющих тела вращения на задней бабке станка. Конструкция данного типа позволяет производить обработку на высоких скоростях при минимальном биении.

Дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости.

Диск из нержавеющей стали со специальным покрытием (для удаления масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе.

Гидравлический 3-х кулачковый патрон
Шпиндель с редукторным приводом – 2000 об/мин
Сервоприводная револьверная головка на 12 позиций с вращающимся инструментом (ВМТ75) / Сервоприводная револьверная головка на 12/10 позиций со статическим инструментом
Ручная задняя бабка
Гидравлическая пиноль задней бабки (программируемая), центр МТ6 - вращающийся
Блок приводной инструмента по оси X (Цанги-ER40) – 1 шт. (для серии М)
Блок приводной инструмента по оси Z (Цанги-ER40) – 1 шт. (для серии М)
Инструментальный блок для наружной обработки
Инструментальный блок для расточного инструмента
Заглушка для U-образного сверла
Инструментальный блок для торцевой обработки
Переходные цилиндрические втулки
Переходные втулки для U-образного сверла
Гидравлическая станция
Электрический шкаф
Полностью закрытая зона обработки
Централизованная автоматическая система смазки
Рабочее освещение
Трехцветная сигнальная лампа
Педали управления гидравлическими узлами
Защита направляющих и ШВП
Порт USB
Регулировочные болты и опоры
Инструмент для обслуживания станка
Инструкция по эксплуатации на русском языке
Комплект сырых кулачков – 4 шт.
Трансформатор
Дополнительная

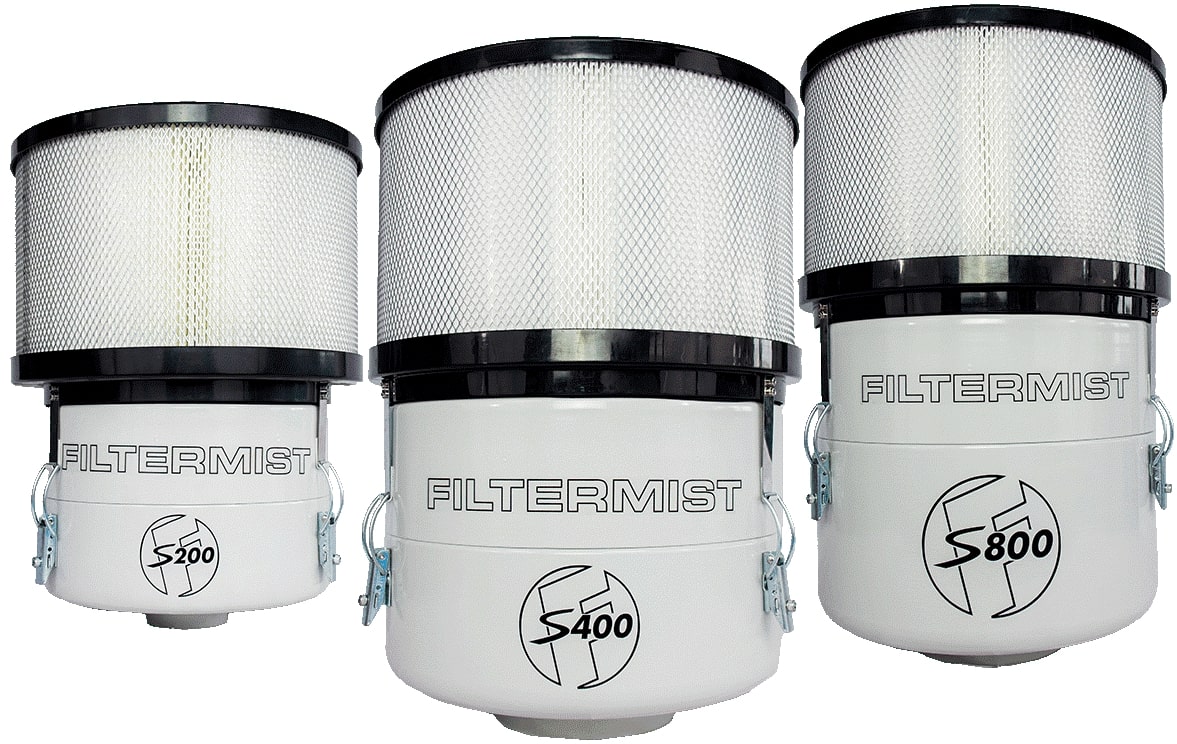

Удерживает частицы масла и СОЖ при использовании помпы СОЖ высокого давления, снижает уровень загрязнения рабочей зоны станка.

Использование люнета для токарного станка — ещё один способ снизить радиальное биение при обработке длинных заготовок.

Люнеты от известной компании SMW-Autoblock (Германия) или TAI WAN ATLING (Китай) с автоматической настройкой на диаметр.

Служит для увеличения производительности за счёт сокращения суммарного времени на обработку чертежей перед началом изготовления и может использоваться как для простых, так и для сложных технологических процессов. Для программирования циклов машинной обработки, включая циклы вращения, фрезеровки, сверления и измерения, можно использовать подсказки или диалоговый режим, а также с легкостью осуществлять программирование деталей и симуляцию непосредственно на мониторе панели управления.

Позволяет измерить/контролировать размер инструмента перед обработкой, а также вести мониторинг износа или поломки инструмента в процессе обработки.

Система HPMA исключает из технологического процесса простои станков и брак, связанные с погрешностями при выполнении наладки и контроля инструмента вручную.

Перемещениями программируемой задней бабки управляют с помощью стойки ЧПУ для простоты установки позиционирования.

Сокращает время наладки и позволяет обрабатывать длинные детали в центрах.

Система измерения детали RLP40 (Renishaw)
Оптические линейки Heidenhein
Полуавтоматическая задняя бабка (перемещение револьверной головкой)
Конвейер для стружки с корзиной
Пистолет воздуха / Пистолет СОЖ
Маслоотделитель
Помпа СОЖ 20 бар
MPG-пульт на гибком проводе
Обдув шпинделя воздухом
Кондиционер электрошкафа
Люнет автоматический SMW AUTOBLOCK SLU4 (30-245 мм)
Люнет автоматический TAI WAN AUTOLING TSC-4 (30-245 мм)
Люнет автоматический ATLING AX7i 45-320 мм
Блок приводной по оси Z ВМТ75 (ER40)
Блок приводной по оси X ВМТ75 (ER40)
iHMI- интерфейс
Инструментальная система

4000 / 4000L / 4000XL

4000M / 4000LM / 4000XLM

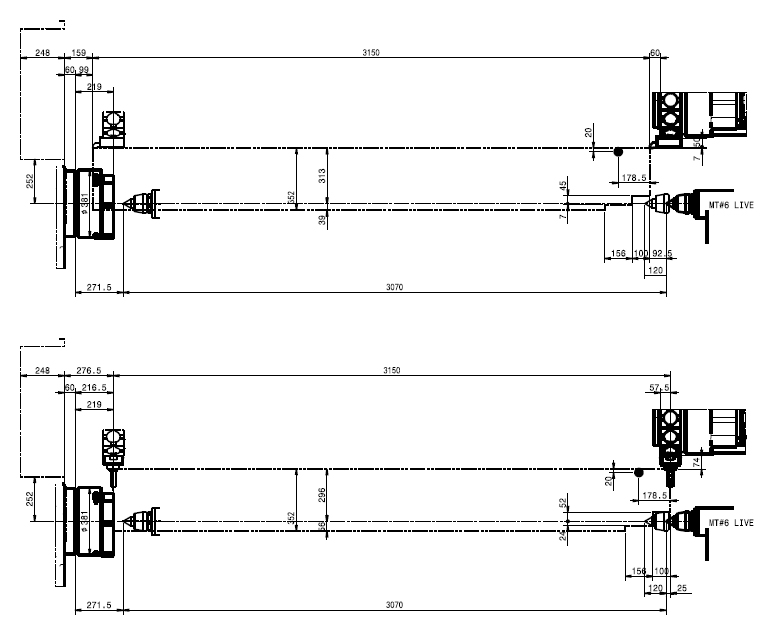

Рабочая зона

4000 / 4000L / 4000XL

4000M

4000LM / 4000XLM

Перемещения

4000 / 4000L / 4000XL

4000M / 4000LM

4000XLM

Габаритные размеры

4000 / 4000M

4000L / 4000LM

4000XL / 4000XLM

Диаграмма мощности и крутящего момента главного шпинделя
