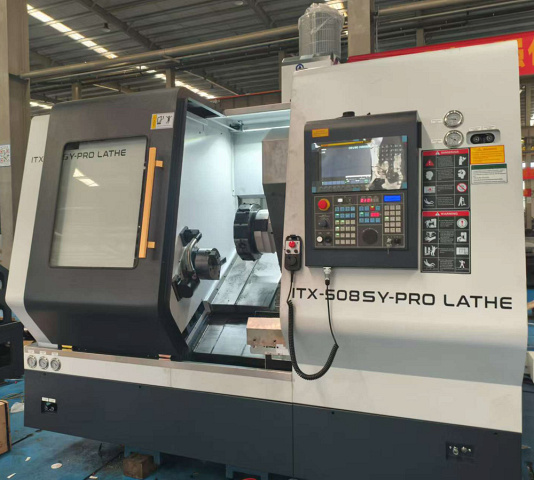

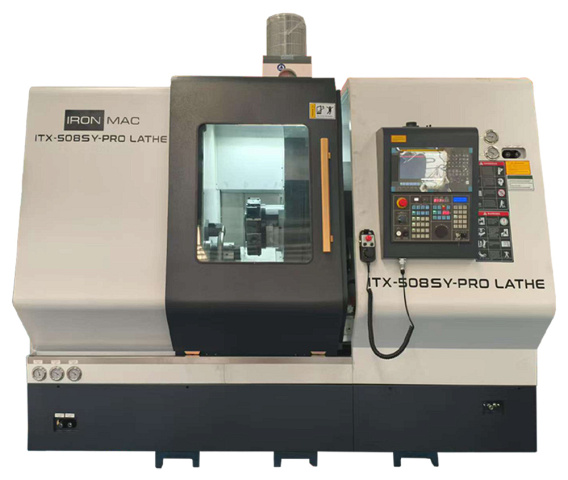

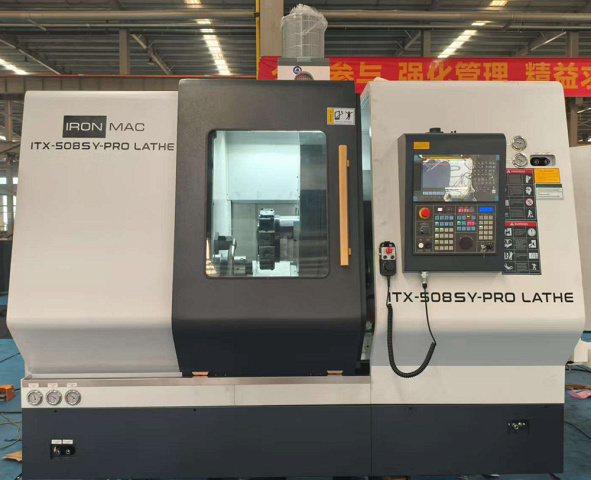

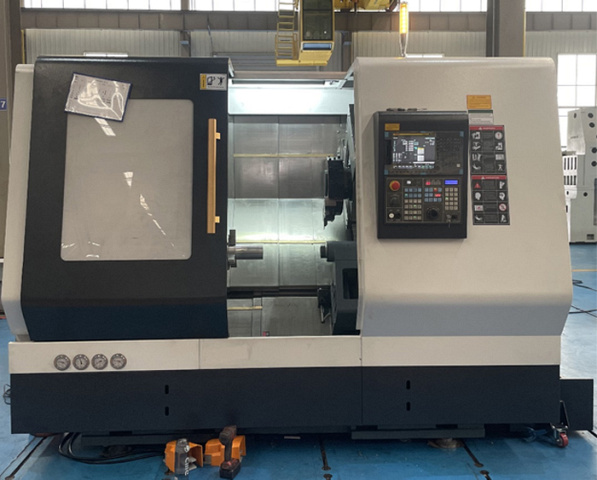

Токарно-фрезерный обрабатывающий центр IRONMAC ITX-508SY-PRO
Ø обработки: 300 мм
РМЦ: 500 мм
Мощность: 15 / 18,5 кВт
Вес: 4800 кг
- Система ЧПУ FANUC
- Максимальный диаметр точения до 300 мм

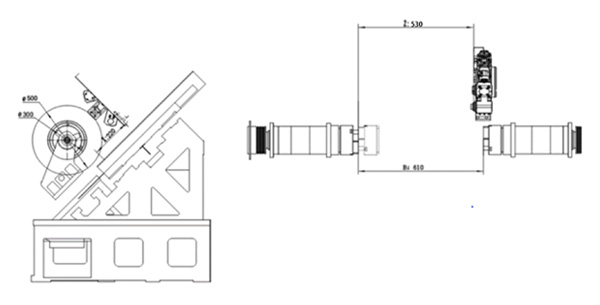

- Угол наклона цельнолитой станины 30°
- Мощность главного шпинделя до 18,5 кВт
- Противошпиндель
Токарно-фрезерные обрабатывающие центры серии ITX предназначены для комплексной обработки сложных по конфигурации деталей с применением функции фрезерования, вне осевого сверления, нарезания резьбы, а также автоматический перехват заготовки от главного шпинделя в противошпиндель, позволяющий снизить "человеческий фактор", сократить время цикла и обеспечивает непрерывную обработку с отличной повторяемостью.
Синхронизация осей C1 и C2 обеспечивает максимальную гибкость обработки для разных типов заготовок.
Токарные обрабатывающие центры серии ITX применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов.

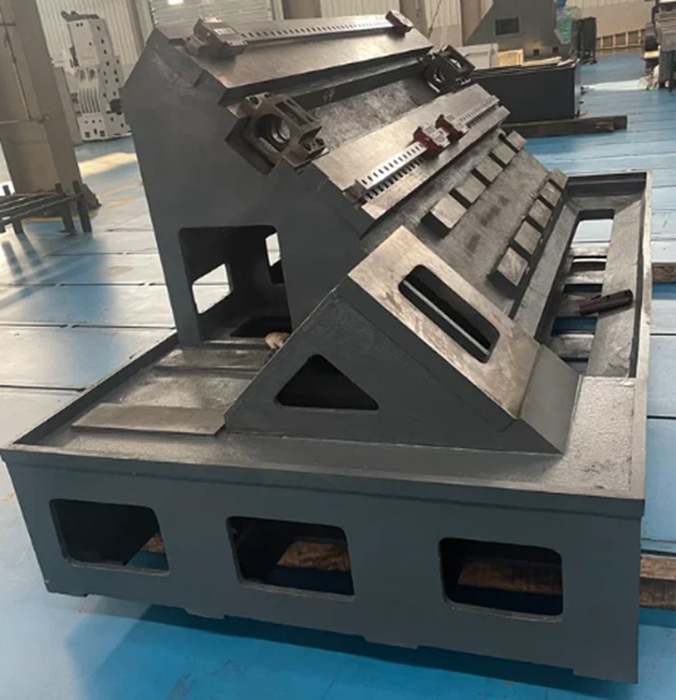

Цельнолитая наклонная станина собственного производства из чугуна высокого качества марки Meehanite. Наклон станины 45 градусов обеспечивает оптимальное распределение нагрузки, обеспечивает прочную поддержку револьверной головки в процессе резания. Сочетание наклонной станины под углом 45 градусов позволяет обеспечить силовое резание с чистовой обработкой стальных деталей в закалённом состоянии с твердостью до 45 HRC.

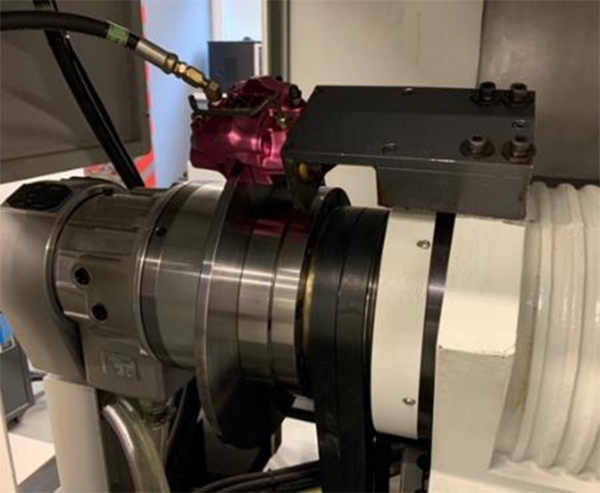

Используется высокоточный шпиндель китайского производства. Гидравлический тормоз шпинделя обеспечивает плавное движение и жёсткую фиксацию детали – при обработке фрезерованием.
- Диаметр патрона 8" дюймов.
- Обороты – 3000 об/мин.

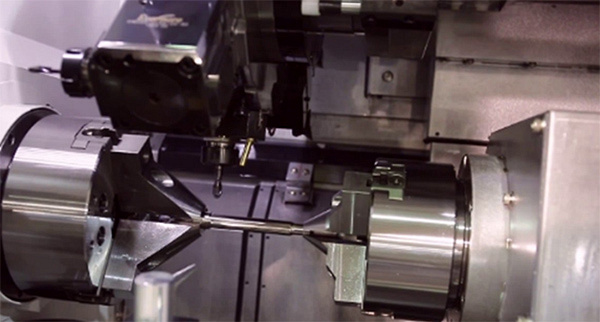

Установлен мощный моторшпиндель производства компании CELL (Китай). Предназначен для перехвата детали из главного шпинделя и доработки с обратной стороны без участия оператора. Так же может служить как поддержка при точении длинных деталей.
- Диаметр патрона 6" дюймов.
- Обороты – 4500 об/мин.
В базовой комплектации установлен самоцентрирующийся 3-х кулачковый патрон с гидроприводом. Изготовлен из износостойкой стали. Предназначен для зажима заготовок цилиндрической симметричной формы.

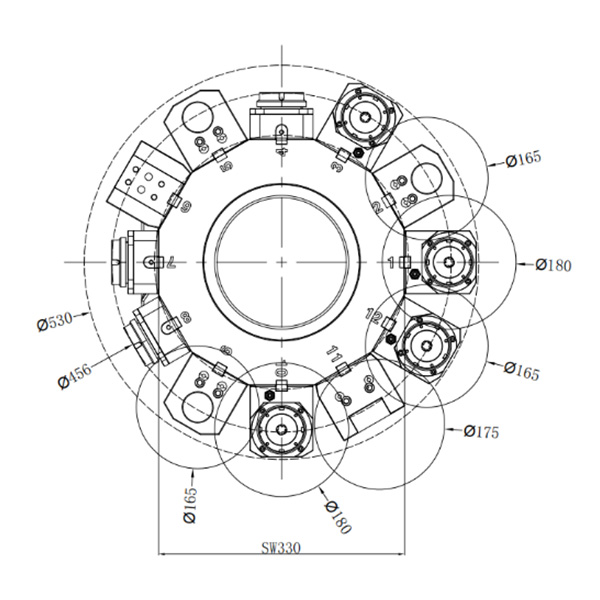

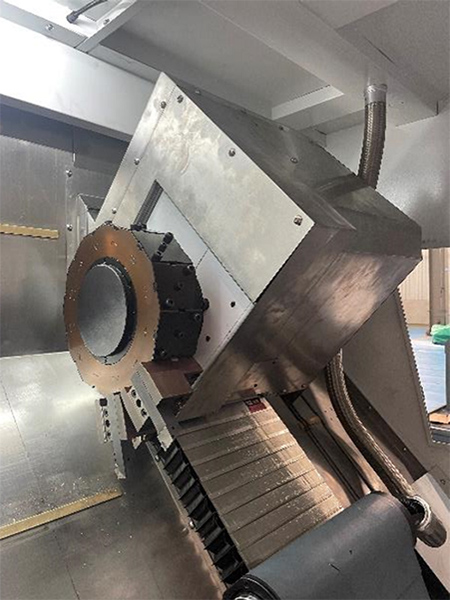

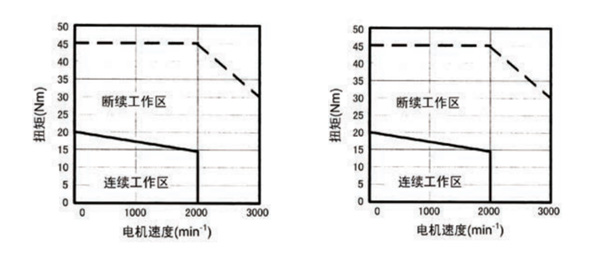

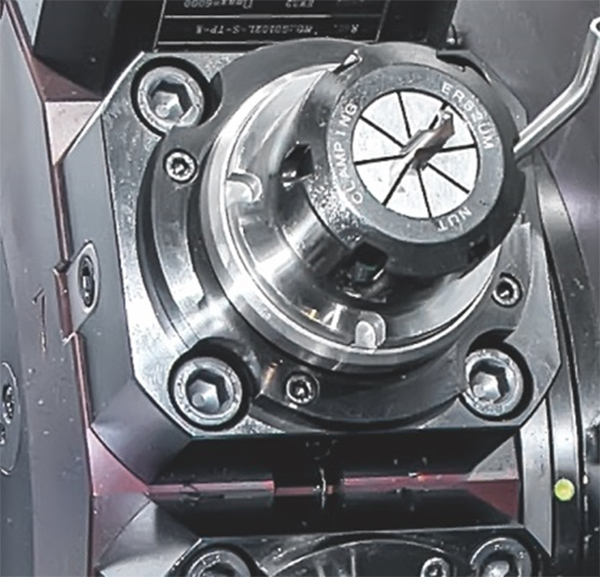

Установлена револьверная голова на 12 позиций с приводным инструментом, тип крепления – BMT. Система крепления BMT имеет преимущество в жесткости крепления инструментальных блоков. Вращение инструмента осуществляется непосредственно через прямой привод от серводвигателя. За счёт этого достигается максимальные обороты – 3000 об/мин.
В базовой комплектации поставляются инструментальные блоки:
- Приводной осевой блок (BMT tool holder 0°) – 2 шт.
- Приводной радиальный блок (BMT tool holder 90°) – 2 шт.

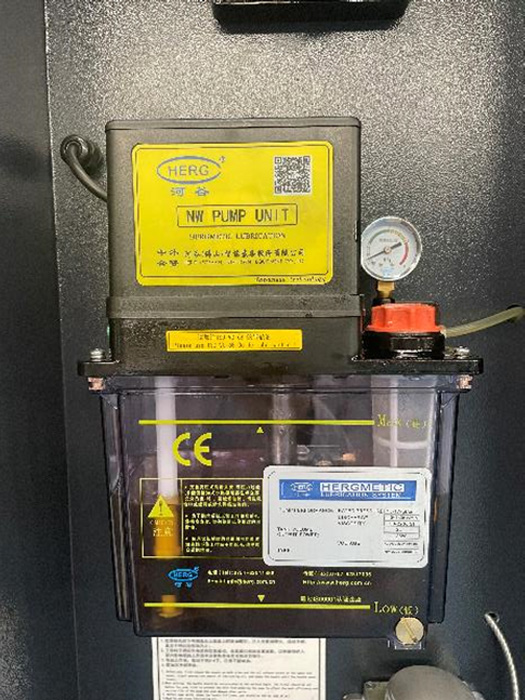

Автоматическая система смазки обеспечивает централизованную впрыск масла по основным движущимся элементам – ШВП, направляющим, что сокращает в разы их износ. Система смазки компактно встроена в корпус станка.

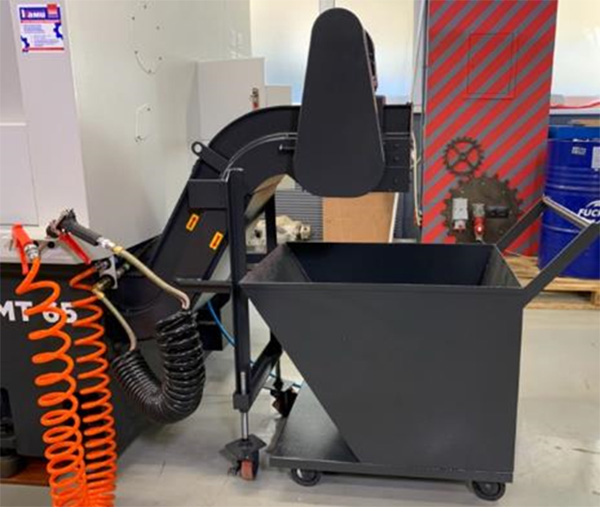

В стандартной комплектации встроен ленточный конвейер китайского производства для удаления стружки. Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.
Позволяет автоматизировать процесс работы с партиями изделий, уменьшив присутствие оператора в рабочей зоне станка, сокращая время простоя оборудования.

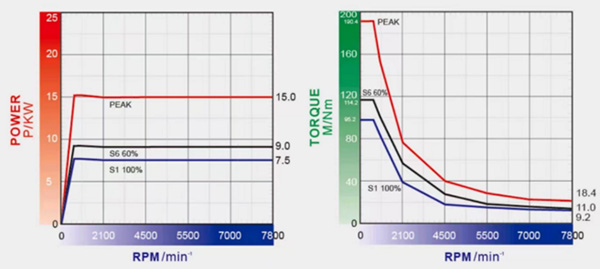

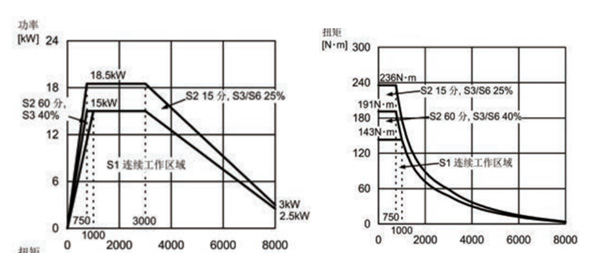

15/18,5 кВт/143 Нм βilP30/8000-B
7,5 / 15 кВт
3 кВт /27 Нм βis30/2000
3 кВт /20 Нм βis22/3000
- BW80-Y±50
- BMT55-12T-4L
3 кВт /20 Нм βis22/3000
3 кВт /20 Нм βis22/3000
1,8 кВт /11 Нм βis12/3000
40 x 10 мм
40 x 10 мм
Линейные, 35 мм./45 мм.
Максимальный размер детали диаметров 60 х 110 мм
