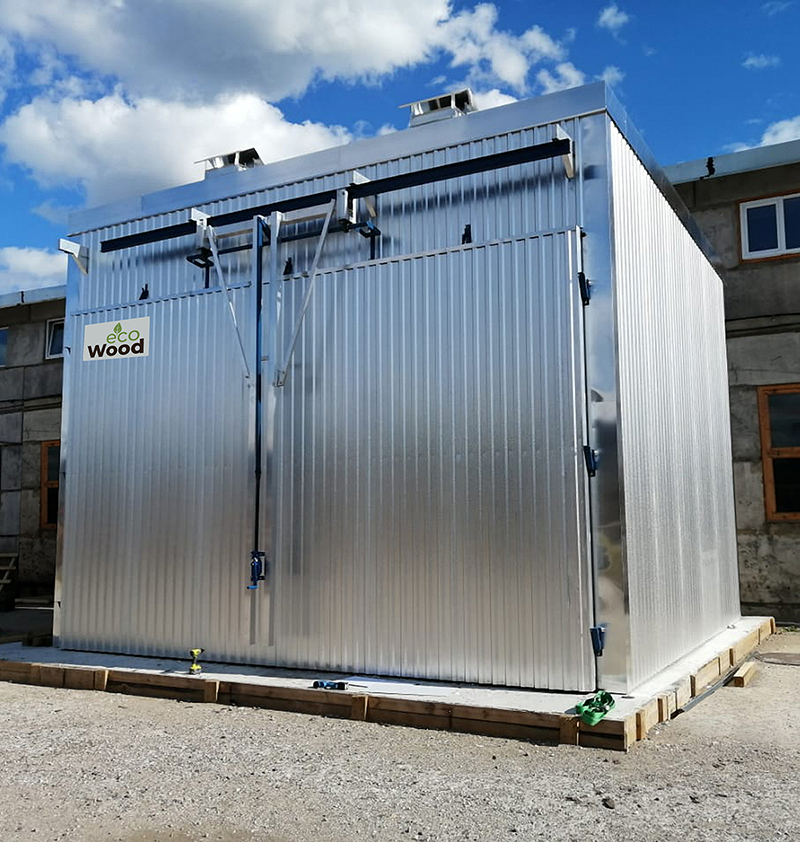

Сушильные камеры EcoWood

Полностью алюминиевый каркас: опорные конструкции из профиля с толщиной стенок 5 мм. Размеры в сечении - 100 х 120 мм или 100 х 150 мм. Продольные и поперечные связи - из профиля 100 х 50, 50 х 50, толщина стенок 5 мм. Опорные фермы - сварные из профиля 100 х 100 мм.

Передняя ферма - усиленной конструкции из профиля 130 х 60 х 5 мм под установку трех кронштейнов подвески монорельса. Стойки и перекладина воротного притвора из алюминиевого профиля 130 х 60 х 5 мм с нержавеющими деталями подвески ворот.

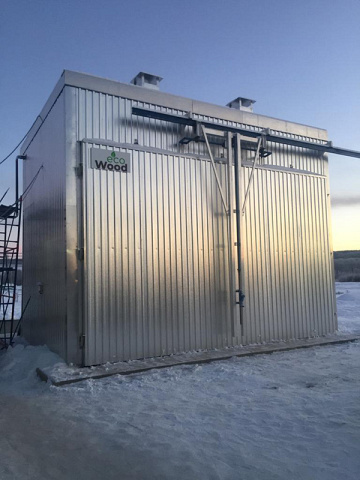

В качестве утеплителя в стеновых панелях используется минеральная вата или пенополиостирол толщиной 150 мм, что позволяет эксплуатировать сушильные камеры при температуре окружающей среды до -55°С.

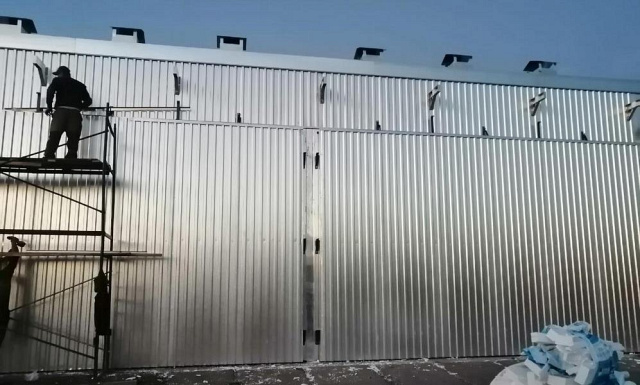

Снаружи на каркас сушильной камеры установлены алюминиевые панели кассетного типа. Толщина алюминия 1,0 мм, кассеты изготовлены на гибочном оборудовании. Длина кассет 2400 мм, ширина 900 мм, высота стенок от 100 до 150 мм (под установку утеплителя - минеральной ваты соответствующей толщины; как стандарт – 150 мм).

Кассеты смонтированы горизонтальными рядами снизу до верху и закреплены к трубному профилю каркаса нержавеющими саморезами и алюминиевыми заклепками. После установки утеплителя в кассеты, стены зашиты (снаружи) алюминиевым профильным листом НС-20.

Состоит из профильных алюминиевых листов, установленных на специальные направляющие, что обеспечивает простоту монтажа и даёт доступ к вентиляторам при проведении их обслуживания.

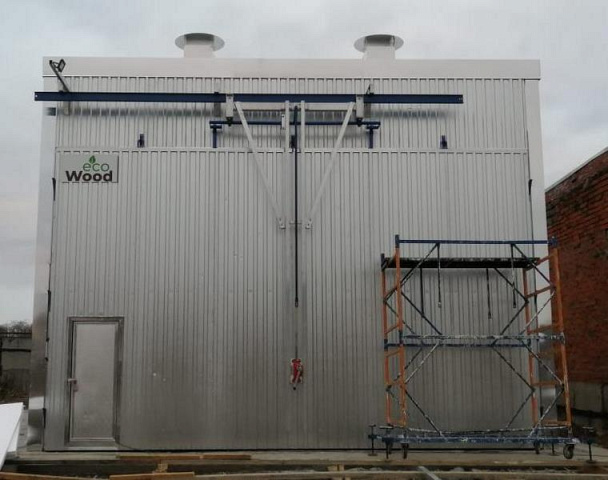

Каркас изготовлен из алюминиевого профиля, механически скреплённого друг с другом винтами из нержавеющей стали и снабженного тягами для обеспечения устойчивости и прочности. Имеют девять точек прижима.

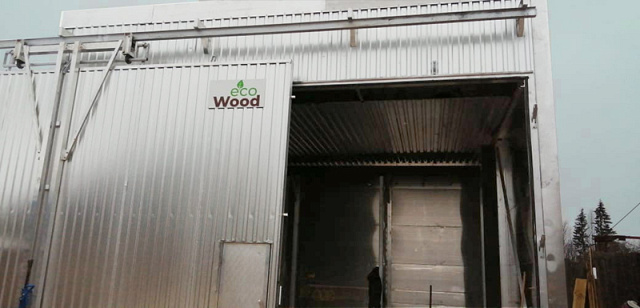

Ворота идеально изолированы благодаря специальному профилю из уплотнительного силикона по всему периметру ворот. Для подъёма ворот используется реечный домкрат, который обеспечивает легкий подъём и сдвиг ворот.

Располагаются в воротах и на задней стенке сушильной камеры. Изготовлены из алюминиевого корпуса с силиконовыми прокладками, с термоизоляцией как в стенах камеры.

Оборудованы удобным замком.

Наличие двух инспекционных дверей позволяет контролировать все датчики и сам процесс сушки.

Комплектуется осевыми вентиляторами, которые устанавливаются на алюминиевой ферме над подвесным потолком.

Электродвигатель вентилятора предназначен для работы при температуре более 115° С и влажности 100%, в тропическом исполнении, (класс теплостойкости Н), степень защиты IP 65 (пылезащищенный, защита от водяных струй со всех сторон), скорость вращения вала 1500 об/мин., необслуживаемый, поэтому практически исключен выход двигателя из строя. Ресурс работы составляет до 10 - 15 лет.

Производитель двигателей – Lafert (Италия). Крыльчаток – Elektrovent (Италия).

Крыльчатка вентилятора 8-ми лопастная алюминиевая с симметричным профилем для обеспечения одинаковой эффективности при вращении в обоих направлениях, благодаря идеальной заводской балансировке и калибровки угла атаки лопастей под рабочую мощность двигателя, достигается максимальный коэффициент полезного действия и вследствие этого происходит экономия энергии. Рабочая температура от -80° С до +300° С.

Обечайки выполнены из алюминия.

Система нагрева состоит из биметаллических двухрядных теплообменников: трубы из углеродистой стали, ребра из алюминия. (Опционально: нержавеющая сталь с алюминиевым оребрением)

В теплообменнике исключена любая коррозия, устойчив к размораживанию системы. Маленький шаг оребрения увеличивает площадь нагревательных элементов.

Теплообменники устанавливаются на задней стенке, снабжены ответными фланцами. Двухрядность калорифера позволяет максимально увеличить теплоотдачу, не создавая при этом выше расчетных препятствий для потока воздуха. Также установлен автоматический клапан для спуска воздуха. Данные теплообменники разработаны в полном соответствии с требованиями эксплуатации в сушильных камерах, изготавливаются по индивидуальному заказу.

Воздушные заслонки, регулируют обмен потока внутреннего воздуха. Размер сечения заслонки 500 х 300 или 450 х 450 мм.

Приводы  Belimo (Швейцария) пропорционально управляют открытием и закрытием воздушных заслонок. Воздушные заслонки могут быть расположены как на крыше, так на передней или задней стенке сушильной камеры.

Трёхходовой кран для регулирования подачи горячей воды

Для подачи горячей воды в сушильную камеру используется трехходовой кран с исполнительным приводом производства Belimo (Швейцария).

Диаметр (ДУ) 50 или 65 мм. Кран регулирует подачу горячей воды в пропорциональном режиме.

Двухсторонняя (или односторонняя) система увлажнения поставляется вместе с двумя электромагнитными клапанами и располагается на задней стенке и на стенке над воротами. Благодаря двум веткам увлажнения, включаются форсунки той стороны, в чью сторону работает реверс.

Это исключает возможность сбивания капель увлажнения на стены камеры и прямого попадания на древесину и в несколько раз увеличивает эффективность работы системы увлажнения.

Трубы, на которых закреплены распыляющие форсунки из латуни, изготовлены из меди.

• комплект распределительных труб из меди с форсунками;
• 5 + 5 форсунок (на каждой стороне камеры);
• форсунки Danfoss (Дания), каждая имеет встроенный фильтр;
• пропускная способность каждой форсунки 18,5 л/час;
• два электромагнитных клапана Danfoss (Дания);
• фильтр для очистки.

Для увлажнения используется холодная вода, давление не менее 5 - 6 Бар.

Электрощит управления, отвечающий самым высоким и современным требованиям, имеет полную электрозащиту, имеет дублирующее управление, световую индикацию и максимальную степень надежности.

Электрическая панель осуществляет автоматическое или ручное управление всеми функциями сушильного процесса.

Встроенные огни помогают оператору отслеживать текущее состояние и помогают легко найти и устранить неисправность.

Характеристики:

Защита по входному напряжению:

1. от перекоса фаз;
2. от пропадания фазы;
3. от пропадания нуля;
4. от подмены фазы вместо нуля;
5. от отклонения напряжения;
6. от чередования фаз;

Защита силовых выходных цепей:

• от перегрузки;
• от обрыва цепи;
• от короткого замыкания.

Особенности:

• Защита коммутационных цепей внутренней разводки щита;
• Световая индикация аварийной цепи;
• Защита выходных цепей контроллера;
• Последовательный запуск моторов (интервал 1 сек.);
• Индикация состояния каждого мотора (работа, пауза, авария);
• Защита от случайного включения вентилятора в реверсивную сторону без паузы;
• Контроль, индикация и защита от неблагоприятных температурных режимов эксплуатации пульта управления;
• Стабилизатор питания контроллера;
• Индикация состояния входного напряжения (В случае отклонения напряжения сети от нормы произойдет отключение моторов, при восстановлении питания моторы будут запущены автоматически по истечении 3-х минут);
• Индикация направления вращения моторов;
• Индикация подаваемых импульсов на приводы заслонок, крана, системы увлажнения (откр. или закр.);
• Индикация положения переключателей режима (ручной или автоматический);
• Возможность пропорционального управления каждым контуром (нагревом, увлажнением, обдувом или аспирацией) в отдельности (без участия контроллера);
• Возможность работать полностью без участия контроллера;
• Две независимые от направления вращения вентиляторов, линии увлажнения;
• При аварийном выключении контроллером вентиляторов из-за критически низкой влажности воздуха будут задействованы одновременно две линии увлажнения;
• При отключении и включении электропитания процесс сушки самостоятельно продолжится с места остановки.

DELPHI (Производство Италия)

Центральным элементом в данном комплекте автоматики является пользовательский интерфейс, основанный на графическом LCD- дисплее. Дисплей имеет очень хорошую читаемость и позволяет упростить настройку даже для неопытных пользователей.

Чтобы улучшить дружественный интерфейс, в контроллере применена система iButton®, основанная на "интеллектуальных ключах", которые могут использоваться, чтобы сохранить или вспомнить ранее использующиеся программы сушки (в дополнение к внутренней памяти), защитить установку от несанкционированного доступа и обновить программное обеспечение контроллера.

Система управления позволяет объединять сушильные камеры в сеть по интерфейсу RS-485 и с помощью программного обеспечения WoodWizard2 управлять комплексом сушильных камер. В состав автоматики входит внешний усилитель сигналов датчиков LG25, что позволяет располагать пульт управления сушилкой на значительном расстоянии от сушильной камеры и передавать измеренные датчиками значения по интерфейсу KILN-BUS.

LITouch (Производство Италия)

LITouch - это естественное развитие хорошо зарекомендовавшего себя контроллера для управления сушильными камерами DELPHI. Автоматика LITouch сочетает легкость управления присущую системе на контроллере DELPHI с графическим сенсорным дисплеем, примененным в наиболее «продвинутой» автоматике на контроллере dTOUCH.

LITouch особенно подходит для пользователей, которым требуется простой и полный контроль над системой, используя собственные программы сушки, и которые не нуждаются в неисчерпаемой базе данных контроллера dTOUCH.

Система управления LITouch позволяет самостоятельно создавать сложные циклы сушки, включающие в себя до 30 этапов. Оператор может задавать требуемый расчет влажности древесины, приоритетные условия окончания каждой фазы сушки, а также выбрать режимы управления приводами.

По умолчанию в контроллере LITouch заложены более 80 программ сушки, которые можно использовать как самостоятельно, так и в качестве шаблона для создания собственных программ.

Влажность воздуха определяется психрометрическим методом с помощью 2-х датчиков температуры - «сухого» и «влажного», установленных на каждой.

dTOUCH (Производство Италия)

dTOUCH - это более дорогостоящий вариант автоматики для сушильной камеры, так как выполнена она на одном из новейших и передовых контроллеров, существующих на сегодняшний день на мировом рынке. Система позволяет полностью в автоматическом режиме управлять процессами сушения как от самого контроллера, так и дистанционно с персонального компьютера.

dTOUCH комбинирует продвинутую и гибкую, адаптирующуюся под конкретные условия технологии сушки древесины систему управления с новейшими мировыми разработками в области сушки древесины.

Широкий спектр базовых программ сушки более чем для 400 пород древесины, в том числе и особые циклы для сохранения или изменения естественного цвета древесины, для быстрой сушки и так далее. Контроллер dTOUCH, используя базу данных и информацию, полученную от датчиков, а также входные данные от пользователя (такие как требуемое качество, приоритет времени или качества), каждый раз создает наиболее подходящую, с учетом конкретных потребностей, программу для сушки древесины.

dTOUCH может автоматически идентифицировать некоторые критические состояния (замороженный лес, нечувствительный лес и т.д.) и изменить цикл сушки, применив самое подходящее решение для идентифицированной проблемы. Создание программы сушки больше не требует, чтобы пользователь знал о методах сушки древесины и программируемых параметрах, таких как температура, влажность, время и т.д.

Достаточно "объяснить" системе, что является особыми требованиями, отвечая на некоторые простые вопросы, и система создаст самый подходящий цикл.
