Производитель: DENVER
Страна:
Италия
Количество осей: 4 шт.
Макс. Ø диска: 500 / 625 мм
Мощность шпинделя: 11 кВт
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
SKEMA PLUS – это современная моноблочная мостовая пила с наклоняемым пильным диском, обеспечивающим высокую точность работы и оцинкованной станиной для долгого срока службы.
Головной узел, оснащенный четырьмя интерполированными осями, передвигается по направляющим из высокопрочной стали с использованием шарикоподшипников, не требующих регулировки и обслуживания на протяжении всего срока службы станка.
Пильный диск устанавливается непосредственно на вал электродвигателя (прямая передача), что обеспечивает легкость и жесткость конструкции. Наклон диска от 0 до 90° с возможностью фиксации под 45° позволяет обеспечивать точные резы под углом.
Автоматический разворот головы на угол от -5 до +185 позволяет производить криволинейные резы, и резы по диагонали, при этом отпадает необходимость поворачивать слэб или стол, что увеличивает качество раскроя, позволяя станку быть высокопроизводительной и универсальной машиной с самой высокой степенью комфорта для оператора.
Модернизированная в 2017 году версия станка получила усиленный мост, стол и станину, с ребрами/косынками жесткости, косозубые рейки на осях и высокоточные направляющие типа “ласточкин хвост”.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() |

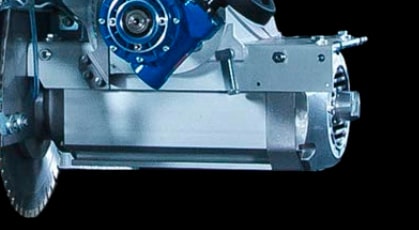

ДВИГАТЕЛЬ Мотор мощностью 15 л.с. / 11 кВт (S6) валом диаметром 50 мм, и пластиковым кожухом для пильного диска. |
![]() |

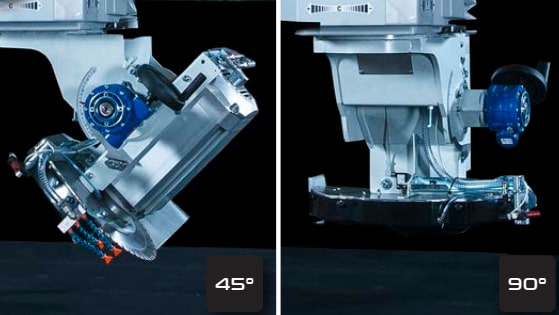

ПОВОРОТНЫЙ УЗЕЛ / НАКЛОННЫЙ УЗЕЛ Головной узел поворачивается на различный угол в диапазоне от -5° до +185° с выключателями безопасности. Наклон диска от 0° - 90° настраивается с помощью ручного механизма. Упор под 45° оснащен микрометром, позволяя оперативно выставить корректный угол для наклонного реза (например, 44° / 46°). |
СИСТЕМА ЧПУ Система ЧПУ состоит из:
|
|
![]() |
ПРОИЗВОДИТЕЛЬНОСТЬ Эксклюзивные технические решения, разработанные компанией DENVER для своих тяжелых мостовых пил обеспечивают непревзойденную прочность, скорость резки более 4 м/мин. для 3 см. гранитных слэбов, низкие затраты на содержание станка и увеличенный срок службы, благодаря:
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Управление осуществляется через визуальный интерфейс DDX EASYSTONE NC. Поддерживающий функционал:
|
РАБОЧИЕ ПЕРЕМЕЩЕНИЯ ПО ОСЯМ:
![]() |
ОСЬ X Поперечное перемещение осуществляется с помощью шарикоподшипников по высокоточным направляющим типа “ласточкин хвост”. Максимальное перемещение составляет 3500 мм. Скорость перемещения составляет 0 - 16 м/мин. |
![]() |
ОСЬ Y Продольное перемещение осуществляется с помощью шарикоподшипников по высокоточным направляющим. Максимальное перемещение составляет 1900 мм. Скорость перемещения составляет 0 - 16 м/мин. |
![]() |
ОСЬ Z Вертикальное перемещение осуществляется с помощью шарикоподшипников по высокоточным направляющим типа “ласточкин хвост”. Максимальное перемещение составляет 370 мм. Скорость перемещения составляет 0 - 16 м/мин. |
![]() |
ОСЬ C Позволяет поворачивать головной узел на угол от -5° до +185° с динамической интерполяцией по осям X, Y и Z. |
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
SKEMA PLUS Станок для 4 осевого раскроя Комплектация:
Система ЧПУ состоит из:
Функционал:
|
|
Инвертер для регулировки оборотов шпинделя (800 - 3000 об/мин) | |
Гидравлический наклоняемый стол 3500 х 1900 мм | |
EASYSTONE CAD-CAM Программное обеспечение для работы с диском Функционал:
|
|
EASYSTONE CAD 2D Программное обеспечение для создания 2D чертежей | |
Увеличенная ось Y - до 2650 мм | |
EASYSTONE NC PHOTO для консольного пульта управления Система фотосъемки с установкой цифровой камеры. Увеличивает высоту машины. Функционал:
|
|
EASYSTONE NC программное обеспечение для консольного пульта управления для работы с блоками (карнизы)
Выборка и сужение блоков в разрезе 2D достижимы с помощью диска, управление 3D-профилями. |
|
EASYSTONE PHOTO Система фотосъемки с установкой цифровой камеры Увеличивает высоту машины Функционал:
|
УСТАНОВОЧНЫЕ ГАБАРИТЫ:
