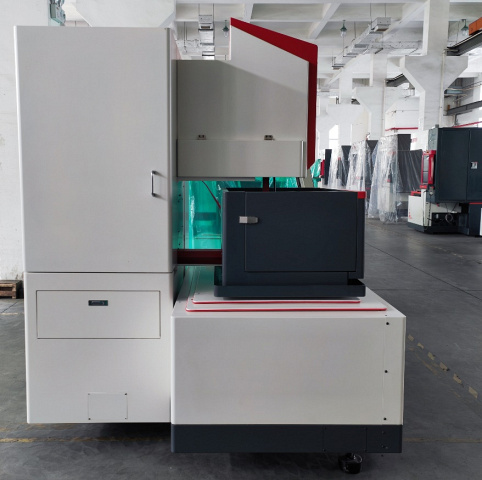

Проволочно-вырезной электроэрозионный станок Kingred KD700ZL

Поделиться
В наличии
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Обучим работать на станке
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
Kingred
Китай
Модели серии:
KD700ZL

Макс. размер заготовки:

710 х 950 х 280 мм

Макс. вес заготовки: 700 кг

Угол наклона проволоки: ± 10° / 80 мм

Преимущества
  • Сервопривод осей X, Y
  • ШВП со сдвоенной гайкой для полного исключения влияния зазора на точность перемещения
  • Шероховатость обработанной поверхности до Ra 0,8 мкм
  • Линейная точность обработки деталей ± 6 мкм
  • Отсуствие необходимости перезаправки проволоки при регулировании высоты оси Z
  • Автоматическая регулировка высоты по оси Z
Назначение

Электроэрозионные проволочно-вырезные станки предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т.д. Главное условие - материал должен быть электропроводным


Область применения

Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков.

Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке.

Изготовление фильеров

Изготовление мерительного инструмента

Изготовление пресс-форм и штампов высокого качества

Схемы обработки
Конструктивные особенности
  • Отличается высокой точностью позиционирования, современной системой ЧПУ с большим набором функций, наличием удобного пульта управления;
  • Жесткая литая станина станка из высококачественного чугуна HT250;
  • Двойной отпуск, гарантирующий отсутствие внутренних напряжений и длительное сохранение точностных характеристик станка;
  • «С»-образная конструкция с верхней колонной без пустот исключает появление деформации и гораздо более жесткая по сравнению с «F»-образной структурой;
  • «T»-образная конструкция основания станины позволяет свести к минимуму деформации в крайних точках перемещения крестообразного стола.
  • Запатентованная вертикальная конструкция узла для обработки углов ±15°/100 мм, оси U,V приводятся в движение высокоточными ШВП по линейным направляющим;
  • Выносной пульт управления для максимального удобства;
  • Z-ось может быть выставлена по отношению к заготовке с минимальным зазором;
  • Z-ось оснащается низкоскоростным приводом с высоким крутящим моментом, что позволяет не перематывать проволоки при установке Z-оси, что очень удобно при обработке заготовки с переменной высотой.

На станках серии ZL установлены серводвигатели и сервоприводы рабочего стола, обеспечивающие высокую точность перемещения и надежность.

Позволяет свести к минимуму деформации в крайних точках перемещения крестообразного стола

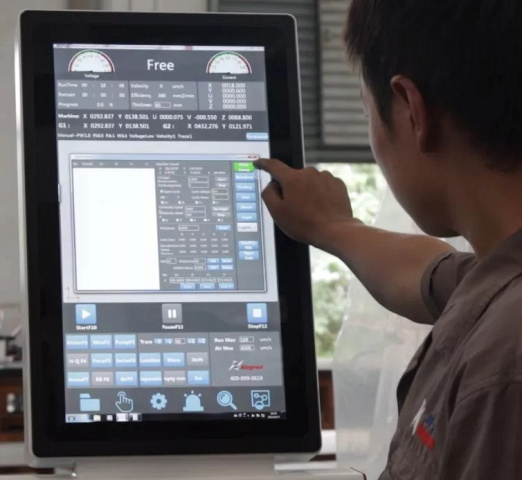

Система ЧПУ на базе системы Windows имеет встроенную CAM систему KCUT, которая позволяет создать управляющую программу на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.

  • Определение кромки заготовки;
  • Определение центра отверстия;
  • Функция «Автотехнолог»;
  • Возврат в исходную точку;
  • Режим имитации;
  • Защита от порыва проволоки.
Комплектация
Стандартная

Удобное управление с интуитивным интерфейсом.

Обеспечивает циркуляцию и подачу СОЖ в рабочую зону станка.

Обеспечивают высокую точность перемещений рабочего стола.

Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения.

Система прокачки и фильтрации рабочей жидкости
Многократное использование проволочного электрода-инструмента
Насос с комплектом кабелей - 1 шт.
Сопла - 1 шт.
Силовой кабель - 1 шт.
Выносной пульт управления - 1 шт.
Узел натяжения и перемотки проволоки - 1 шт.
Шаблон для выставления вертикальности проволоки - 1 шт.
Нож - 1 шт.
Катушка молибденовой проволоки 2000 м - 1 шт.
Виброопоры с анкерными болтами - 1 компл.
ШВП со сдвоенной гайкой на осях X / Y класса точности P2 (для серии A) - 1 компл.
Оптические линейки на осях X / Y (для серии B) - 1 компл.

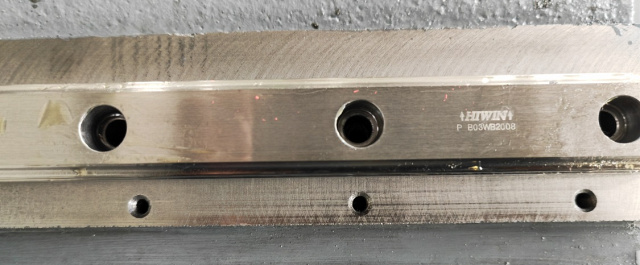

Высокоточные направляющие Hiwin (Тайвань) X / Y / U / V - 4 шт.
Микрошаговые двигатели на осям U / V - 2 шт.
Трансформатор - 1 шт.
Электрические реле Omron (Япония) - 1 компл.
Генератор импульсов Meanwell (Тайвань) - 1 шт.
Конденсаторы Hitachi (Япония) - 1 компл.
Автоматическая система смазки - 1 компл.
Автоматическая система контроля натяжения проволоки - 1 компл.
Дополнительная

Для продления срока службы СОЖ.

Препятствует образование коррозии на детали и рабочем столе станка и улучшает качество обработки.

Для фиксации заготовки на рабочем столе.

Встроенная в ЧПУ CAM-система для создания управляющих программ
Габаритные размеры
