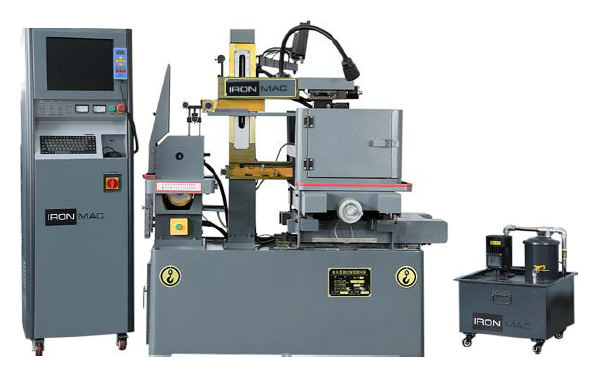

Проволочно-вырезные электроэрозионные станки IRONMAC DK77

Код(ы) товара: МС 417078
Поделиться
В наличии
От 6 093 657 KZT
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Обучим работать на станке
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
IRONMAC
Китай
Модели серии:
DK7725 DK7735 DK7745 DK7750 DK7763

Макс. размер заготовки:

630 х 800 х 300 мм

Макс. вес заготовки: 1000 кг

Угол наклона проволоки: ± 6° / 80 мм

(± 15° - 30° / 80 мм)


Преимущества
  • Несущая нагрузка на стол выше в среднем на 23% по сравнению с другими производителями эрозионных станков с молибденовой проволокой
  • Барабан перемотки проволоки, изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения
  • Многопроходная обработка для достижения шероховатости поверхности Ra 1,2 - 1,5 мкм
  • Возможность использования молибденовой и вольфрамовой проволоки
  • Точность обработки ± 0,007 мм
  • Симметричная конструкция осей UV относительно XY в отличие от С-образной конструкции обеспечивает равномерное натяжение проволоки и минимальный путь её прохождения до барабана намотки, отсутствие рывков при проходе обеспечивает высокую точность обработки (± 0,007 мм) и увеличение стойкости проволоки
  • Максимальный угол обработки ± 15° при высоте детали 80 мм (опция)
  • Высота обработки до 500 мм (опция)
  • Встроенная в ЧПУ CAM/CAD система на базе AUTOCAD 2002
Назначение

Предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т.д. Главное условие – материал должен быть электропроводным.


Электроэрозионные станки серии DK77 – это проволочно-вырезные станки с ЧПУ многопроходного типа. Отличительной особенностью данных станков от однопроходных проволочно-вырезных станков с ЧПУ является то, что генератор переключает режимы обработки автоматически, получая команды от ЧПУ, а не путем переключения механических переключателей.

Кроме того, в качестве направляющих рабочих столов на многопроходных эрозионных станках DK77 установлены линейные направляющие качения, в то время как на однопроходных проволочно-вырезных станках установлена комбинация направляющих скольжения типа «ласточкин хвост» с прямоугольными направляющими.


Область применения

Благодаря возможности изменять параметры обработки путем передачи управляющих команд от системы ЧПУ на генератор, не прерывая процесс электроэрозионной обработки, на проволочно-вырезных станках с ЧПУ серии DK77 реализована функция многопроходного реза:

  • На первом проходе электроэрозионного реза станок производит непосредственный рез с припуском на дальнейшую чистовую обработку (последующие проходы) для получения меньшей шероховатости поверхности. В случае реза детали типа пуансон оставляют перемычку, не завершая рез до конца прохода, чтобы пуансон не выпал.
  • На втором проходе электроэрозионного реза происходит перемещение траектории контура реза на заданную эквидистанту (типовое значение 0,02 мм), система ЧПУ электроэрозионного станка изменяет режимы электроэрозионной обработки на более мягкие и происходит «подчистка» обрабатываемой поверхности после предыдущего прохода. Таким же образом, можно производить и ещё ряд проходов электроэрозионного реза, добиваясь лучшей чистоты обработки.
Получаемые изделия

Схемы обработки
Конструктивные особенности

Высокопроизводительные контроллеры производятся по немецкой технологии. Они имеют элегантный внешний вид и рациональное наполнение внутри. Превосходная изоляция, электромагнитная совместимость, эффективная теплоотдача гарантируют длительный срок эксплуатации контроллера.

В стандартной комплектации оборудован современным компьютером Pentium 4 или лучше, 1 Гб RAM, 160 Гб жесткий диск, разъемом RS-232C, работающим с интернет соединением, цветным LCD монитором.

Дополнительно возможно установить жесткий диск и операционную систему Windows Desktop.

Генератор управляется через программное обеспечение KDXP, который улучшает точность и стабильность импульсного сигнала и уменьшает вероятность сбоя питания высокой частоты, повышая эффективность и качество конечного изделия. Максимальная сила тока 6 А, максимальная эффективность резки – 160 мм2/мин, шероховатость поверхности до Ra ≤ 1,2 um.

Программное обеспечение KDXP, операционная платформа WINDOWS XP, встроенные системы обеспечивают беспрепятственное сопряжение с различным ПО, таким как AUTOCAD и др. Контроллеры поддерживают функцию многопроходной резки. Покупатель всегда может выбрать различные комбинации станка в соответствии с требованиями по обработке детали.

Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.

  • Определение кромки заготовки;
  • Определение центра отверстия;
  • Функция «Автотехнолог»;
  • Возврат в исходную точку;
  • Режим имитации;
  • Защита от порыва проволоки.

По сравнению с другими производителями эрозионных станков с молибденовой проволокой

Изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения;

Для достижения шероховатости поверхности Ra 1,2 - 1,5 мкм

В отличие от С-образной конструкции обеспечивает равномерное натяжение проволоки и минимальный путь её прохождения до барабана намотки, отсутствие рывков при проходе обеспечивает высокую точность обработки (± 0,007 мм) и увеличение стойкости проволоки.

Комплектация
Стандартная
  • Контактор производства SHIHLIN ELECTRIC & ENGINEERING COOPRATION (Тайвань);
  • Инвертер производства «Shihlin» (Тайвань);
  • Электрические реле производства OMRON(Япония);
  • Генератор импульсов производства MEANWELL (Тайвань);
  • Конденсаторы HITACHI (Япония);

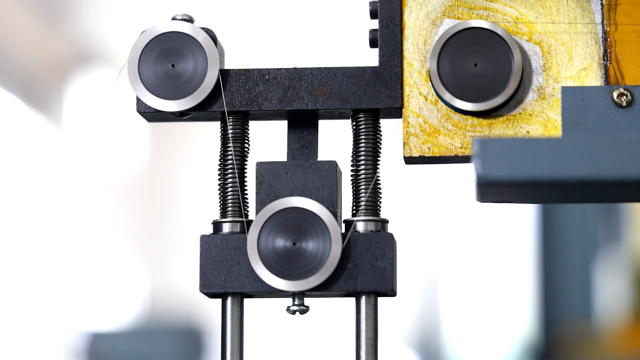

  • Система контроля натяжения проволоки;
  • Высокоточные направляющие производства HIWIN (Тайвань);
  • Станина из чугуна-механита (мод. HT250).
  • Контакторы, инверторы, электрические реле, конденсаторы, направляющие от проверенных китайских производителей;
  • Генератор импульсов производства MEANWELL (Тайвань);
  • Станина из чугуна-механита (мод. HT200).
  • Высокая точность позиционирования;
  • Высокая жесткость фиксации в процессе резания;
  • Плавность перемещения без подъема;
  • Быстрая смена инструмента.

Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения.

Позволяет многократное использование проволоки. С узла подается проволока в рабочую зону.

Обеспечивают высокую точность перемещений рабочего стола.

Дополнительная

Расширяет возможности станка, позволяет производить обработку под углом до ± 30°

Отличительные особенности

1. Симметричная конструкция верхнего и нижнего суппорта для равномерного натяжения проволоки. В станке реализована возможность менять натяжение проволоки, сохраняя при этом одинаковое напряжение в каждой точке электрод-инструмента. Таким образом не имеет значения, какую заготовку Вы обрабатываете, высокую или нет, проволока надёжно защищена от разрыва. В отличии от более дешевой С-образной конструкции, которые применяют другие производители, эта обеспечивает меньший путь прохождения проволоки до намотки-размотки, помогая избегать вибрации и достигать максимальной точности обработки (±0,007 мм).

2. Механизм резки под углом. Реализуется посредством осей UV. Каждая из которых приводится в движение отдельно программируемым приводом, поэтому на станки можно применять полноценную 4-х осевую обработку.

3. Рабочий стол со стандартными T-пазами для использования стандартных прижимов для обработки детали.

4. Линейные направляющие и шарико-винтовые пары высокого класса точности.

5. Станина выполнениа из чугуна марки «Механит» (HT250 – для моделей DK7725, DK7732, DK7740, DK7750 и DK7763; HT200 – для моделей DK7725e, DK7732e, DK7740e, DK7750e и DK7763e). Все станины проходят термический отпуск обеспечивая равномерность механических свойств и высокую нагрузочную способность.

6. Барабан перемотки проволоки, изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения (для моделей DK7725, DK7732, DK7740, DK7750 и DK7763).



Расходные материалы
Встроенная в ЧПУ CAM-система для создания управляющих программ
