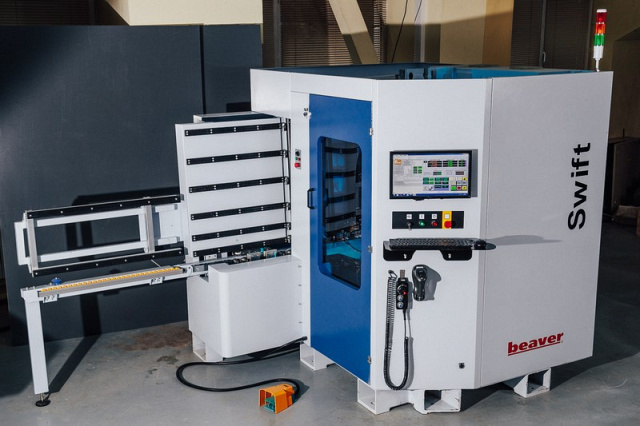

Автоматический сверлильно-присадочный станок с ЧПУ Beaver SWIFT
Модели серии:
SWIFT
Количество вертикальных
шпинделей: 9 шт.
Макс. ширина заготовки: 900 мм
Макс. скорость перемещения
по осям Х / Y: 90 / 60 м/мин
Вес: 2150 кг
Преимущества
- Стабильная стальная конструкция
- Вертикальное расположение сверлильной головы
- Программа оптимизации сама выберет наиболее быстрый вариант присадки
- Замена инструмента производится только при необходимости его заточки

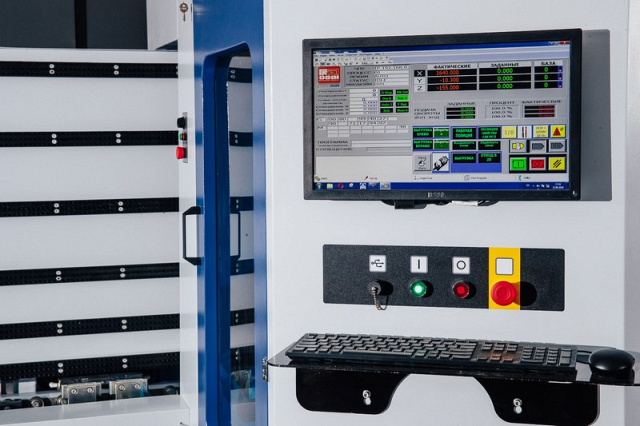

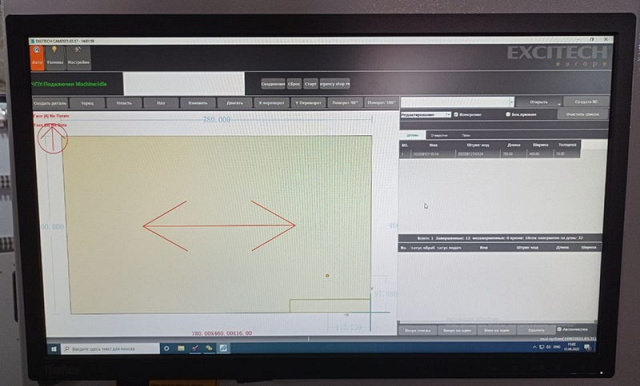

- Простое управление: использование графического интерфейса
- Управление осуществляется непосредственно из-под industrial PC
Модель
SWIFT
Позиционирование заготовки перед обработкой
вертикально
Одновременная обработка двух заготовок за один установ
-
Количество сторон обработки заготовки за один установ, шт.
5
Длина обрабатываемой заготовки (мин. - макс.), мм
200 - 3000
Ширина обрабатываемой заготовки (мин. - макс.), мм
50 - 900
Толщина обрабатываемой заготовки (мин. - макс.), мм
10 - 60
Количество пневматических захватов, шт.
1
Максимальная скорость перемещения по осям X / Y / Z, м/мин
90 / 60 / 30

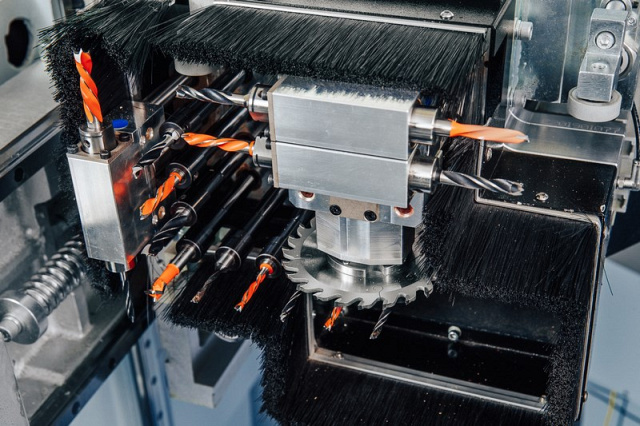

Количество присадочных голов, шт.
1
Мощность присадочных голов (верх. / нижн.), кВт
1,7 / -
Количество шпинделей для сверления в пласть заготовки (сверху), шт.
9
Количество шпинделей для сверления в пласть заготовки (снизу), шт.
-
Количество шпинделей для сверления в торцы заготовки, шт.
6 (2+2; 1+1)
Максимальная длина сверла, мм
70
Максимальный диаметр сверла, мм
35
Пазовальная пила
есть
Верхний фрезерный шпиндель
-
Мощность верхнего фрезерного шпинделя, кВт
-
Тип цанги верхнего фрезерного шпинделя
-
Частота вращения верхнего фрезерного шпинделя, об/мин
-
Автоматическая смена инструмента
нет
Магазин инструмента
-
Тип инструментального патрона (для автосмены)
-
Количество ячеек в магазине инструмента, шт.
-
Нижний фрезерный шпиндель
-
Мощность нижнего фрезерного шпинделя, кВт
-
Тип цанги нижнего фрезерного шпинделя
-
Частота вращения нижнего фрезерного шпинделя, об/мин
-
Частота вращения шпинделей присадочных голов, об/мин
4500
Система ЧПУ
OSAI
Интерфейс на русском языке
+
Базовое программное обеспечение на русском языке
+
Офисная версия базового программного обеспечения
опция
Адаптация для работы с ПО "Базис-Мебельщик"
+

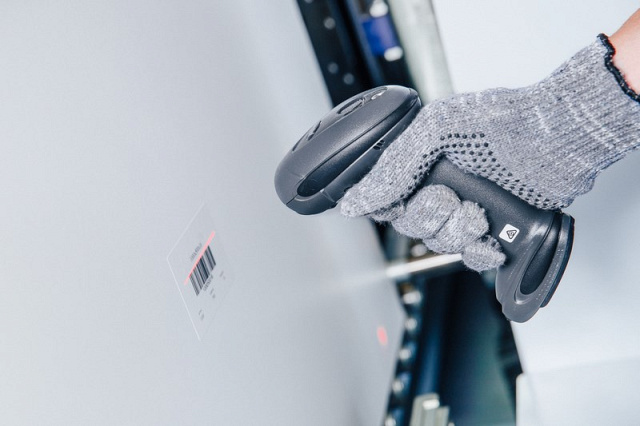

Ручной сканер для работы со штрихкодами
+
Ручной пульт управления с маховиком
+
Автоматический конвейер выгрузки деталей
-
Кондиционер электрошкафа с фреоном
-
Система контрольного измерения заготовок перед обработкой
+
Автоматическая централизованная смазка направляющих и подшипников
+
Напряжение, В
380
Частота тока, Гц
50
Давление в пневмосистеме, МПа
0,7
Общая установленная мощность, кВт
10
Количество и диаметры аспирационных выходов (верхн. / нижн.), шт. * мм
1 * 200 / -
Длина, мм
4210
Ширина, мм
2110
Высота, мм
2250
Вес, кг
2150
