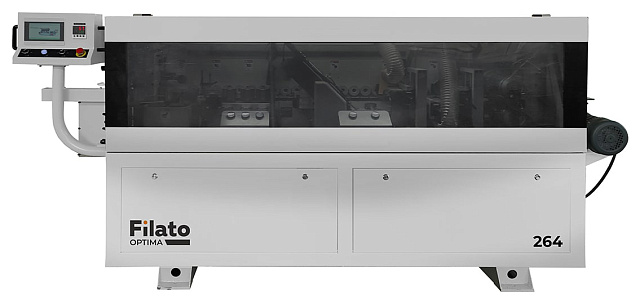

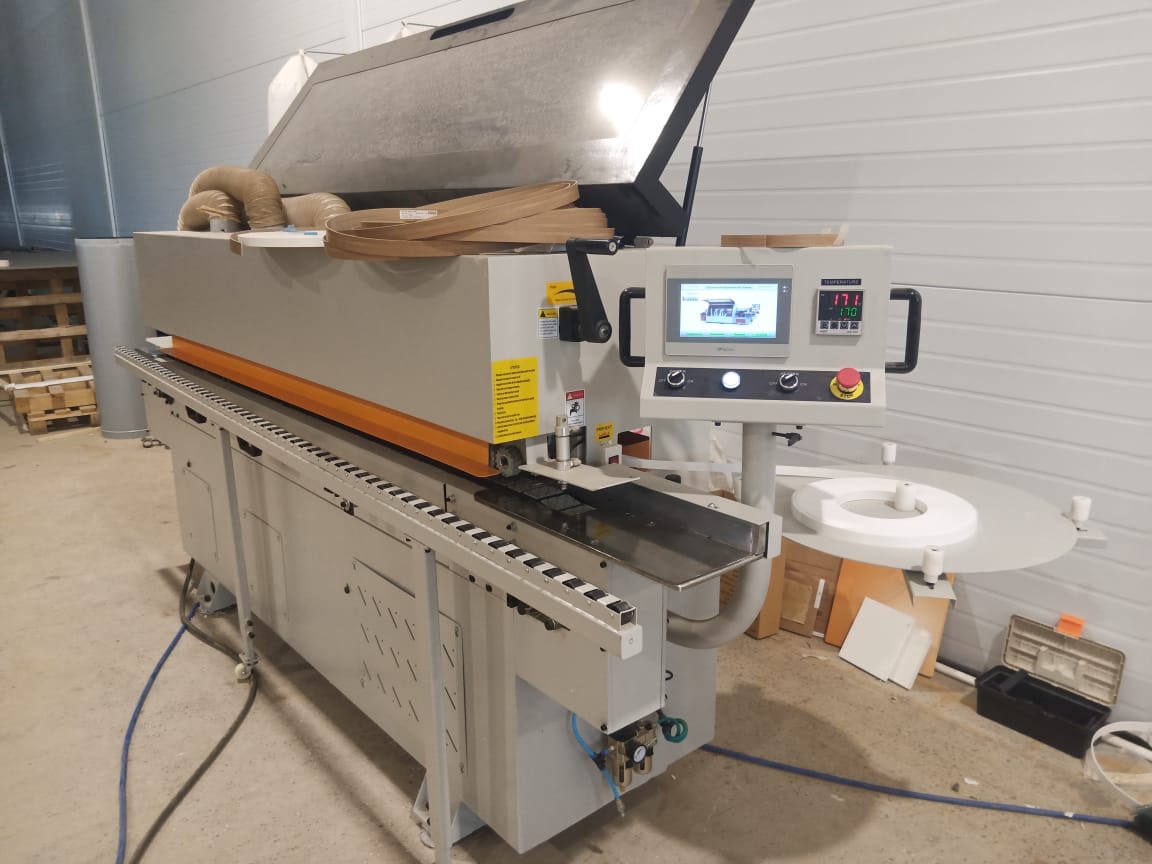

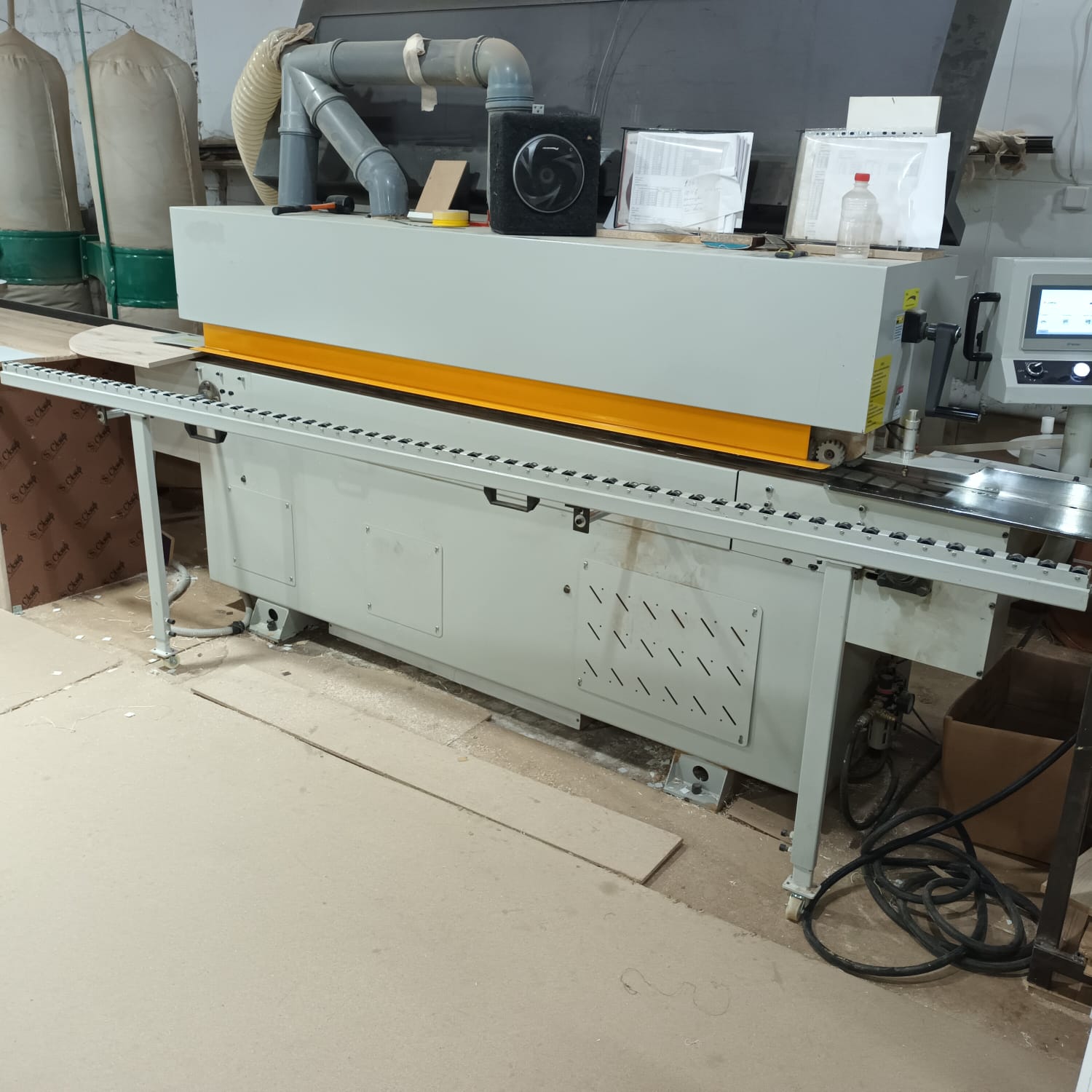

Автоматический кромкооблицовочный станок Filato OPTIMA 264

Автоматический кромкооблицовочный станок Filato OPTIMA 264
Автоматический кромкооблицовочный станок Filato OPTIMA 264
Автоматический кромкооблицовочный станок Filato OPTIMA 264
Автоматический кромкооблицовочный станок Filato OPTIMA 264
  • Производитель: Filato

    Страна: Китай

  • Линейка нагрева торца заготовки

    Узел 2-х моторной торцовки

    Чистовой узел фрезерования свесов

    Узел радиусной циклевки

    Полировальный узел

    Скорость подачи: 13 м/мин

  • 4 521 946 Тг

Связь с ведущим специалистом +7 (717) 272-75-72

Узнать цену

Вы выбрали: Автоматический кромкооблицовочный станок Filato OPTIMA 264

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Автоматический кромкооблицовочный станок Filato OPTIMA 264

Подобрать аналог

Вы выбрали: Автоматический кромкооблицовочный станок Filato OPTIMA 264

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

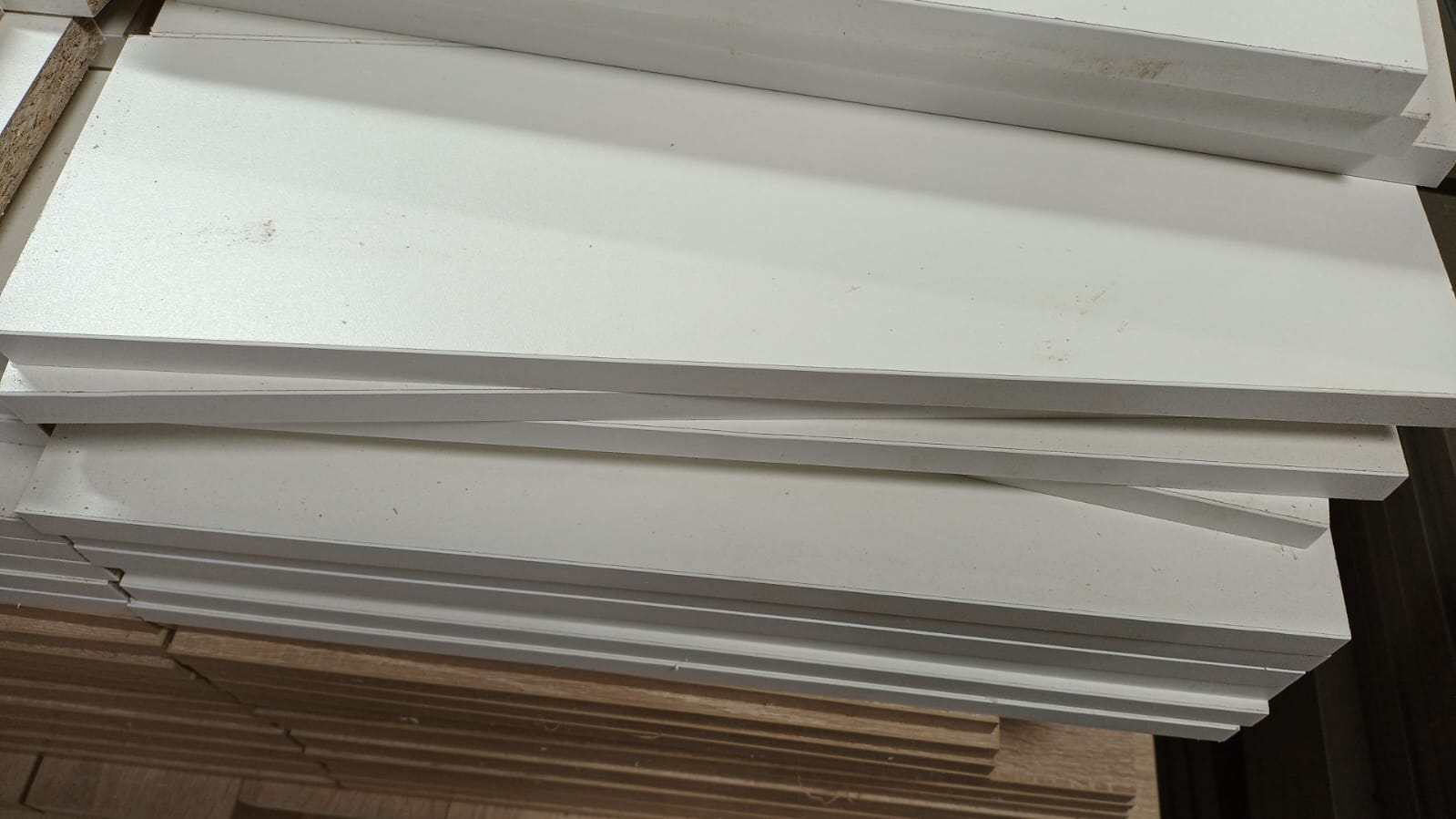

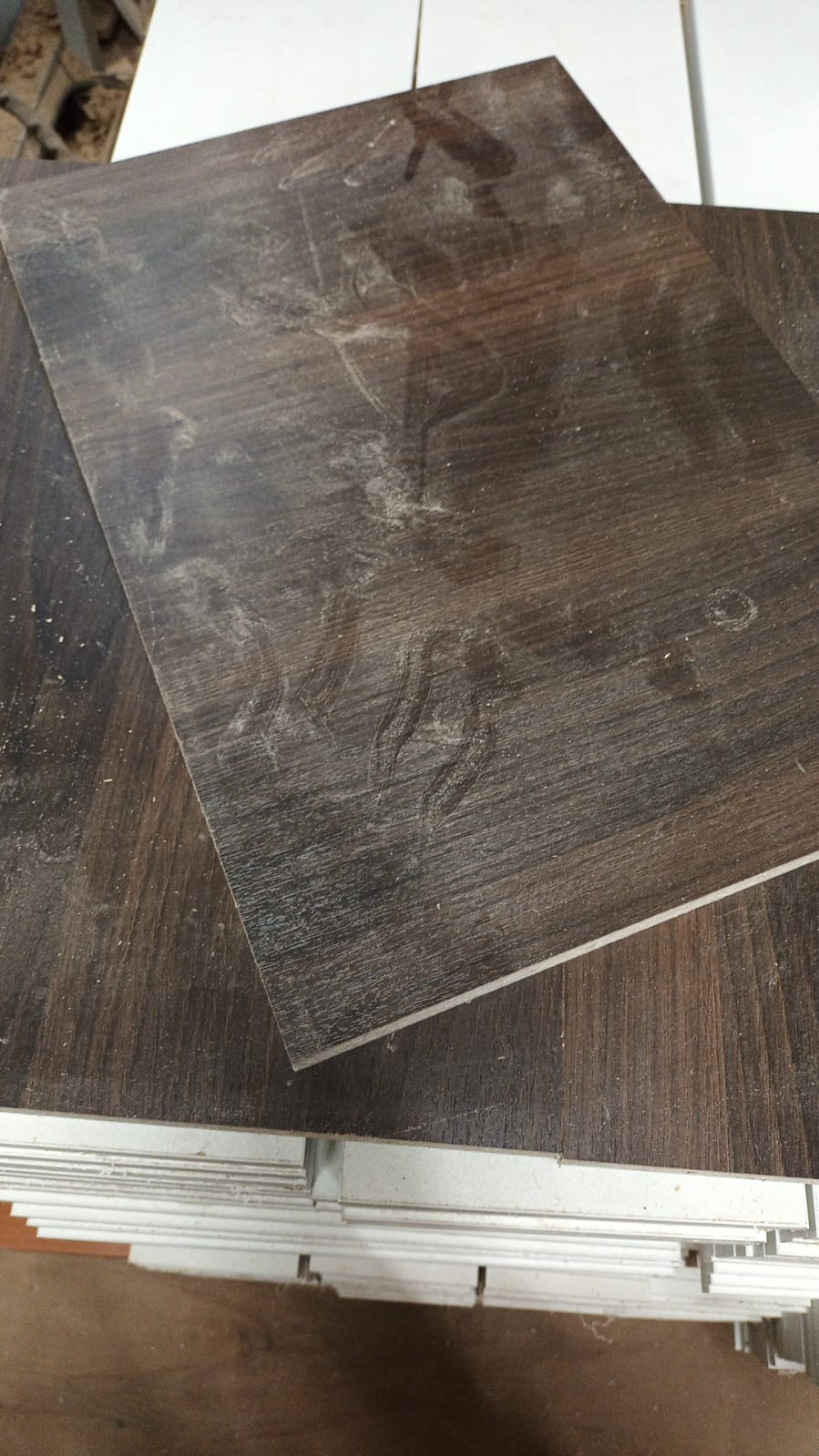

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


СХЕМА ОБРАБОТКИ:

1. Подача кромки 2. Линейка предварительного нагрева торца 3. Клеевой узел 4. Пресс группа 5. Узел 2-х моторной торцовки
6. Чистовой узел фрезерования свесов 7. Узел радиусной циклевки 8. Полировальный узел

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

БАЗОВАЯ СТАНИНА
  • Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы.
  • Все элементы конструкции станка также проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ японского производства.

ПРОФЕССИОНАЛЬНАЯ СБОРОЧНАЯ ЛИНИЯ
  • Сборочная линия является окончательным и важным этапом для стабильной работы станка.
  • Опытные специалисты на профессиональных сборочных линиях, начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка.

КОНТРОЛЬ КАЧЕСТВА
  • Участок контроля качества.
  • Специальное измерительное оборудование.
  • Строгая система контроля качества по важным параметрам станка.

Помогают получить гарантию, что готовые станки, которые производит завод, имеют высокий уровень качества.

ПРИЖИМНАЯ БАЛКА
  • Прижимная балка обеспечивает высокую точность и превосходную жесткость.
  • На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется в ручную и контролируется с помощью счетчика.

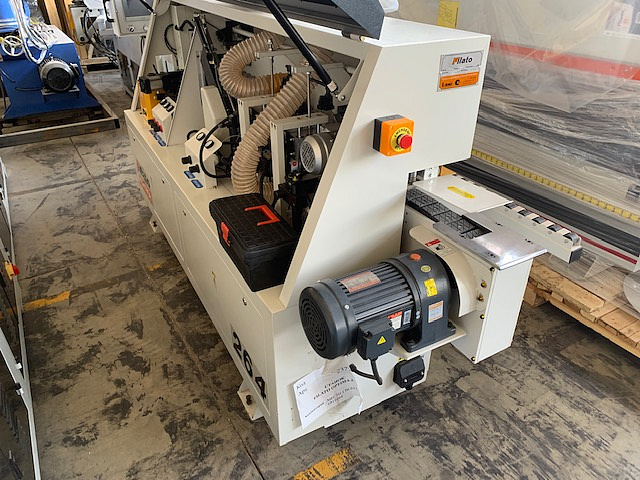

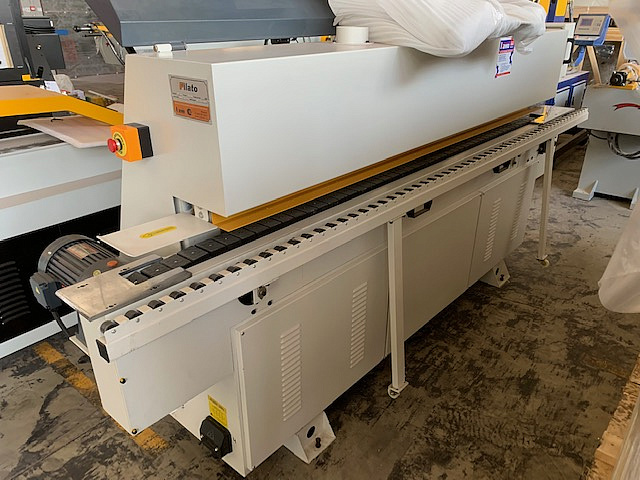

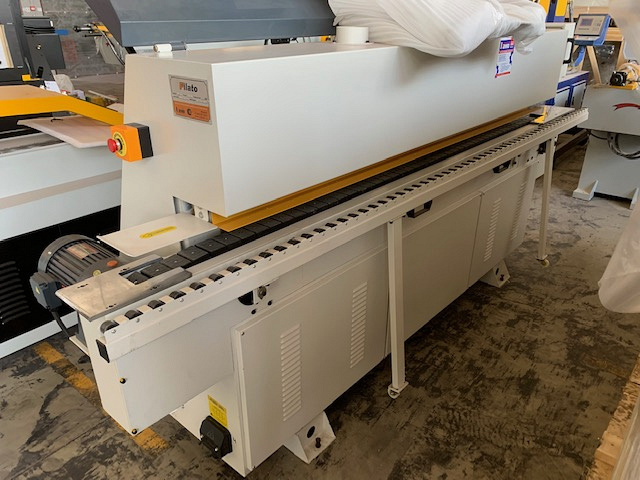

КОНВЕЙЕР
  • Долговечный и надежная конструкция конвейера.
  • Точное перемещение башмаков осуществляется за счет полукруглой направляющей прошедшую специальную термообработку с помощью цепи.
  • Две стальные круглые направляющие крепят поддерживающею опору, которая выдвигается на 600 мм, для заготовок больших размеров.
  • Износостойкие башмаки в сочетании с резиновыми прижимными роликами обеспечивают точную транспортировку заготовок.
  • Двигатель подачи конвейера:
    • Мощность: 1,5 кВт;
    • Частота: 60 Гц;
    • Скорость вращения: 1730 об/мин.

УСТРОЙСТВО ПОДАЧИ
  • Система определения интервала подачи заготовки предназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения стабильной работы каждого узла.
  • Выдвижная опорная рама с направляющими роликами позволяет плавно перемещать габаритные детали.





ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ
  • Предварительный нагрев торца заготовки создает нужную основу для качественной  приклейки кромки.

Особо актуально в холодный период времени.

  • Возможность включения нагревательной планки в любое время отдельным выключателем.

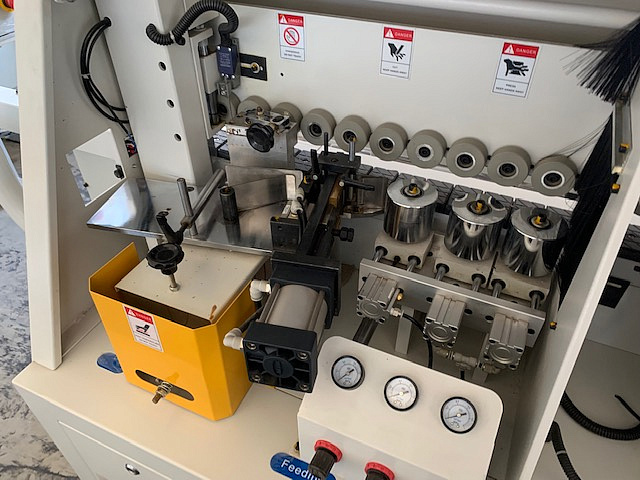

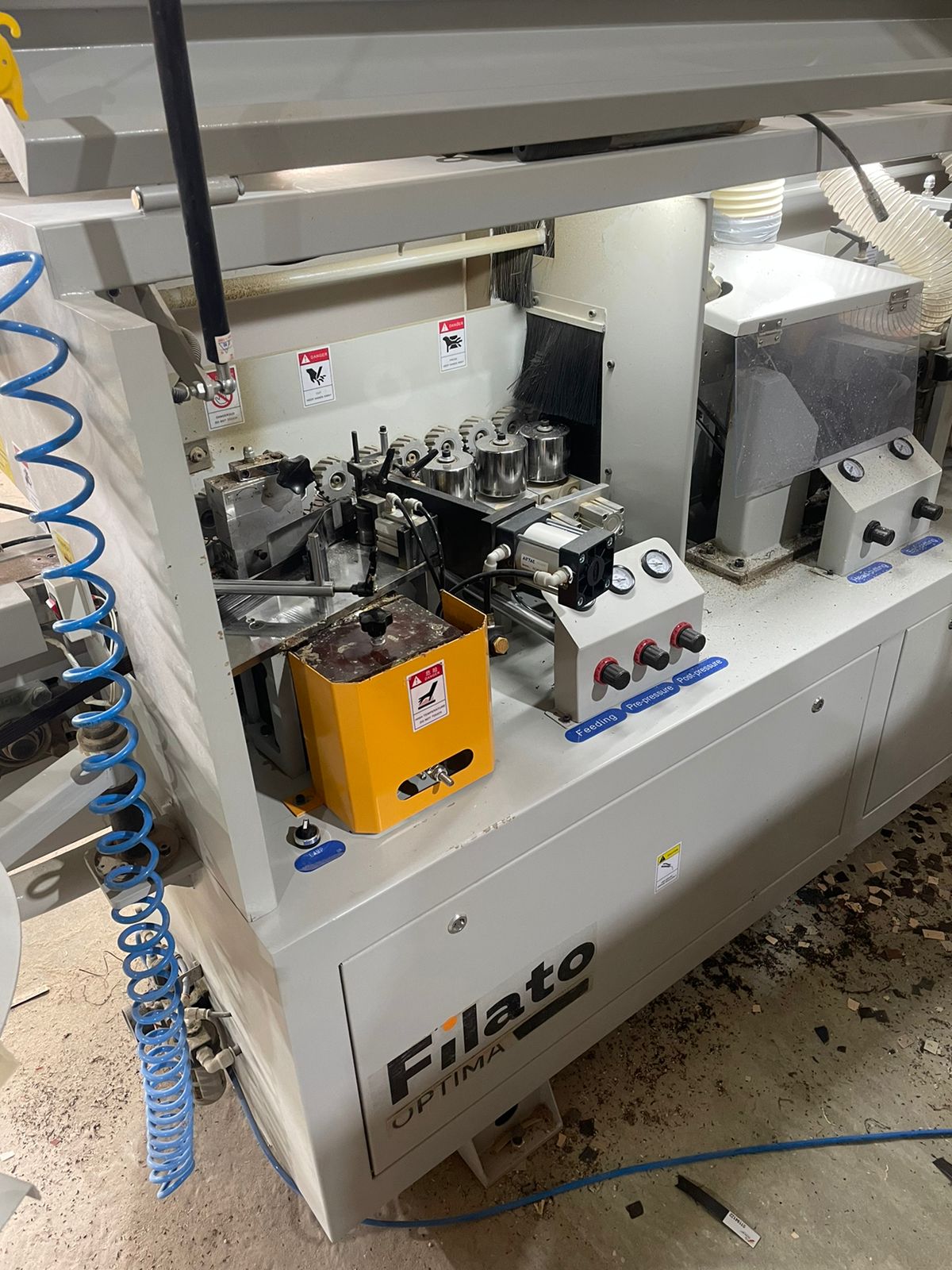

КЛЕЕВОЙ УЗЕЛ
  • Плавная подача кромочного материала в зону нанесения клея.
  • Традиционный способ добавления клея в клеевой бачок, расположен ниже относительно клее наносящего вала.
  • Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачка.
  • Бачок предназначен для горячего клей-расплава EVA с емкостью около 3 л.
  • Чувствительная регулировка подачи клея толщиной для того, чтобы обеспечить рациональное использование клея.
  • Двигатель привода клеевого вала и подачи кромки:
    • Мощность: 0,37 кВт;
    • Частота: 50 Гц;
    • Скорость вращения: 1400 об/мин.

ГИЛЬОТИНА
  • Встроенная гильотина на пневматическом цилиндре с электрическим переключателем, который рассчитан для высокой производительности.

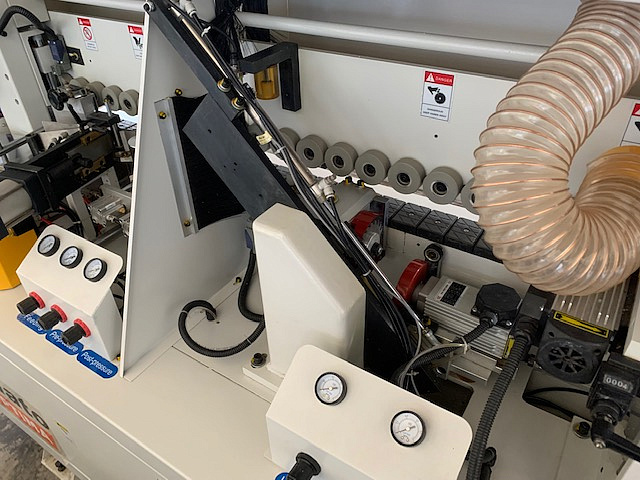

ПРЕСС ГРУППА
  • Состоит из трех допрессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки.
  • Диаметр до прессовочных роликов 80 мм.
  • Контроль с помощью пневматики отдельным пневмоцилиндром на каждый ролик.
  • Прижимные ролики подходят для прижатия кромочного материала различной толщины на торец заготовки для минимизации клеевого шва.
  • Регулировка толщины кромочного материала осуществляется с помощью цифрового счетчика.

УЗЕЛ ТОРЦОВКИ
  • Линейная направляющая расположена под углом 45°.
  • 2-двигателя:
    • Мощность: 0,37 кВт;
    • Частота: 200 Гц;
    • Скоростью вращения: 12 000 об/мин;
  • 2 пилы ø 100 х 20Z.
  • Автоматическая система смазки направляющих.
  • Точный контроль осуществляется за счет установленного частотного преобразователя.
  • Это обеспечивает долгий срок службы станка.

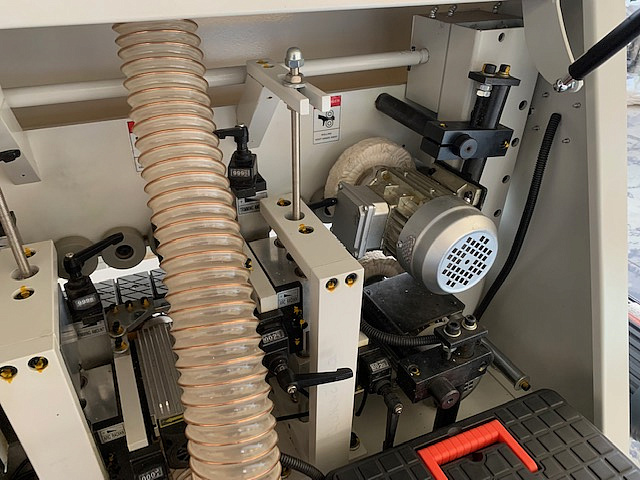

ФРЕЗЕРОВАНИЕ СВЕСОВ
  • Служит для фрезерования верхних и нижних свесов заготовки.
  • Узел фрезерования свесов 2-двигателя:
    • Мощность: 0,75 кВт;
    • Частота: 300 Гц;
    • Скорость вращения: 18 000 об/мин.
  • Перенастройка на толщину кромочного материала с помощью счетчиков.
  • Круглые копиры для абсолютно точного отслеживания материала.
  • На каждом двигателе установлены фрезы R2.
  • Система аспирации эффективно убирает стружку из зоны обработки.

УЗЕЛ РАДИУСНОЙ ЦИКЛЕВКИ
  • Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
  • Сверху и снизу установлены ножи радиусом R2 (возможно опционально укомплектовать ножами R3).
  • Круглые копиры большого диаметра 100 мм для идеального отслеживания толщины заготовки.
  • Регулировка узла осуществляется с помощью счетчиков.





УЗЕЛ ПОЛИРОВКИ
  • Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений.
  • Обеспечение стабильной работы за счет подключения постоянного питания.
  • 2-двигателя:
    • Мощность: 0,18 кВт;
    • Частота: 50 Гц;
    • Скоростью вращения: 1400 об/мин.

СИСТЕМА АСПИРАЦИИ СТАНКА
  • Все вытяжные колпаки полностью закрыты.
  • Каждый блок оснащен независимым вытяжным колпаком.

Узел предварительного фрезерования

Узел фрезерования свесов

  • Система аспирации эффективно убирает стружку из зон обработки и сохраняет чистоту станка.

ЭЛЕКТРО-КОМПОНЕНТЫ
  • Входное напряжение, 380 В, 50 Гц.
  • Преобразователь частоты Simphoenix e550 с функцией электро-остановки двигателя.
  • Защита от перекоса фаз.
  • Разрешается эксплуатация в диапазоне 0 - 40°.

КОМФОРТ
  • Подсветка внутренней зоны агрегатов станка.

Удобство обслуживания, настройки агрегатов и отслеживания стабильной работы станка

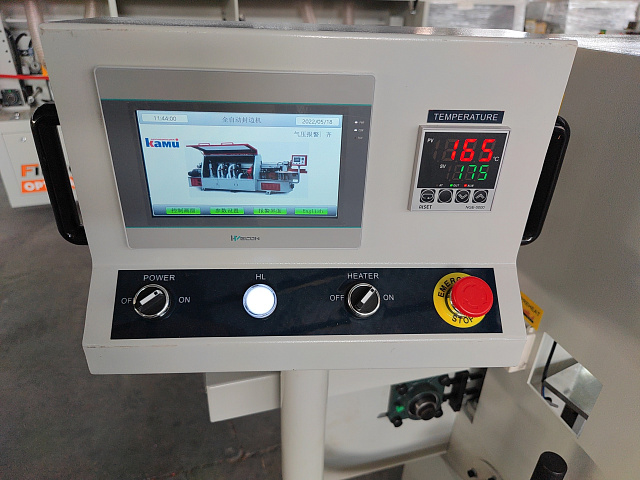

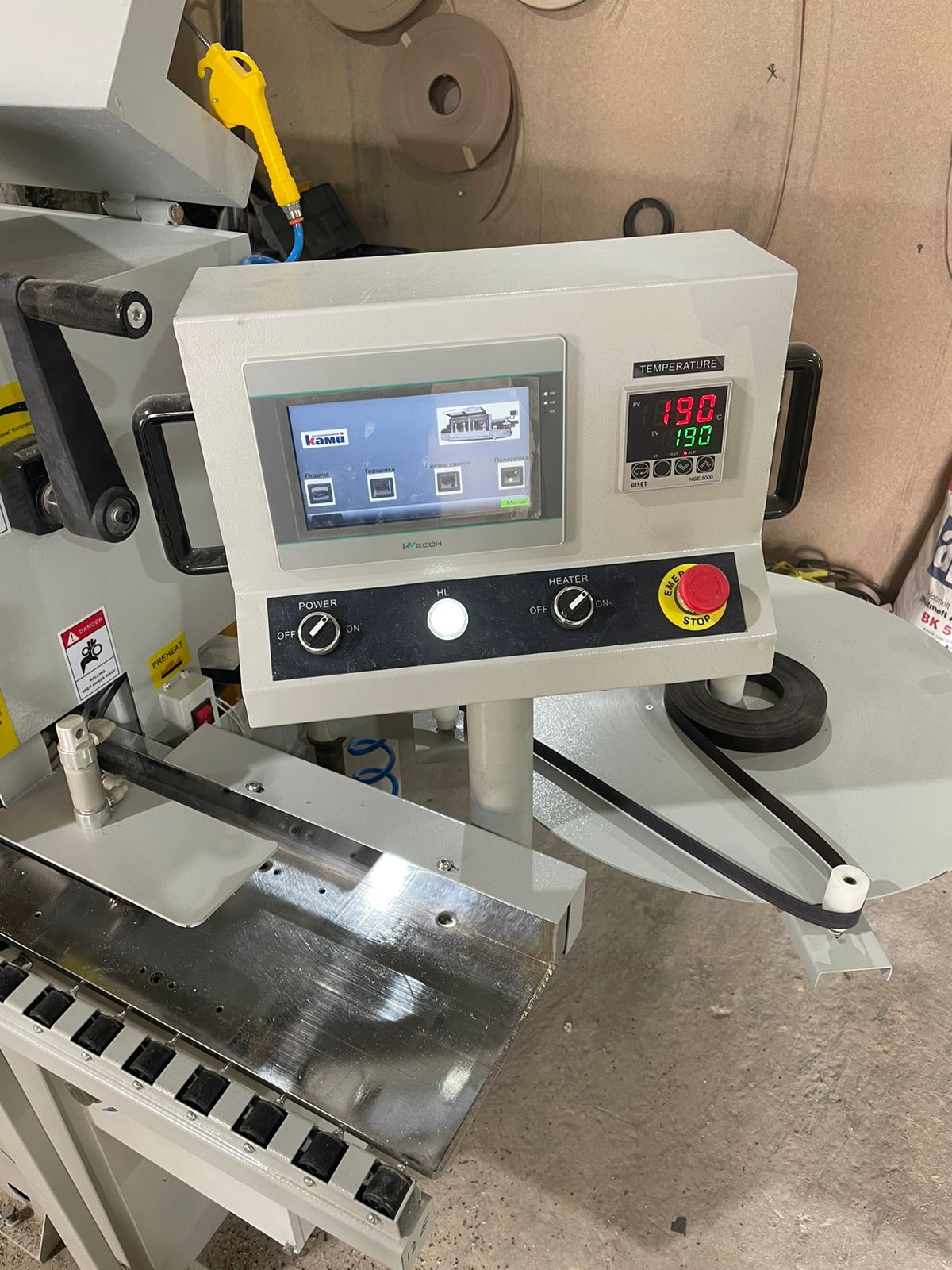

СИСТЕМА УПРАВЛЕНИЯ
  • Отдельно вынесен пульт управления с сенсорным дисплеем.
  • Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.
  • Максимальное удобство эксплуатации, и быстрая обучаемость оператора.
  • Отображение процессов и диагностической информации.
  • Оперативное решение проблем с помощью кода ошибок отображаемые на мониторе пульта управления.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ОДНОСТОРОННИЙ КРОМКООБЛИЦОВОЧНЫЙ СТАНОК ДЛЯ ОКЛЕЙКИ ПРЯМОУГОЛЬНЫХ ЗАГОТОВОК РАЗЛИЧНЫМИ КРОМОЧНЫМИ МАТЕРИАЛАМИ: ПВХ, ABS, АКРИЛОВЫЕ
НАНЕСЕНИЕ КРОМОЧНОГО МАТЕРИАЛА В РЕЖИМАХ ПРОДОЛЬНОЙ И ПОПЕРЕЧНОЙ ОБРАБОТКИ
НАГРЕВАТЕЛЬНАЯ ПЛАНКА ДЛЯ РАЗОГРЕВА ТОРЦА ЗАГОТОВКИ
2 УЗЛА НА ТОРЦЕВАНИЕ СВЕСОВ
2 УЗЛА ФРЕЗЕРОВАНИЯ СВЕСОВ ДЛЯ ЧИСТОВОЙ ОБРАБОТКИ
РАДИУСНАЯ ЦИКЛЯ
ПОЛИРОВАЛЬНЫЙ УЗЕЛ
ОБОРУДОВАН СИСТЕМОЙ АСПИРАЦИИ
СКОРОСТЬ ПОДАЧИ 13 М/МИН
РЕГУЛИРОВКА КОЛИЧЕСТВА НАНОСИМОГО КЛЕЯ
ТРАНСПОРТНАЯ СИСТЕМА С ЦЕПЬЮ. ПРИЖИМНЫЕ РОЛИКИ ВЕРХНЕЙ БАЛКИ
МАГАЗИН ПОДАЧИ РУЛОННОГО КРОМОЧНОГО МАТЕРИАЛА
ПУЛЬТ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ СТАНКА
ПОДДЕРЖИВАЮЩИЙ СУППОРТ ДЛЯ ГАБАРИТНЫХ ЗАГОТОВОК
РЕГУЛЯТОР СЖАТОГО ВОЗДУХА, ВЛАГООТДЕЛИТЕЛЬ, МАСЛОРАСПЫЛИТЕЛЬ


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ ПК 6000

  • Производительность - 6000 м³/час.
  • Диаметр воздуховодов - 100 мм.
  • Кол-во патрубков воздуховодов - 6 шт.
  • Кол-во мешков накопителей/фильтров - 2/2 шт.
  • Емкость мешков накопителей - 0,6 м³.
  • Мощность электродвигателя - 5,5 кВт.
  • Воздуховод из ПВХ. Ø: 100 мм TEX PVC5-C 6 м.

КОМПРЕССОР TRIUMPH TH-C 5,5Z 100L
  • Давление, 10 бар
  • Производительность, 0,573 м³/мин
  • Мощность, 4 кВт
  • Объем ресивера, 100 л
КЛЕЙ FOLLMAN 1851
  • Клей расплав FOLLMAN 1851 для облицовывания мебельных кромок на основе ЭВА средненаполненный.
  • Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.
  • Средненаполненный.
  • Высокая начальная прочность.
  • Высокая адгезия.
  • Высокая термостойкость.
  • Тонкий клеевой шов.
  • Упаковка - 25 кг.
Модель OPTIMA 264
Цена {{model_price:9526537}} р
Размеры детали кромки Толщина кромочного материала, мм 0,4 - 3
Толщина детали (мин. / макс.), мм 10 - 50
Габариты детали (длина/ширина, мин.), мм 150 х 80
Торцовка

Пилы торцовки, мм Ø115 х 22
Мощность двигателей торцовки, мм 2 х 0,37
Обороты двигателя/частота, об/мин/Гц 12 000 / 200
Фрезерование свесов Фрезы угла снятия свесов, мм Ø75, Z4
Мощность двигателей, об/мин 2 х 0,75
Обороты двигателя/частота, об/мин/Гц 18 000 / 300
Диаметр патрубка аспирации, мм 100
Полировка Мощность двигателей полировки, кВт 0,18
Обороты двигателя/частота, об/мин/Гц 1400 / 50
Диаметр кругов, мм 150 / 22
Подача Скорость подачи, м/мин 13
Мощность двигателя подачи, кВт 1,5
Обороты двигателя/частота, об/мин/Гц 1730 / 60
Мощность Общая мощность станка, кВт 7,5 / 380
Габаритные размеры Длина, мм 2620
Ширина, мм 800
Высота, мм 1340
Вес, кг 900
