Автоматизированные комплексы лазерной резки YAWEI SMD HLF

Код(ы) товара: ЛО 411041
Поделиться
  • По программе лизинга от партнеров КАМИ
    Узнать больше
От 80 243 881 KZT
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
YAWEI
Китай
Модели серии:
HLF 3015 HLF 4020 HLF 6020

Система автоматической смены и очистки сопел

Перемещение по осям X / Y / Z:

3040 - 6040 / 1520 - 2020 / 120 мм

Скорость перемещений портальной системы: 180 - 200 м/мин

Мощность резонатора: 3000 - 30 000 Вт

Вес: 12 000 - 20 000 кг

Преимущества
  • Автоматизированный раскрой листового проката в 3 смены
  • Высококачественные премиум-комплектующие Siemens
  • Может встраиваться в автоматические линии
  • Выполняет обработку от чертежа до готовой детали за 3 - 5 минут
  • Изготовление любых деталей
Назначение

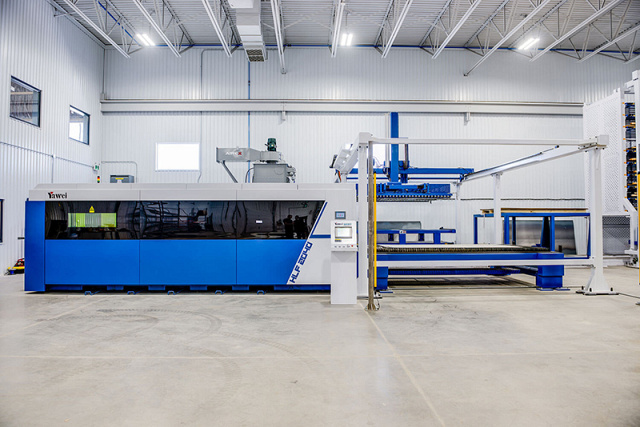

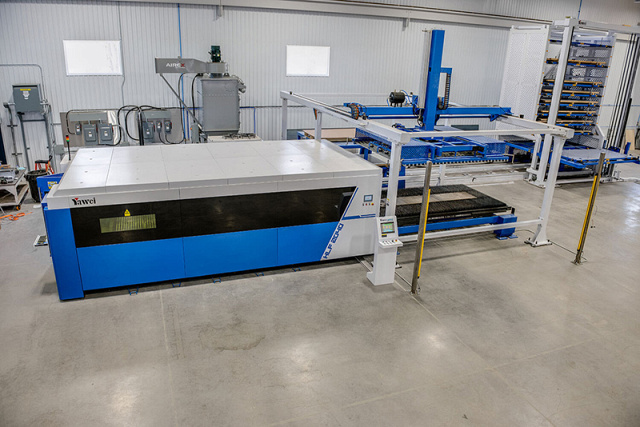

Автоматизированные комплексы лазерной резки YAWEI SMD HLF предназначены для высокоскоростной* чистовой резки листового проката из черных, нержавеющих сплавов и цветных металлов в многосменном режиме (3 смены).


* В основе работы комплекса лежит технология генерации лазерного луча с помощью оптоволоконного резонатора. Скорость перемещений до 180 - 200 м/мин, ускорение - до 2,5 G.

Модель HLF - флагман из премиум-линейки лазеров YAWEI. В его конструкции используются надежные комплектующие Siemens (Германия). В базе со станком поставляется автоматический сменный стол* с гидроподъемом и кабинетная защита


* Автоматический сменный рабочий стол обеспечивают удвоенную производительность.
Область применения

Автоматизированные комплексы лазерной резки YAWEI SMD HLF имеют широкую сферу применения. Используются в следующих промышленных сферах:

  • Авиационной;
  • Автомобильной;
  • Космической;
  • Мебельной;
  • Металлургической;
  • Оборонной;
  • Пищевой;
  • Нефтегазовой.
Металлообрабатывающая промышленность

Пищевая промышленность

Нефтегазовая промышленность

Схема обработки
Конструктивные особенности

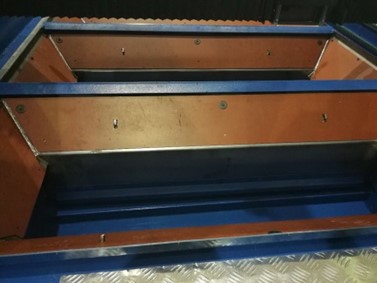

  • Усиленная конструкция стола обеспечивает максимальную надежность, гарантирует высокую прочность и отсутствие вибрации, и напряжений на скручивание;
  • Двойная зональная система вытяжки с активным (пневматическим) управлением заслонками, расположенными по краям станины, обеспечивает более эффективный отвод газов из зоны резки;
  • Толщина стенок 12 - 16 мм;
  • Фрезеровка портала под установку направляющих и механических передач на собственном производстве, покраска, грунтовка;
  • Заводская калибровка портала лазерным интерферометром: погрешность в пределах ≤ 0,03 мм;
  • Оптимальный конструктив в сочетании с мощной вытяжкой 5,5 кВт, а также с обивкой листовой медью, позволяет избежать тепловых деформаций станины при длительной работе станка.
  • Автоматический гидравлический сменный стол 15 - 20 сек.
  • Кабинетная защита.

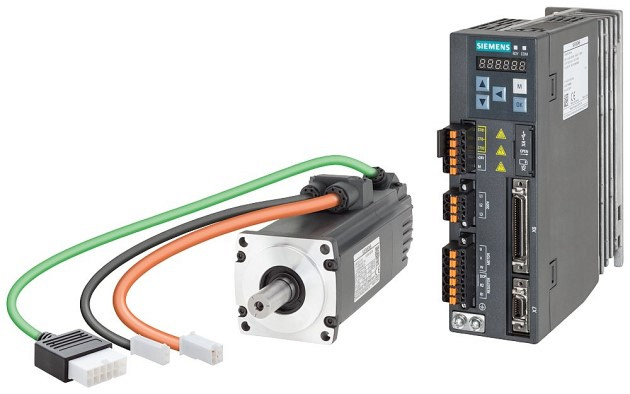

Сервоприводы Siemens это универсальное решение задач общего назначения. Архитектура сервопривода выполнена согласно концепции Plug&Play, которая обеспечивает простой монтаж, легкую настройку и быстрый ввод в эксплуатацию.

Приводы обладают всеми «стандартными» для современных сервоприводов функциями: автоматическая настройка системы управления в режиме реального времени, автоопределение подключенного двигателя, подавление вибраций и колебаний, и др.

Помимо стандартных функций, также имеются в своем составе функции шагового позиционирования, внутреннего позиционирования, а также режимы регулирования скорости и момента.

Такие функции упрощают ввод в эксплуатацию сервосистем и расширяют сферу их применения.

  • Ось X 1 х 1400 Вт.
  • Ось Y 2 х 3800 Вт.
  • Ось Z 1 х 600 Вт.
  • Высокоточные редукторы Wittenstein / Alpha с малым угловым люфтом и высокой плавностью хода (≤ 1 угл. мин.) обеспечивают более высокую передачу мощности.

    Отличительные особенности:

  • максимальная удельная мощность;
  • высокая степень осевых и радиальных усилий;
  • высокая жесткость при кручении.
  • Одним из наиболее продвинутых решений для систем линейных перемещений является комплект Wittenstein / Alpha. Он состоит зубчатой косозубой рейки и редуктора Wittenstein / Alpha с установленной на нем шестерней. Это обеспечивает практически идеальную совместимость трех важнейших компонентов трансмиссии, легкость расчетов параметров системы и удобство монтажа.

    Отличительные особенности:

  • плавность хода;
  • точность позиционирования;
  • усилие подачи;
  • удельная мощность;
  • жесткость;
  • удобство монтажа;
  • конструктивное исполнение;
  • масштабируемость.

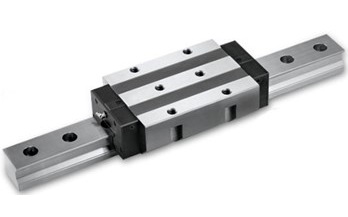

  • Компания THK одной из первых начала развивать линейные направляющие, сегодня выступает мировым лидером среди производителей линейных направляющих.

    Работа линейных направляющих THK основана на движении качения. Они характеризуются высокой точностью, высокой жёсткостью, долгим сроком службы и большой скоростью.

    Стандартный узел станка. Обеспечивает надежную смазку механических передач портала.

    Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка — это эксклюзивный, единичный экземпляр, собранный вручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют стабильность процесса.

    На выбор конструкцию можно оснастить:

    • Precitec Lightcutter - от 3 до 4 кВт;
    • Precitec Procutter - от 4 кВт и выше.

    • систему автоматической смены и очистки сопел;
    • систему защиты от столкновений;
    • систему контроля давления газов на выходе из сопла.

    Также есть возможность резки нержавеющих сталей на давлении 2 - 3 Бар вместо 13 - 20 (при использовании спец.сопел).

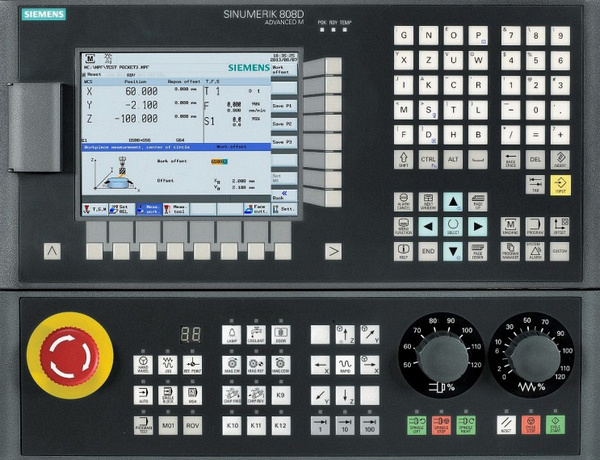

    Системы ЧПУ SINUMERIK - это оптимальное решение для изготовления отдельных деталей или массового производства, как простых, так и сложных изделий.

    • SIEMENS CNC 840DSL;
    • Экран 19” сенсорный;
    • ПО СNCKAD в комплекте;
    • ПО AUTONEST в комплекте

    Источники лазерного излучения IPG (Германия)

    Компании группы IPG поставляют лазеры во все области лазерной обработки материалов, медицины, исследовательские институты и университеты. IPG-Photonics является лидером рынка в современной волоконной лазерной технологии.

    Она включает дочерние компании во многих странах Европы, Азии и США. Вертикальная интеграция производства в компаниях группы IPG (90%) гарантирует Вам, как пользователю, высокий уровень обслуживания и надёжности.

    Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.

    Стандартная комплектация

    * HLF 3015
    4000 х 2000 мм - HLF 4020
    6000 х 2000 мм - HLF 6020

    Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера.

    Преимущества волоконного лазера это - эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.

    Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными!

    Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса.

    Системы ЧПУ SINUMERIK – это оптимальное решение для изготовления отдельных деталей или массового производства, как простых, так и сложных изделий.

    • SIEMENS CNC 840DSL;
    • Экран 19” сенсорный;
    • ПО СNCKAD в комплекте;
    • ПО AUTONEST в комплекте

    При мощности резонатора ≤ 2 кВт он располагается внутри шкафа. От 3 кВт и выше – в собственном корпусе внешнего исполнения.

    CncKad - мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Beckoff, позволяет гибко реагировать на производственные запросы.

    Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия.

    CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т. к. в данную систему уже включены соответствующие постпроцессоры.

    Чиллер Tongfei
    Стабилизатор напряжения Shanghai Nuoyi
    Дополнительная комплектация
    • На 4 газа: кислород, азот, воздух, аргон;
    • Управление режущими газами (подача, переключение, давление) со стойки ЧПУ.
    • Винтовой, с осушителем и фильтром;
    • P = 13 Бар, Q = 1 м3/мин;
    • Шумность 63 ± 2 Дб;
    • Мощность 11 кВт;
    • Возможна резка воздухом.
    • Винтовой, с осушителем и фильтром;
    • P = 13 Бар, Q = 1,26 м3/мин;
    • Шумность 67 ± 2 Дб;
    • Мощность 11 кВт;
    • Возможна резка воздухом.
    • Для столов 3000 х 1500 мм, 4000 х 2000 мм (для столов 6000 х 2000 мм);
    • 6000 м3/ч (9000 м3/ч);
    • 7,5 кВт (11 кВт);
    • Степень очистки 99,9%;
    • 4 фильтра-картриджа (6 фильтров-картриджей);
    • Шумность < 75 Дб;
    • Подключение сжатого воздуха: 0,5 - 0,6 МПа;
    • Диаметр входа: 350 мм (380 мм);
    • Габариты: 1100 х 1100 х 2600 мм (1200 х 1320 х 2720 мм);
    • Взрывозащитное исполнение;
    • Беспроводное дистанционное управление;
    • Активная система угольной фильтрации.

    Автоматическая конвейерная линия для транспортировки падающих деталей из зоны резки.
