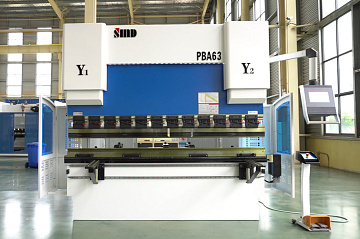

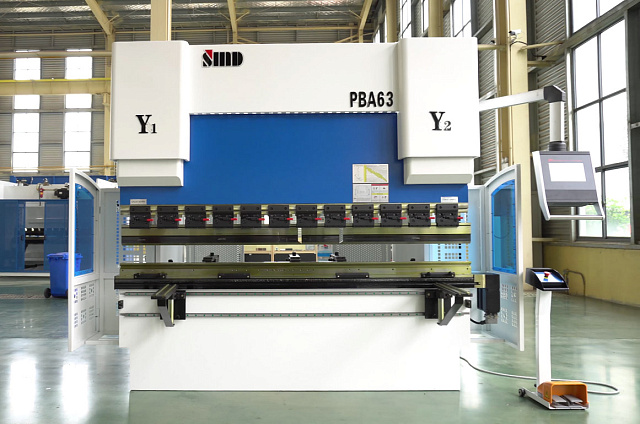

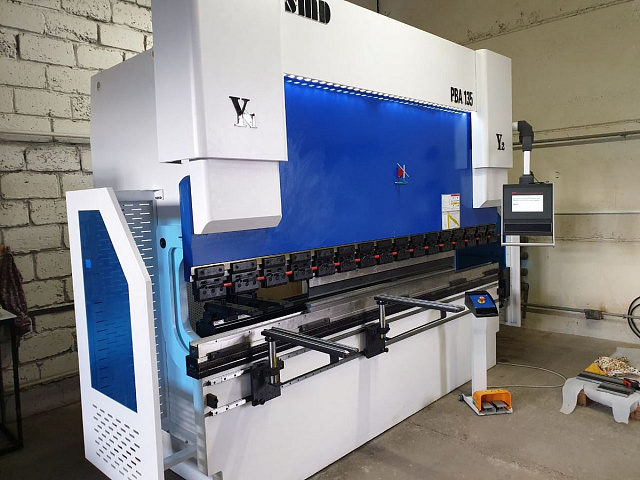

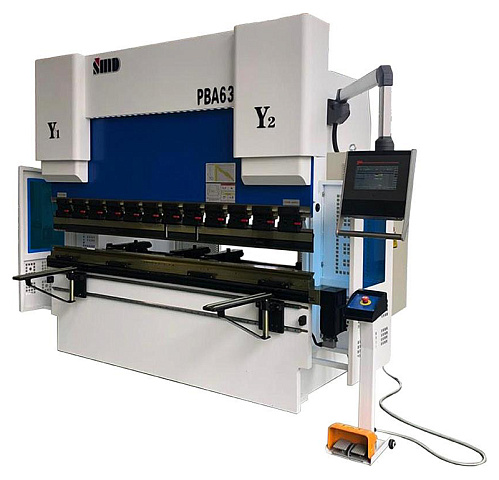

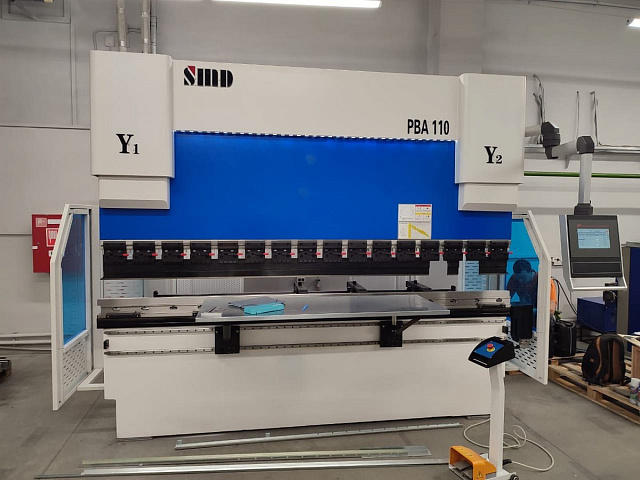

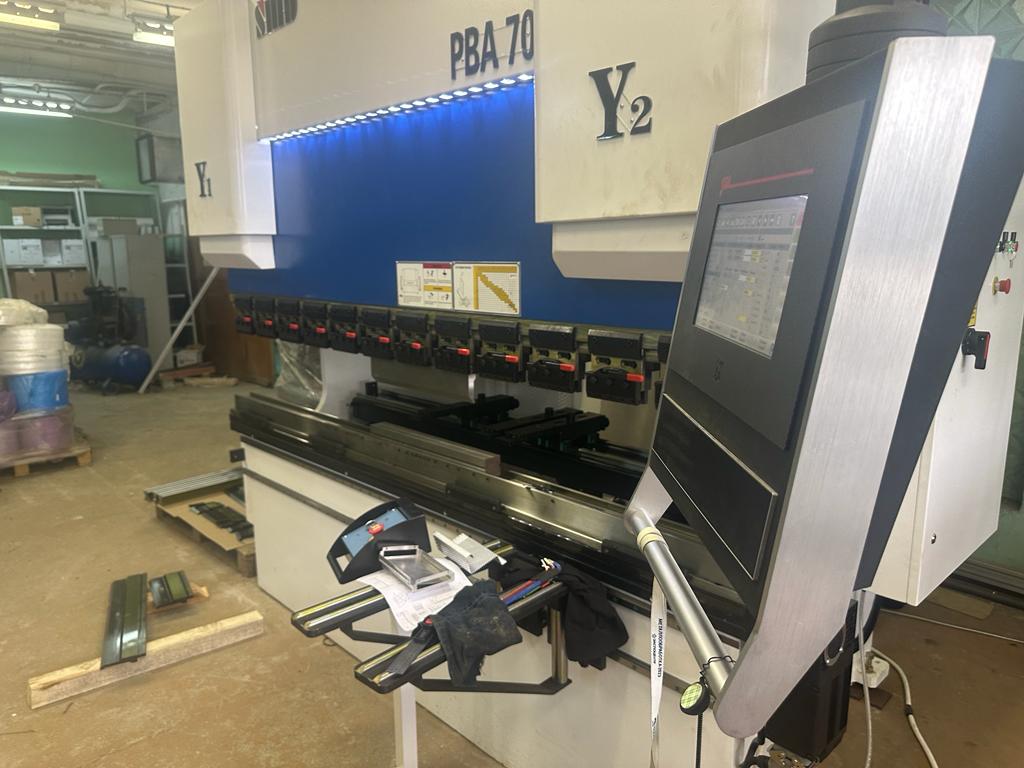

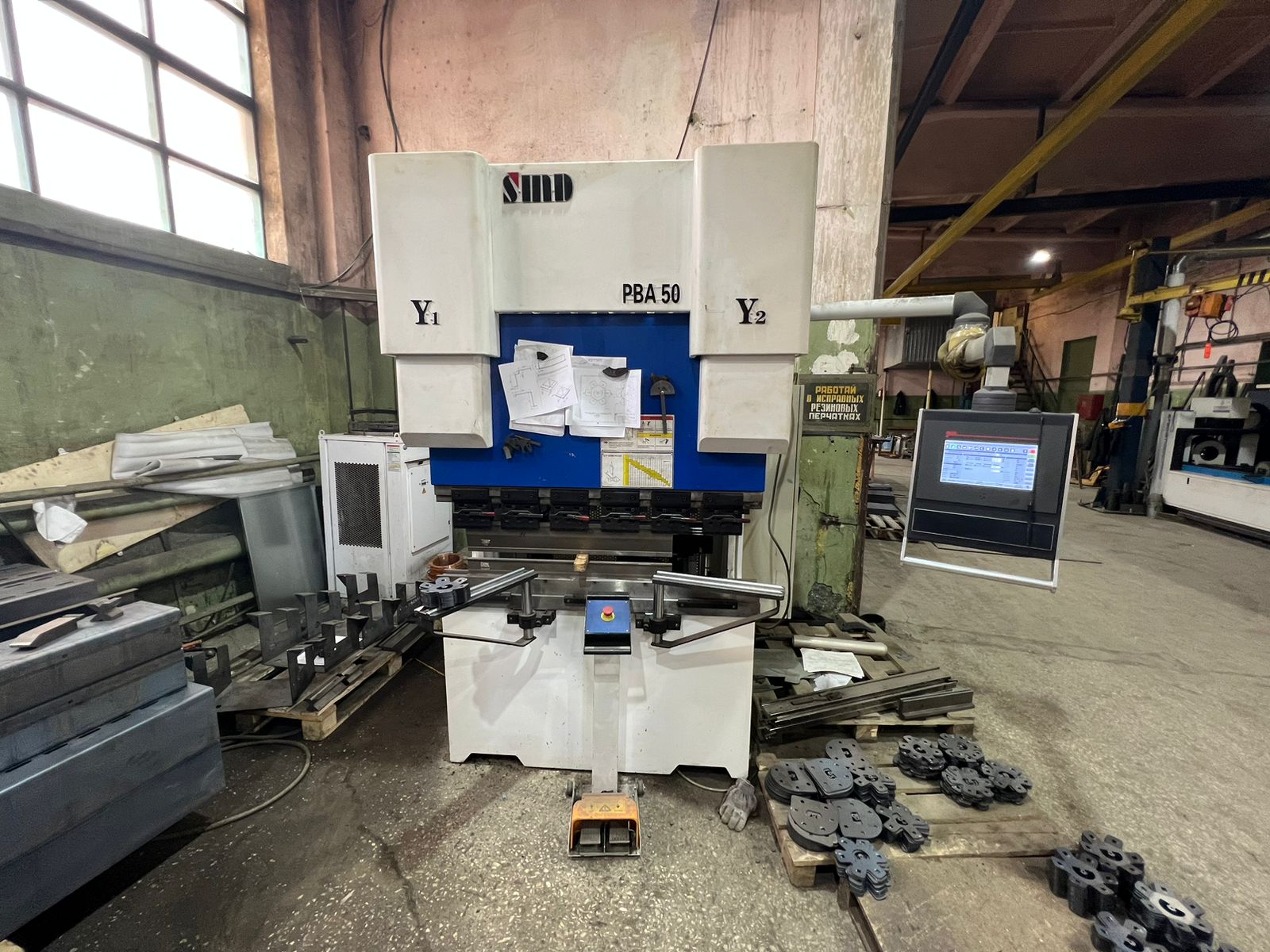

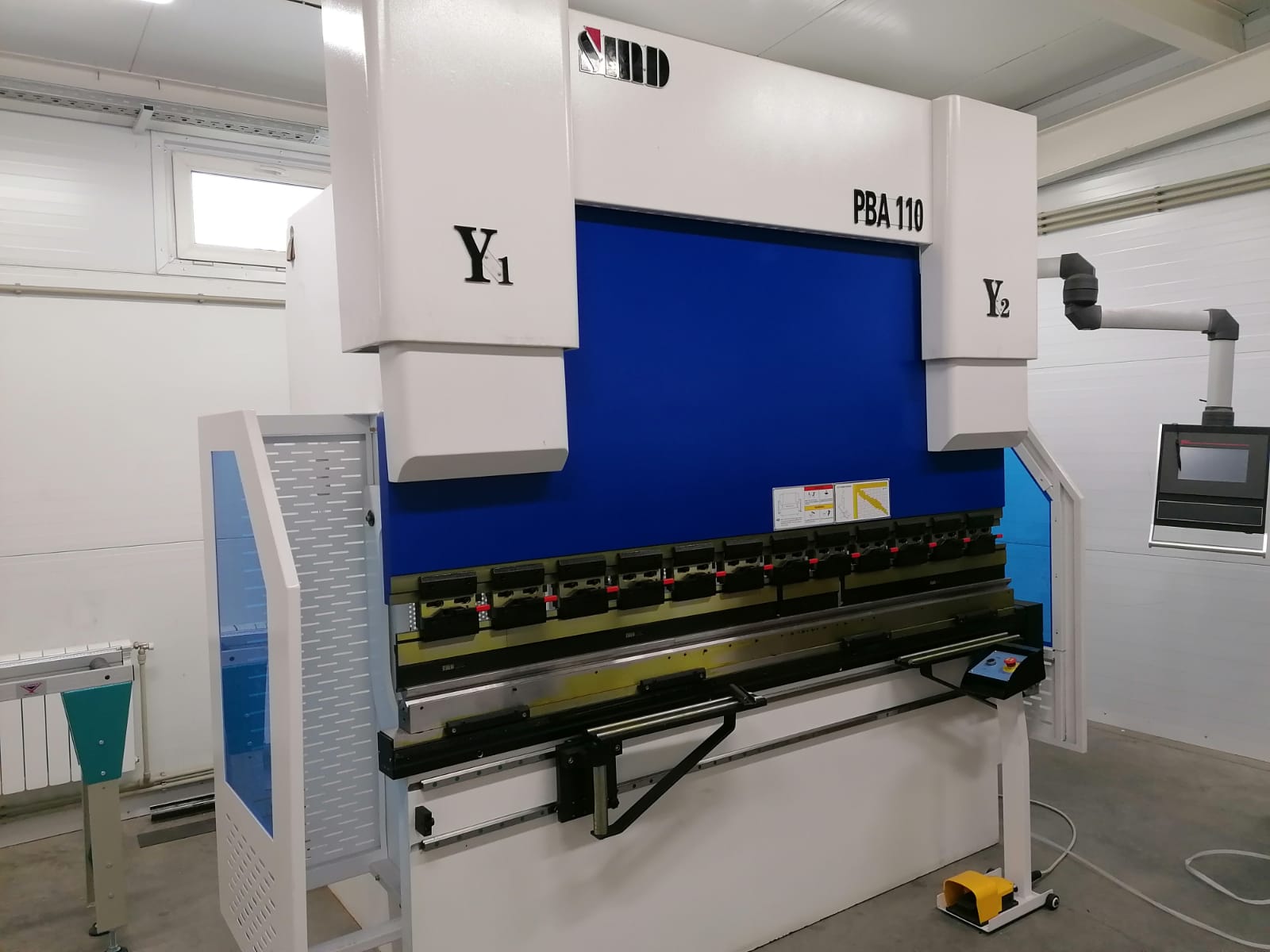

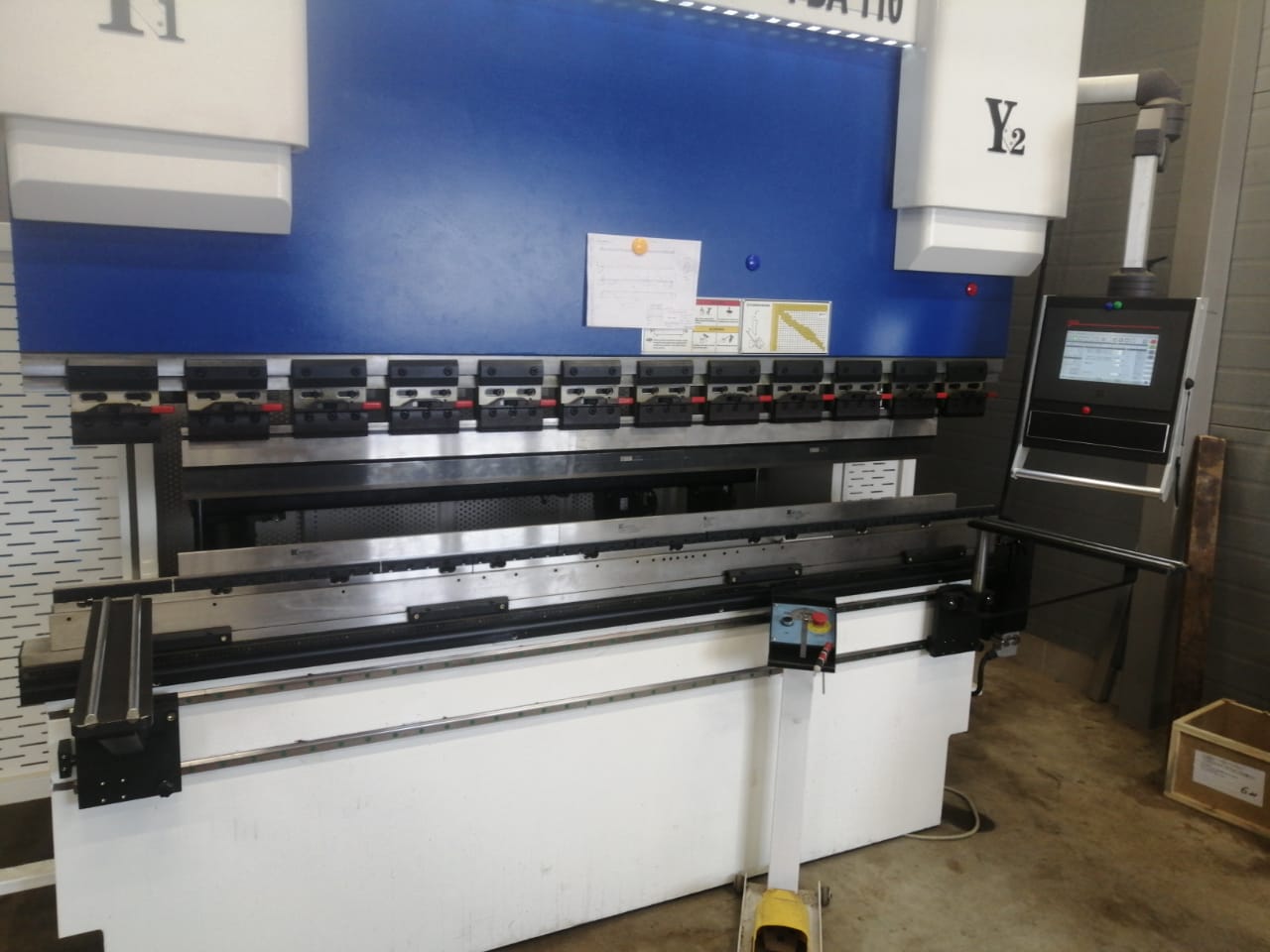

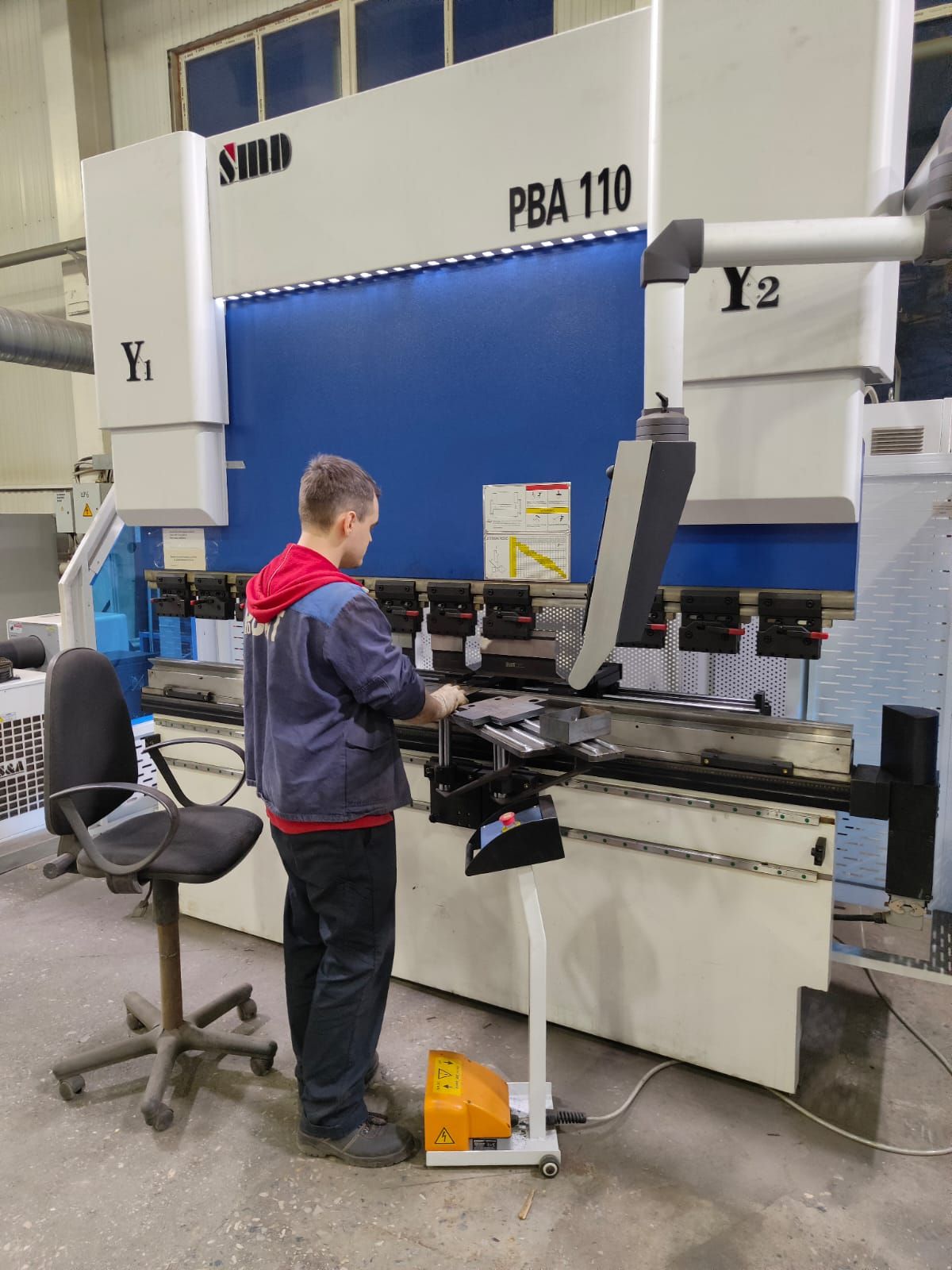

Гидравлические листогибочные прессы SMD. Серия PBA

Гидравлические листогибочные прессы SMD. Серия PBA
  • Производитель: SMD

    Страна: Нидерланды   Страна сборки: Китай

  • Кол-во управляемых осей: до 4

    Усилие: 40 - 500 т

    Длина гиба: 1300 - 6000 мм

Связь с ведущим специалистом +7 (717) 272-75-72

Узнать цену

Вы выбрали: Гидравлические листогибочные прессы SMD. Серия PBA

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Гидравлические листогибочные прессы SMD. Серия PBA

Подобрать аналог

Вы выбрали: Гидравлические листогибочные прессы SMD. Серия PBA

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Прессы серии PBA – листогибочные прессы с увеличенным ходом верхней траверсы и горловиной в боковых стойках. Отличаются высокой скоростью работы и улучшенными характеристиками. Оснащены электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ пропорциональными клапанами c использованием оптических линеек.

Автоматическая регулировка усилия осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов позволяют быстро получать качественное изделие.

Гидравлический блок с гидроаппаратурой от ведущих производителей Германии, гидравлические цилиндры, изготовленные из цельной заготовки с хонингованием рабочей поверхности и кованые поршни цилиндров с высокоточной обработкой и полированием, гарантируют длительный срок эксплуатации данного оборудования.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Гидравлические листогибочные прессы применяются для изготовления различных деталей  практически во всех отраслях машиностроения.

В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Та же ситуация и в авиационной отрасли промышленности.


Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования. Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое. На каждом шагу нам встречается вещь, в производстве которой принимал участие гидравлический листогибочный пресс.

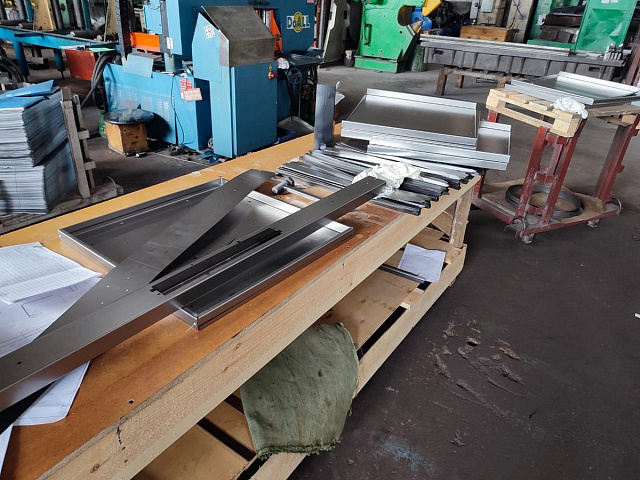

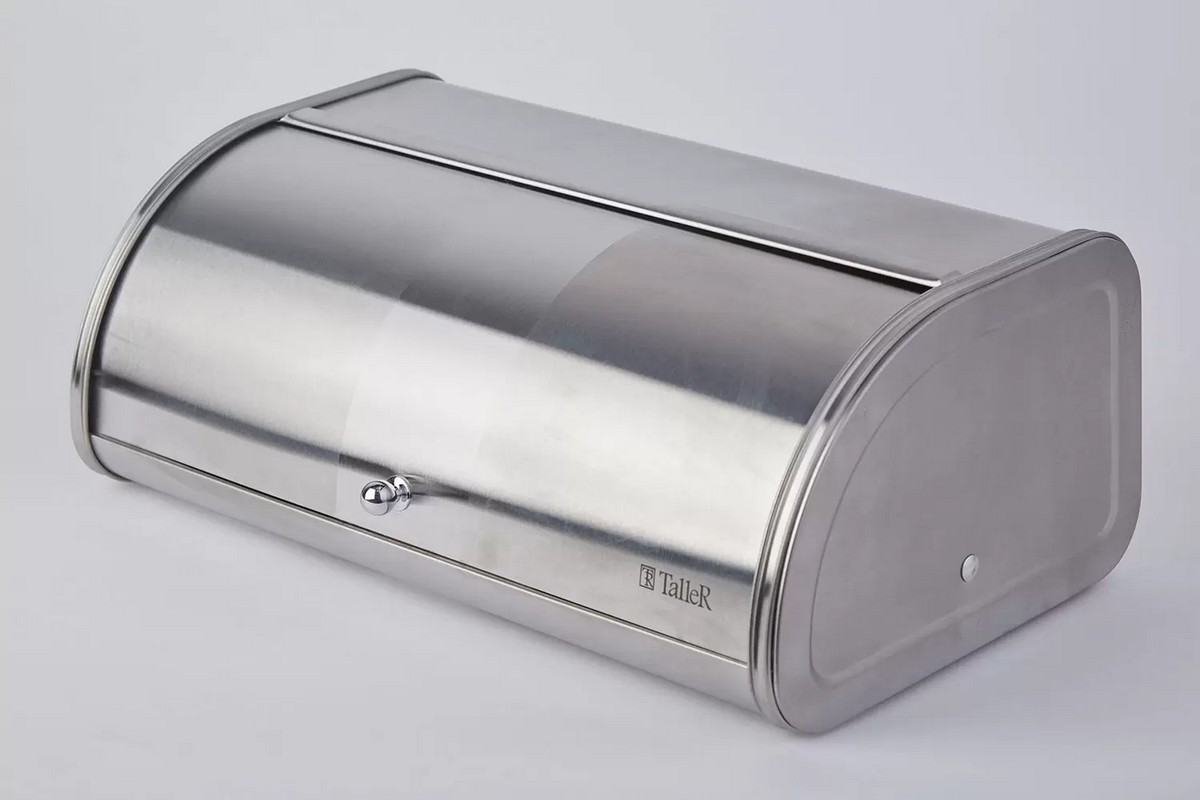

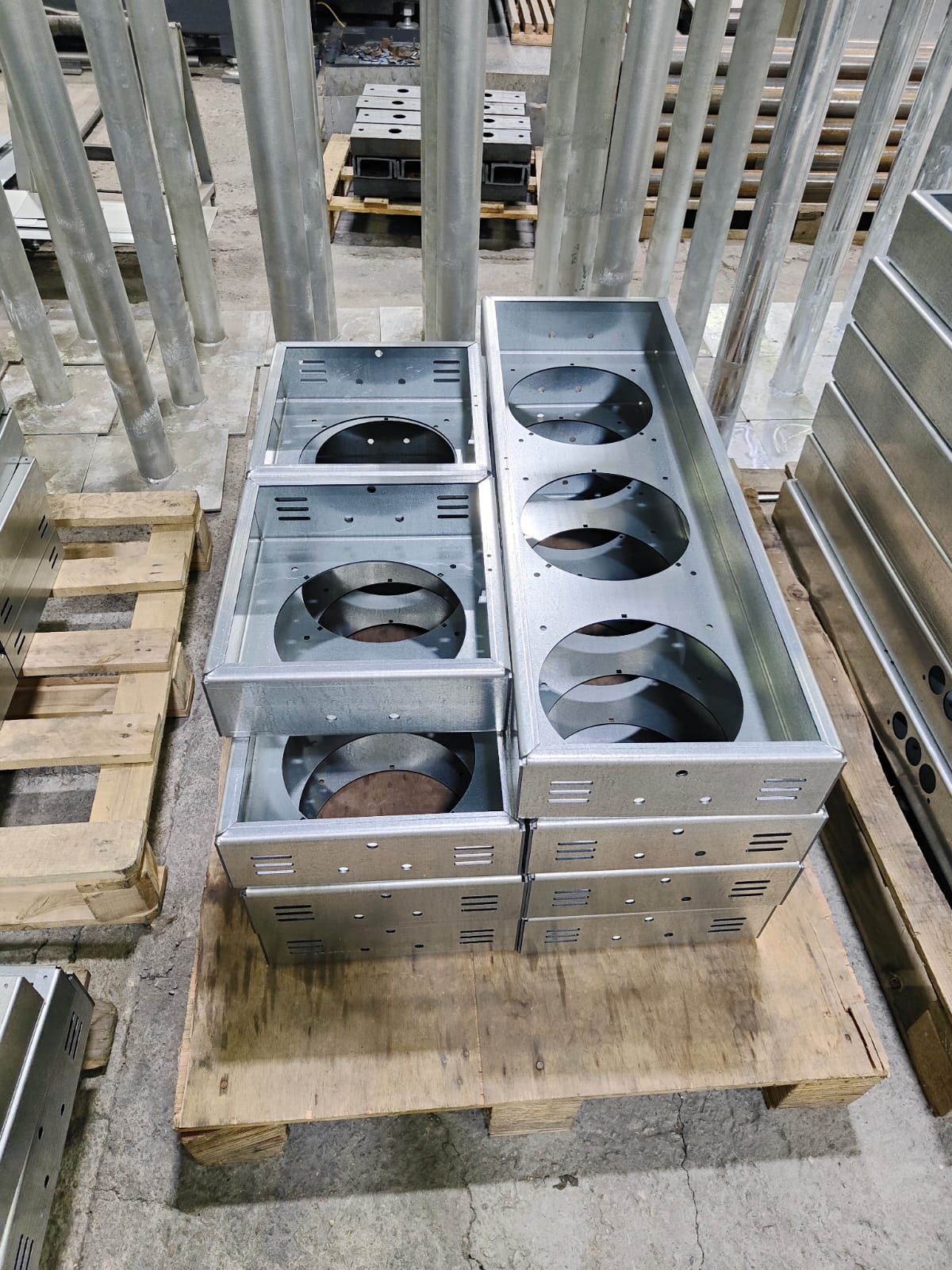

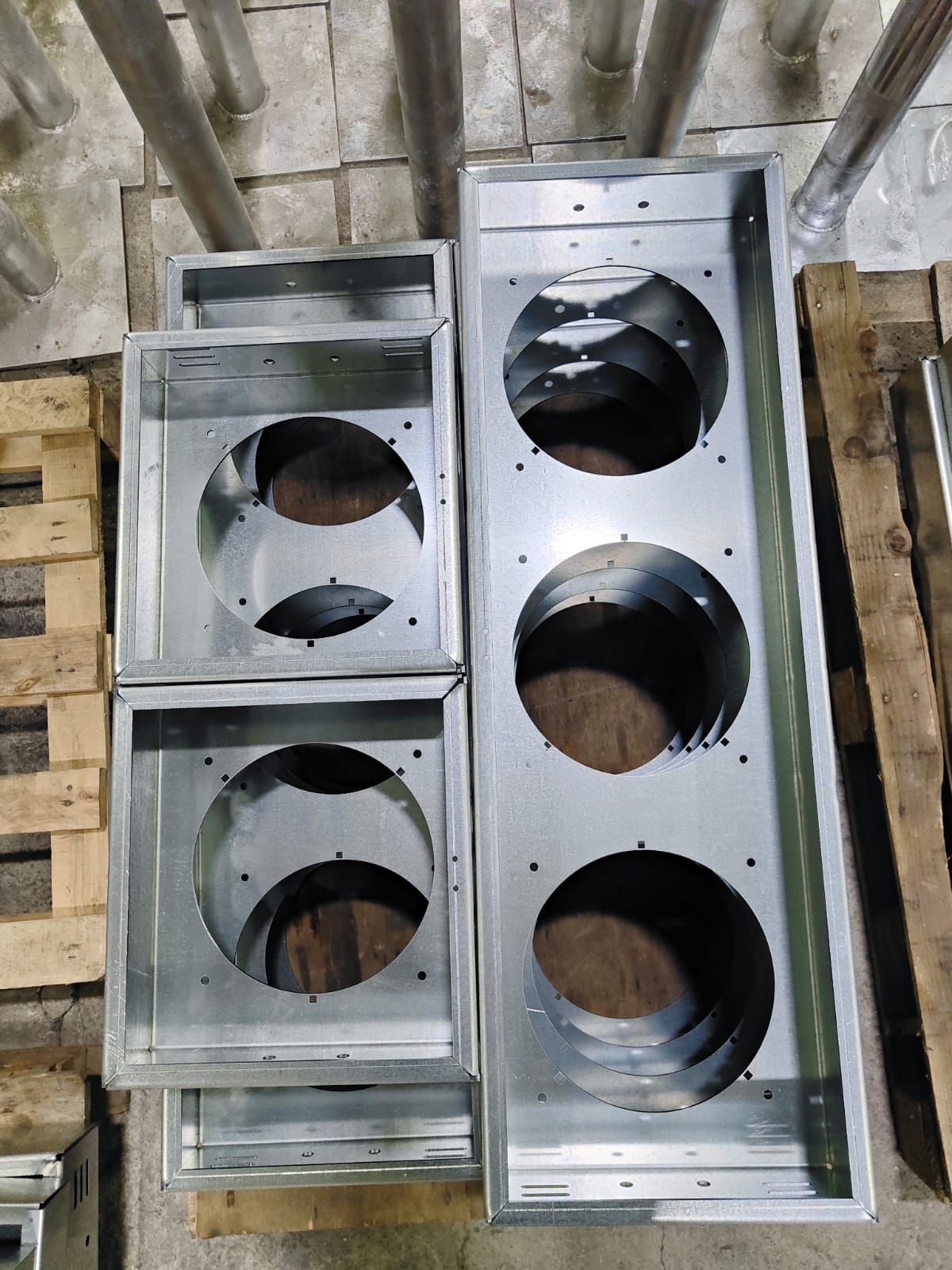

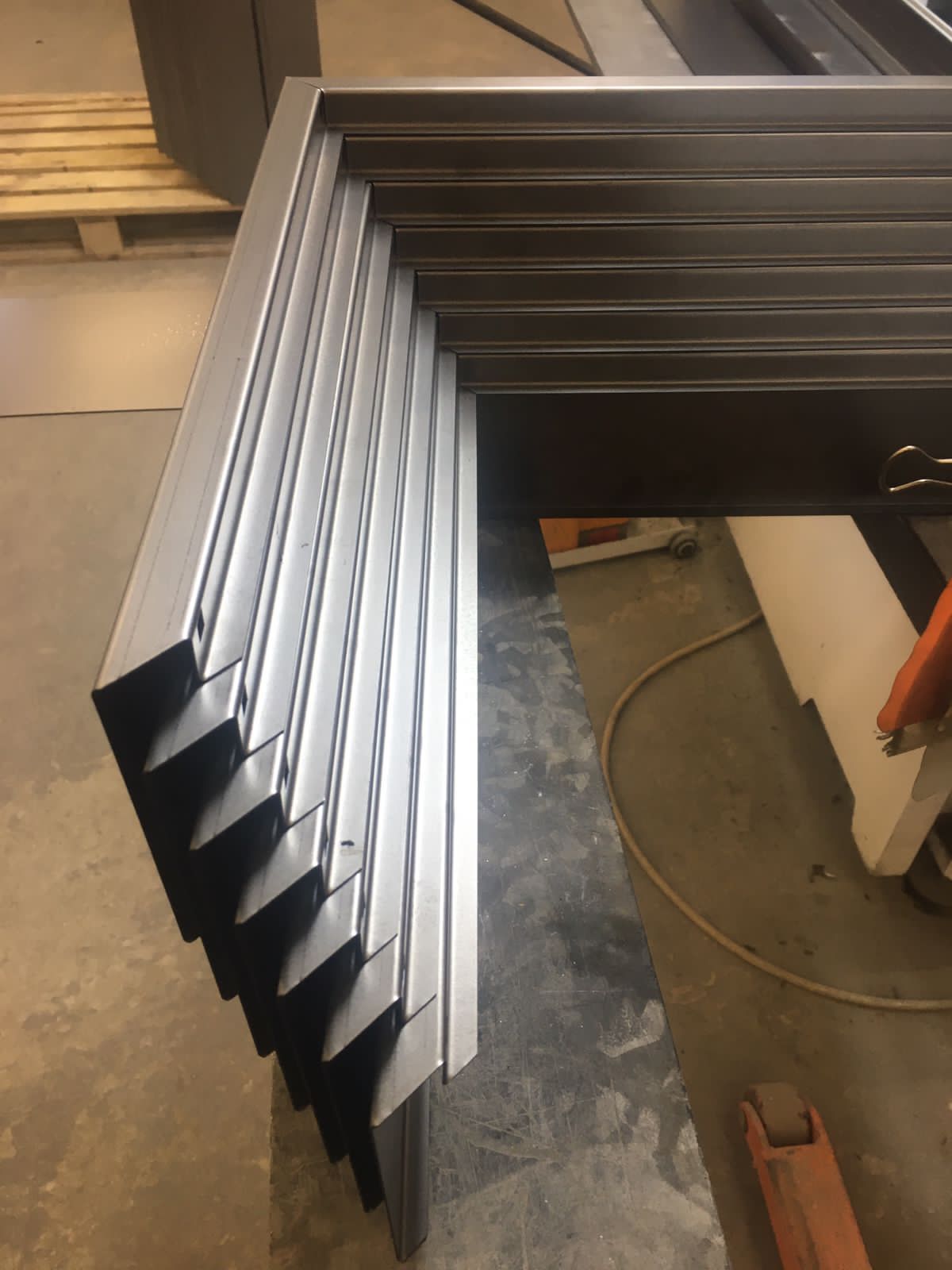

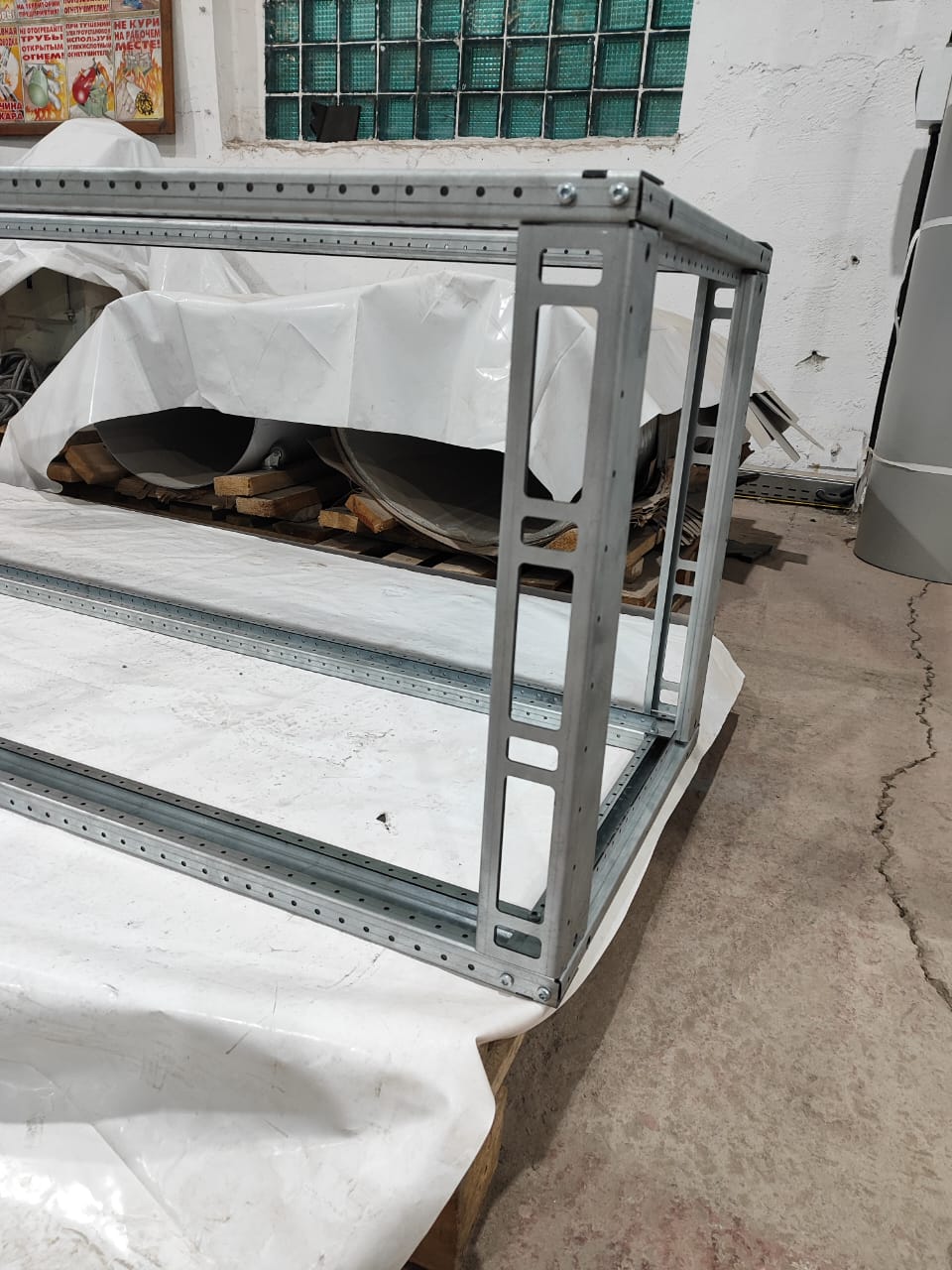

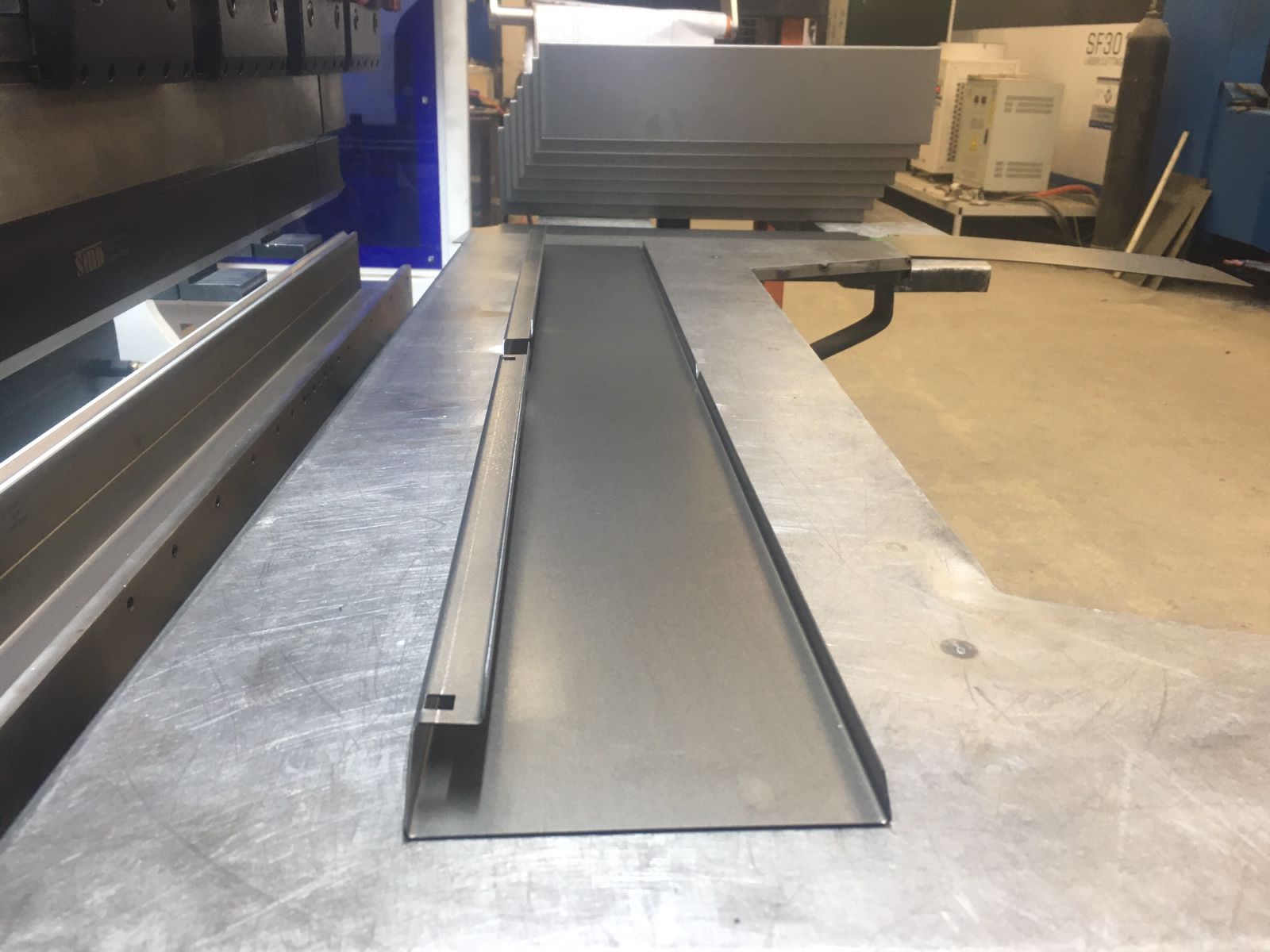

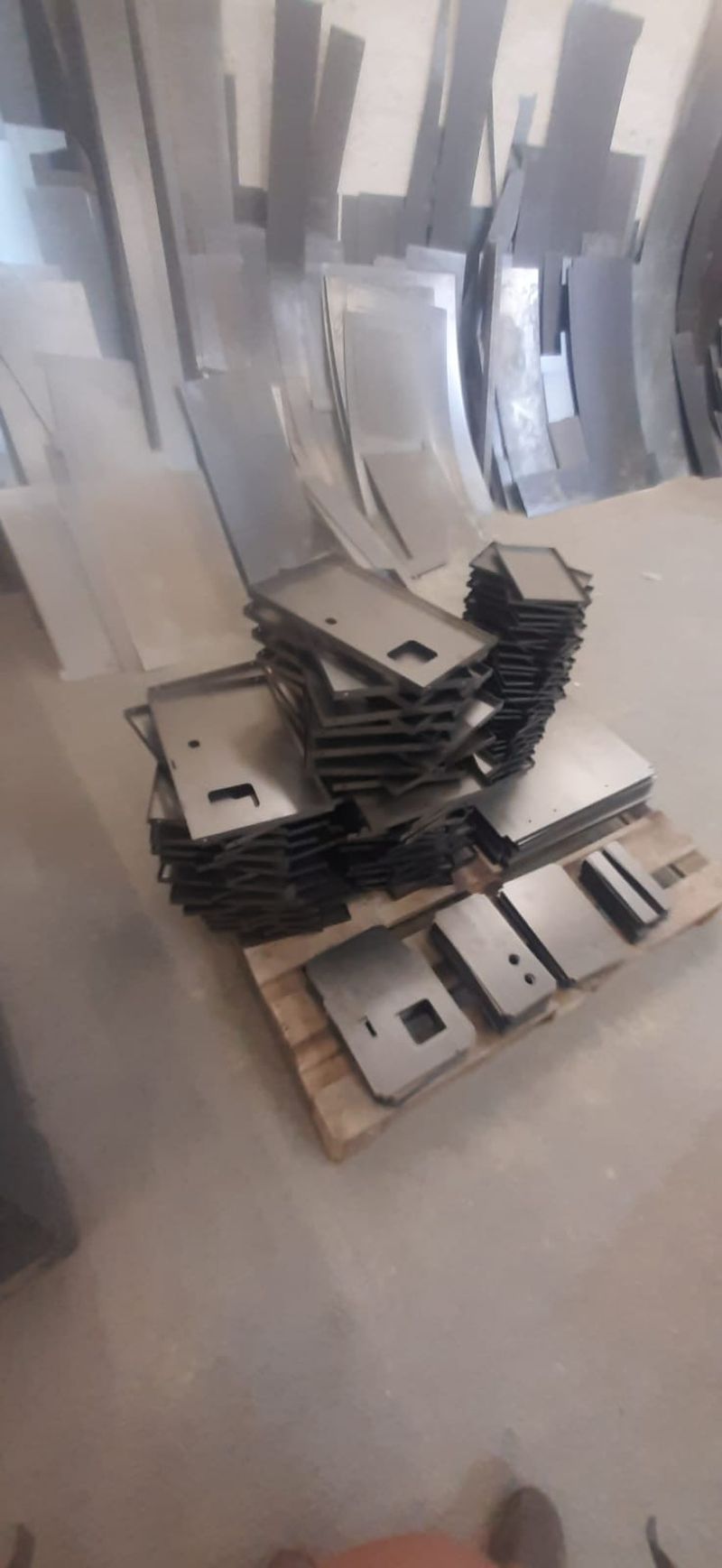

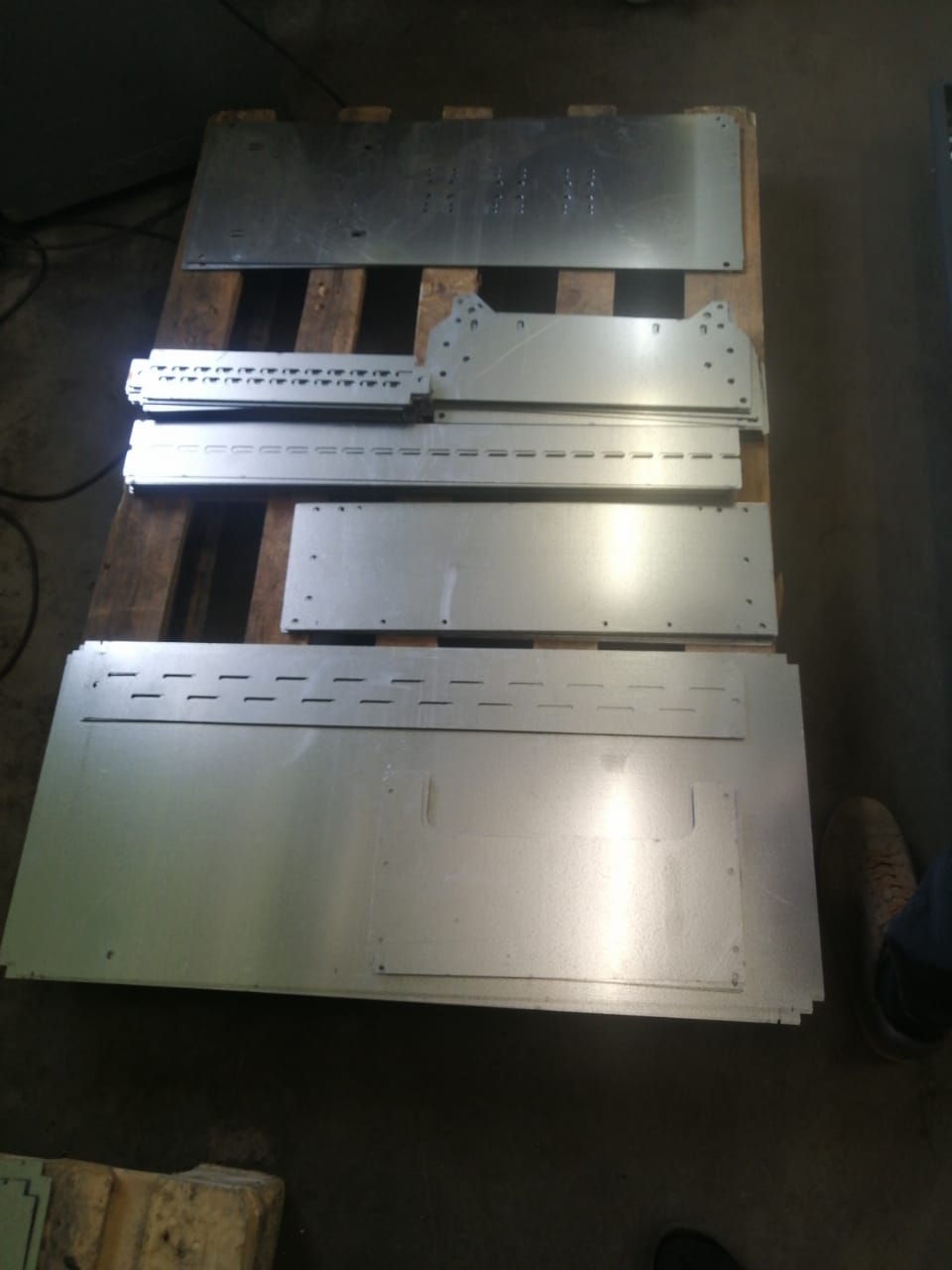

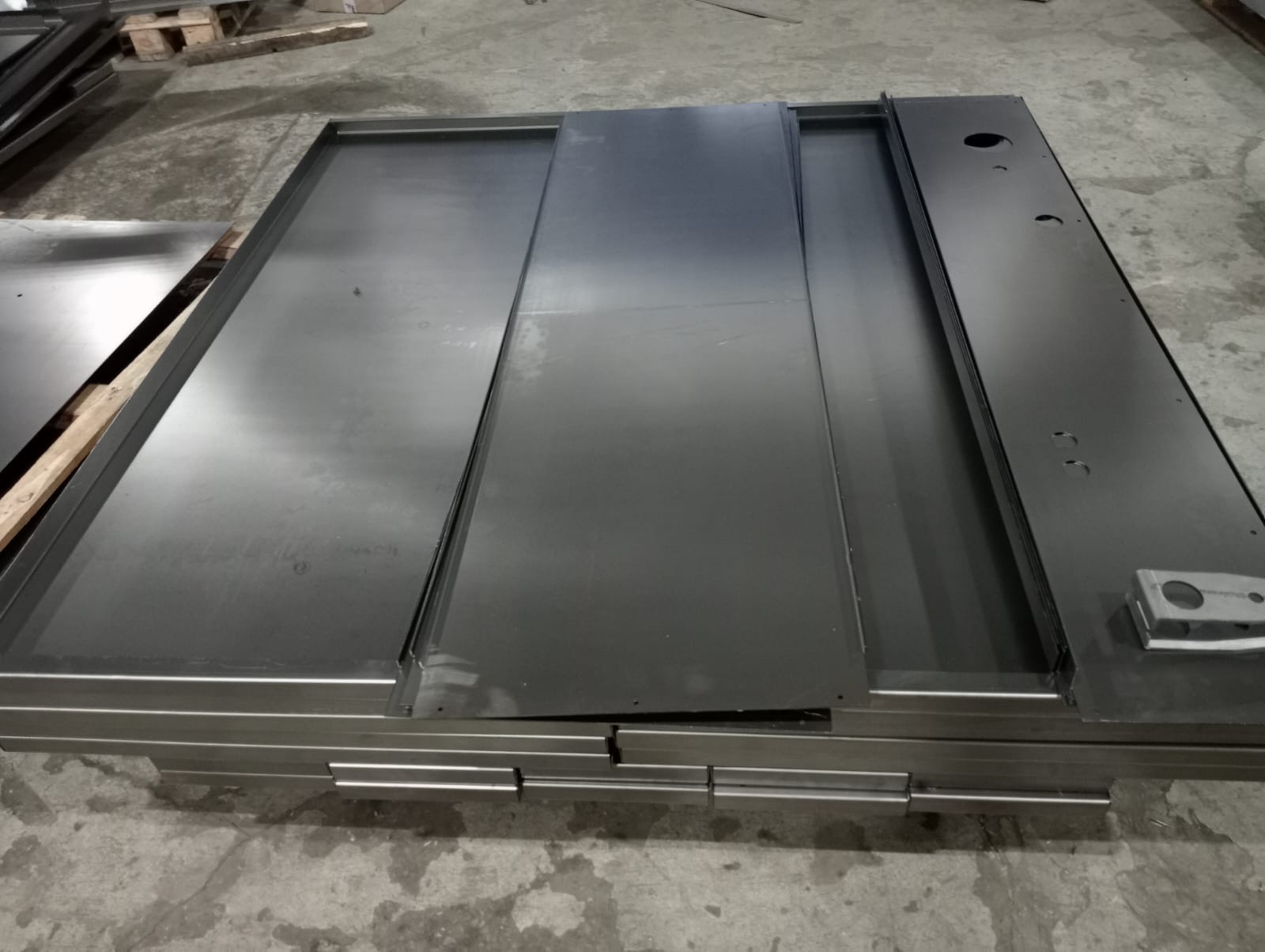

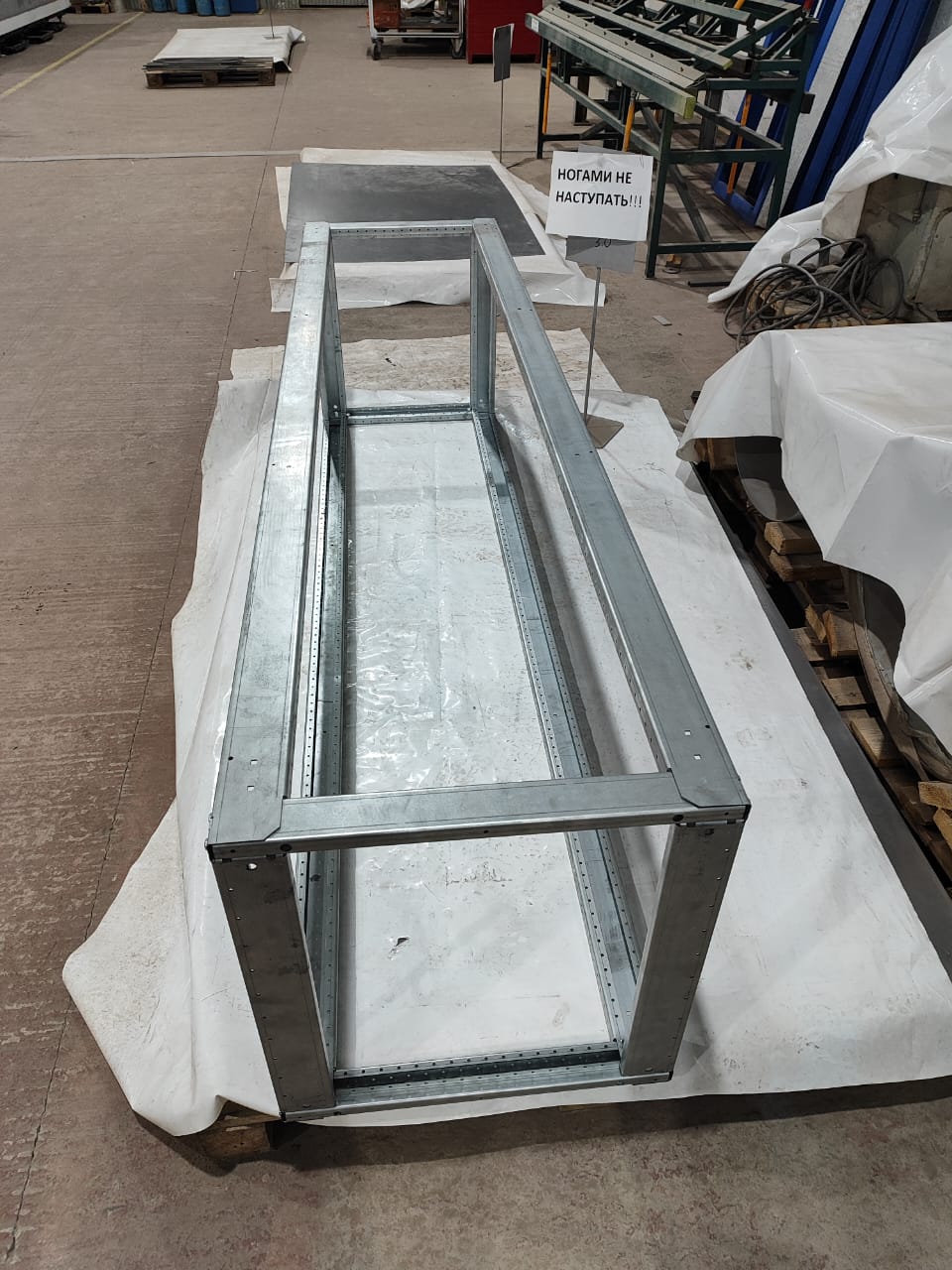

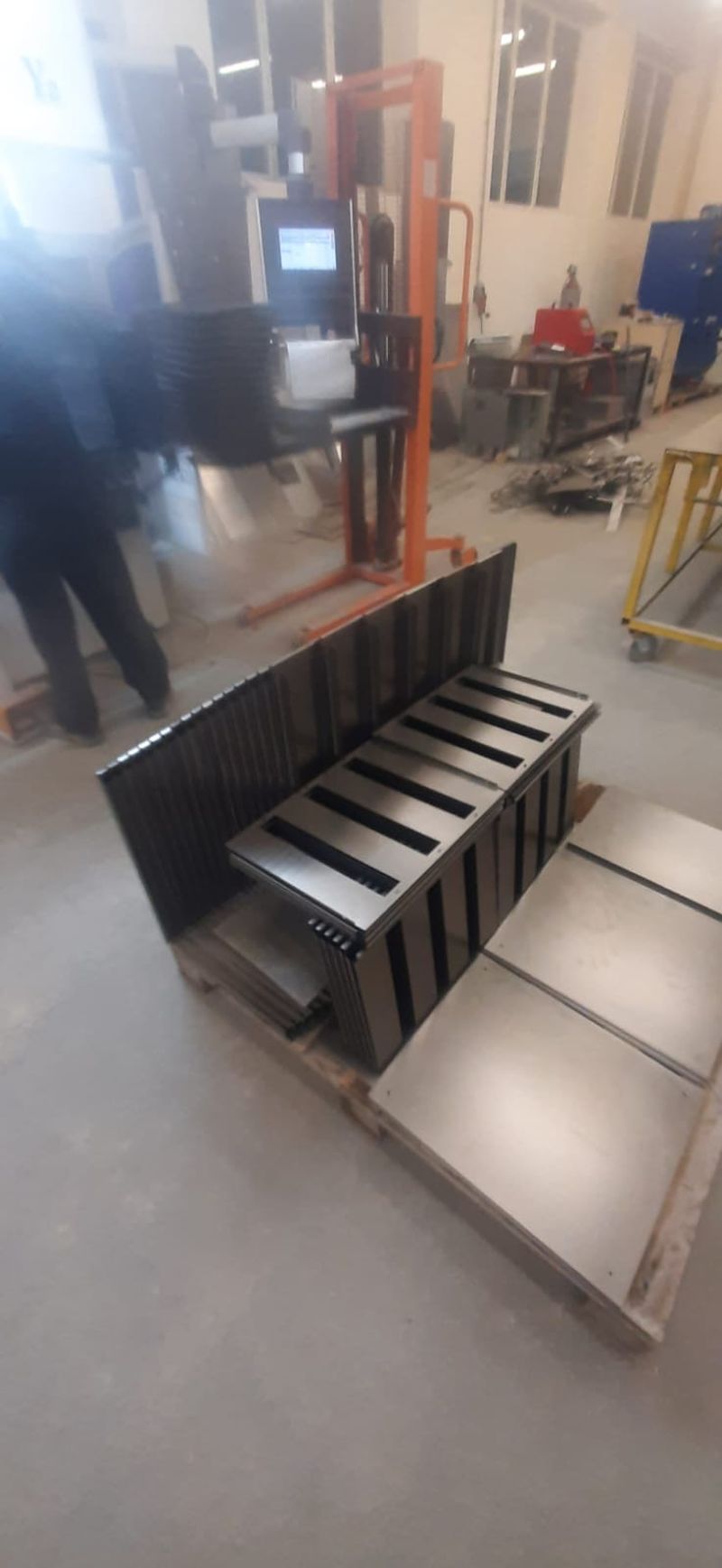

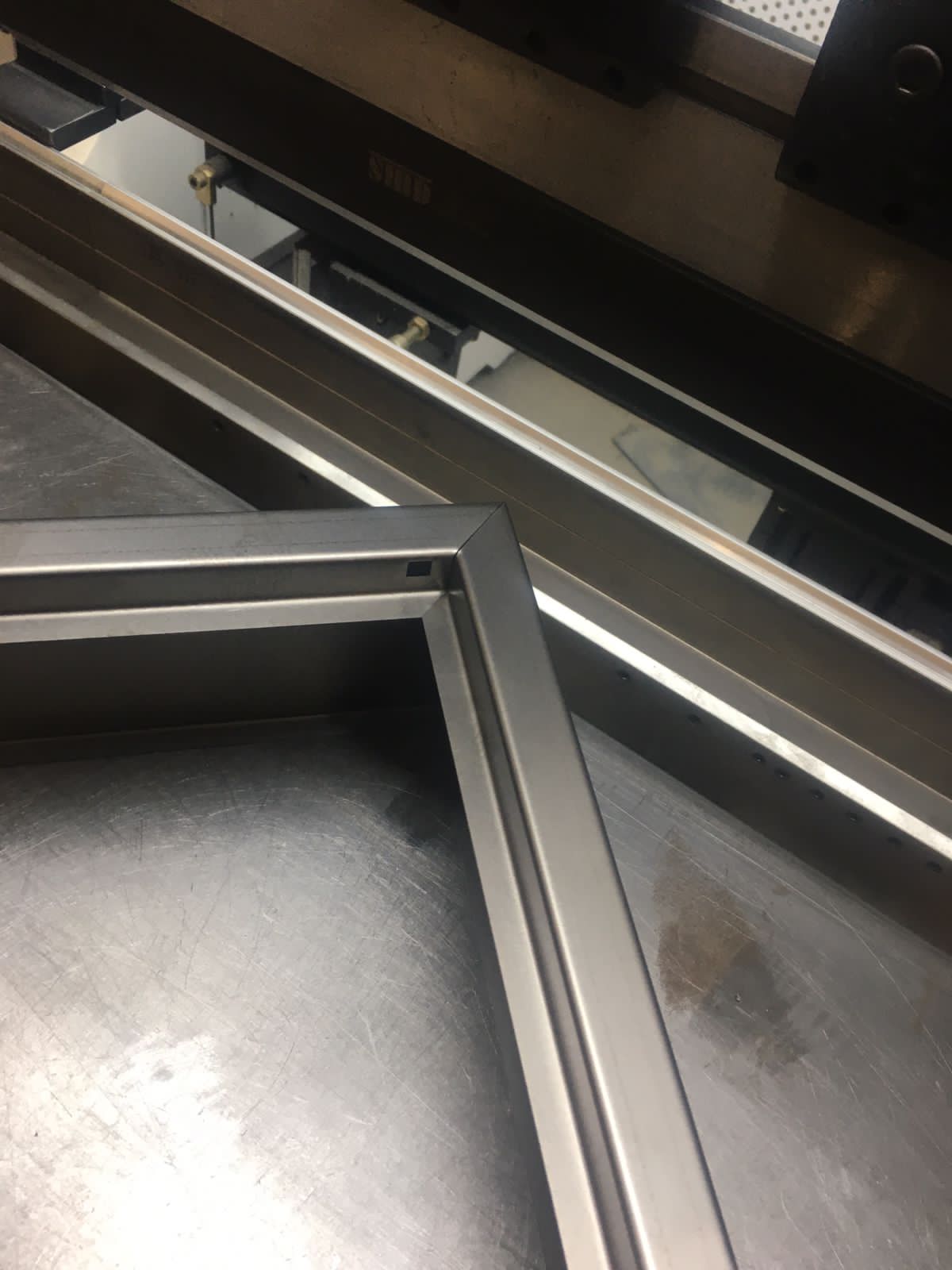

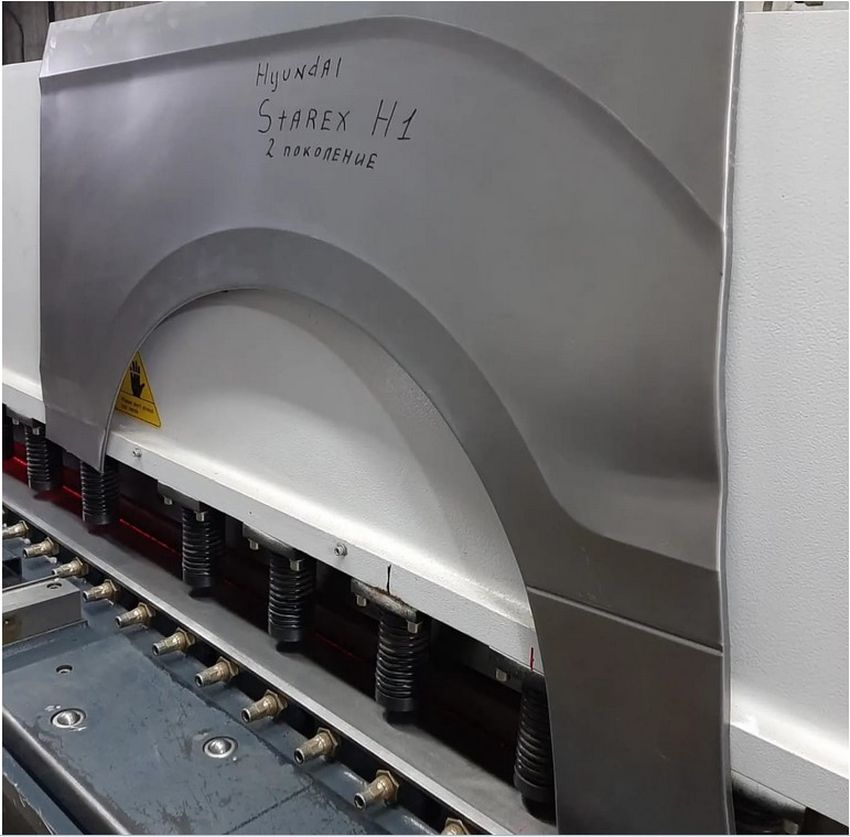

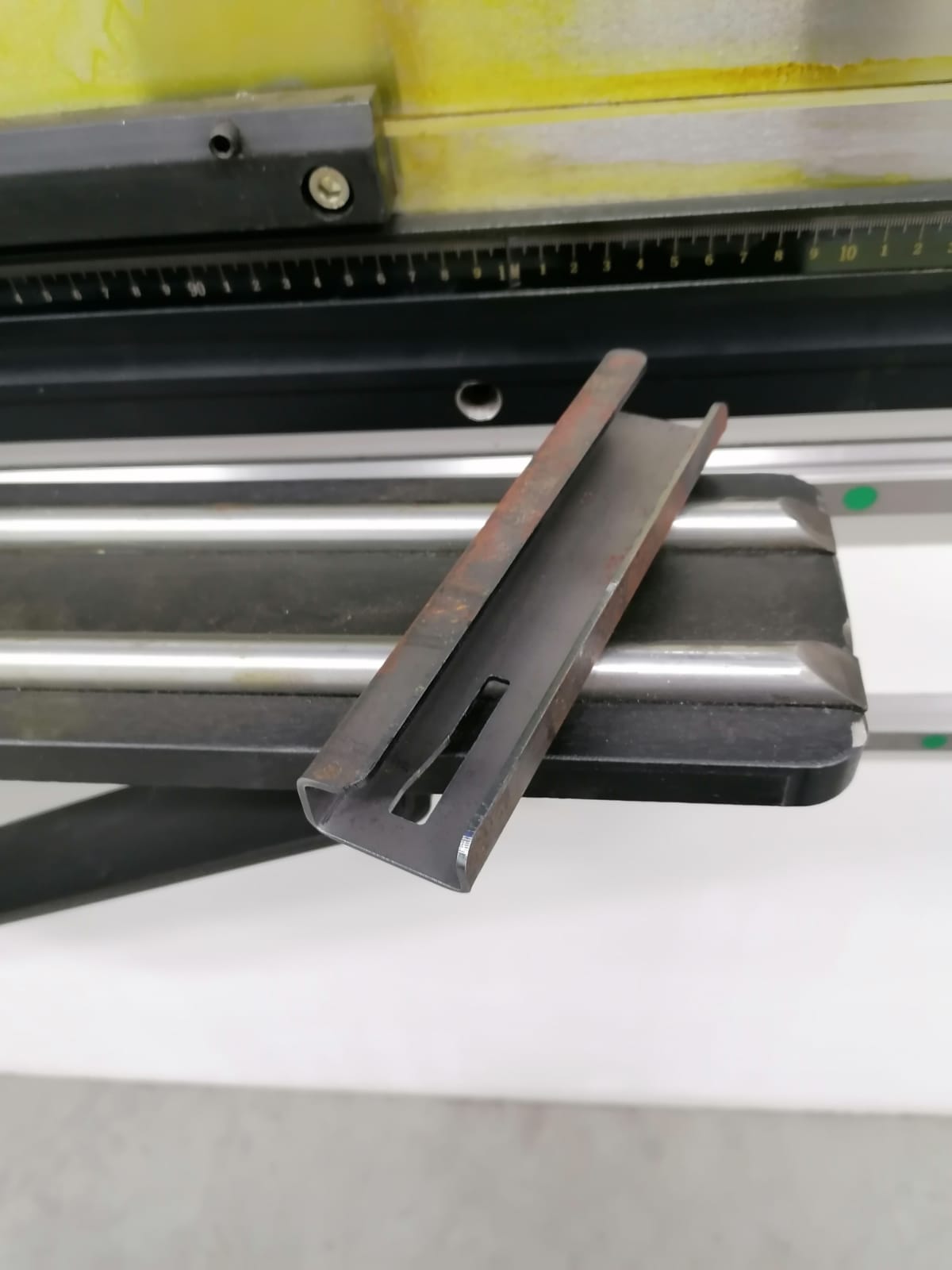

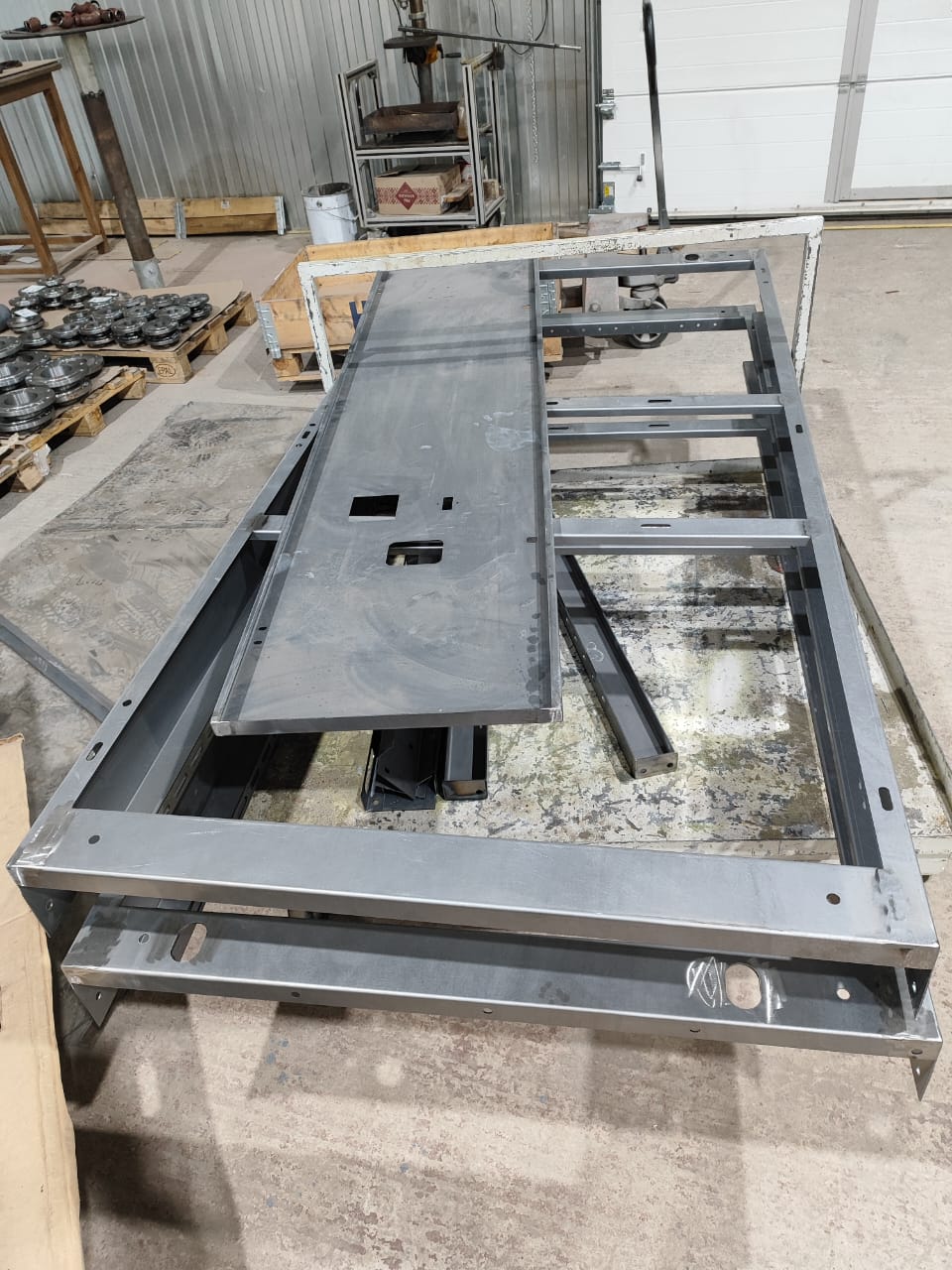

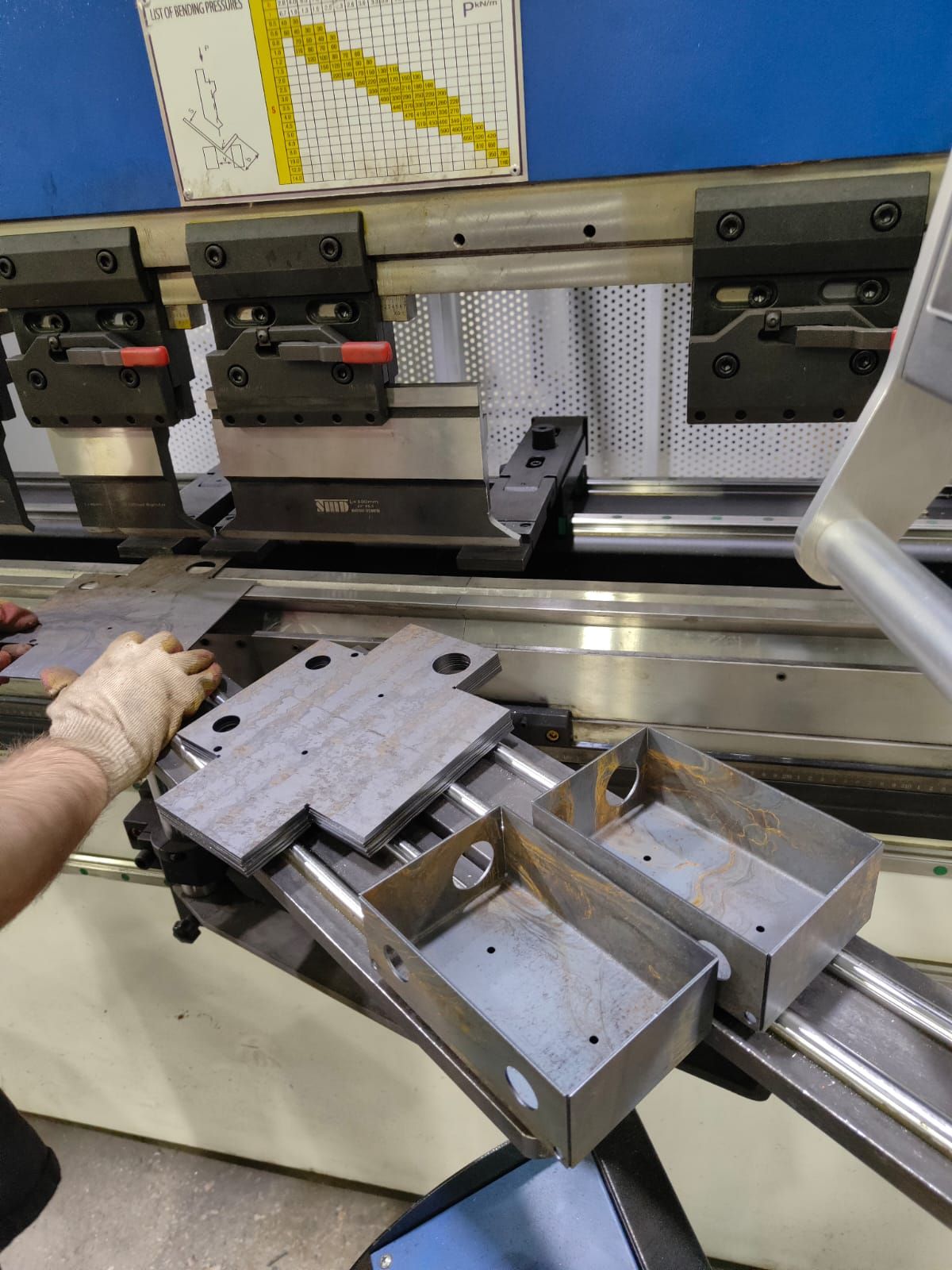

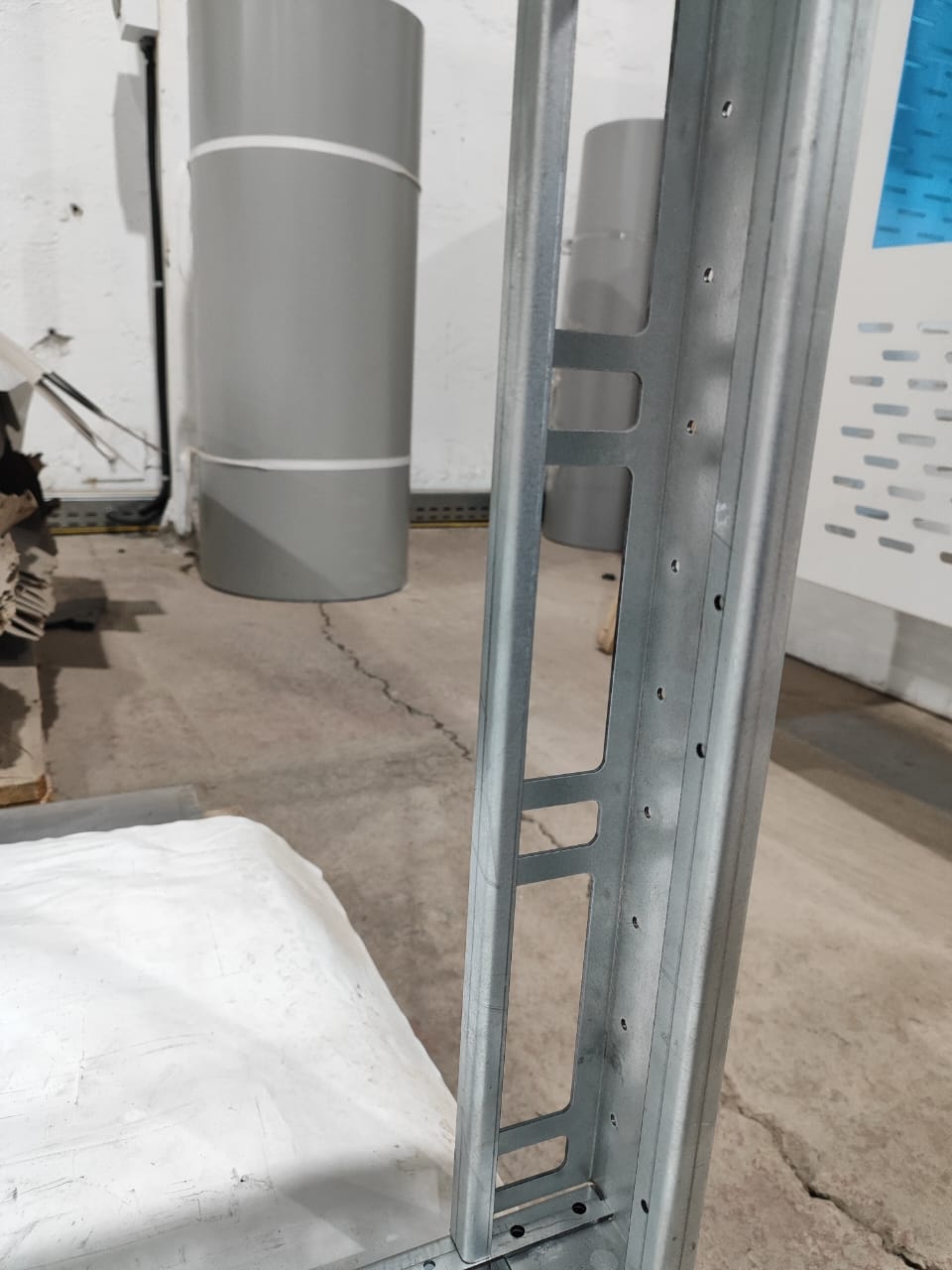

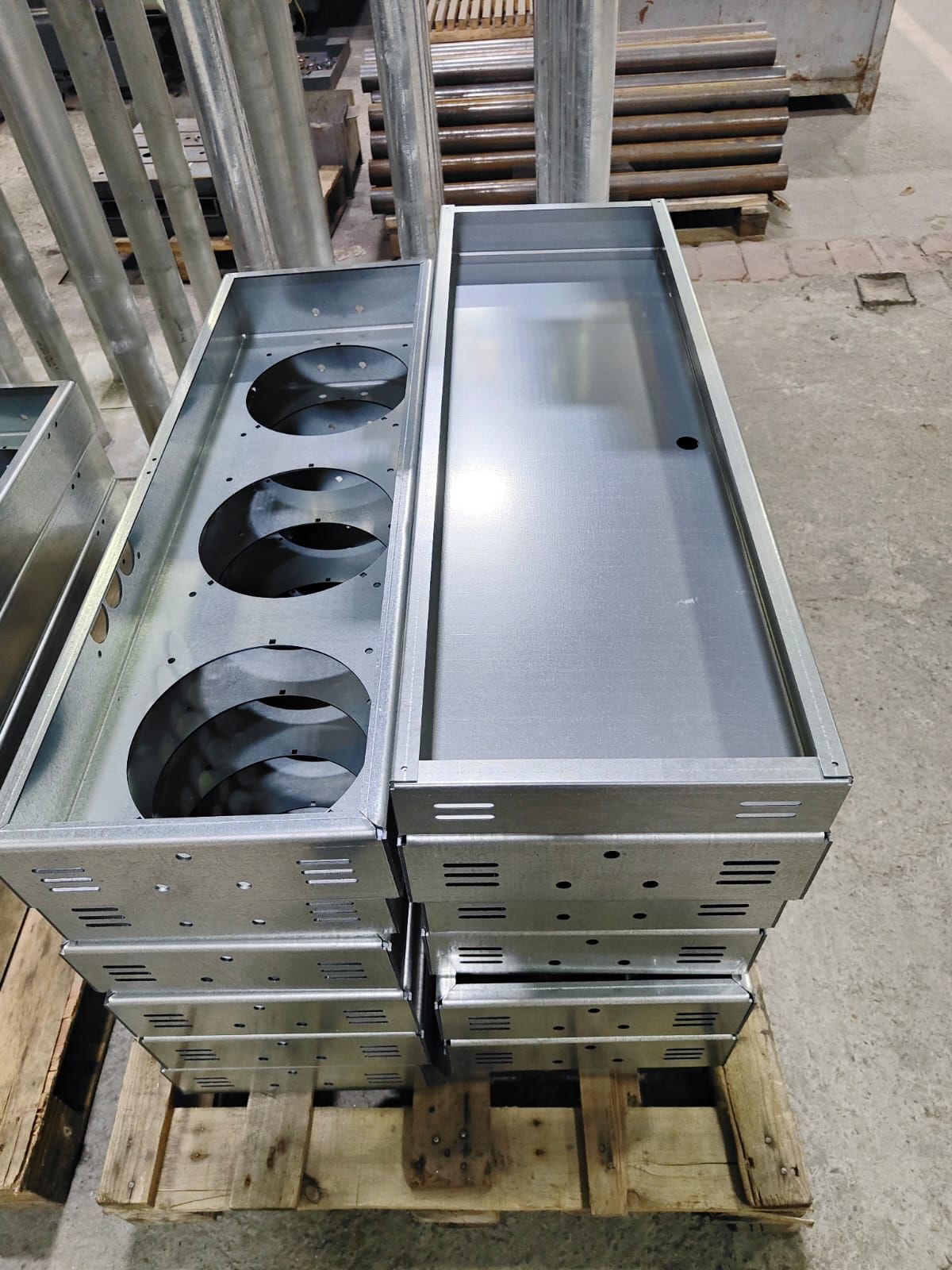

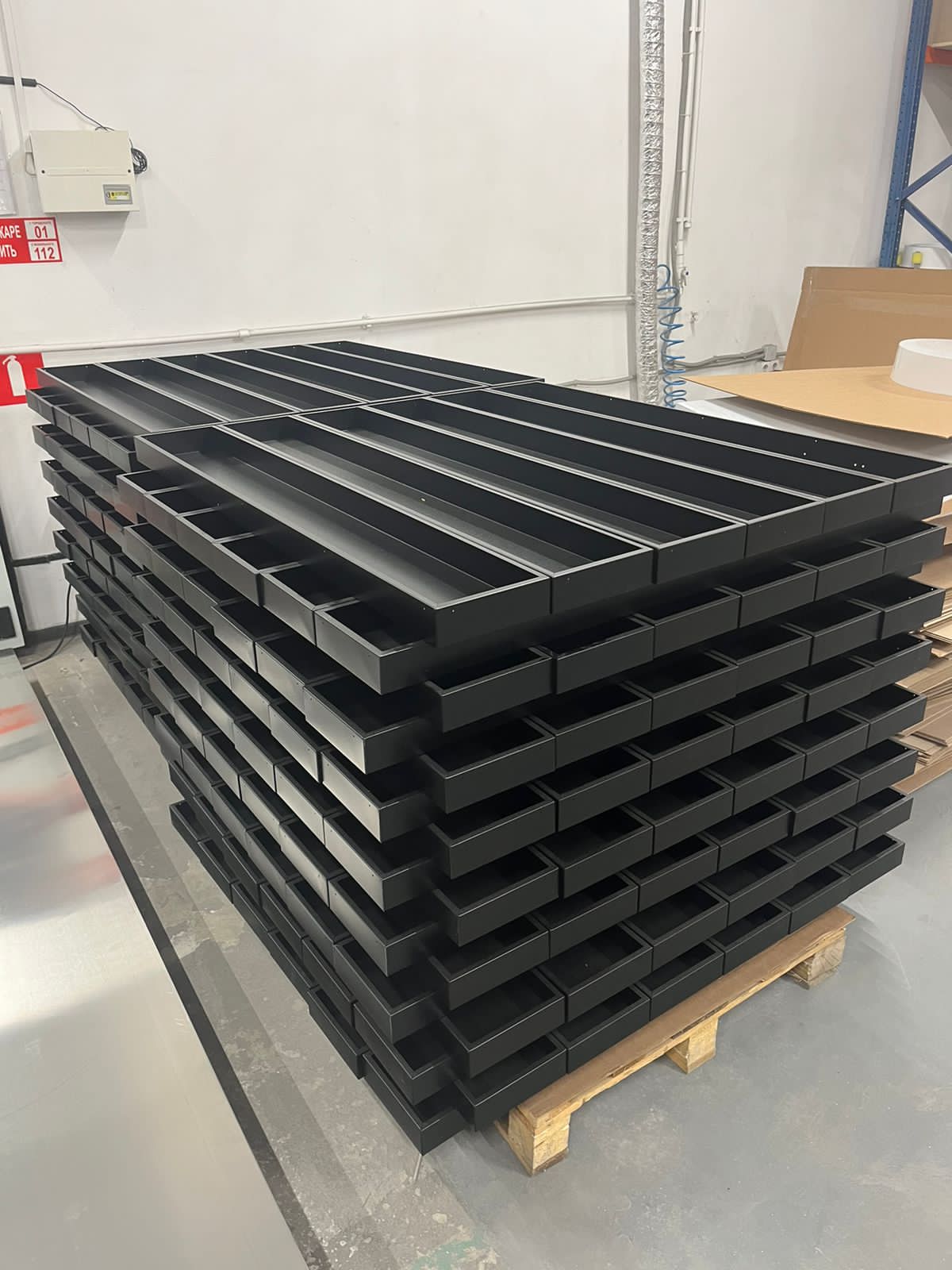

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


СТАНИНА

Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.


ПРЕССЫ

Оснащаются современными системами ЧПУ от всемирно известных компаний Delem (Нидерланды), Cybelec (Швейцария), ESA (Италия).


СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА

Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование) фирмы WILA (Нидерланды).



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

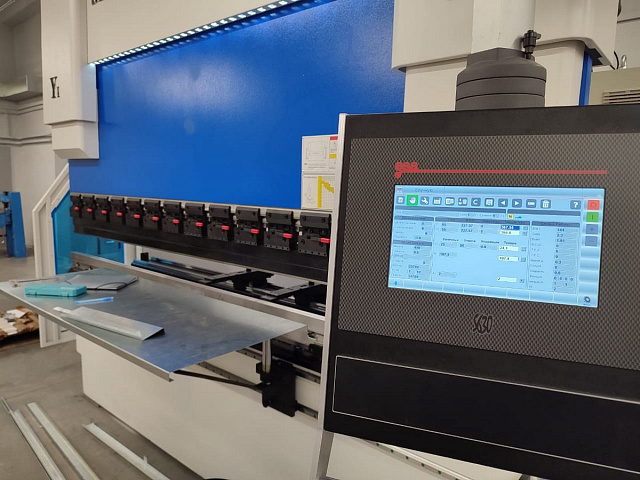

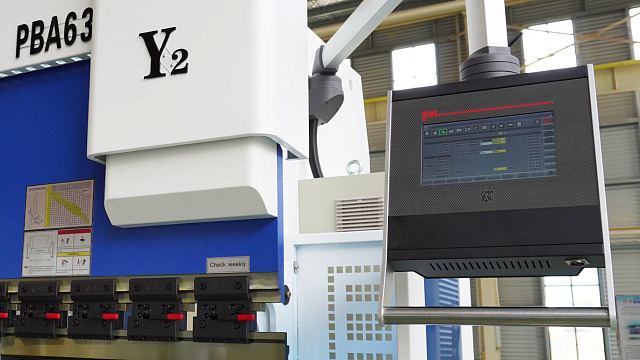

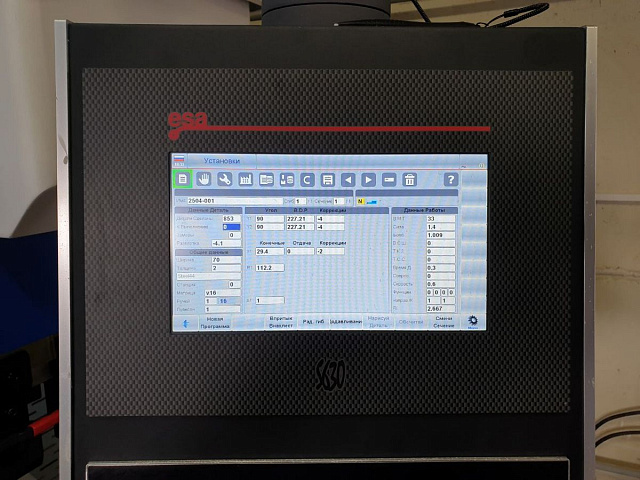

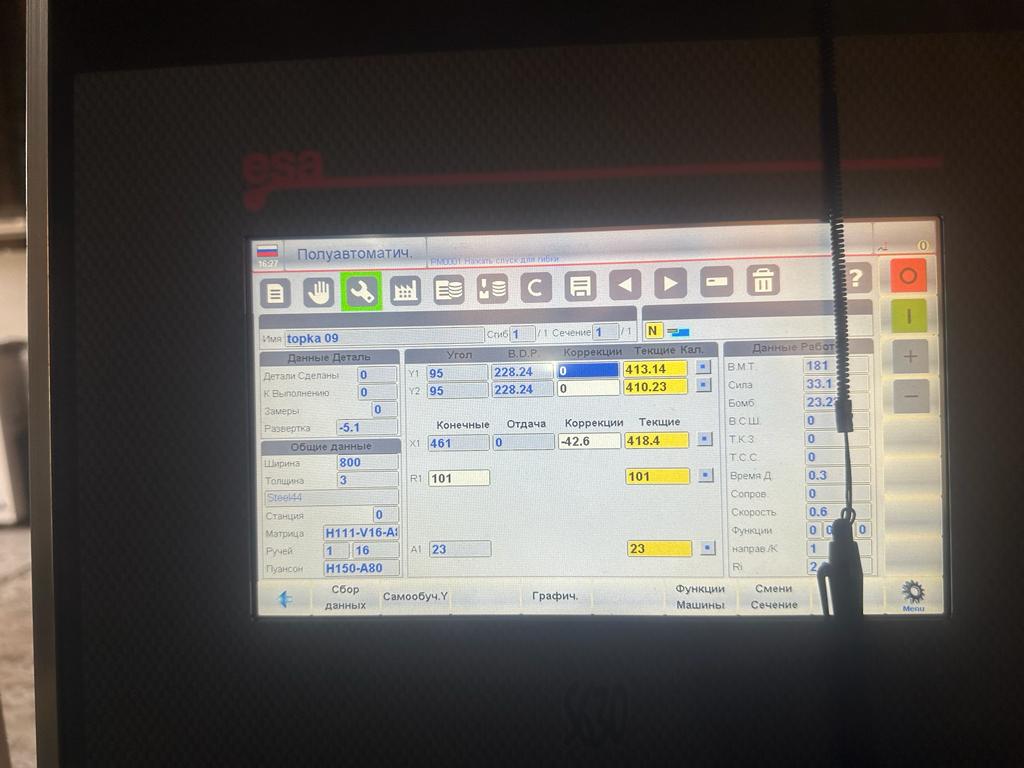

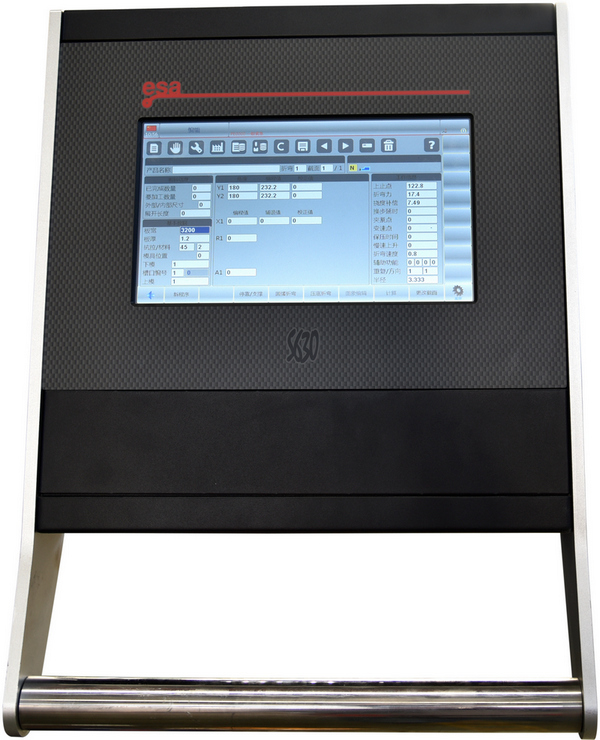

СИСТЕМЫ ЧПУ ESA S630 (ИТАЛИЯ)

2D-графика, 10” сенсорный дисплей, поддержка 4-х осей, программное обеспечение симуляции процесса гибки на удаленном ПК.


ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ СИМУЛЯЦИИ ПРОЦЕССА ГИБКИ

2.jpg 3.jpg


ЭЛЕКТРОГИДРАВЛИЧЕСКАЯ СИНХРОНИЗАЦИЯ ОСЕЙ Y1 И Y2

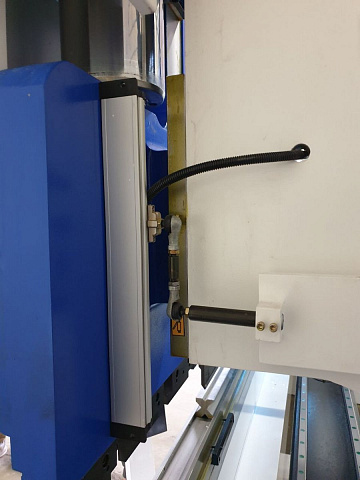

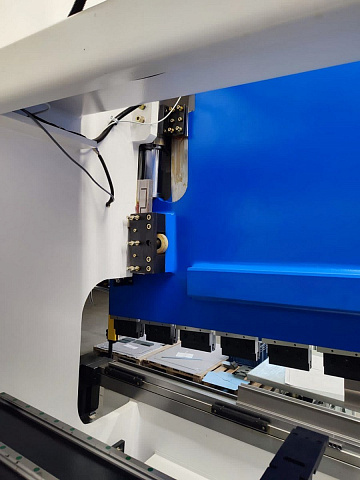

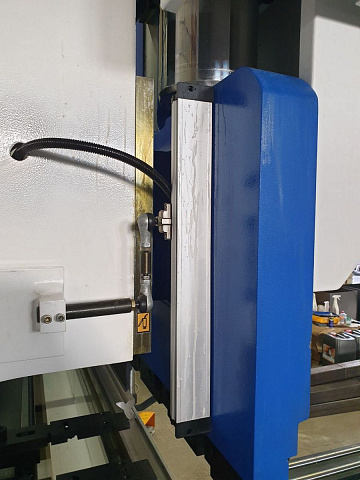

С системой компенсации деформации силовой конструкции (корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, линейных датчиков, считывающих перемещение верхней балки с точностью ±0,005 мм.

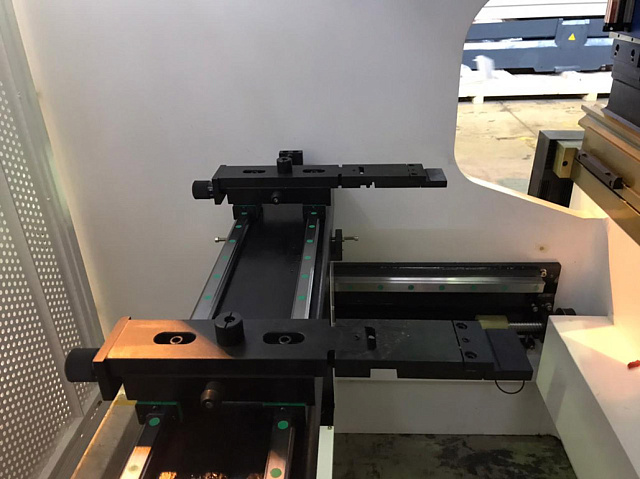

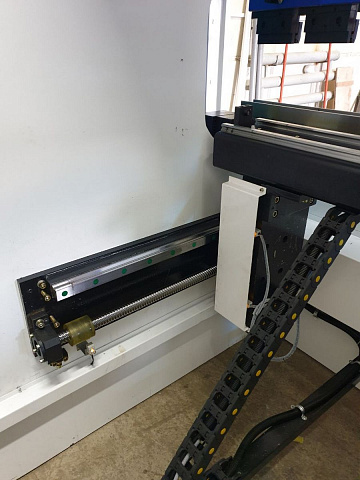

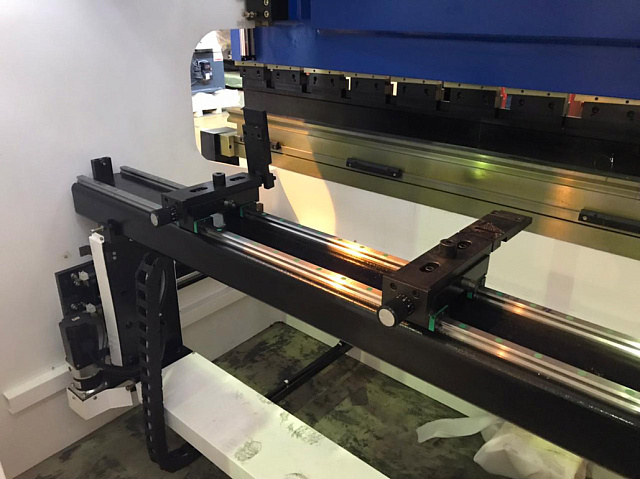

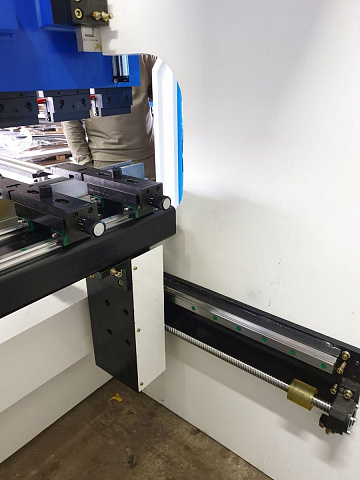

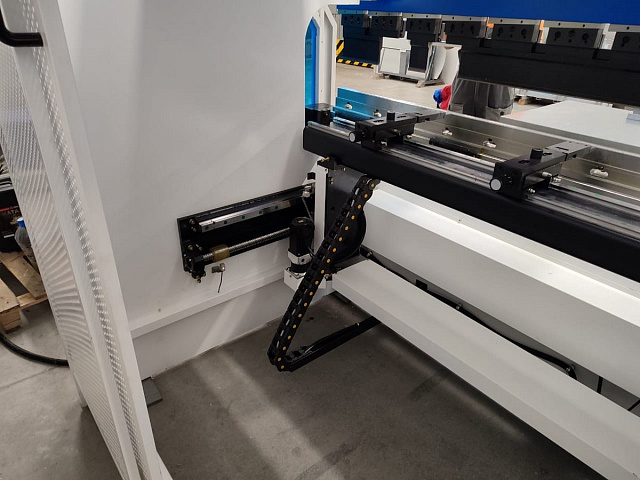

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАДНИЙ УПОР

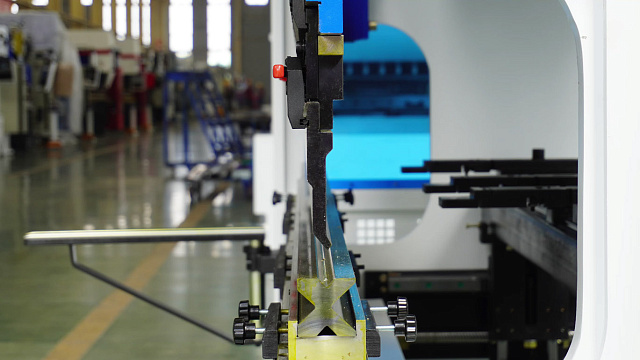

С автоматическим перемещением по оси X имеет ход 750 мм. Перемещение заднего упора осуществляется по линейным направляющим посредством высокоточной шарико-винтовой пары и сервомотора. Три откидывающихся упорных блока в ручную перемещаются по двум линейным направляющим вдоль балки заднего упора (оси Z), оснащены тремя упорными поверхностями и ручной регулировку по высоте (ось R). Каждый упорный блок оснащен лимбом для точной подстройки по оси X.

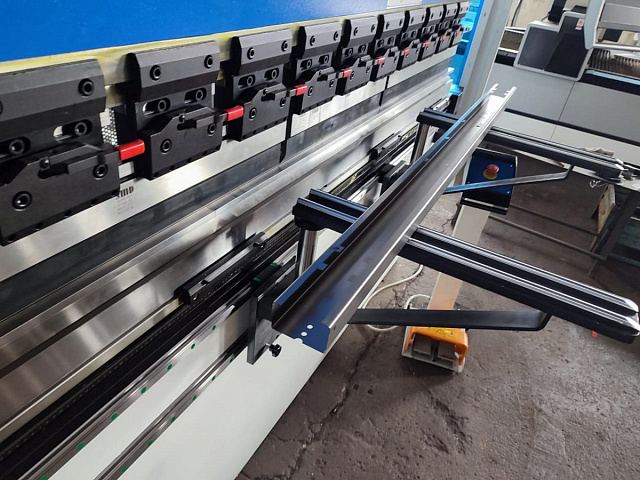

ДВА ПОДВИЖНЫХ ПЕРЕДНИХ СУППОРТА, РЕГУЛИРУЕМЫХ ПО ШИРИНЕ И ВЫСОТЕ

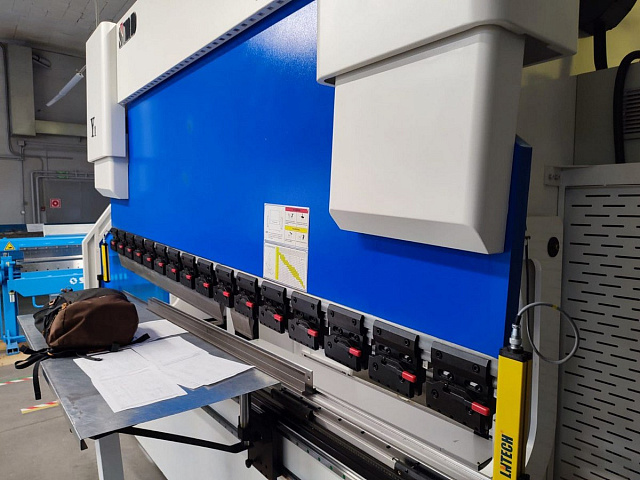

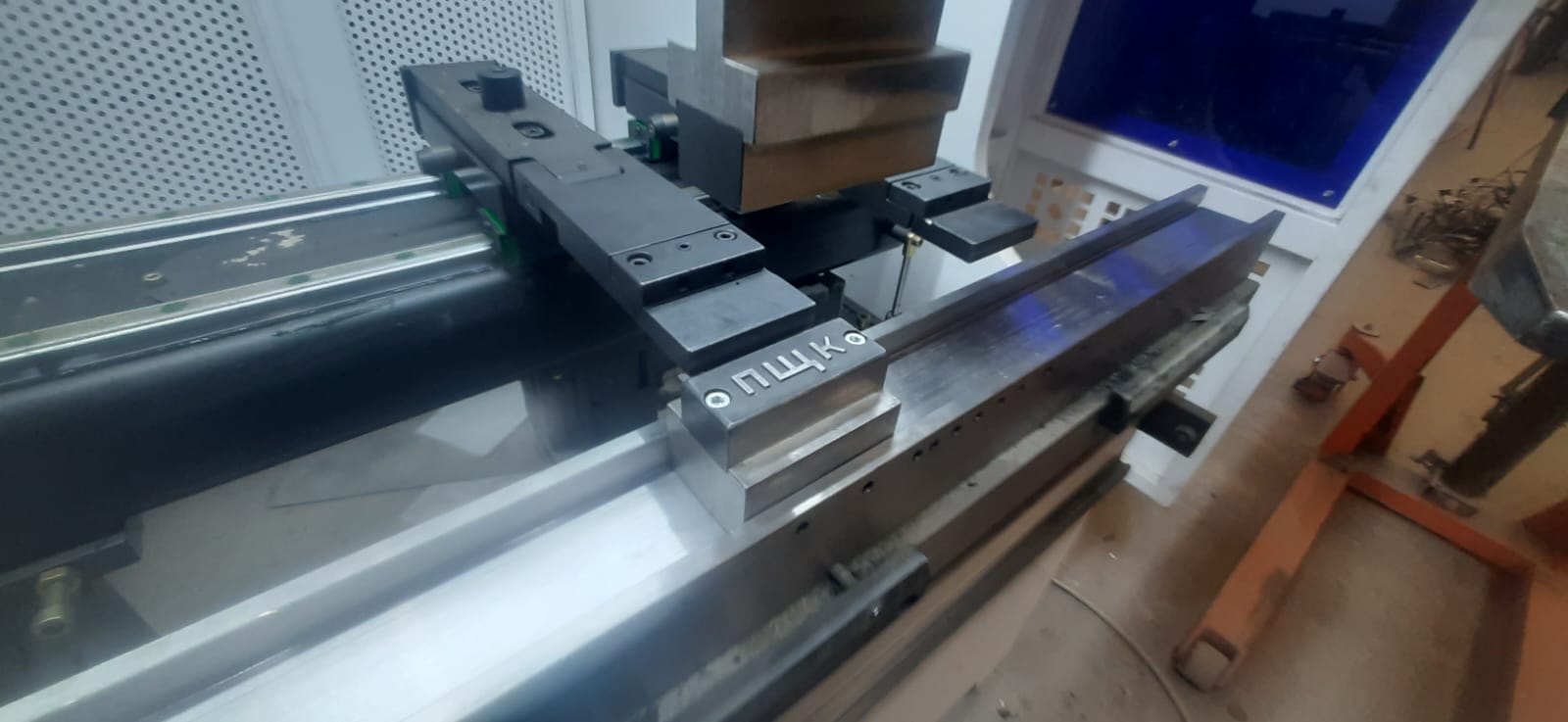

КОМПЛЕКТ СЕКЦИОННЫХ ДЕРЖАТЕЛЕЙ ДЛЯ ПУАНСОНОВ С УСТРОЙСТВОМ БЫСТРОГО КРЕПЛЕНИЯ

Тип Amada/Promecam.



СТОЛ СКОНСТРУИРОВАН ПОД КРЕПЛЕНИЕ МАТРИЦ ЕВРОПЕЙСКОГО ТИПА, ШИРИНОЙ 60 ММ

ПУАНСОН И МАТРИЦА ИМЕЮТ ИНДУКЦИОННО ЗАКАЛЕННЫЕ ПОВЕРХНОСТИ (HRC 52-58)



МОТОРИЗИРОВАННАЯ СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА ВЕРХНЕЙ ТРАВЕРСЫ СТОЛА (БОМБИРОВАНИЕ) ФИРМЫ WILA (НИДЕРЛАНДЫ)


CИСТЕМА КОМПЕНСАЦИИ ПРОГИБА

Необходима при гибке изделий длиной более 2 м для исключения разницы углов по всей длине заготовки. Моторизованная система работает в автоматическом режиме. Параметры работы просчитываются системой ЧПУ в зависимости от введенных параметров заготовки и используемого инструмента.



ПОДВЕСНОЙ ПУЛЬТ УПРАВЛЕНИЯ И ФУНКЦИОНАЛЬНАЯ НОЖНАЯ ПЕДАЛЬ

Подвижные боковые ограждения безопасности, снабженные концевыми выключателями.


ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ)


ГИДРАВЛИЧЕСКИЙ НАСОС SUNNY (США)


ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ И ПРОПОРЦИОНАЛЬНАЯ ГИДРАВЛИКА

От ведущего европейского производителя BOSCH-REXROTH (Германия)


ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ И СИСТЕМА БЕЗОПАСНОСТИ МАРОК SCHNIEDER (ФРАНЦИЯ)



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Различные конфигурации задних упоров:


- 2 ОСИ УПРАВЛЯЮТСЯ ЧПУ (Х, R)


- 4 ОСИ УПРАВЛЯЮТСЯ ЧПУ (Х, R, Z1, Z2)


- 5 ОСЕЙ УПРАВЛЯЮТСЯ ЧПУ (Х, X1, R, Z1, Z2)


- 6 ОСЕЙ УПРАВЛЯЮТСЯ ЧПУ (Х1, X2, R1, R2, Z1, Z2)


ДОПОЛНИТЕЛЬНЫЕ ПАЛЬЦЫ ЗАДНЕГО УПОРА


ШИРОКИЙ СТОЛ ДЛЯ УСТАНОВКИ МНОГОРУЧЬЕВЫХ МАТРИЦ


ЧПУ: DELEM (НИДЕРЛАНДЫ) / CYBELEC (ШВЕЙЦАРИЯ) / ESA (ИТАЛИЯ)


ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

- ПО «Delem Profile-on-windows» 2D

- ПО «Delem Profile-on-windows» 3D

- ПО «V - Bend Offline Sofware» 3D


СВЕТОВАЯ СИСТЕМА ЗАЩИТЫ ФРОНТАЛЬНОЙ ЗОНЫ ПРЕССА



ЛАЗЕРНАЯ СИСТЕМА ЗАЩИТЫ РУК ОПЕРАТОРА

УВЕЛИЧЕНИЕ ХОДА ЗАДНЕГО УПОРА

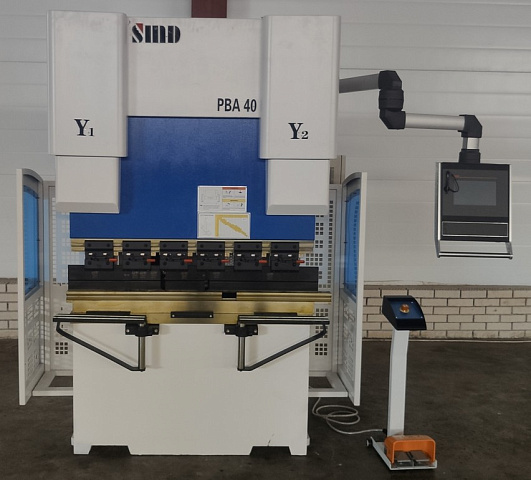

Серия PBA 40-1300 63-2100 63-2500 63-3200 80-2500 80-3200
Номинальное усилие, кН 400 600 600 600 800 800
Рабочая длина A, мм 1300 2100 2500 3200 2500 3200
Расстояние между стойками B, мм 1120 1650 2050 2700 2050 2700
Ход траверсы C, мм 150 150 150 150 150 150
Раскрытие J, мм 460 460 460 460 460 460
Зев D, мм 250 300 300 300 300 300
Ход заднего упора X ось, мм 600 600 600 600 600 600
Габариты L, мм 2000 2700 3100 3800 3100 3800
G, мм 1500 1600 1600 1600 1600 1700
H, мм 2350 2500 2600 2600 2600 2600
Скорость перемещения траверсы Подвода, мм/с 200 230 230 230 150 150
Рабочая, мм/с 14 14 14 14 12 12
Возврата, мм/с 150 150 150 140 130 120
Объем масла, л 100 150 170 200 210 230
Мощность двигателя, кВт 4 5,5 5,5 5,5 7,5 7,5
Вес, кг 4500 5200 5800 6300 6200 6800
Серия PBA 100-2500 100-3200 100-4000 125-2500 125-3200 125-4000
Номинальное усилие, кН 1000 1000 1000 1250 1250 1250
Рабочая длина A, мм 2500 3200 4000 2500 3200 4000
Расстояние между стойками B, мм 2050 2700 3100 2050 2700 3100
Ход траверсы C, мм 265 265 265 265 265 265
Раскрытие J, мм 530 530 530 530 530 530
Зев D, мм 450 450 450 450 450 450
Ход заднего упора X ось, мм 600 600 600 600 600 600
Габариты L, мм 3100 3800 4600 3100 3800 4600
G, мм 1800 1800 1800 1800 2000 2000
H, мм 2600 2600 2600 2600 2600 2600
Скорость перемещения траверсы Подвода, мм/с 230 230 230 200 200 200
Рабочая, мм/с 10 13 12 12 12 12
Возврата, мм/с 120 150 120 120 120 120
Объем масла, л 230 250 280 230 250 280
Мощность двигателя, кВт 7,5 7,5 7,5 11 11 11
Вес, кг 7600 8000 8500 8100 9000 10500
Серия PBA 160-3200 160-4000 220-3200 220-4000 250-3200 250-4000
Номинальное усилие, кН 1600 1600 2200 2200 2500 2500
Рабочая длина A, мм 3200 4000 3200 4000 3200 4000
Расстояние между стойками B, мм 2700 3100 2700 3100 2700 3100
Ход траверсы C, мм 265 265 265 265 265 265
Раскрытие J, мм 530 530 530 530 530 580
Зев D, мм 450 450 450 450 450 450
Ход заднего упора X ось, мм 600 600 600 600 600 600
Габариты L, мм 3100 3800 4600 3100 3800 4600
G, мм 1800 1800 1800 1800 2000 2000
H, мм 2600 2600 2600 2600 3200 3200
Скорость перемещения траверсы Подвода, мм/с 170 170 140 140 120 120
Рабочая, мм/с 12 12 11 11 10 10
Возврата, мм/с 120 120 120 120 110 110
Объем масла, л 350 380 400 420 400 420
Мощность двигателя, кВт 15 15 18,5 18,5 22 22
Вес, кг 11800 13200 13000 14500 15000 12500
Серия PBA 250-5000 250-6000 300-4000 300-5000 300-6000 400-4000
Номинальное усилие, кН 2500 2500 3000 3000 3000 4000
Рабочая длина A, мм 5000 6000 4000 5000 6000 4000
Расстояние между стойками B, мм 4000 4600 3100 4000 4600 3100
Ход траверсы C, мм 265 265 265 265 265 265
Раскрытие J, мм 580 580 580 580 580 580
Зев D, мм 450 450 450 450 450 500
Ход заднего упора X ось, мм 600 600 600 600 600 600
Габариты L, мм 5600 6700 4600 5600 6700 4600
G, мм 2400 2400 2500 2500 2500 2700
H, мм 3200 3200 3300 3300 3300 3700
Скорость перемещения траверсы Подвода, мм/с 120 120 120 120 120 120
Рабочая, мм/с 10 10 10 10 10 10
Возврата, мм/с 110 110 110 110 110 110
Объем масла, л 500 550 450 530 580 600
Мощность двигателя, кВт 22 22 22 22 22 30
Вес, кг 17000 20000 13000 19000 22000 23000
Серия PBA 400-5000 400-6000 500-4000 500-5000 500-6000
Номинальное усилие, кН 4000 4000 5000 5000 5000
Рабочая длина A, мм 5000 6000 4000 5000 6000
Расстояние между стойками B, мм 4000 4600 3100 4000 4600
Ход траверсы C, мм 265 265 300 300 300
Раскрытие J, мм 580 580 600 600 600
Зев D, мм 500 500 500 500 500
Ход заднего упора X ось, мм 600 600 600 600 600
Габариты L, мм 5600 6700 4600 5600 6700
G, мм 2700 2700 2900 2900 2900
H, мм 3700 3700 4200 4200 4200
Скорость перемещения траверсы Подвода, мм/с 120 120 120 120 120
Рабочая, мм/с 10 10 10 10 10
Возврата, мм/с 110 110 110 110 110
Объем масла, л 650 700 700 750 800
Мощность двигателя, кВт 30 30 37 37 37
Вес, кг 27000 35000 35000 40000 45000
  • НПФ "ТЕХНОЯКС"

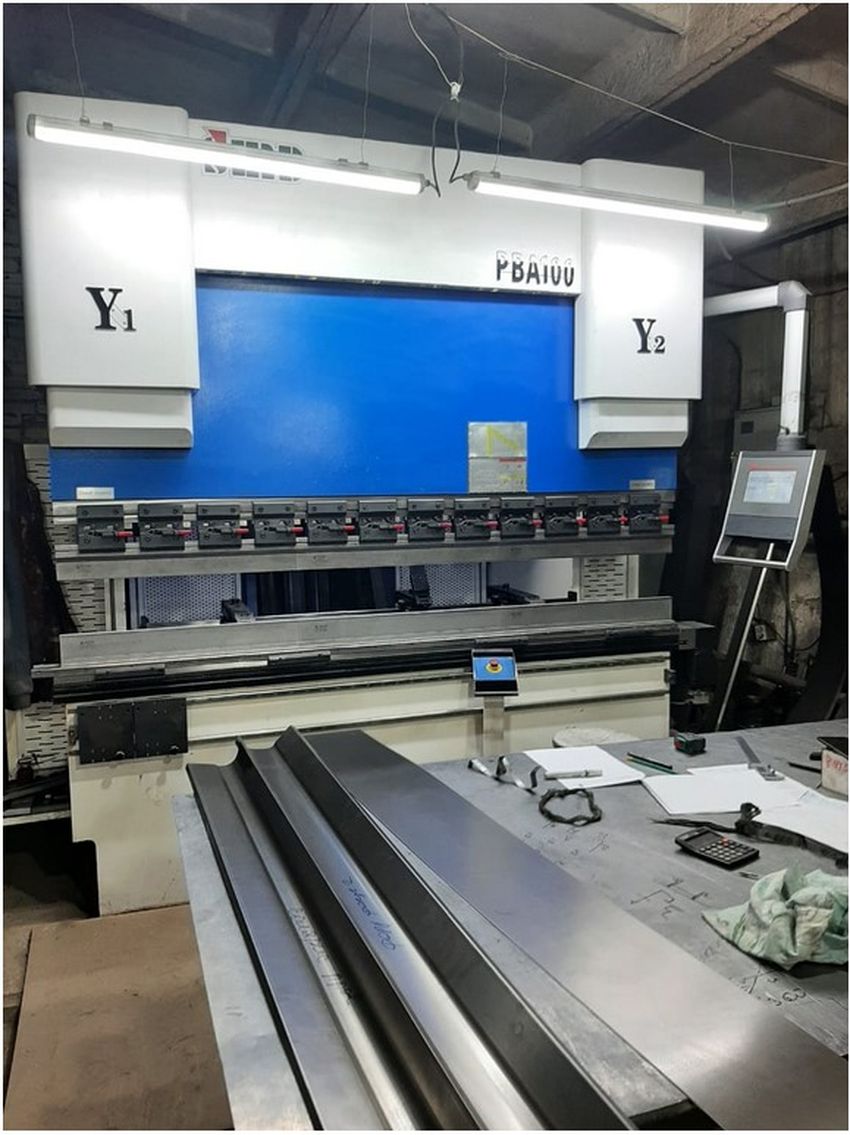

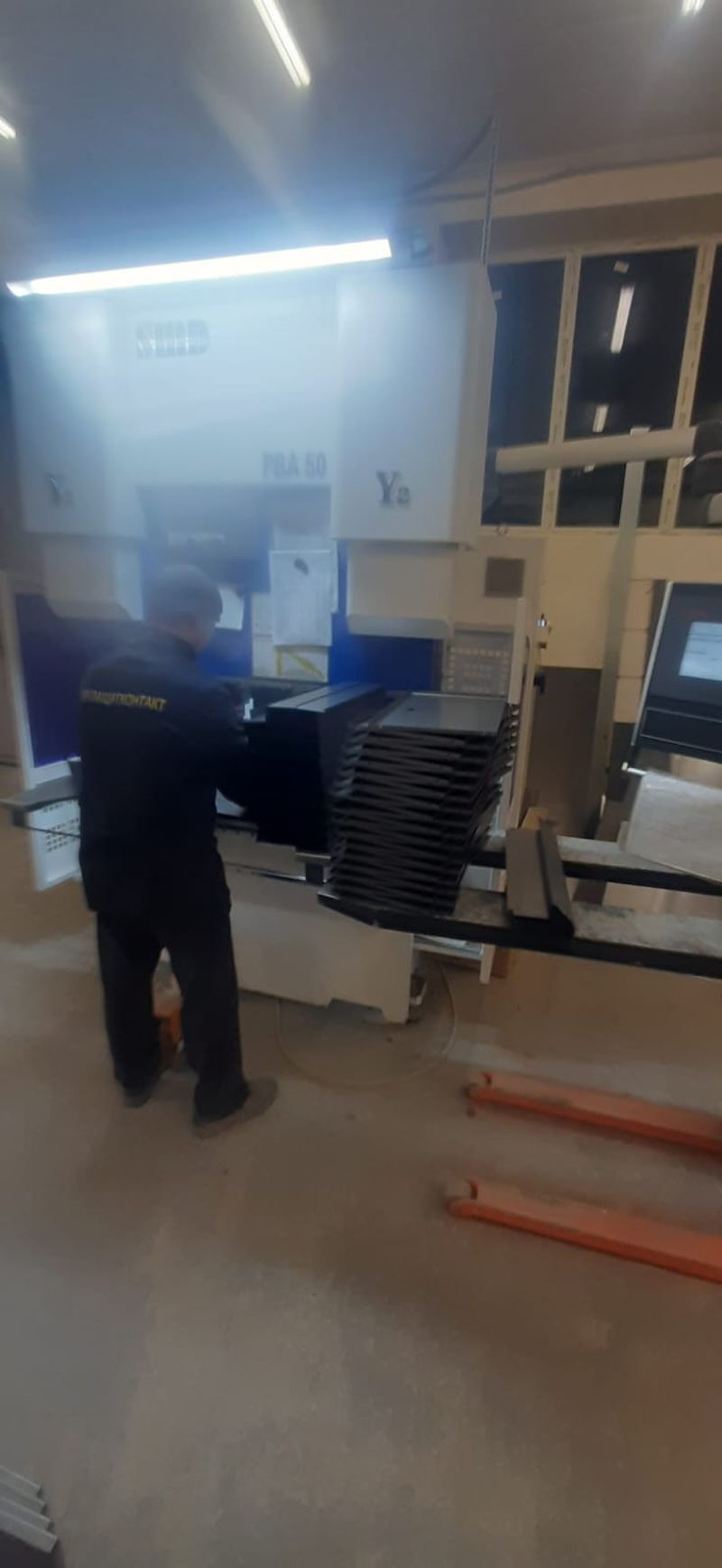

    Пресс работает без нареканий, приобретён в мае 2012 года, за все время эксплуатации станок ни разу не простаивал. Работаем на нем постоянно, меняли только расходный материал.
