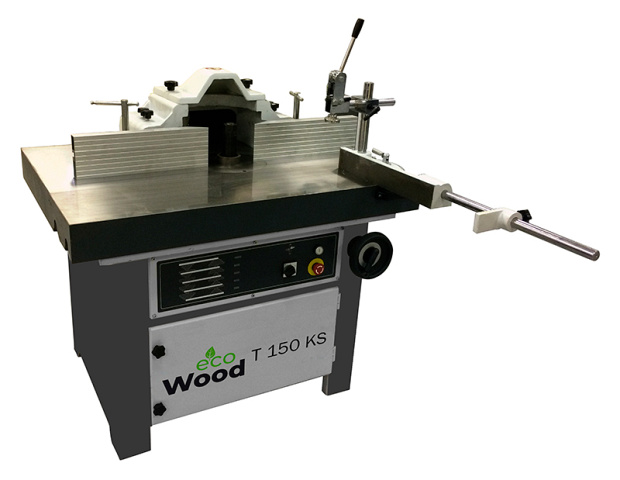

Фрезерный станок с шипорезной кареткой EcoWood T 150KS
Шпиндель: с наклоном
Высота шпинделя: 150 мм
Каретка: фронтальная
Мощность: 4 кВт
Вес: 480 кг
- Чугунная каретка
- Кожух под фрезы диаметром до 320 мм
- 5 скоростей вращения шпинделя - макс. 10 000 об/мин
- Увеличенный чугунный рабочий стол 1110 х 550 мм
- Регулируемые направляющие линейки 425 + 425 мм
Предназначен для выполнения разнообразных фрезерных работ по дереву, зарезки шипов и проушин с помощью шипорезной каретки, продольного фрезерования по направляющим линейкам и криволинейного фрезерования по шаблону.
Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.
Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке.
Работа без наклона:
На рис.2 скорость в точке С значительно больше скорости в точке В, т.к. R2 значительно больше R1. Поэтому качество обработки поверхности D в точках В и С будет отличаться, а также может вызвать перегрев поверхности заготовки и инструмента.

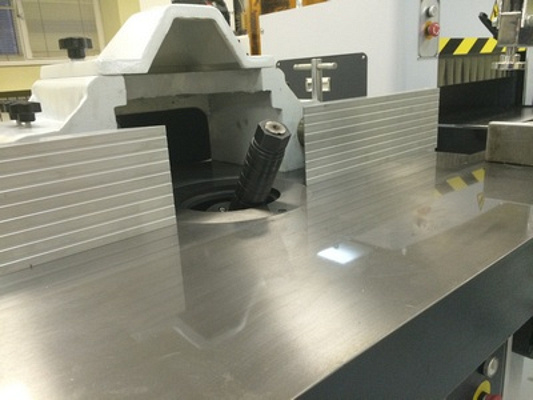

Работа с наклоном:
При наклоне шпинделя скорость в точках В и С практически одинакова, т.к. R2 не намного больше R1. Это повышает качество обработки и увеличивает ресурс инструмента. (рис.3)

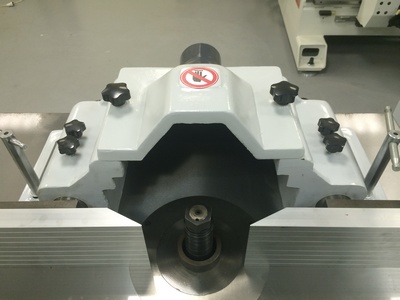

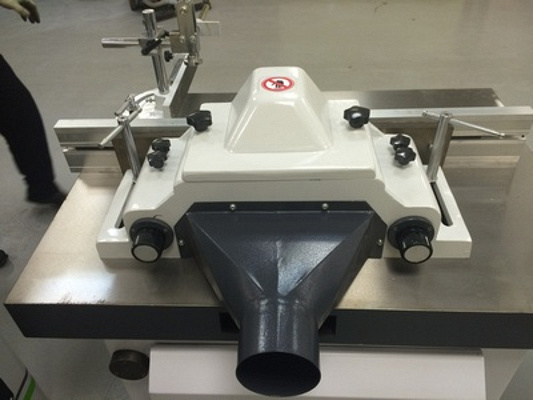

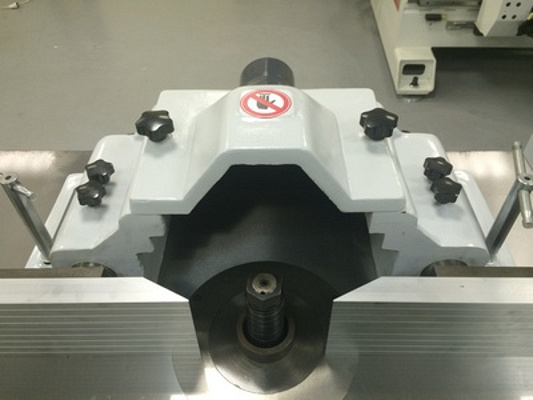

Кожух под фрезы диаметром до 320 мм. Настройка направляющих линеек с помощью рукояток. В кожухе предусмотрен выход под аспирацию Ø 120 мм.

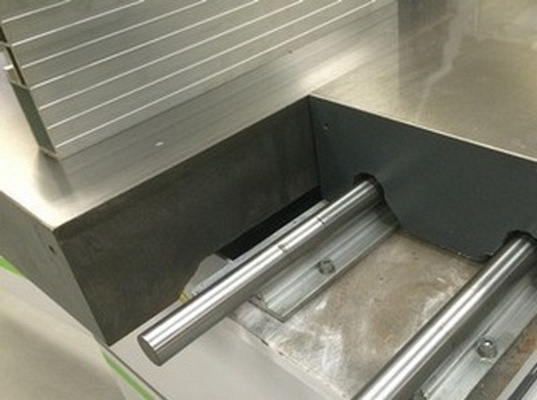

Чугунная каретка перемещается по двум мощным цилиндрическим стальным направляющим.
На передней панели станка расположен маховик подъема/опускания шпинделя, а также переключатель направления вращения шпинделя – реверс и кнопки включения и выключения.

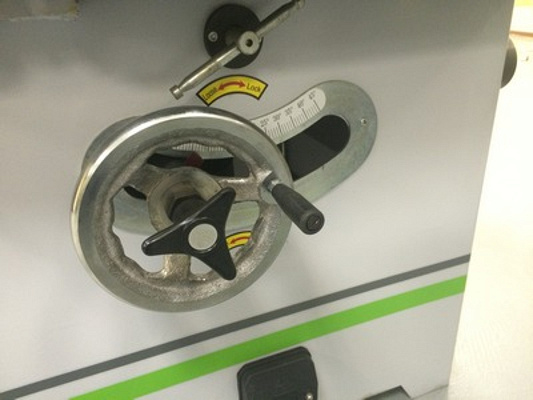

Наклон осуществляется маховиком по градуированной шкале. В центре маховика расположена рукоятка жесткой фиксации угла наклона. Рычаг сверху маховика предназначен для фиксации шпинделя после установки нужной высоты.

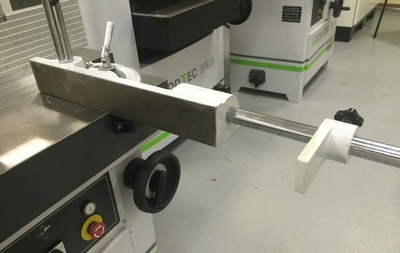

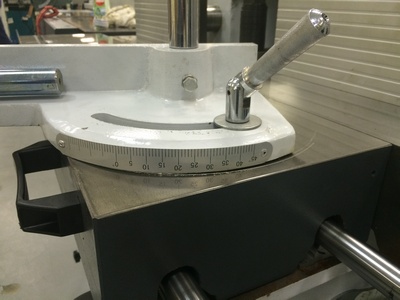

Поворотная упорная линейка для шипорезных работ может быть установлена под нужным углом по шкале.
Входит в комплект поставки.

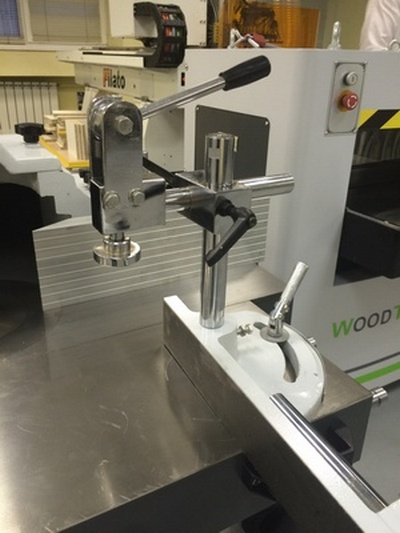

Надежно фиксирует заготовку на каретке.

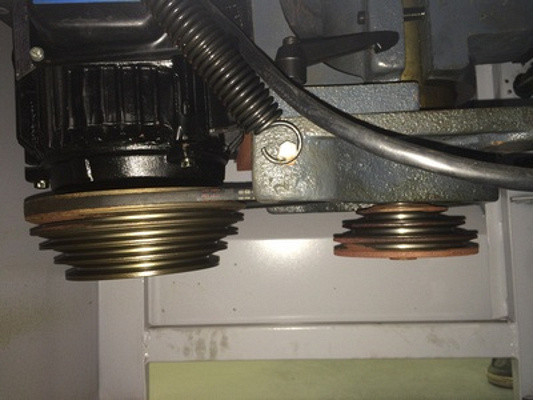

Привод шпинделя от электродвигателя мощностью 4 кВт посредством клиноременной передачи. Частота вращения регулируется путем переставления ремней.
5 частот вращения позволяют подобрать режимы резания под любые задачи: 3000, 4000, 6000, 8000, 10 000 об/мин.

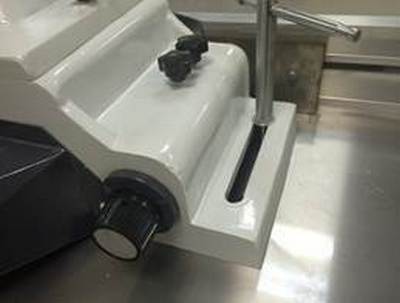

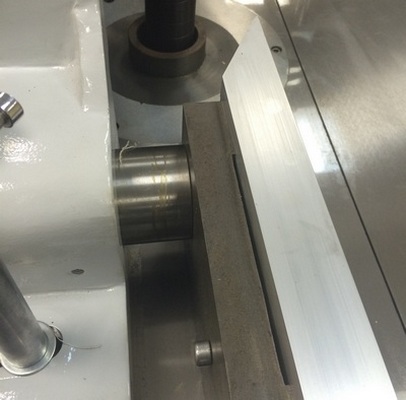

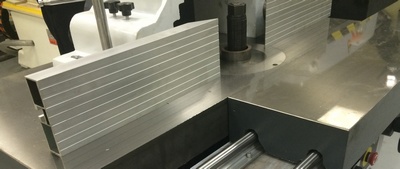

Длина каждой линейки 425 мм. Перемещение и крепление линейки к кожуху на массивной стальной направляющей.
