Автоматический ленточнопильный станок по металлу колонного типа IRONMAC CUT-330СHA

Код товара: МС 320271

Лидеры продаж оборудования для металлообработки
Узнать больше

7 104 131

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Покупка в лизинг Подробнее

от 194 180 ₽/мес. в лизинг

Аванс: 20%

Срок договора: 60 мес.

Предложим удобный вариант лизинга

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Китай

Другие модели:

CUT-430СHA CUT-530CHA

Производительность

до 320 резов/смену
Распил под углом

0° °
Распил круга 90°

330 мм
Распил прямоугольника 90°

330 x 300 мм
Вес

1500 кг

Преимущества

Высокая точность резки 0,1 - 1,5 мм
Отклонение от вертикали до 0,05 мм
Точность подачи заготовки до ± 0,2 мм
Малая ширина пропила до 1,5 мм
Возможность резки пакетов заготовок

Назначение

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов *, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Особенности резки на ленточнопильных станках IRONMAC CUT 330, 430, 530 CHA:

С - портальный тип конструкции на колоннах;
H - двойные подающие гидравлические тиски;
A - автоматический тип управления;
F - поворотная пильная рама.

* Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.

Область применения

Автоматические ленточнопильные станки применяются на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество их в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.

Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.

Нарезка мелких серий заготовок

Схемы обработки

Пакетная резка круглых заготовок

Пакетная резка прямоугольных заготовок

Угловая резка заготовок

Резка прутка под прямым углом

Резка сортового проката

Резка прутка

Резка профилей

Конструктивные особенности

В 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций. Возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции.

Ход тисков 500 мм за одно перемещение, количество перемещений не ограничено.
Точность подачи заготовки до ± 0,2 мм.

Полностью автоматический станок с сенсорным дисплеем и удобным, интуитивно понятным интерфейсом управления.
В операционной системе управление разделено на ручной и полностью автоматический цикл, которая управляется преобразованием человеко-машинного интерфейса.
На ленточнопильном станке установлены двойные тиски, одни используются для зажима при распиливании, вторые для подачи заготовки на заданный размер. Длина подачи контролируется ультрафиолетовым датчиком движения, который контролирует нулевую точку и величину перемещения заготовки.
Ленточнопильный станок с ЧПУ подходит для крупносерийного производства, со стабильной производительностью и высокой эффективностью. Он может заменить Вам 3 ручных ленточнопильных станка и соответственно Вы можете использовать одного рабочего вместо 3-х. А если устанавливать несколько автоматических станка, то один рабочий может обслуживать несколько автоматов одновременно или же Вы можете использовать рабочего с любого Вашего другого станка, так как ему нужно лишь установить материал и запустить программу.
Точность позиционирования - 0,2 мм.

Система автоматического управления станком

Обеспечивает дополнительную жесткость конструкции.

Дополнительный поддерживающий роликовый стол

Позволяет исключить «болтание» полотна при распиле заготовок малого диаметра и дает возможность применить более агрессивный режим резания.

Позволяет тонко контролировать усилие натяжения, так как в процессе распила полотно нагревается и растягивается.

Гидравлическое натяжение ленточного полотна с манометром

Автоматический стружкоуборочный конвейер

Инвертер скорости ленточного полотна 20 - 80 м/мин

Комплектация

Стандартная

Модель

CUT-330СHA

МС 320271

ЦЕНА

7 104 131 KZT

Тип станка

Автоматический

Тип конструкции

Портального типа на колоннах

Подача пильной рамы

Гидравлическая

Зажим заготовки

Гидравлические двойные тиски

Производительность, резов/смену

до 320

Распил под углом, °

0°

Максимальный диаметр обработки при 90°, Ø

330

Регулятор скорости ленточного полотна

Инвертер

Размер ленточного полотна, мм

34 х 1,1 х 4115

Скорость вращения ленточного полотна, м/мин

20 - 80

Величина подачи за 1 ход, мм

500

Точность подачи по длине, мм

± 0,2

Перпендикулярность реза, мм

± 0,2 / 100

Распил круга 90°, мм

330

Распил квадрата 90°, мм

330

Распил прямоугольника 90°, мм

330 x 300

Распил круга 60°, мм

нет

Распил квадрата 60°, мм

нет

Распил прямоугольника 60°, мм

нет

Распил круга 45°, мм

нет

Распил квадрата 45°, мм

нет

Распил прямоугольника 45°, мм

нет

Распил при пакетной резке, мм

300 х 150

Высота стола, мм

685

Подача заготовки, кВт

Автоматическая. Гидравлические двойные тиски Величина 1 хода 500 мм

Мощность гидравлической помпы, кВт

0,75

Мощность охлаждающей помпы, кВт

0,09

Мощность двигателя, кВт

Длина, мм

2220

Ширина, мм

2350

Высота, мм

1500

Вес, кг

1500

Рассчитайте свой платеж

Стоимость оборудования

₽

Первоначальный взнос

₽

Срок лизинга

мес

Наше предложение

Ежемесячный платеж:

₽

Переплата:

₽ / за 60 мес

Хотите выгодное предложение?

Оставьте заявку и мы подберем удобный тариф

Стоимость предмета лизинга и приведенные расчеты через калькулятор являются предварительными. Для точного определения процентной ставки по договору, пожалуйста, обратитесь к менеджеру в вашем регионе.

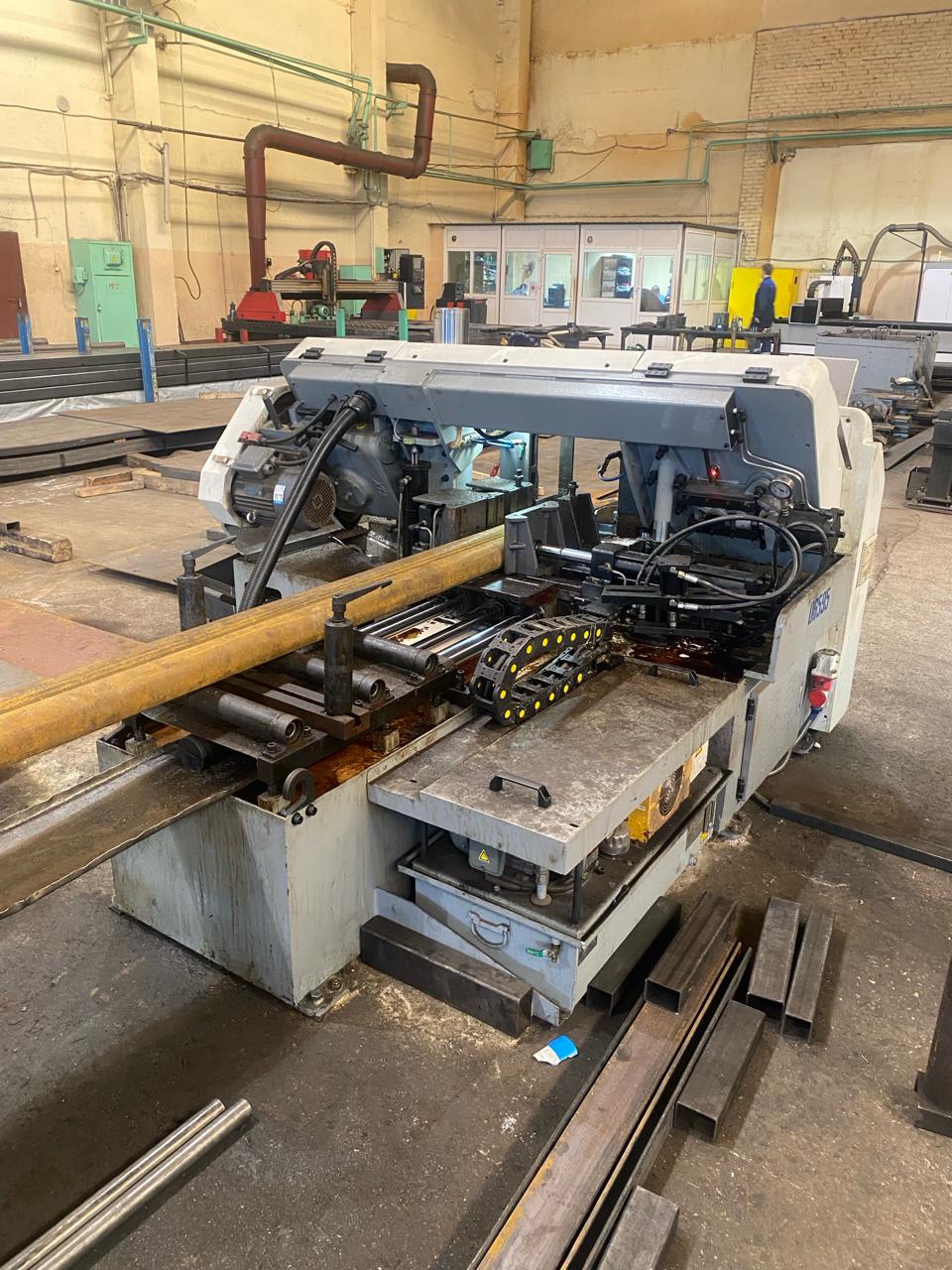

Приобретением очень довольны. Прекрасно вписался на нашем производстве. При достаточно высокой скорости распила, точность не страдает. Есть возможность регулировки ширины распила. Нареканий к качеству станка нет. Ни разу не обращались по гарантии. В эксплуатации уже более год
