Базовый пневматический модуль Virutex SVN250

₸ $ ¥

Цена по запросу

Шеф-монтаж: индивидуально

Гарантия: 12 месяцев

120 товаров

Макс. рабочее давление: 7 бар

Расход воздуха: 28 л/мин

Рабочая поверхность: 150 х 150 мм

Вес: 0,325 кг

Преимущества

Быстрая и надежная фиксация заготовки
Компактность и легкость
Высокая надежность при промышленной эксплуатации
Энергоэффективность
Универсальность в интеграции
Повышение безопасности и эргономики

О товаре

Характеристики

Модель

SVN250

Рабочее давление, МПа

5,5 - 7

Расход воздуха, л/мин

28 (при 5,5 атм.)

Рабочая зона, мм

150 x 150

Усилие прижима при 6 атм., кг/см²

800

Длина, мм

160

Ширина, мм

200

Высота, мм

Вес, кг

0,325

Комплектация

Стандартная

Вакуумный фиксатор уплотнителем

Воздуховод с быстроразъемным соединителем

Комплект из трех уплотнителей

Дополнительная

Соединительная трубка (d - 6 мм.)

Соединитель 10 x 6 мм.

Запорный вентиль MINI M-H1/4

Распределитель 4H 1/8 2H 1/4

Быстроразъемный соединитель M1/4

Адаптер для подключения воздуховода M-H 1/8-6

Т-образный соединитель

Распределительный блок в сборе

Конструктивные особенности

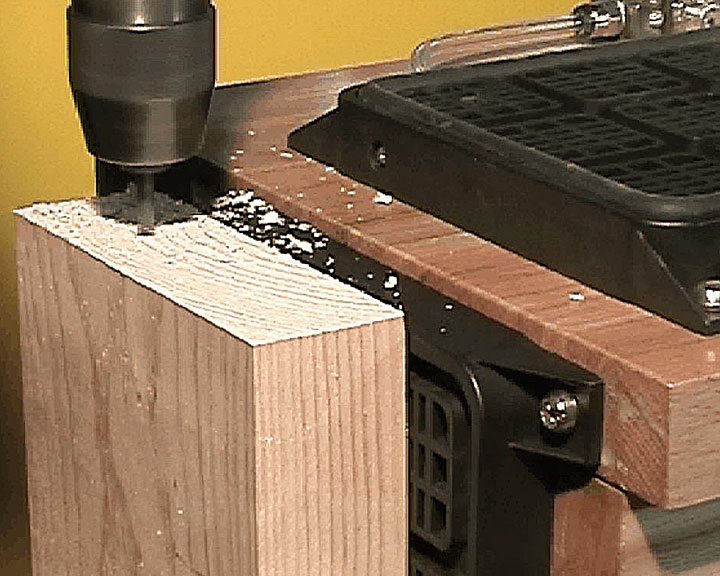

Фиксация маленьких деталей на части рабочего стола, а также в вертикальном положении.

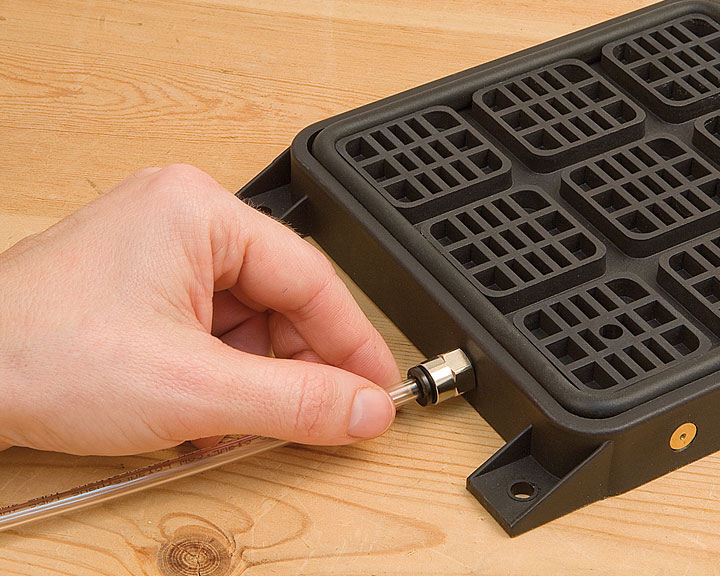

Подача сжатого воздуха осуществляется через соединительную трубку, подключаемую в быстроразъемный соединитель. Распределительный блок позволяет одновременно подключить до пяти пневматических базовых модулей.

Назначение

Базовый пневматический модуль разработан для фиксации деталей с гладкой не пористой поверхностью при помощи создания разрежения между основанием модуля и деталью. Модуль одинаково пригоден для фиксации как больших, так и маленьких деталей в различных положениях.

Область применения

Основные сферы применения:

Мебельное производство;
Производство столярных изделий;
Изготовление интерьерных и архитектурных панелей;

Отличительные особенности

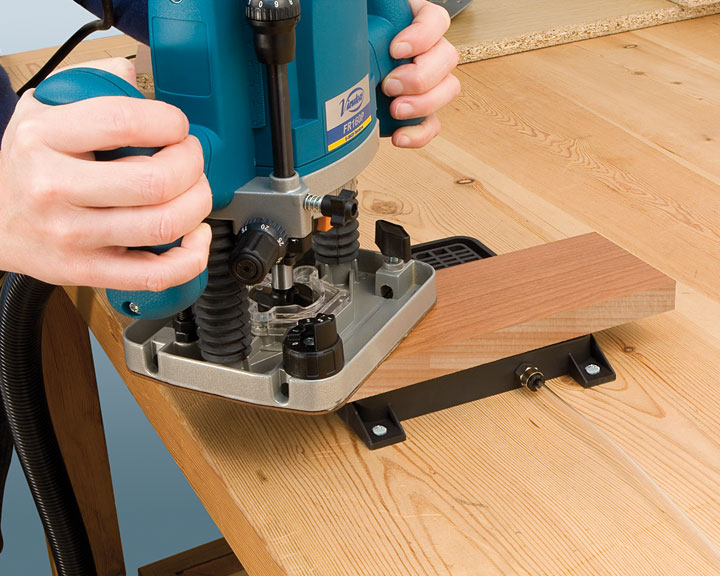

Подача сжатого воздуха осуществляется от компрессора. Компактный размер позволяет использовать его как в цеху, так и на объекте с возможностью фиксирования обрабатываемой детали, как в вертикальном, так и горизонтальном положении. Практически идеальная оснастка для фиксации заготовок при различных видах обработки, таких как фрезерование, шлифование и т.д.

Конструкция рабочей поверхности, разделенной на секции, позволяет адаптировать размер рабочей зоны в меньшую сторону при помощи уплотнительных элементов различной длины, входящих в стандартный комплект поставки, что необходимо для фиксации маленьких деталей. Использование нескольких модулей SVN250 позволяет фиксировать большие панели или детали. Базовый модуль SVN250 крепится к поверхности рабочего стола при помощи винтов через соответствующие отверстия в его основании.

Для фиксации крупногабаритных деталей, с целью исключения провисания, рекомендуется использовать два и более (в зависимости от размеров и формы) пневматических модуля. В этом случае для подключения модулей к компрессору и их синхронизации рекомендуется использовать распределительный блок (не входит в стандартную комплектацию). Распределительный блок позволяет одновременно подключить до пяти пневматических базовых модулей.
