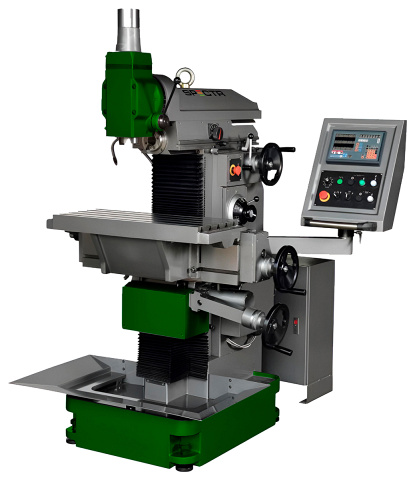

Универсальный фрезерный станок SPECTR FU-3.2

От 27 358 614 KZT

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Покупка в лизинг Подробнее

от 747 802 ₽/мес. в лизинг

Аванс: 20%

Срок договора: 60 мес.

Предложим удобный вариант лизинга

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Тайвань

Модели серии:

FU-3.2

Размер горизонтального рабочего стола:

320 х 750 мм

Размер вертикального рабочего стола:

250 х 880 мм

Мощность: 2,2 кВт

Вес: 1380 кг

Преимущества

Вертикальная фрезерная головка с углом поворота ±90°
Хобот для горизонтального фрезерования
Перемещения по осям X, Y, Z через прецизионные ШВП
Автоматическая подача по осям X / Y / Z с приводом через инвертор

Назначение

Универсальные фрезерные станки SPECTR FU 3.2 предназначены для выполнения различных фрезерных операций с применением функций горизонтального и вертикального фрезерования. Уникальность станков в их конструкции, а именно наличии двух рабочих столов, горизонтального и вертикального. С помощью которых возможно проведение фрезерования особо сложных технических заданий.

За счет дополнительных приспособлений станки работают как полноценный традиционный вертикальный и горизонтальный станок.

На станках производятся операции: фрезерование, сверление, развертывание и растачивание отверстий.

Позволяет обрабатывать заготовки из цветных сплавов и конструкционных сталей с применением твердосплавного и быстрорежущего инструмента.

Область применения

Станки SPECTR FU 3.2 спроектированы и для использования в инструментальных точных производствах, ремонтных цехах, в серийном и мелкосерийном производстве, а также широко применяются во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении.

Инструментальное производство

Автомобильная промышленность

Получаемые изделия

Схемы обработки

Фрезерование горизонтальным шпинделем. Обработка верхней поверхности

Фрезерование горизонтальным шпинделем. Обработка верхней поверхности (фасонная фреза)

Фрезерование вертикальным шпинделем. Выборка паза на верхней поверхности (пальчиковая фреза)

Фрезерование горизонтальным шпинделем. Выборка паза на верхней поверхности (дисковая фреза)

Фрезерование вертикальным шпинделем. Выборка паза на боковой поверхности (дисковая фреза)

Фрезерование вертикальным шпинделем. Обработка верхней поверхности

Фрезерование вертикальным шпинделем. Обработка боковой поверхности

Фрезерование вертикальным шпинделем. Обработка боковой поверхности под углом

Фрезерование вертикальным шпинделем. Обработка верхней поверхности под углом

Фрезерование горизонтальным шпинделем. Обработка торца поверхности (угловая фреза)

Фрезерование вертикальным шпинделем. Обработка внутреннего паза

Конструктивные особенности

Вертикальное фрезерование осуществляется за счёт специально спроектированной фрезерной головы. Угол поворота составляет 90 градусов при этом жёсткость и точность обработки не нарушаются.

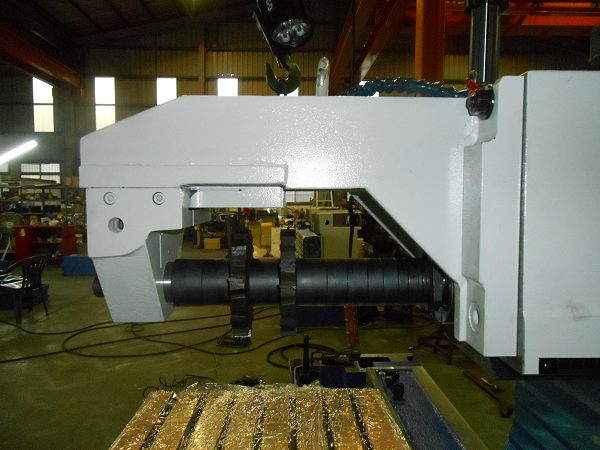

При полном монтировании приспособления с серьгой и закреплении длинной оправки, на станке возможно проведение полноценной обработки фрезерования при горизонтальном расположении шпинделя с сохранением жёсткости и точности при тяжёлых режимах резания и большим припуском.

Приспособление для горизонтального фрезерования

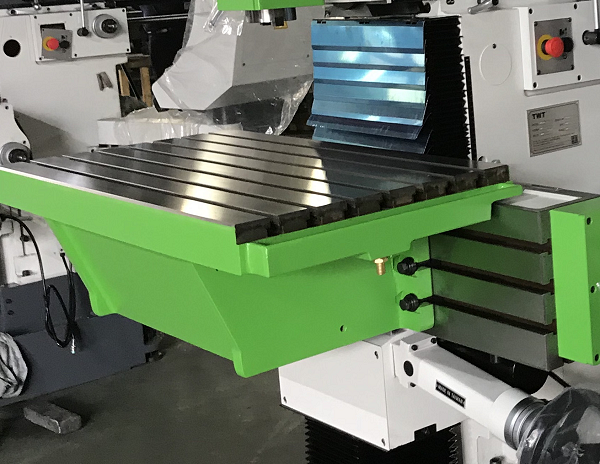

На станках FU 3.2 в конструкции используется два рабочих стола (горизонтальный и вертикальный). Для работы на вертикальном столе, горизонтальный снимается. Благодаря этой уникальной возможности, на станке выполняются фрезерные операции, которые не возможно провести на типовом фрезерном станке.

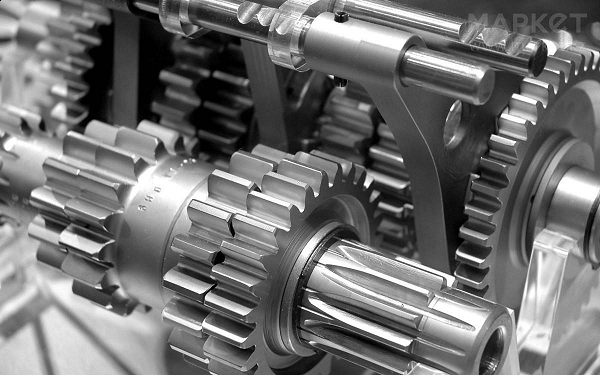

В коробке подач используются только закалённые шестерни высокого качества. Большинство комплектующих при сборке коробки передач производства Япония.

Только на прецизионных фрезерных станках применяются ШВП (шариково-винтовые пары). На станках серии FU по осям перемещений X/Y/Z установлены ШВП.
В этих станках сочетаются жёсткость за счёт перемещения основных узлов по направляющим скольжения и точность за счёт передачи движения основным узлам через ШВП.

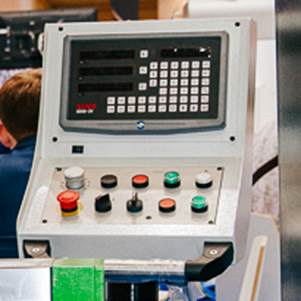

Устройство цифровой индикации отображает координаты перемещений по осям. Необходимо для внесения координат и контроля при обработке. Позволяет выполнять точные перемещения по координатам (Х, У, Z), производить требуемые математические вычисления.

Комплектация

Стандартная

Лампа освещения LED предназначена для освещения рабочей зоны при обработке и настройках станка.

Специальные гибкие шланги для подачи смазочно-охлаждающей жидкости в зону резания для уменьшения тепловыделения при обработке. Поставляется в комплекте с помпой подачи СОЖ.

Оправка для горизонтального фрезерования Ø27 устанавливается в горизонтальный шпиндель, а другой частью в серьгу. С ее помощью производится обработка дисковыми фрезами.

Комплект необходимых ключей поставляется вместе со станком для обслуживания оборудования в процессе эксплуатации.

Дополнительная

Станки серии FU 3.2 оснащаются специальным защитным ограждением, которое полностью защищает оператора от попадания стружки и брызг при подведении системы СОЖ в зону резания. Это ограждение в первую очередь необходимо в целях безопасности, соблюдения чистоты и удобного расположения рядом с другим оборудованием.

Для долговечной работы и защиты направляющих при перемещении по оси Z устанавливается телескопическая защита из стали. Она защищает от ударов стружки и других непредвиденных моментов при интенсивной работе оборудования.

Пневматическая система зажима предназначена для сокращения времени при наладке станка во время смены инструмента. Зажим и фиксация инструмента в шпинделе станка осуществляется за счёт пневмоцилиндра, при нажатии кнопки на пульте управления станка.

Пневматическая система зажима инструмента

Тиски необходимы для зажима и крепления заготовки при обработке на рабочем столе станка.

Оправка для горизонтального фрезерования устанавливается в горизонтальный шпиндель, а другой частью в серьгу. С ее помощью производится обработка дисковыми фрезами.

Комплект оправок для горизонтального фрезерования

Универсальная делительная головка предназначена для обработки заготовки в 4-й оси, при вращении в горизонтальном положении.
