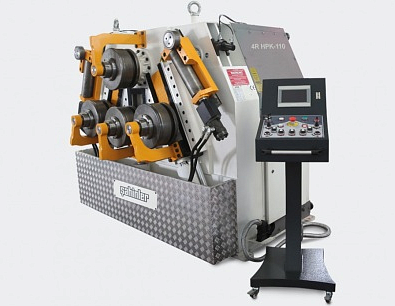

Количество валов: 4 шт.
Количество приводных валов: 3 шт.
Ø валов: 40 - 100 мм
Ø роликов: 160 - 320 мм
Вес: 600 - 3000 кг
- Три ролика с гидроприводом через редуктор с планетарной передачей
- Мобильная панель управления
- Три цифровых датчика положения
- Двухскоростная рабочая система
НАЗНАЧЕНИЕ:
Предназначен для гибки различного вида профиля, позволяет производить изгиб с любыми радиусами. При помощи профилегиба можно изогнуть: трубы, балки (тавр, двутавр), цельные и полые заготовки прямоугольного, квадратного и круглого сечения, полосу, швеллер и прочий металлопрокат.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Профилегибы серии 4R HPK идеально подходят для крупносерийного производства металлоконструкций, а также прекрасно показывают себя в тяжелом машиностроении.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | УПРАВЛЕНИЕ СТАНКОМ Управление станком осуществляется через мобильную контрольную панель. В стандартную комплектацию входит мобильная панель управления, существенно облегчающая работу на станке. |

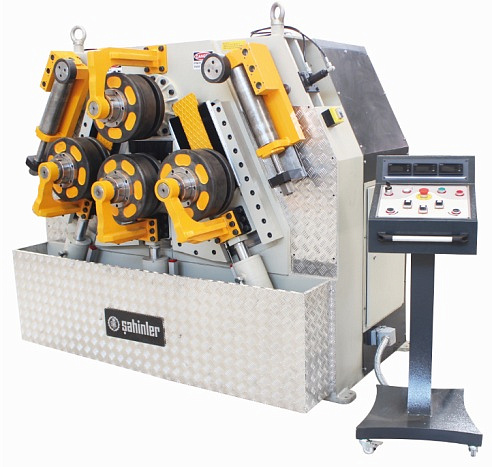

 | ЧЕТЫРЕХРОЛИКОВАЯ СИСТЕМА ОБРАБОТКИ Благодаря четырехроликовой геометрии на данной машине можно использовать как симметричную конфигурацию гибки (поджатие двумя боковыми роликами), так и асимметричную конфигурацию гибки (поджатие боковым роликом с одной стороны) в зависимости из профиля который будет обрабатываться на данной машине. На машинах серии 4R HPK есть возможность работы как на трехроликовой профилегибочной машине, используя нижний центральный ролик только в качестве поддержки, благодаря чему получается более качественный гиб полых профилей (уголков, труб с тонкими стенками, алюминиевых профилей и т. д.). |
 | ПЕРЕМЕЩЕНИЕ НИЖНИХ РОЛИКОВ Линейное перемещение роликов на прямолинейных направляющих обеспечивают высокий гибочный потенциал и долгий срок службы машины. Прямолинейные направляющие и четырехвалковая схема расположения роликов позволяют получать наименьший плоский участок на концах согнутых изделий. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
 | ЗАКАЛЕННЫЕ РОЛИКИ Закаленные и шлифованные стандартные валки в виде наборных шайб. |

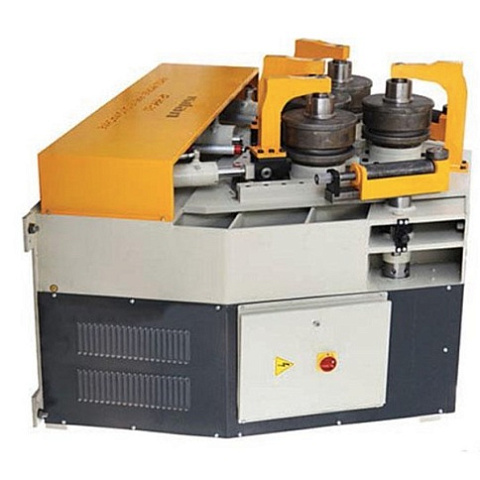

 | РАБОЧЕЕ ПОЛОЖЕНИЕ Горизонтальное и вертикальное рабочие положения. |
 | МОБИЛЬНЫЙ ПУЛЬТ УПРАВЛЕНИЯ Мобильный пульт управления, с цифровой индикацией положения роликов, значительно упрощающий процесс гибки. |
| УСТРОЙСТВО ОГРАНИЧЕНИЯ КРУТЯЩЕГО МОМЕНТА Защищает от перегрузки при изгибе. | |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
 | ВОЗМОЖНОСТИ АВТОМАТИЗАЦИИ ЧПУ
|
 | ПОПЕРЕЧНЫЕ НАПРАВЛЯЮЩИЕ ВАЛКИ |

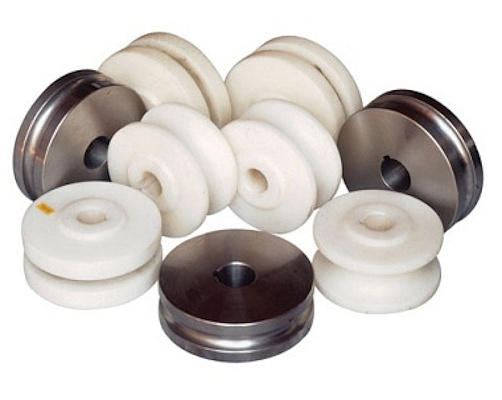

 | ПРОФИЛЕГИБОЧНЫЕ РОЛИКИ Специальные ролики для гибки труб и профилей. |
| СИСТЕМА БЕССТУПЕНЧАТОЙ РЕГУЛИРОВКИ ЧАСТОТЫ ВРАЩЕНИЯ | |
