Россия
Макс. Ø бревна: 600 мм
Мин. длина бревна: 2500 мм
Скорость подачи: 45 м/мин
• 6-ти ножевой ротор с гидравлическим прижимом ножей и автоматической системой смазки
• 6 массивных подающих рябух с гидравлическим прижимом и зацепами
• Подающий цепной транспортер с гидравлическим центрированием бревна
• Выносной пульт управления
• Обработка бревен до 60 см
• Все комплектующие европейского производства

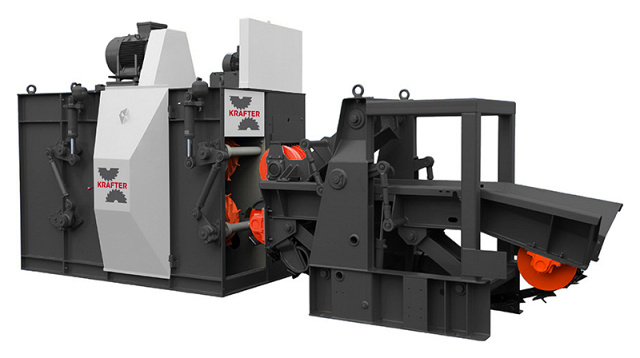

КАРТА ПРОДАЖ ОКОРОЧНЫХ СТАНКОВ KRAFTER RD-600
НАЗНАЧЕНИЕ:
Станок предназначен для бережной окорки бревен. Окорка круглых бревен важный процесс на любом деревообрабатывающем производстве. В процессе окорки вместе с корой удаляются песок, ил и другие абразивные включения, попадающие в кору при заготовке, сплаве, транспортировке и хранении сырья. Поэтому при распиловке окоренных бревен повышается ресурс инструмента, уменьшаются расходы на его подготовку, а также общая производительность линии, т.к. требуется меньше остановок для обслуживания линии и замены инструмента. Распиловка получается более чистой, что способствует улучшению качества пиломатериалов. Станок спроектирован с учетом опыта ведущих мировых производителей окорочных станков.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Окорочный станок KRAFTER может работать полностью в автоматическом режиме. Станок может использоваться в составе средних и крупных лесопильных производств, линий по производству топливной и технологической щепы, древесных топливных гранул и брикетов, сортировочных линиях круглых бревен, фанерных производствах, на заводах по изготовлению бумаги, а также на любых других производствах, в технологическом процессе которых не должно присутствовать коры.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | МАССИВНАЯ СТАНИНА СТАНКА Станок имеет массивную и сверхпрочную станину, которая обеспечивает долговечную работу станка без вибраций. Станина изготовлена из конструкционной стали выского качества толщиной до 40 мм. |

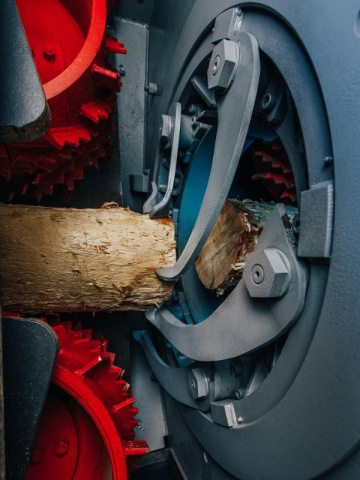

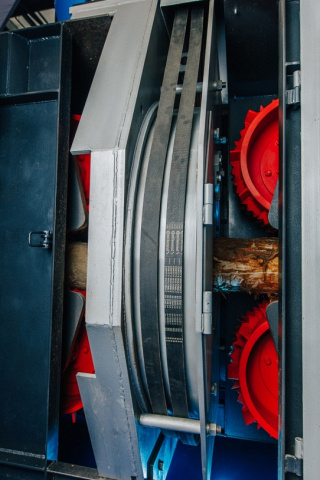

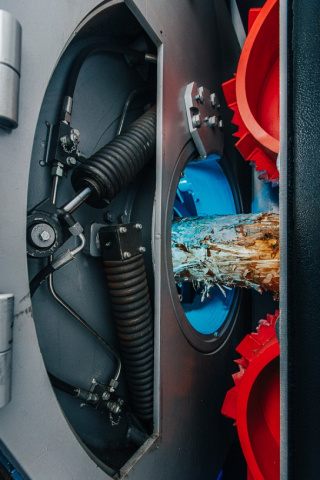

| | РОТОР ОКОРОЧНОГО СТАНКА При изготовлении ротора окорочного станка используются оригинальные комплектующие (подшипник и корпус подшипника) от ведущего Европейского производителя роторов вращения особой точности, у которого закупаются мировые лидеры производства окорочных станков. Ротор окорочного станка имеет 6 ножей. Давление прижима ножей осуществляется при помощи гидроцилиндров с пружинами, которые объединены в единый контур. Давление накачивается равномерно через первый цилиндр в контуре при помощи гидравлической помпы по манометру. Смазка в подшипник ротора подается порционно автоматически при помощи автоматической гидростанции, установленной на станке. Частота и продолжительность подачи смазки регулируется. |
| | |

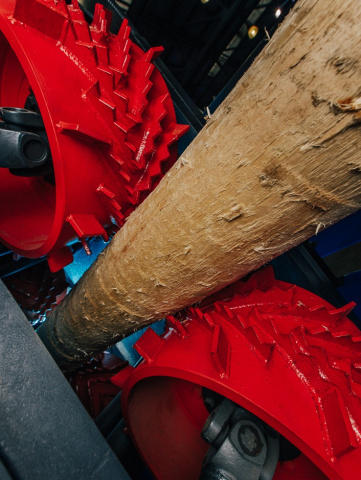

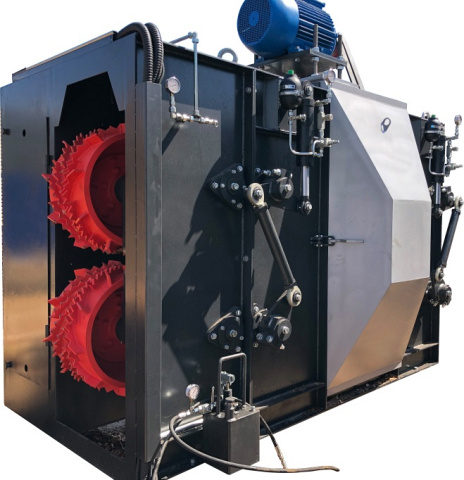

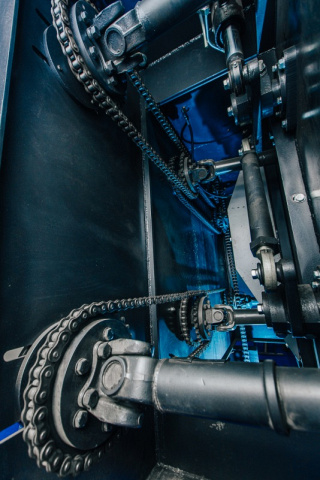

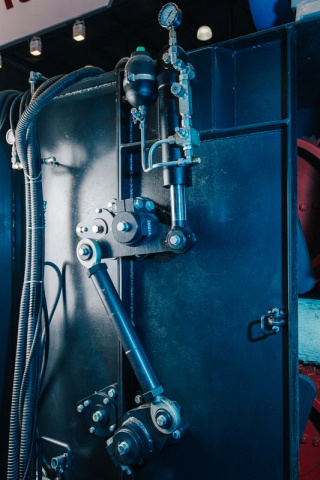

| | СИСТЕМА ПОДАЧИ БРЁВЕН 3 пары массивных подающих рябух (1 пара перед ротором и 2 пары после ротора) с зубцами для подачи бревен без проскальзывания и заклинивания. Система подачи имеет привод через карданные валы, которые обеспечивают надежную передачу крутящего момента на верхние и нижние рябухи. Каждая пара приводных рябух имеет свой закрытый гидравлический контур оснащенный мощными гидроцилиндрами, гидроаккумуляторами, индикаторами давления. Это позволяет индивидуально настроить каждую пару рябух в зависимости от пород древесины и сезонности. |
| | |

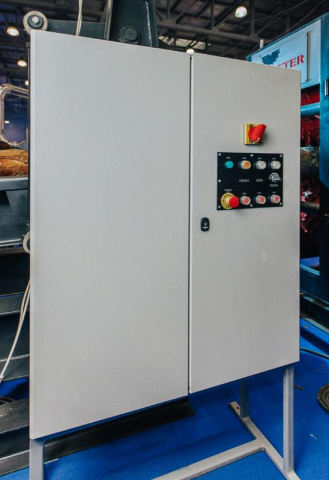

| | ПУЛЬТ УПРАВЛЕНИЯ Станок оснащен выносной стойкой управления. |
| | АВТОМАТИЧЕСКАЯ ГИДРАВЛИЧЕСКАЯ СИСТЕМА СМАЗКИ Станок укомплектован автоматической гидравлической станцией HV Hydraulic S.R.L (Италия) с индикатором давления и баком для смазывающей жидкости. Бак имеет шкалу для отслеживания уровня жидкости и фильтр грубой очистки для исключения попадания грязи в насос и подшипник ротора. Система обеспечивает автоматическую подачу смазывающей жидкости в ротор станка. Подача осуществляется по датчику времени автоматически. Настраивается как длительность подачи так и частота.Также автоматика станка оснащена системой безопасности, которая выключает станок в случае если в баке не осталось смазки.Данная функция обеспечивает долговременную и надежную работу подшипника ротора – самого главного узла окорочного станка, а также исключает человеческий фактор и упрощает обслуживание станка. |

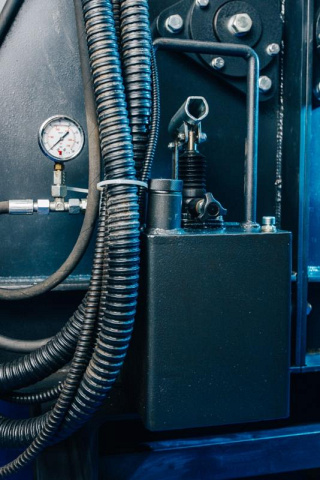

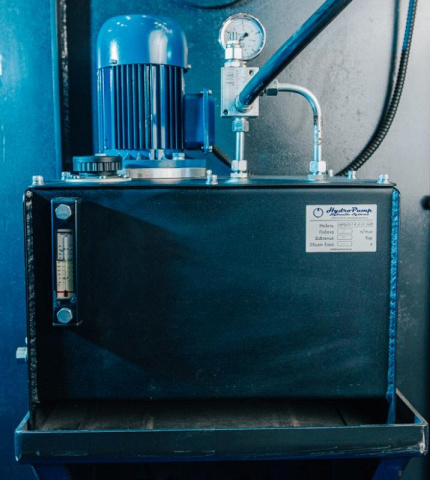

| | ГИДРАВЛИЧЕСКАЯ ПОМПА Станок оснащен гидравлической помпой с баком для гидравлической жидкости и индикатором. Данная помпа предназначена для выставления давления в роторе, на подающих рябухах и на подающем конвейере. |

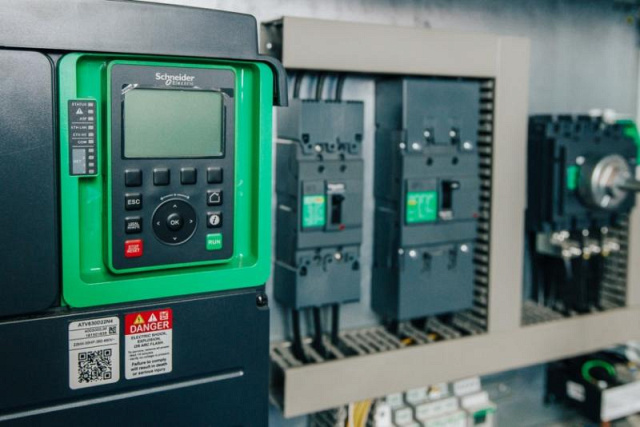

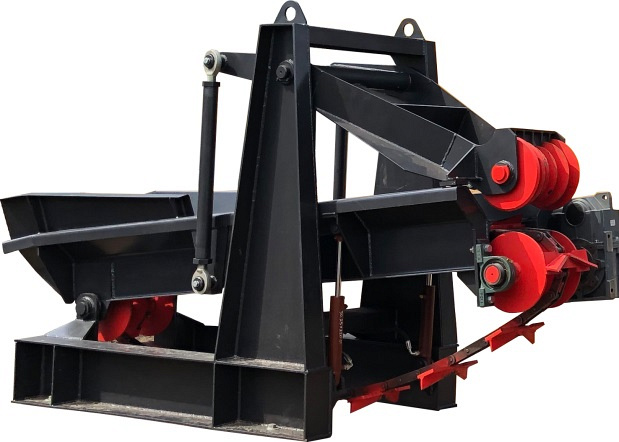

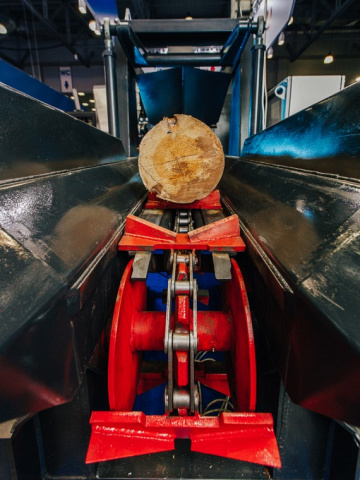

| | ПОДАЮЩИЙ САМОЦЕНТРИРУЮЩИЙСЯ ТРАНСПОРТЁР Станок оснащен цепным самоцентрирующимся подающимм транспортером для бревен диаметром до 600 мм. Скорость подачи транспортера и станка одинаковая и регулируется с главного пульта управления при помощи частотного преобразователя, что дает возможность подобрать оптимальную скорость подачи для любого бревна индивидуально. Для более надежной подачи бревен цепь транспортера имеет траверсы, а сам транспортер оснащен верхним прижимным роликом. Давление на ролик и самоцентрация транспортера происходит за счет гидравлики. |
| | |
| | КОМПЛЕКТ НОЖЕЙ В комплекте со станком идет 6 ножей с напайными пластинами из сверхтвердого сплава - стеллита. Ножи имеют специальную форму для более легкого раскрытия при подаче бревна. Дополнительно станок может быть оснащен любым количеством запасных ножей европейского производства. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| | МЕХАНИЗАЦИЯ ДЛЯ ПОДАЧИ БРЕВЕН Станок может быть оснащен накопителем и поштучной подачей бревен, а также приводным рольгангом нужной длины. Система подачи может вмещать на себя от 15 м3 до 40 круглых бревен единовременно. Скорость подачи на рольганге регулируется при помощи инвертора |
| | ВЫХОДНОЙ ТРАНСПРОТЕР Станок может быть укомплектован выходным приводным коническим рольгангом для транспортировки окоренных бревен после окорочного станка. |
| | МЕТАЛЛОДЕТЕКТОР MEDETEC (ГЕРМАНИЯ) Линия окорки бревен может быть укомплектована металлодетекотором производства Германия для отбраковки бревен. Данная опция особенно эффективна в случае переработки бревен на рубильных машинах и линиях ФБС. |
| | ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ КОРЫ Двухцепной скребковый или шевронный наклонные транспортеры длиной от 2 метров. Обеспечивают своевременное удаление коры из-под окорочного станка. |
| | РУБИЛЬНАЯ МАШИНА ДЛЯ ИЗМЕЛЬЧЕНИЯ КОРЫ Рубильная машина HCB (Швеция) способна эффективно измельчать кору до фракции 3 - 4 см. Измельченную кору можно использовать в качестве минеральных удобрении в сельском хозяйстве или сжигать в котельной предварительно смешав с опилом или древесной щепой. |
| МЕТАЛЛОКОНСТРУКЦИИ ДЛЯ ПОДЪЕМА СТАНКА По вашему желанию мы можем изготовить металлоконструкции для выставления станка и подъема на нужную высоту для удобного обслуживания удаления коры. | |
