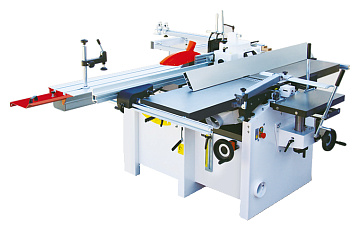

Количество операций: 5 шт.
Суммарная мощность: 9; 12 кВт
Ширина строгания: 300; 400 мм
Вес: 550; 645 кг
• Фугование, рейсмусование, пиление, фрезерование, сверление
• Подрезная пила
• W - со спиральным валом
• Форматная Al каретка 1600 / 2200 / 2600 / 3200 мм с телескопической опорой
• Чугунные столы
• 3 отдельных двигателя
каретка 3200 мм)
W – со спиральным валом
НАЗНАЧЕНИЕ:
Предназначен для распиловки облицованных плит и комплексной обработки столярных изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется на малых предприятиях, личных подсобных хозяйствах и крупных предприятиях как вспомогательное оборудование.
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

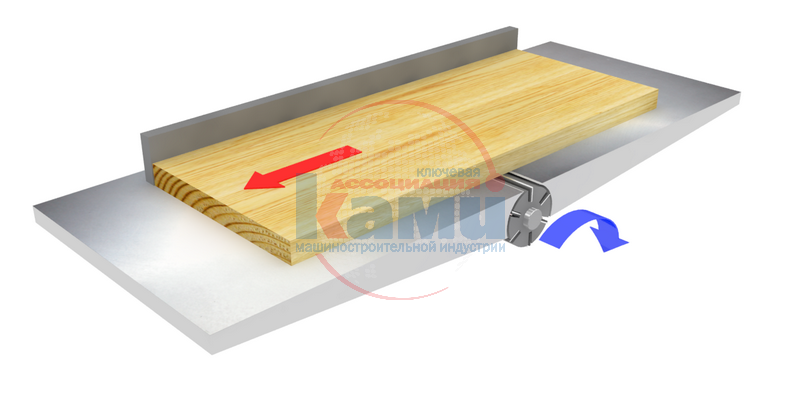

| ФУГОВАЛЬНЫЙ УЗЕЛ Литые фуговальные столы являются надежной базой при обработке. Наклон направляющей линейки позволяет снимать фаску. |

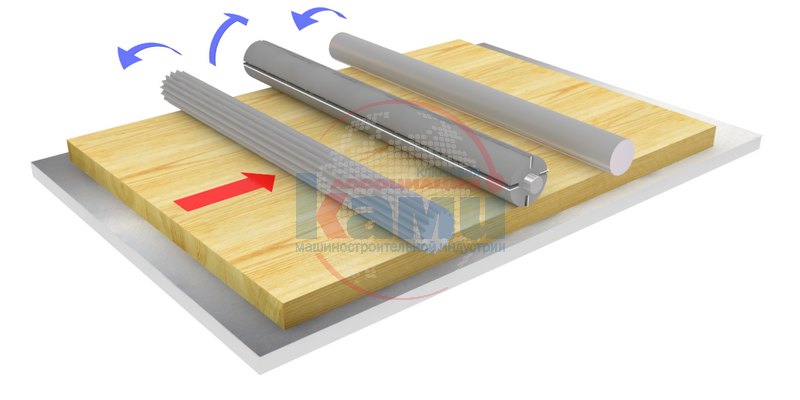

| РЕЙСМУСОВЫЙ УЗЕЛ На рейсмусе возможна обработка деталей высотой до 220 мм. Отображение размера по линейке и механическому счетчику. |
| СПИРАЛЬНЫЙ НОЖЕВОЙ ВАЛ НА МОДЕЛЯХ W Ножевые пластины расположены по спирали. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, что повышает качество обработанной поверхности. Преимущества спирального вала:
|

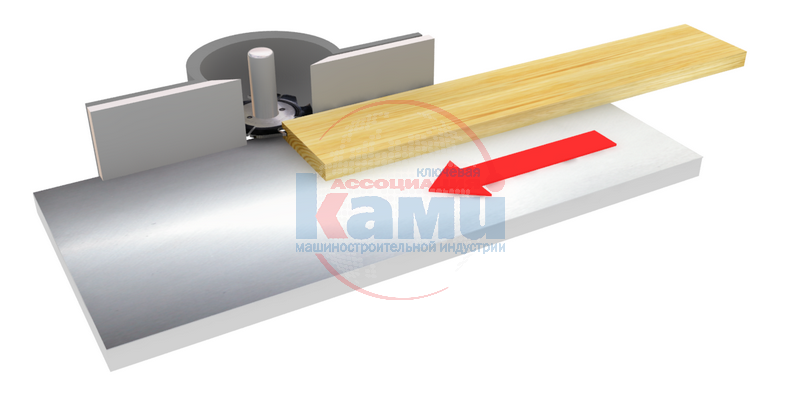

| ФРЕЗЕРНЫЙ УЗЕЛ Фрезерный вал диаметром 32 мм. Четыре скорости вращения 2000 / 3100 / 4400 / 7000 об/мин дают возможность оптимально подобрать режим резания под разные задачи. Удобный и надежный прижим заготовки. |

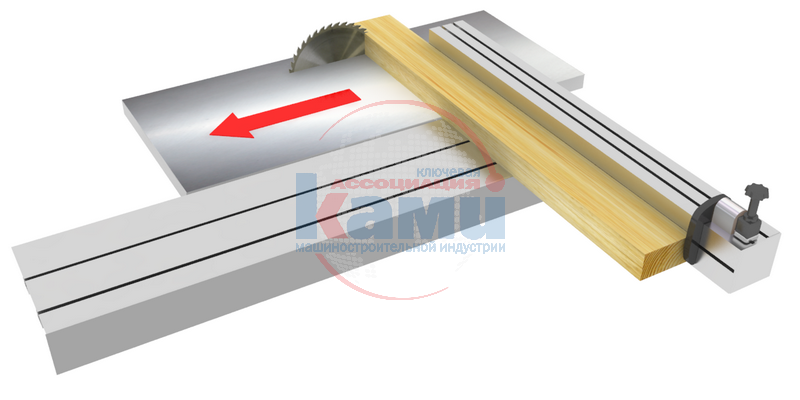

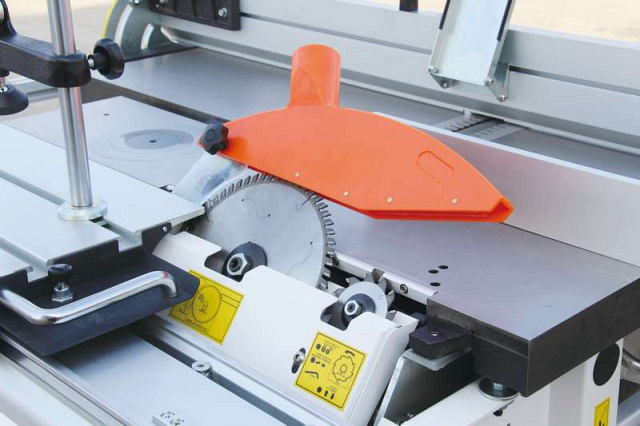

| ПИЛЬНЫЙ УЗЕЛ Возможность продольного, поперечного и углового пиления, а также пиления с подрезной пилой облицованных плитных материалов. Шариковая каретка обеспечивает плавный и легкий ход. |
| СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ УЗЕЛ Позволяет осуществлять выборку пазов и сверление отверстий. При необходимости может быть легко демонтирован. |

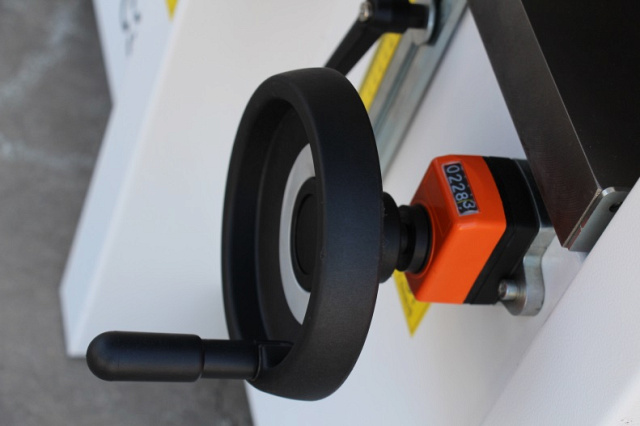

| СЧЕТЧИК ПОЛОЖЕНИЯ ВЫСОТЫ РЕЙСМУСОВОГО СТОЛА Позволяет установить высоту стола с точностью до 0,1 мм. |
| НАКЛОН ПИЛЬНОГО УЗЛА ОТ 0 ДО 45° Осуществляется маховиком по градуированной шкале. Позволяет изготавливать соединения под углом и мебель по индивидуальным заказам. |
| ПАТРОН WESCOTT Позволяет зажимать любой диаметр хвостовика от 0 до 16 мм. |

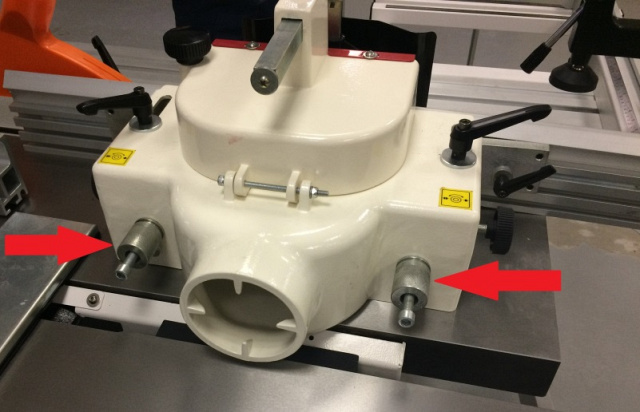

| РЕГУЛИРОВКА НАПРАВЛЯЮЩИХ ЛИНЕЕК ФРЕЗЕРНОГО УЗЛА Осуществляется с помощью рукояток и необходима для регулировки глубины фрезерования. Настраивается как подающая, так и принимающая линейка. |
НАПРАВЛЯЮЩАЯ ЛИНЕЙКА Массивное крепление параллельного упора с регулировкой по миллиметровой шкале обеспечивает жесткость конструкции и точность пиления. На SICAR C400 линейка перемещается по усиленной цилиндрической направляющей, имеющей точную подстройку. | |

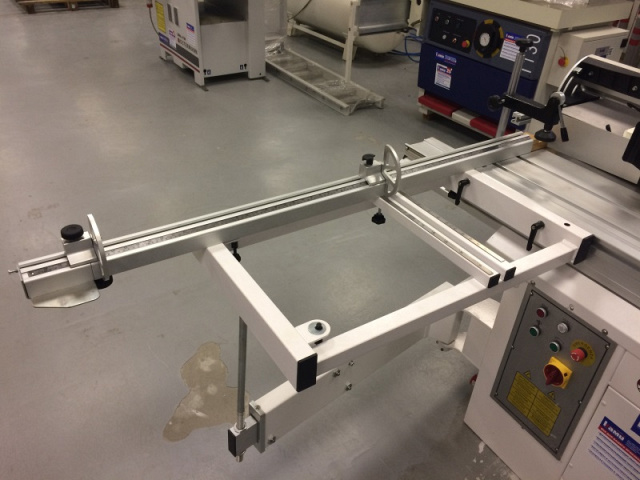

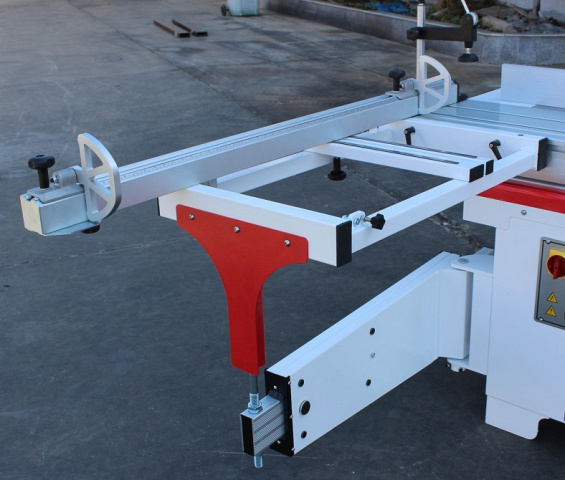

ТЕЛЕСКОПИЧЕСКАЯ ЛИНЕЙКА На линейке 2 флажковых упора. Поворот линейки от 0 до 45°. Телескопическое удлинение позволяет базировать габаритные заготовки. Форматный стол на SICAR C400 имеет усиленное крепление в 3-х точках к телескопической опоре. | |

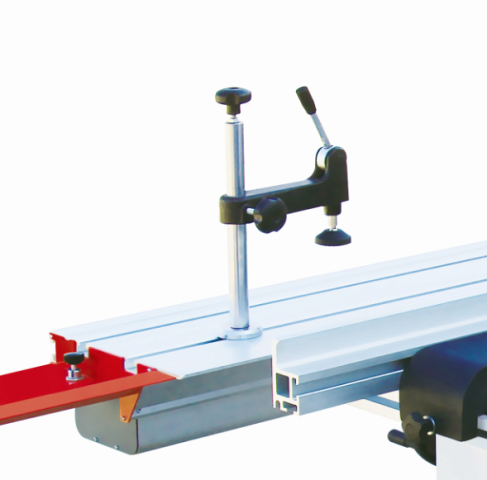

| ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ Позволяет надежно фиксировать детали на каретке. |

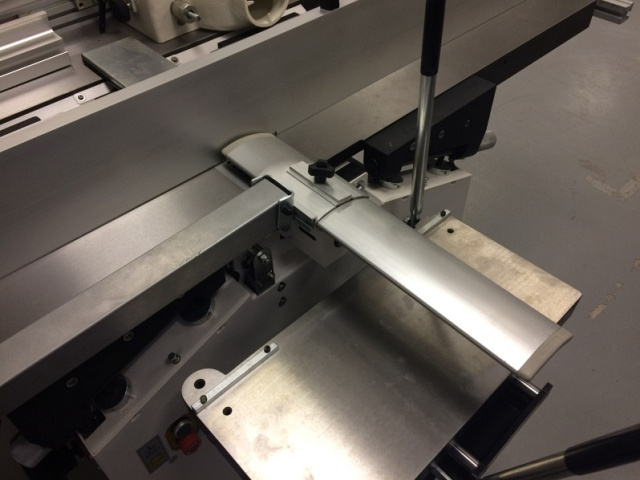

| ЗАЩИТА НОЖЕВОГО ВАЛА Откидная защита строгального вала в соответствии с нормами СЕ. |

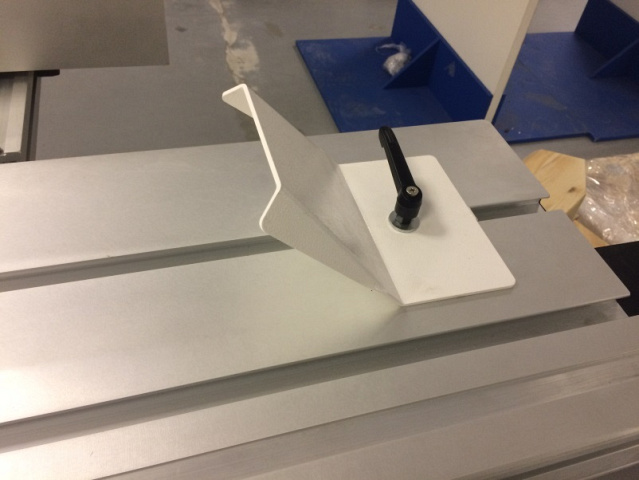

| УПОР НА КАРЕТКЕ Передвижной упор на каретке исключает смещение заготовки при пилении. |

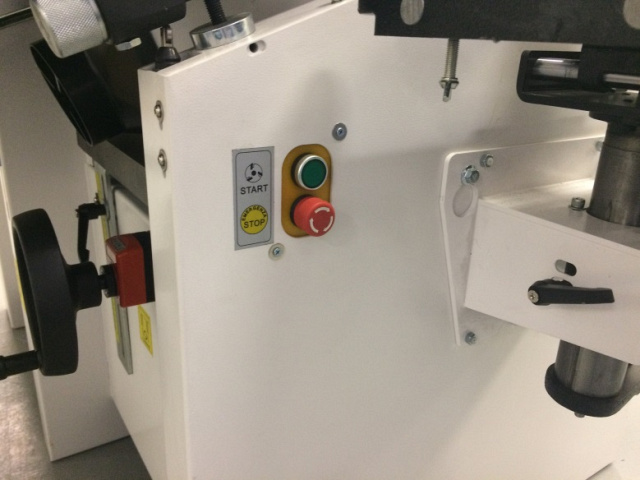

| КНОПКИ ВКЛЮЧЕНИЯ НОЖЕВОГО ВАЛА Вынесены отдельно на фуговально-рейсмусовый узел. Позволяют удобно включать станок при фуговании, рейсмусовании и сверлении. Не нужно обходить вокруг станка. |
| ПРИЖИМНОЕ УСТРОЙСТВО MORI Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| АСПИРАЦИЯ ПК 3150 Применяется к столярным станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
|
| РУКАВНЫЙ ФИЛЬТР ECOWOOD FPC-3500, ТУРЦИЯ Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов.
|
| ИНСТРУМЕНТ Дисковые пилы IRONMAC для продольного и смешанного пиления древесины |

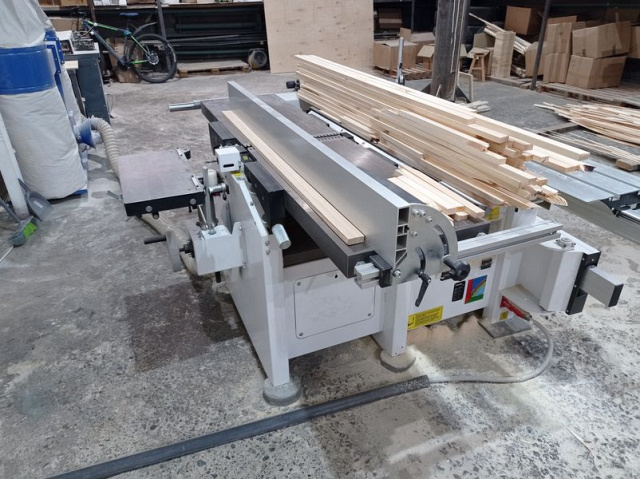

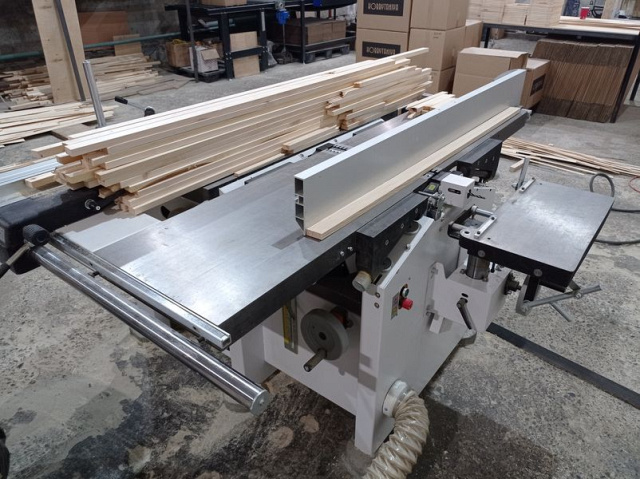

ДОПОЛНИТЕЛЬНЫЕ ФОТО:

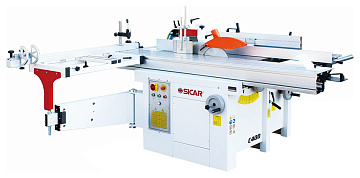

SICAR C400
