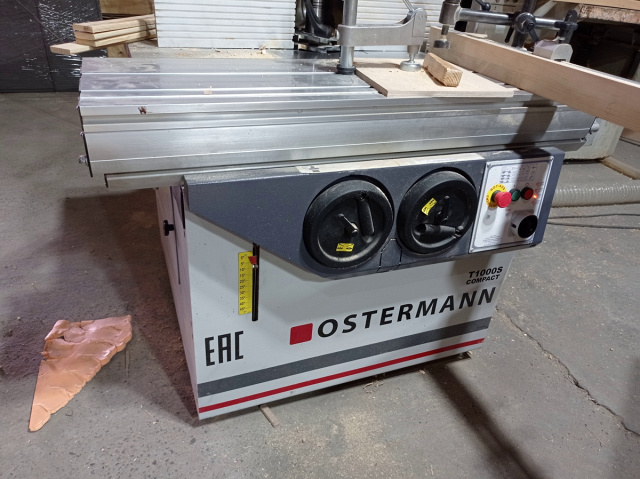

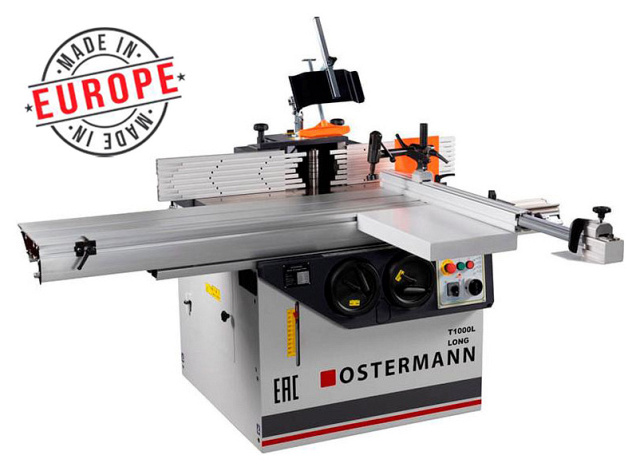

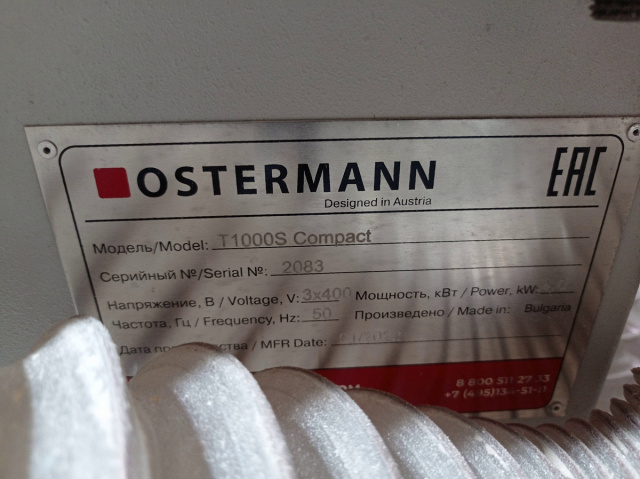

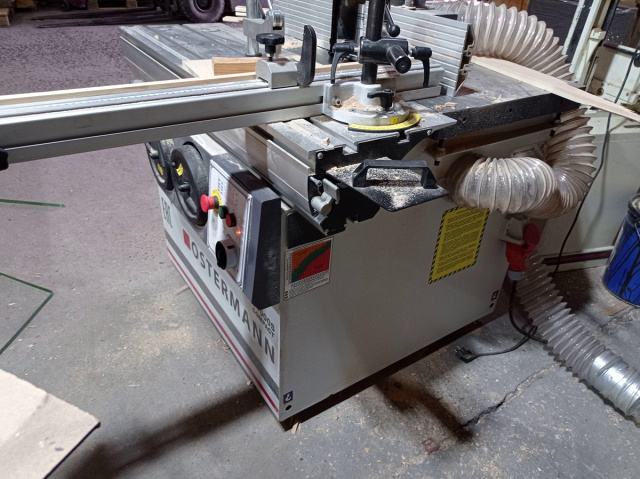

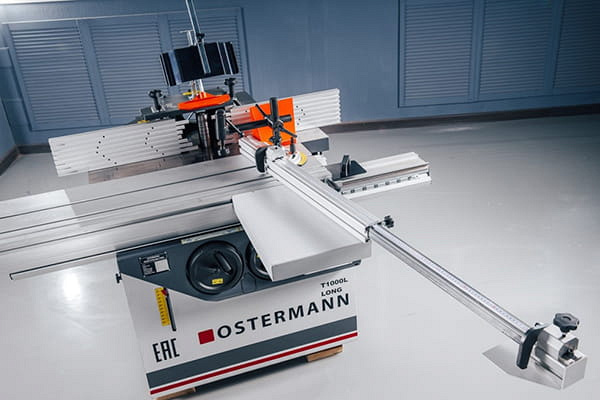

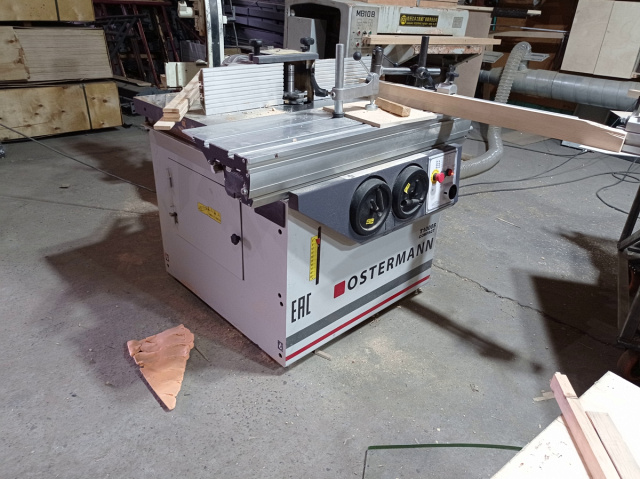

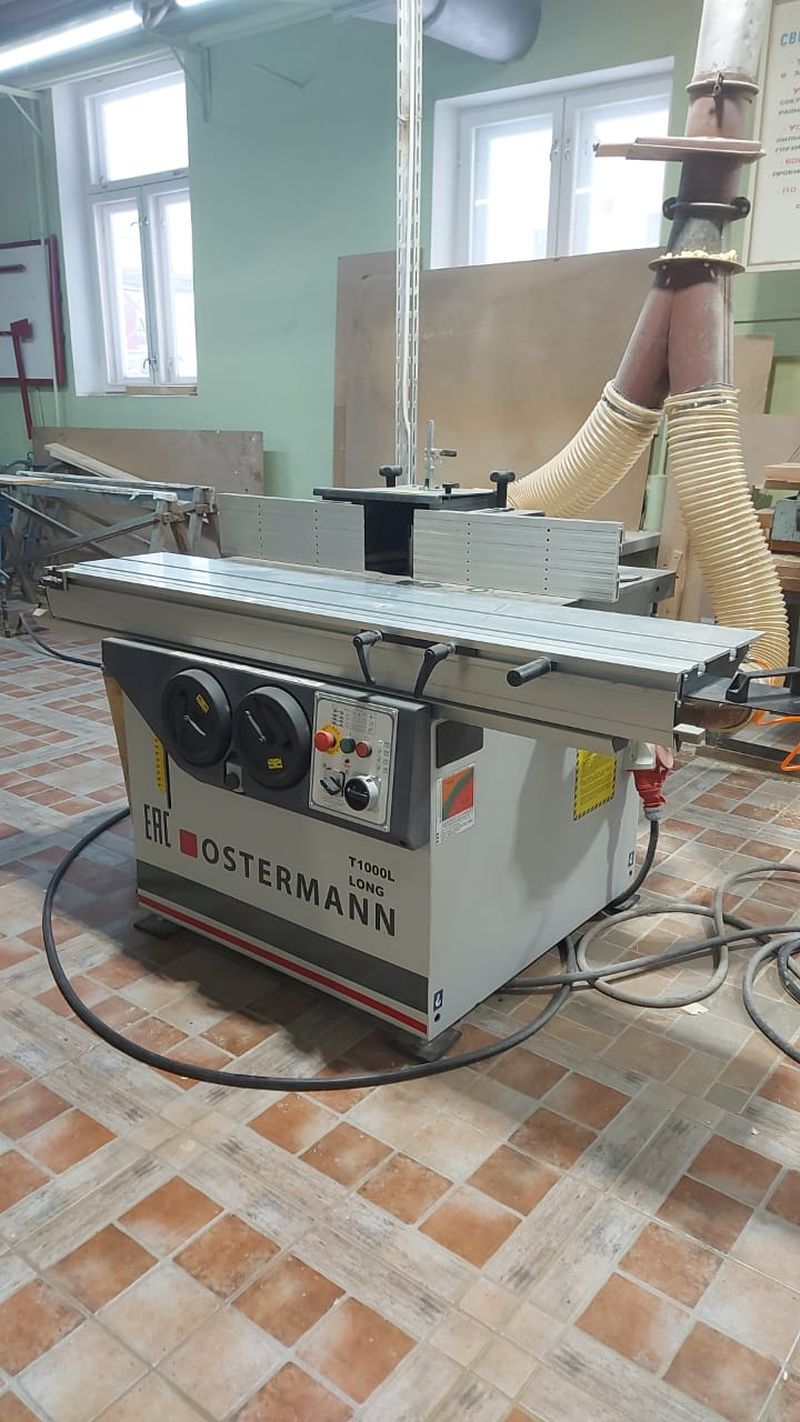

Европа
Шпиндель: с наклоном
Высота шпинделя: 125 мм
Каретка: фронтальная
Мощность: 4; 5,5 кВт
Вес: 410; 425; 435 кг
• Форматная алюминиевая каретка 1150 / 1600 / 2300 мм
• Реверс вращения шпинделя
• Кожух под фрезы диаметром до 250 мм + шипорезный диаметром до 320 мм
• Интегральные направляющие линейки 500 + 500 мм
• Телескопическая упорная линейка
НАЗНАЧЕНИЕ:
Предназначен для выполнения разнообразных фрезерных работ по дереву, зарезки простых шипов и проушин с помощью шипорезной каретки, продольного фрезерования по направляющим линейкам и криволинейного фрезерования по шаблону.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для предприятий и цехов по производству столярно-строительных изделий, мебели и других деревообрабатывающих производств.
СХЕМА ОБРАБОТКИ:
| Продольное фрезерование | Фрезерование шипов и проушин | Криволинейное фрезерование по шаблону |
.png) | .png) |  |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

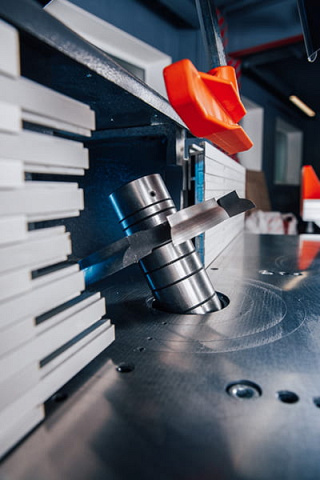

| | НАКЛОН ШПИНДЕЛЯ 0 - 45° Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке. Работа без наклона: На верхнем рисунке скорость в точке С значительно больше скорости в точке В, т.к. R2 значительно больше R1. Поэтому качество обработки поверхности D в точках В и С будет отличаться, а также может вызвать перегрев поверхности заготовки и инструмента. Работа с наклоном: При наклоне шпинделя скорость в точках В и С практически одинакова, т.к. R2 не намного больше R1. Это повышает качество обработки и увеличивает ресурс инструмента. |

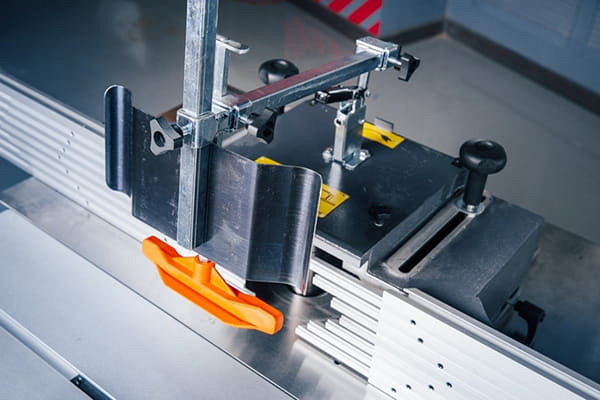

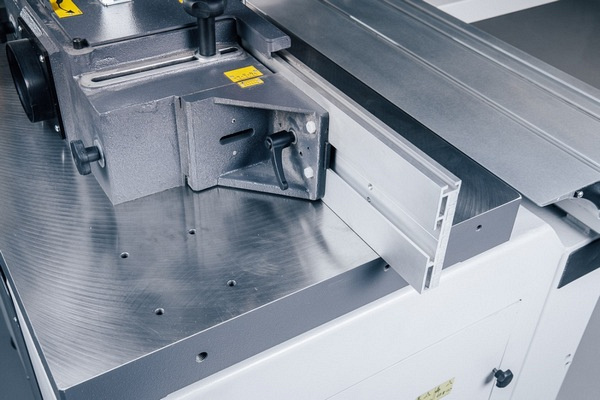

| | ЗАЩИТНОЕ ОГРАЖДЕНИЕ ШПИНДЕЛЯ Кожух для фрез диаметром 250 мм во всех моделях кроме Compact. В модели Compact Ø180 мм. Направляющие линейки длиной 500 мм каждая, кроме Compact. В модели Compact 350 мм. В кожухе предусмотрен выход под аспирацию Ø120 мм. |

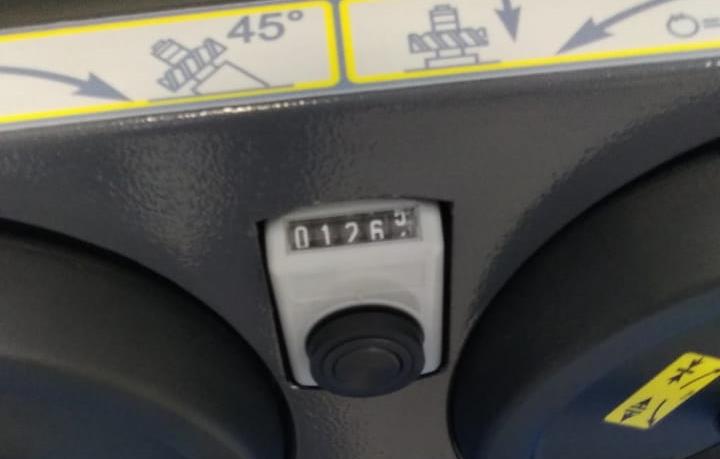

| | СЧЕТЧИК ВЕРТИКАЛЬНОГО ПОЛОЖЕНИЯ ШПИНДЕЛЯ Для точного позиционирования шпинделя по высоте станки оснащены механическим счетчиком. В модели Compact не входит в комплект поставки. |

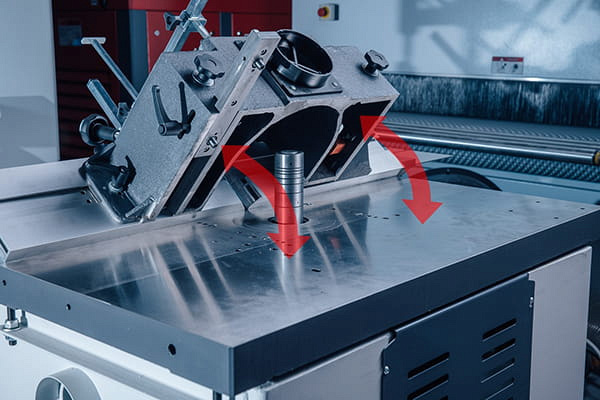

| | СИСТЕМА БЫСТРОГО ПОЗИЦИОНИРОВАНИЯ КОЖУХА Позволяет быстро восстановить заданную настройку направляющих линеек после снятия кожуха. |

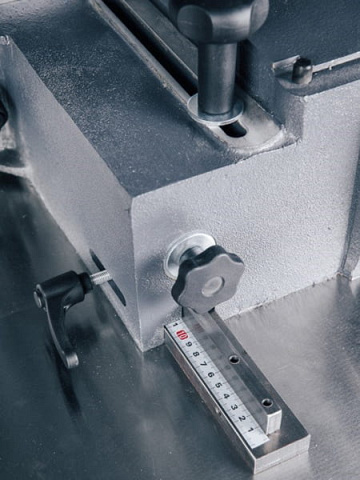

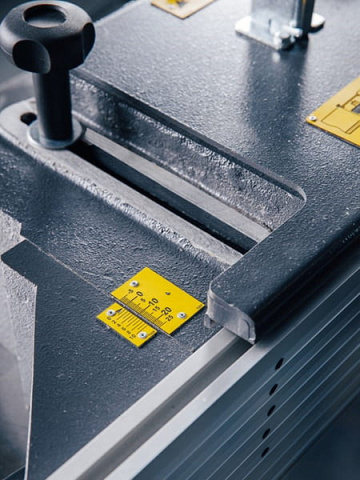

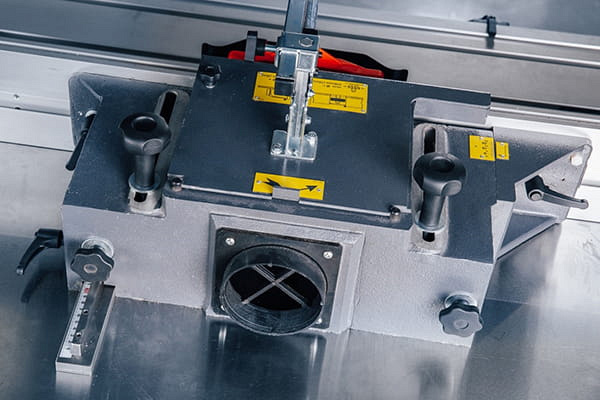

| | НАСТРОЙКИ КОЖУХА Настройка направляющих линеек по миллиметровым шкалам с помощью удобных регулировочных винтов. |

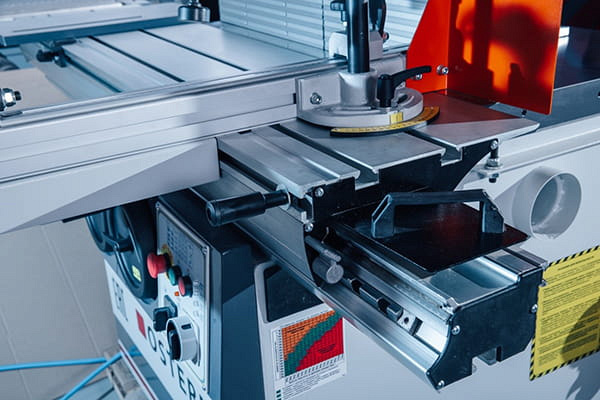

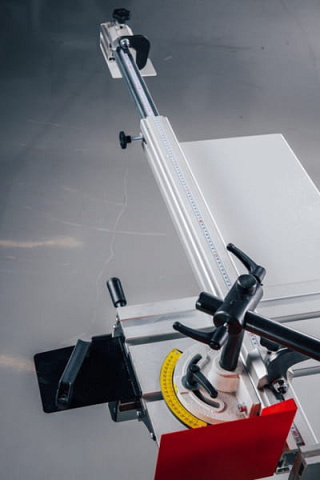

| | ТЕЛЕСКОПИЧЕСКАЯ ПОВОРОТНАЯ ЛИНЕЙКА Телескопическая линейка 900 мм + удлинение 700 мм. 2 флажковых упора для шипорезных работ. Поворот линейки на угол ±45° по шкале с градусами. Приставной стол 500 х 320 мм исключает провисание габаритных заготовок. |

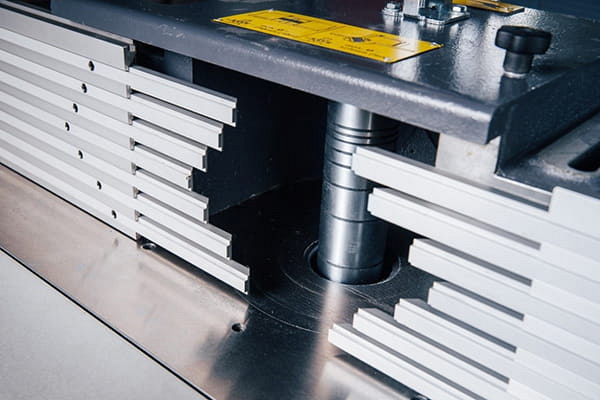

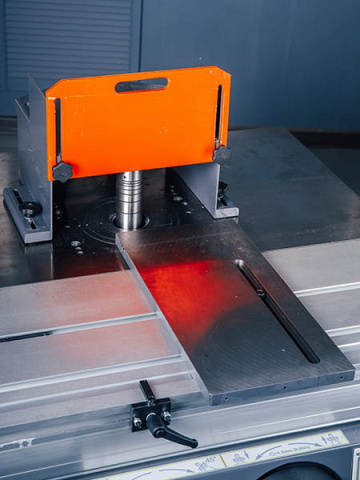

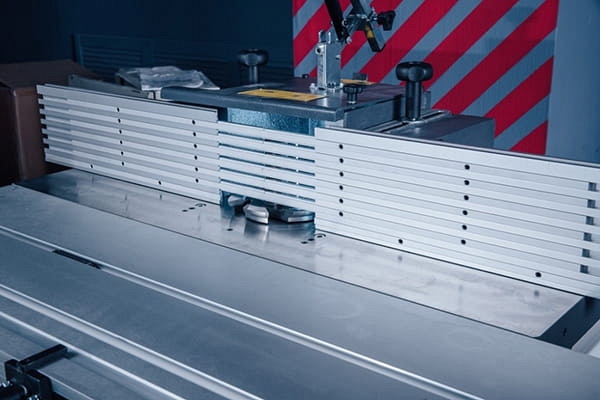

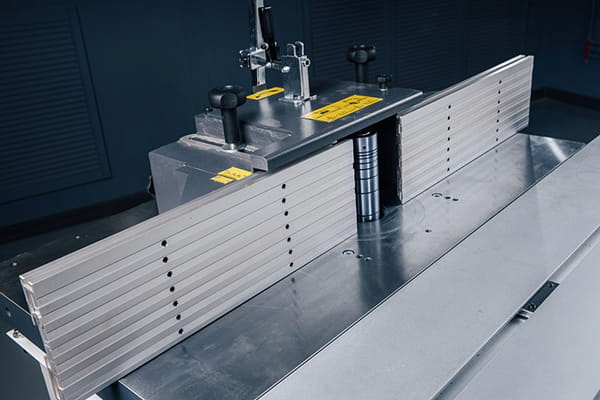

| | ИНТЕГРАЛЬНЫЕ НАПРАВЛЯЮЩИЕ Две направляющие линейки общей длиной 1000 мм - идеальная база при обработке. Исключен подрыв древесины на краях т.к. выдвижные пластины сокращают расстояние между направляющими линейками и не позволяют заготовке проваливаться внутрь кожуха. Дополнительная защита рук оператора. В модели Compact поставляются стандартные направляющие линейки длиной 350 мм каждая. |

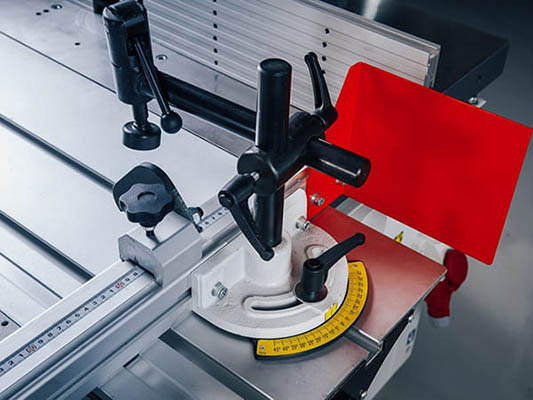

| | ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ Фиксация заготовок на каретке при помощи эксцентрикового прижима. |

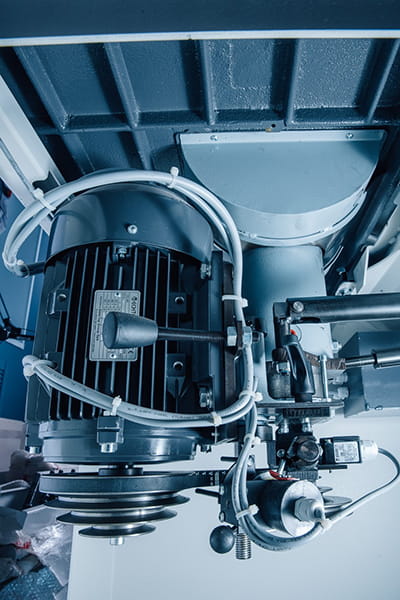

| | МОТОРНЫЙ ОТСЕК Привод шпинделя от мощного двигателя посредством клиноременной передачи. Литой чугунный стол с ребрами жесткости отлично гасит вибрации и обеспечивает точность обработки и жесткость конструкции на всем периоде эксплуатации. Шпиндельная чаша закрыта защитным кожухом для лучшего удаления стружки через подведенный патрубок, что исключает ее попадание в моторный отсек. |
| | ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ Осуществляется путем быстрой и удобной перестановки ремня. Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента. Индикация выбранной частоты вращения с помощью флажка. 4 скорости вращения шпинделя: 1400, 3500, 6000, 8000 об/мин. Концевой выключатель исключает возможность включения станка при заблокированном шпинделе, что соответствует европейским нормам безопасности. |

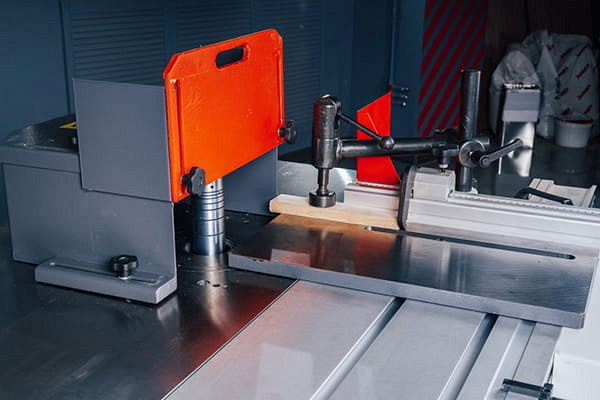

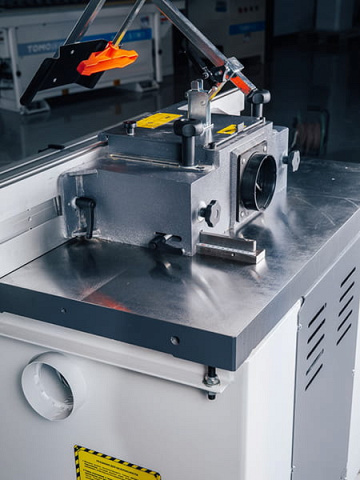

| | ШИПОРЕЗНЫЙ КОМПЛЕКТ (в мод. Optimal и Compact не поставляется) Состоит из:
Приставка позволяет:
|

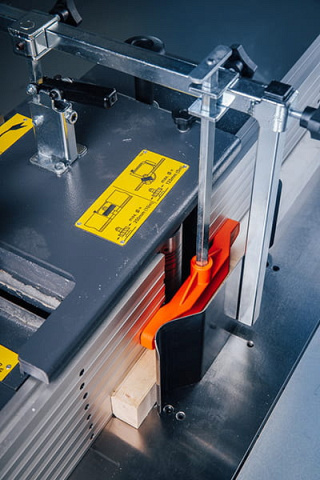

| | ПРИЖИМ MORI Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора. В модели Compact не входит в комплект поставки. |

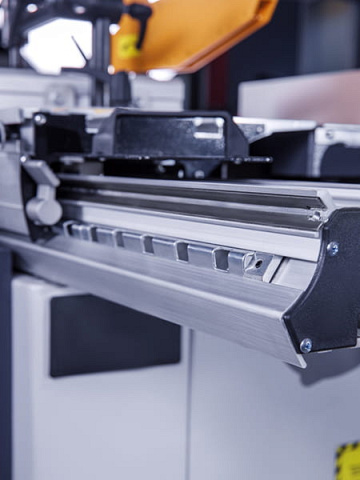

| | НАПРАВЛЯЮЩИЕ КАРЕТКИ Каретка перемещается по высокопрочным закаленным стальным направляющим пластинам. Пластины при необходимости могут быть заменены, что делает ресурс каретки практически вечным. Аналогичная конструкция реализована ведущими немецкими производителями станков. |

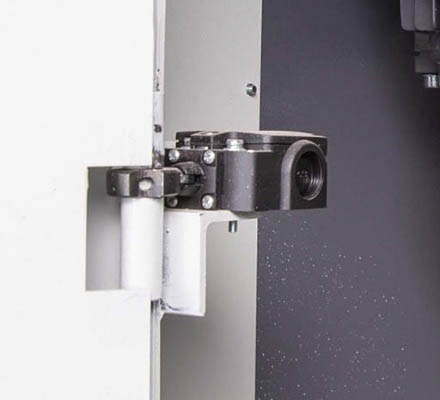

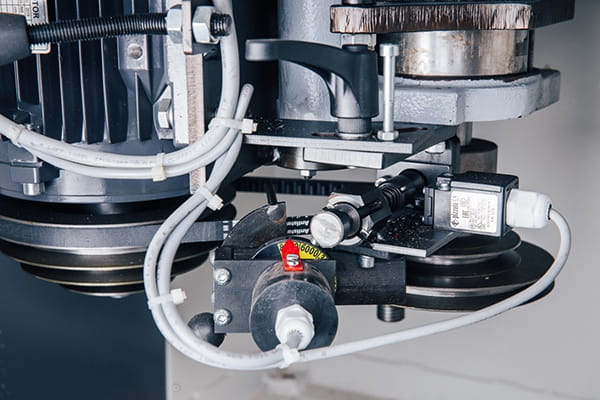

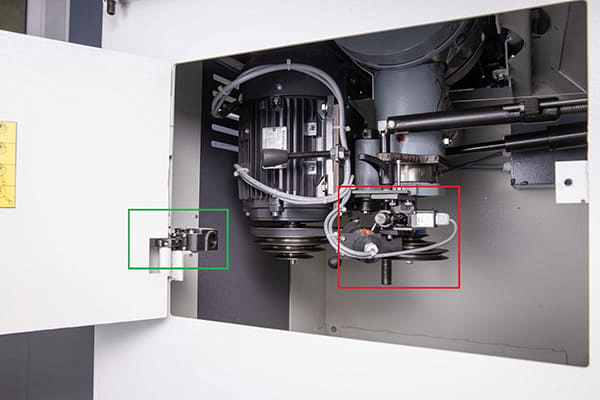

| | СИСТЕМА БЕЗОПАСНОСТИ Соответствует европейским нормам. При открытой крышке моторного отсека срабатывает концевой выключатель и блокирует возможность включения станка (выделено зеленым). При смене инструмента шпиндель стопорится специальным штоком, одновременно срабатывает концевик (выделено красным). Это блокирует включение станка с застопоренным шпинделем и позволяет избежать дорогостоящего ремонта. |

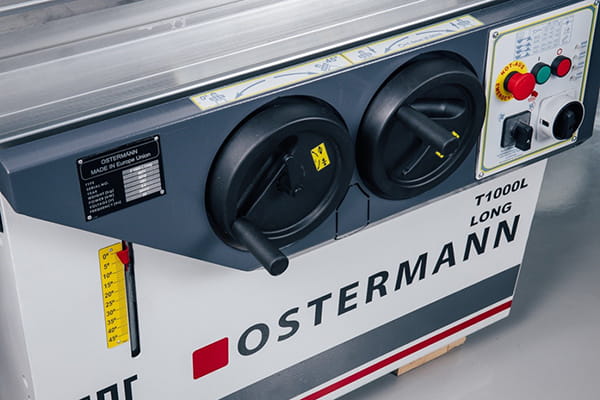

| | ПАНЕЛЬ УПРАВЛЕНИЯ Удобная и информативная с отображением:
|
| | СТОПОР КАРЕТКИ Удобно использовать при продольном фрезеровании или работе по шаблону, когда не требуется перемещение каретки. Для удобного перемещения каретки предусмотрено две рукоятки. |
| | ПРЕДУСТАНОВКА ПОД АВТОПОДАТЧИК В столе предусмотрены 4 отверстия с резьбой для установки автоподатчика. |
| | АСПИРАЦИОННЫЕ ПАТРУБКИ Первый аспирационный патрубок расположен под столом для более эффективного удаления стружки из шпиндельной чаши. Второй патрубок находится в защитном кожухе шпинделя. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

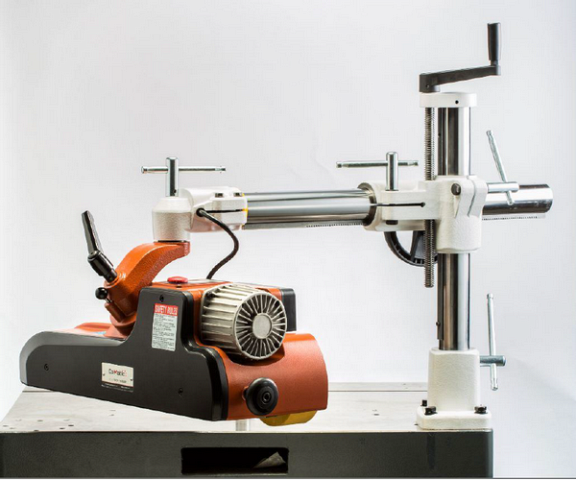

| | АВТОПОДАТЧИК Позволяет плавно подавать заготовку в зону резания, что увеличивает качество и производительность. |
КОМПЛЕКТУЮЩИЕ:
В производстве используются комплектующие ведущих мировых производителей, что позволяет держать качество изготавливаемого оборудования на самом высшем уровне.
| В производстве используются комплектующие ведущих мировых производителей, что позволяет держать качество изготавливаемого оборудования на самом высшем уровне. | |
| | РЕДУКТОРЫ |
| | ЭЛЕКТРОКОМПОНЕНТЫ |
| | ПЕРЕКЛЮЧАТЕЛИ |
| | ИНСТРУМЕНТ |
| | ОСНАСТКА |
