Модель

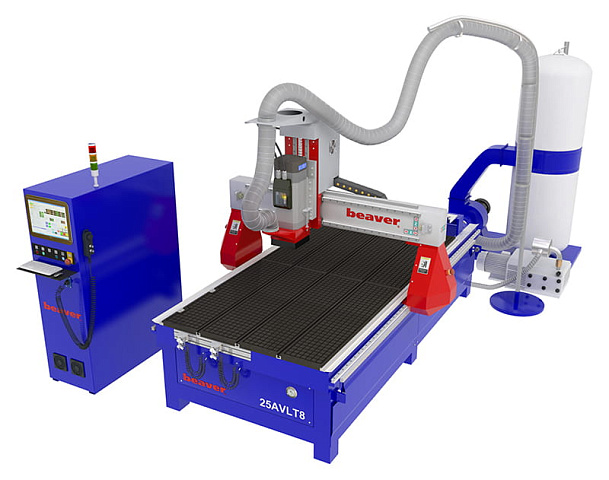

25AVLT8

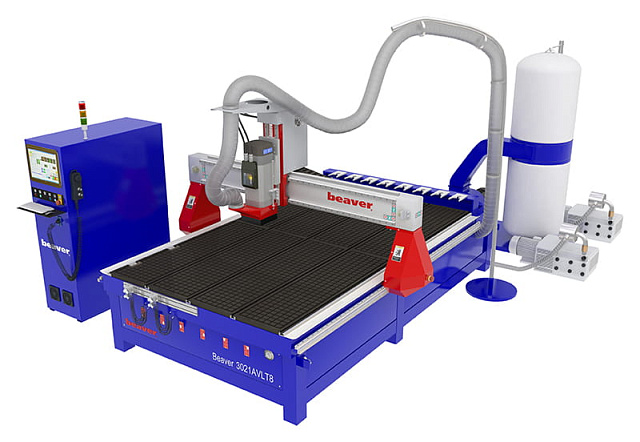

3021AVLT8
Параметры обработки:
Размеры вакуумного стола, мм
1260 x 2500
2050 x 3000
Размер зоны обработки, мм
1260 x 2500
2080 x 3000
Перемещение по оси Z, мм
400*
400*
Тип рабочего стола
Комбинированный (вакуумный + Т-пазы)
Комбинированный (вакуумный + Т-пазы)
Шпиндель:
Мощность шпинделя, кВт
9,5
9,5
Частота вращения шпинделя, об/мин
0 - 24 000
0 - 24 000
Тип охлаждения шпинделя
Воздушное
Воздушное
Тип инструментального патрона
HSK-63
HSK-63
Тип цанги
ER40
ER40
Тип смены инструмента
Автоматическая
Автоматическая
Перемещения:
Тип передачи по осям X, Y
Шестерня, косозубая рейка
Шестерня, косозубая рейка
Тип передачи по оси Z
ШВП
ШВП
Скорость рабочего хода, м/мин
0 - 25**
0 - 25**
Скорость холостого хода, м/мин
0 - 45
0 - 45
Тип электродвигателей
Серводвигатели
Серводвигатели
Коммуникации:
Диаметр патрубка аспирации, мм
200
200
Расход сжатого воздуха, л/мин
300
300
Напряжение, В
380
380
Частота тока, Гц
50
50
Общая установленная мощность, кВт
16,25***
20,25***
Общие характеристики:
Размеры рабочего стола, мм
1320 x 3040
2100 x 3300
Тип датчика калибровки инструмента
Автоматический
Автоматический
Мощность вакуумного насоса, кВт
4
4,0 x 2 шт.
Производительность вакуумного насоса, м³/ч
129
129 х 2 шт.
Система управления
OSAI
OSAI
Габаритные размеры:
Длина, мм
4100
3860
Ширина, мм
2250
2250
Высота, мм
2450
1930
Вес, кг
1800
2300
* опционально возможно изготовление станка с ходом по оси Z до 600 мм
** данное значение зависит от множества факторов, таких как обрабатываемый материал, инструмент, глубина фрезерования и т.д.
*** без учета мощности штатной системы аспирации
