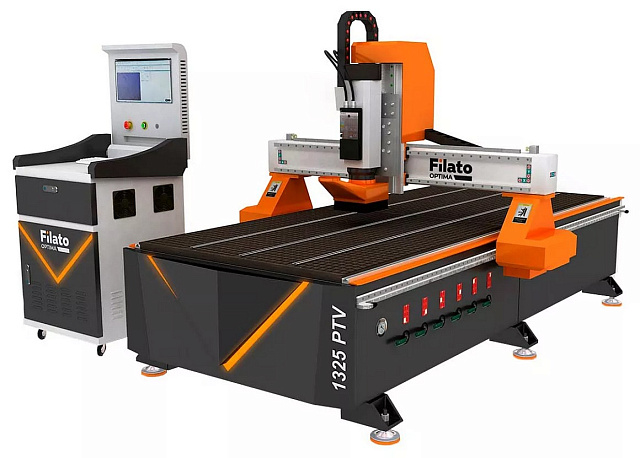

Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV

В наличии
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV
  • Производитель: Filato

    Страна: Китай

  • Акция действует при 100% оплате
    (поставка от 2,5 месяцев)


    Зона обработки, мм:

    X - 1300 - 2080, Y - 2500 - 4050, Z - 300

    Шпиндель: 9,0 кВт

    Частота вращения: 0 - 18 000 об/мин

    Смена инструмента: полуавтоматическая

    Вес: 930 - 1460 кг


Связь с ведущим специалистом +7 (717) 272-75-72

Узнать цену

Вы выбрали: Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV

Подобрать аналог

Вы выбрали: Фрезерно-гравировальные станки с ЧПУ Filato. Серия Optima PTV

  • Инструмент
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Станок предназначен для высококачественной плоскостной фрезеровки деталей из полноформатных плитных материалов (2D фрезеровка) и для нанесения различных гравировок на поверхности деталей (2,5D фрезеровка). Также конструктив станка позволяет использовать его для фрезеровки объѐмных деталей в 3-х мерном пространстве (3D фрезерование).

Виды обрабатываемых материалов:

Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Мебельное производство

Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ, в том числе панелей облицованных шпоном. Изготовление различных мебельных фасадов с художественной резьбой, накладок на мебель, столешниц для кухонной мебели, элементов мебели из массива (стулья, столы, тумбы, шкафы).

Отделка интерьеров

Элементы каминов, барельефы, канделябры, конструктивные элементы лестниц, плинтусы, накладки, художественный паркет.

Отделка экстерьеров

Фигурные наличники с художественной резьбой и орнаментами для дверей и окон. Декоративные элементы для украшения деревянных домов и бань. Художественный декор для отделки веранд и беседок, ограды и т.д.

Производство дверей

Криволинейное и прямолинейное фрезерование в дверях под стекло и филенку, в том числе изготовление эксклюзивных дверей с глубокой высокохудожественной резьбой. Инкрустация дверей вставками из ценных пород дерева, изготовление накладок на железные двери.

Реклама

Криволинейный раскрой листовых пластиков, ПВХ, акрила и других композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

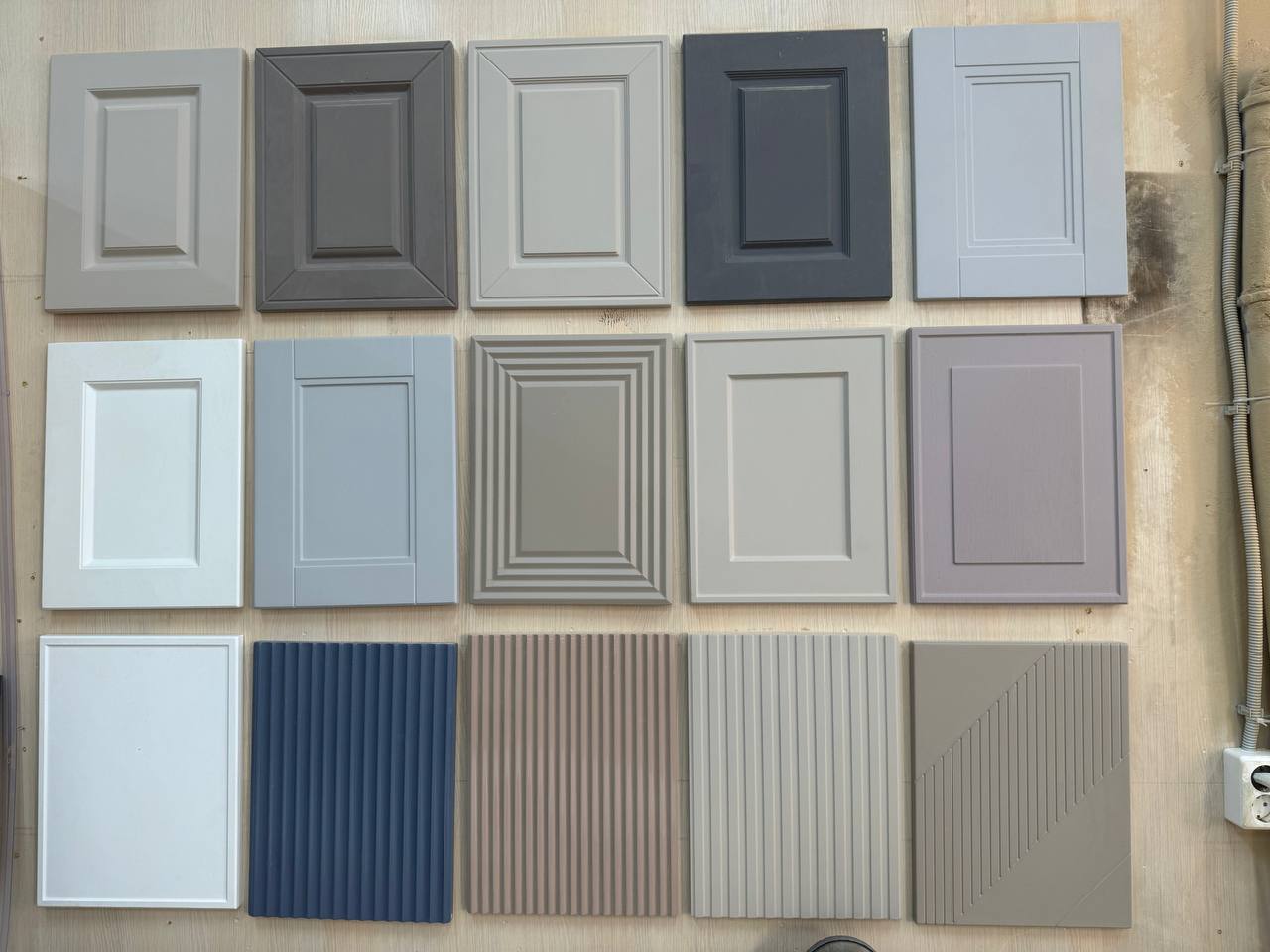

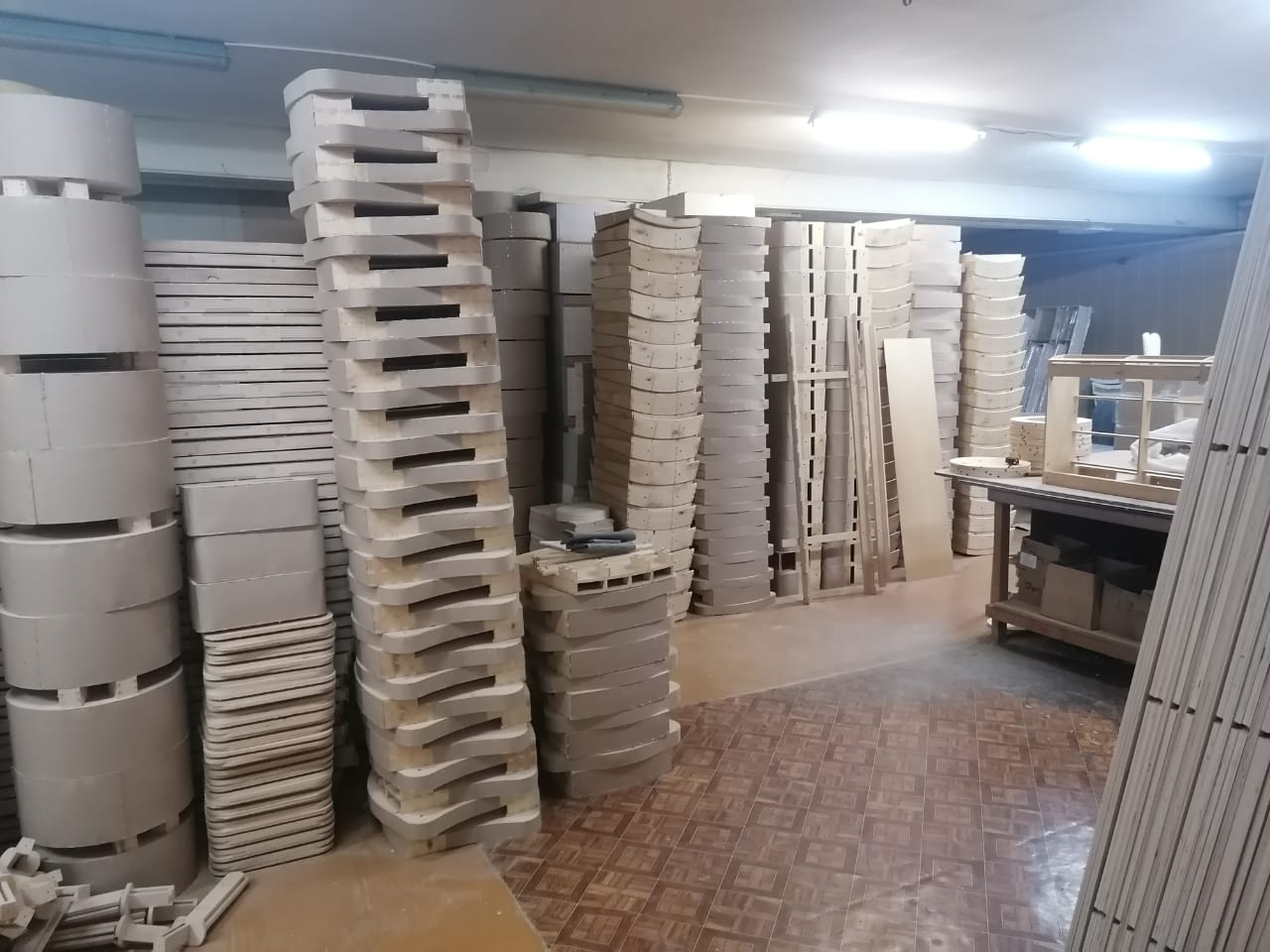

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМЫ ОБРАБОТКИ:





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЦЕЛЬНОСВАРНАЯ СТАЛЬНАЯ СТАНИНА

Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров.

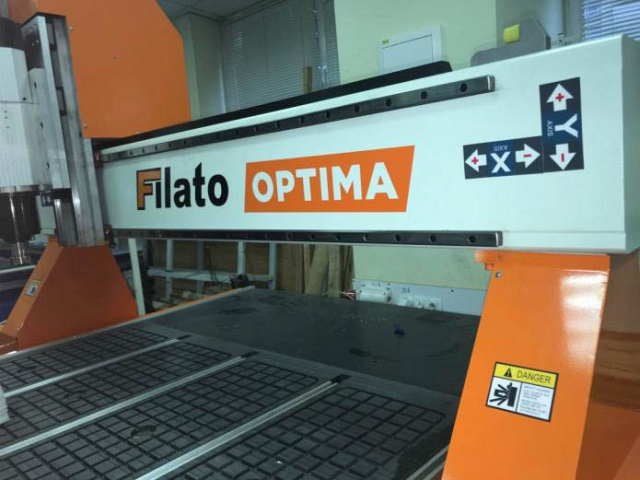

СТАЛЬНОЙ ПОРТАЛ

Изготовлен из стальных труб прямоугольного сечения и усилен дополнительными ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузкам. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. В отличии от легких алюминиевых порталов, портал изготовленный из стали обеспечивает получение гарантированно высокой точности и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.

СТАЛЬНЫЕ ОПОРЫ ПОРТАЛА

Портал установлен на мощные стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки.

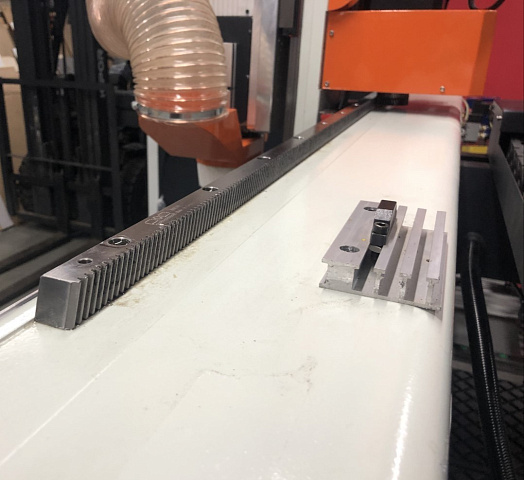

КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ-РЕЙКА RoR (ГЕРМАНИЯ) ПО ОСЯМ X - Y

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

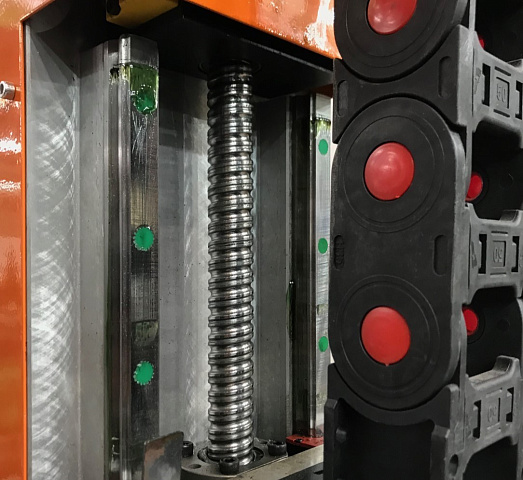

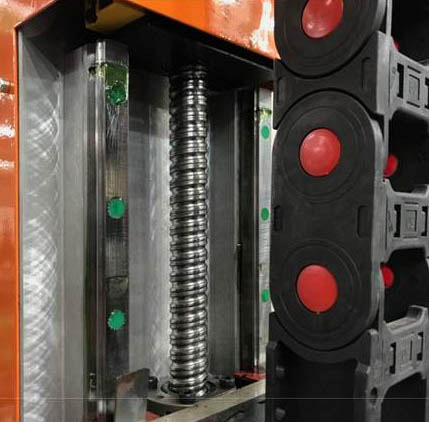

ВЫСОКОСКОРОСТНАЯ ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА ПО ОСИ Z (ТАЙВАНЬ)

Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение шпиндельной площадки. Так как при обработке наиболее нагруженной осью считается именной ось Z, то применения ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы.

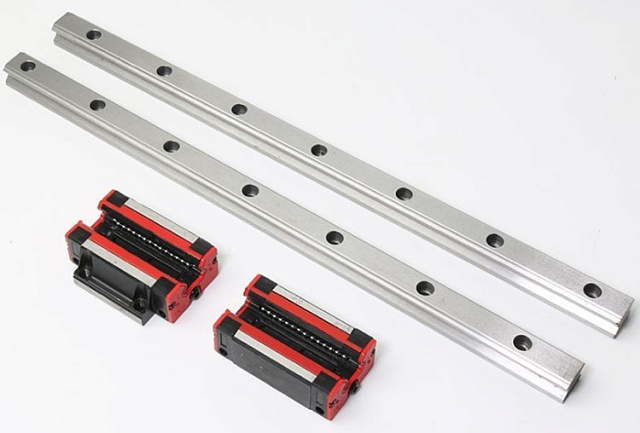

ВЫСОКОТОЧНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ С ПОДПШИПНИКАМИ LMA(ТАЙВАНЬ) ПО ОСЯМ Х / Y / Z

Перемещения портала (ось Y) и шпиндельной площадки (оси X / Z) осуществляются по высокоточным призматическим направляющим. Тем самым достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Каждый подшипник имеет встроенную тавотницу для регламентного обслуживания.

СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ

Для управления работой станка установлена система симулятор стойки ЧПУ в комплекте с контроллером, кабелем и платой управления WEIHONG (NC-STUDIO PM95A). Система широко известна для многих пользователей по всему миру, проста и удобна в эксплуатации и хорошо себя зарекомендовала на станках с ручной и полуавтоматической сменой инструмента.

Программное обеспечение NC-Studio установленное на компьютер при помощи контроллера визуализирует и обеспечивает автоматический контроль высокосортной обработки. Система использует стандартные G-коды, что позволяет создавать программы обработки используя различные популярные программные продукты: ArtCam, Type3, SolidWorks, PowerMill, BeCad, Базис-Мебельщик, К-3 Мебель и др.

*Для использования системы необходим персональный компьютер с разъемом под плату PCI-express, а также монитор, клавиатура и мышь.

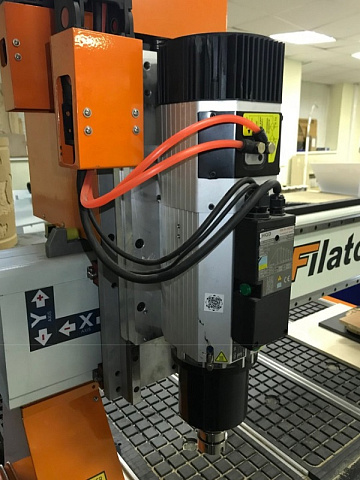

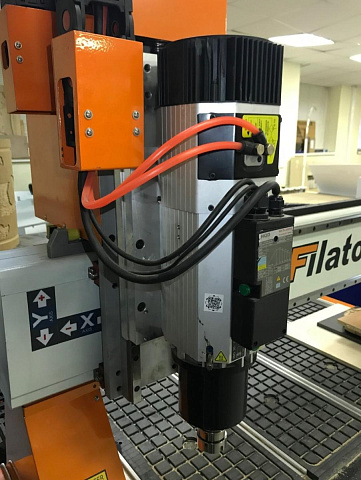

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ “HQD” (9 КВТ - 18 000 ОБ/МИН)

Конструкция и комплектующие данного электрошпинделя на 100% идентичны электрошпинделям ведущего мирового производителя шпинделей - компании HSD (Италия). Частота вращения (18 000 об/мин) и мощность (9,0 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрила и многих других материалов. Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, при этом вентилятор не имеет связи валом электрошпинделя, что позволяет эффективно его охлаждать на любых рабочих оборотах. Замена инструмента в шпинделе осуществляется вручную в полуавтоматическом режиме нажатием одной кнопки.

*По желанию заказчика завод-изготовитель опционально может оснащать станок электрошпинделем с частотой вращения в диапазоне от 0 до 24 000 об/мин.

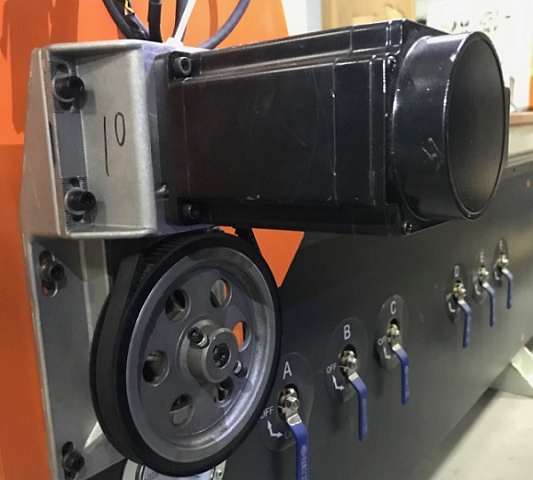

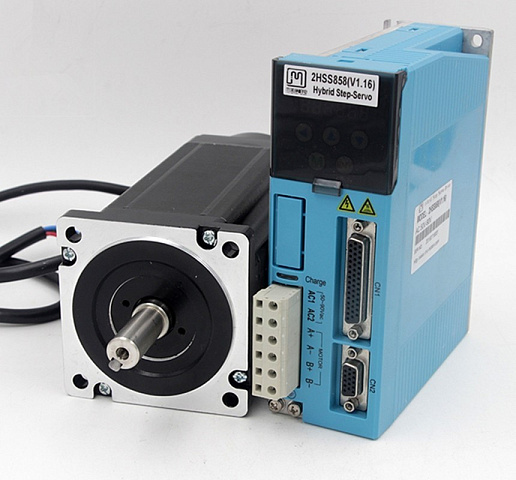

ГИБРИДНЫЕ СЕРВОДВИГАТЕЛИ ОСЕВОГО ПЕРЕМЕЩЕНИЯ "JMC"

Установленные на каждом узле для перемещения по всем осям. За счет интегрированных энкодеров обеспечивается точное позиционирование портала и шпинделя в соответствии с заданной программой. Крутящий момент от электродвигателей на ведущие шестерни, а также на ШВП передаётся посредством ременных редуктора, которые в свою очередь, обеспечивают необходимый коэффициент редукции и необходимое усилие.

ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

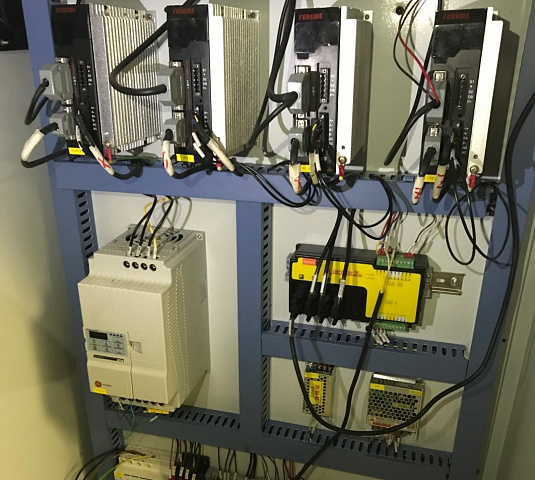

ШКАФ УПРАВЛЕНИЯ

Шкаф управления станком оснащен всеми необходимыми комплектующими скомпонованными отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

ТРЁХФАЗНЫЙ ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ «ZONCN»

Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают плавное достижение требуемого крутящего момента и оборотов на валу электрошпинделя и возможность прямого управления этим моментом. Максимальная выходная мощность 11 кВт.

ВАКУУМНЫЙ СТОЛ С «Т» - ПАЗАМИ

Рабочий стол станка изготовлен из износостойкого полимера с интегрированными алюминиевыми направляющими «Т» образной формы. Данная конструкция дает возможность выбора способа фиксации заготовки, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок. Вакуумный стол разбит на шесть независимых вакуумных зон для удобства фиксации заготовок различных габаритов.

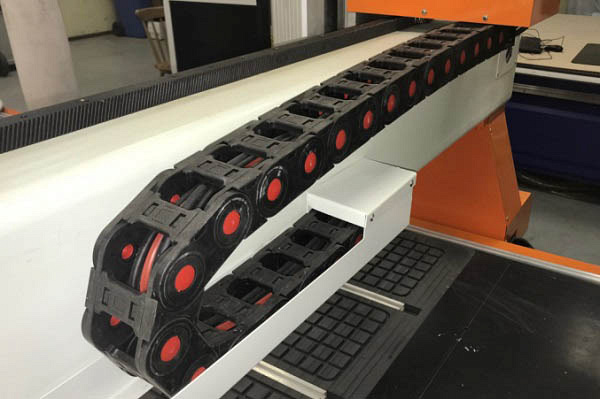

ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ ПО ОСЯМ X / Y / Z

Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве.

АСПИРАЦИОННЫЙ КОЖУХ НА ЭЛЕКТРОШПИНДЕЛЬ

В стандартной комплектации станок оснащается аспирационным кожухом с щетками, локализующим зону интенсивного выброса стружки и пыли во время обработки. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка будут удаляться из зоны резания в накопитель аспирационной установки.

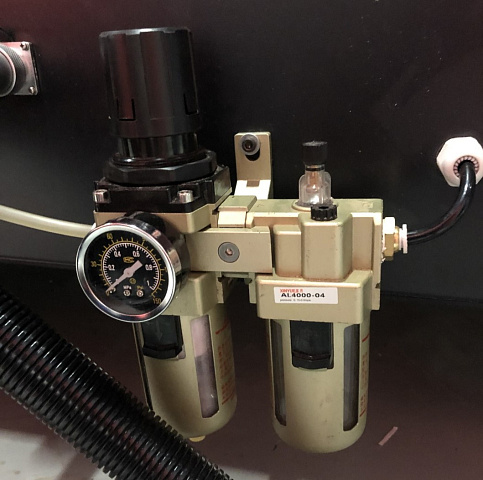

УЗЕЛ ПОДГОТОВКИ СЖАТОГО ВОЗДУХА

Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования.

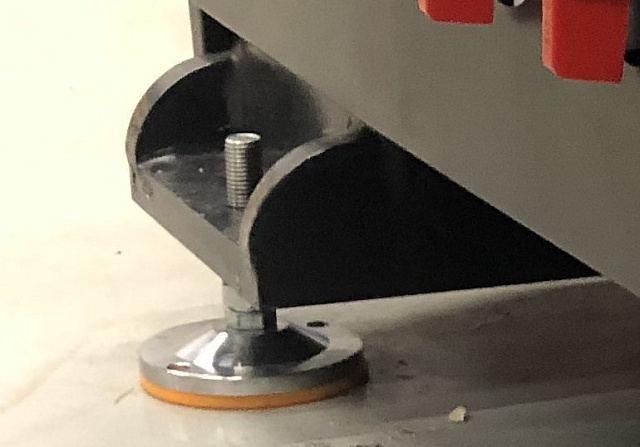

РЕГУЛИРУЕМЫЕ ОПОРНЫЕ ПЛОЩАДКИ

Каждый станок в базовой комплектации оснащается шестью регулируемыми опорными площадками, благодаря им станина станка четко выставляется относительно горизонтальной поверхности, даже если есть погрешности подготовки полов производственного помещения.

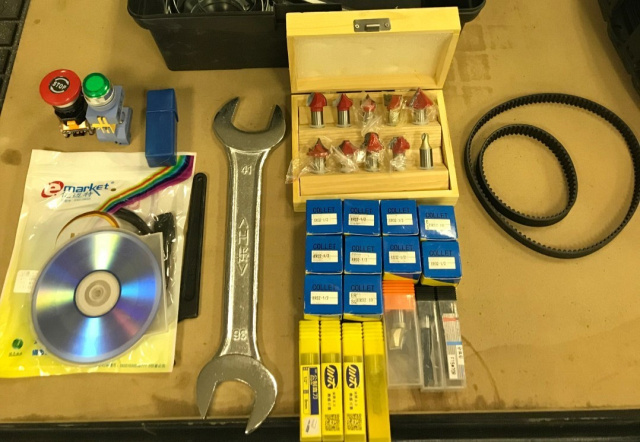

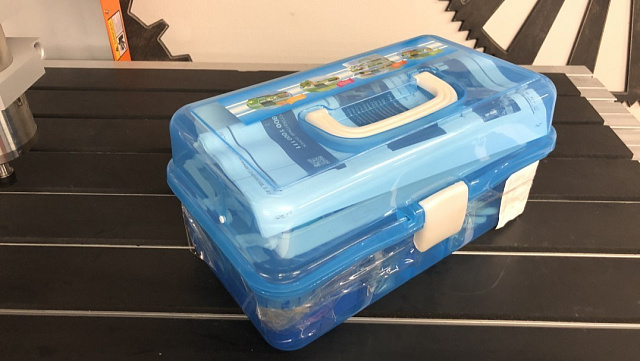

ЯЩИК ДЛЯ ИНСТРУМЕНТА (ЗИП)

Эргономичный инструментальный ящик включающий набор тестовых фрез и цанг, набор ключей, запасные ремни и выключатели и т.д.

ИНСТРУМЕНТАЛЬНЫЙ ПАТРОН

Инструментальные патроны ISO30 (ER32) - 1 шт. поставляется в комплекте). Максимальный диаметр хвостовика инструмента до 20 мм.

НАБОР ЦАНГ

Стартовый набор цанг ER32 поставляется в комплекте с различными диаметрами хвостовика.

*Количество цанг в комплекте может быть разным.

НАБОР ФРЕЗ И КЛЮЧЕЙ

Включает в себя стартовый набор фрез для настройки станка и первичного запуска. Комплект ключей для обслуживания станка.

*Количество фрез и ключей в комплекте может быть разным.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Наименование
Кол-во, шт.
Примечание
Электрошпиндель, “HQD” с полуавтоматической заменой инструмента (патрон ISO30)
1
Мощность: 9 кВт, частота вращения: 18 000 об/мин (Опционально: 24 000 об/мин.)
Система управления станком
1
Controller NC-studio PN95A (требуется подключение персонального компьютера, монитор 19”)
Аспирационный кожух на электрошпиндель
1
Пылеулавливающий агрегат в комплект со станком не входит
Руководство пользователя
1
на русском языке



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

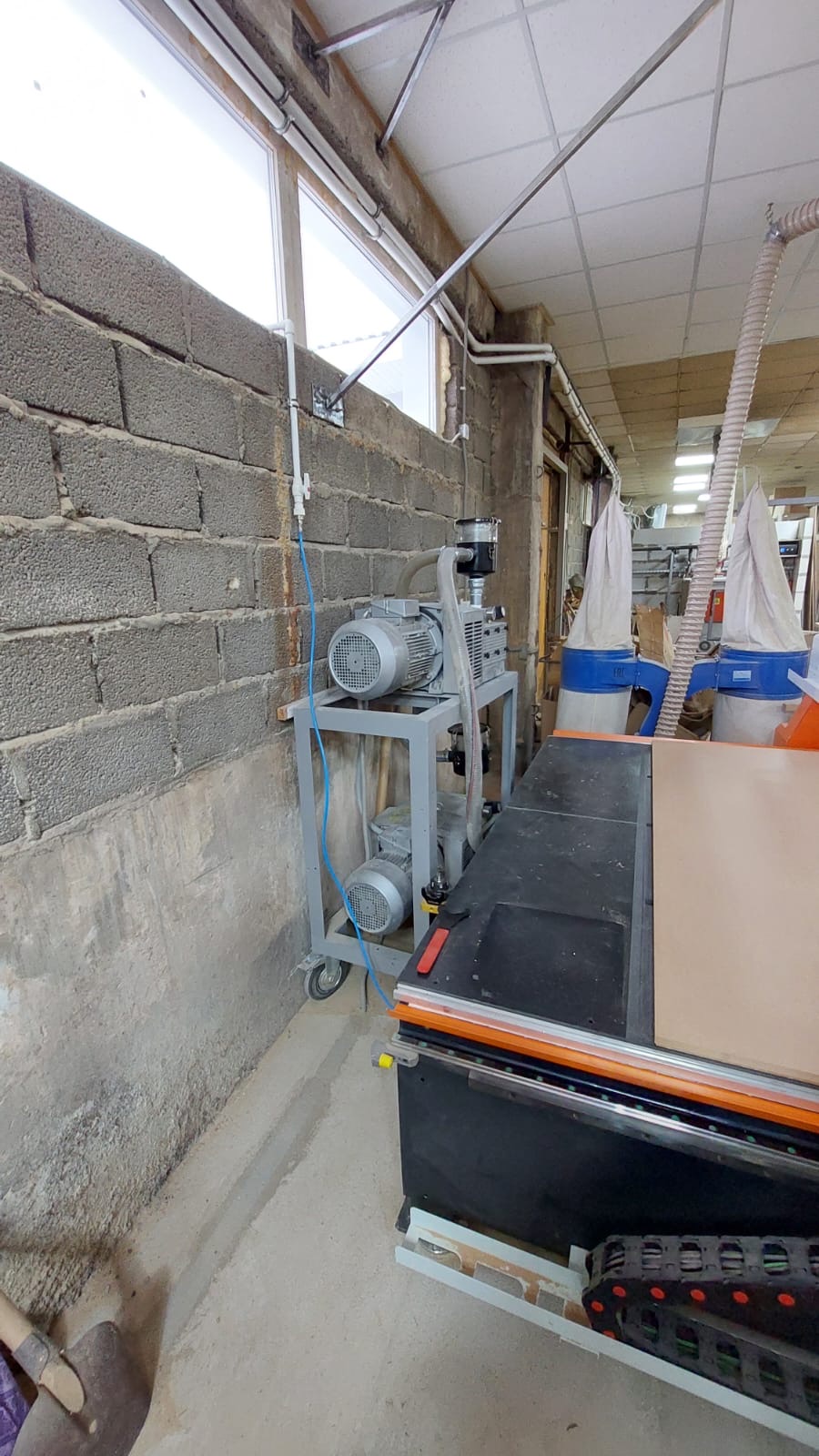

ВАКУУМНЫЙ НАСОС ПОВЫШЕННОЙ ПРОИЗВОДИТЕЛЬНОСТИ

Вариант 1: Высокопроизводительный пластинчато- роторные безмасляные насос обеспечивают производительность до 160 м3/час и глубину вакуума до 85%, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера. (рекомендуемый вариант 2 шт)

Вариант 2: Двухконтурный вакуумный насос вихревого типа предназначен для создания и поддержания постоянного разряжения воздуха (вакуума) между поверхностью рабочего стола и обрабатываемой заготовкой. Производительность: 320 м3/час и глубина вакуума до 50%.

Конструктивные особенности насоса не позволяют его использовать для работы со всеми типами материалов, однако более низкая стоимость, относительно пластинчато-роторных вакуумных насосов сухого типа, сделали вихревые насосы популярными среди потребителей.

Рекомендуемые типы материалов: плитные материалы со средней и низкой абсорбирующей способностью.

ТОКАРНАЯ ПРИСТАВКА

Данная опция позволяет использовать станок в качестве токарно-фрезерного центра с ЧПУ для высококачественной фрезеровки фигурных балясин и других разнообразных тел вращения с возможностью нанесения различных объемных гравировок, а также элементов художественной резьбы.

Комплект поставки включает в себя все необходимое для установки и подключения на 3-х осевой* фрезерный станок с ЧПУ.

Длина заготовки - до 2000 мм, диаметр заготовки - до 200 мм.

*для работы в 4-х осях требуется замены системы управления станком.

БАЛКА С 2-МЯ ПРИЖИМНЫМИ РОЛИКАМИ

Задача данных роликов обеспечить дополнительный прижим деталей при обработке чтобы избежать их смещения. Ролики прижимают детали к рабочему столу за счет пневмоцилиндров и имеют обрезиненное покрытие для сохранения покрытия деликатных поверхностей во время их перекатывания.

Особенно актуальна данная опция при обработке заготовок малого размера: элементы каркасов ящиков, фасады ящиков, а также позволяют осуществлять раскрой одновременно нескольких листов фанеры, дсп, мдф и других плитных материалов значительно повышая производительность станка.

Данная опция требует подключения к сжатому воздуху.

АСПИРАЦИОННАЯ УСТАНОВКА

Пылеулавливающий агрегат с рекомендуемой производительностью от 3 000 м3/час вместе с воздуховодом. Позволяет эффективно удалять стружку и пыль из зоны обработки.

Модель
Optima 1325 PTV

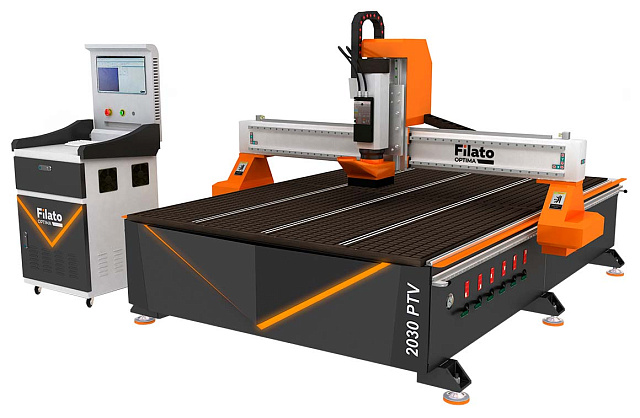

Optima 2030 PTV

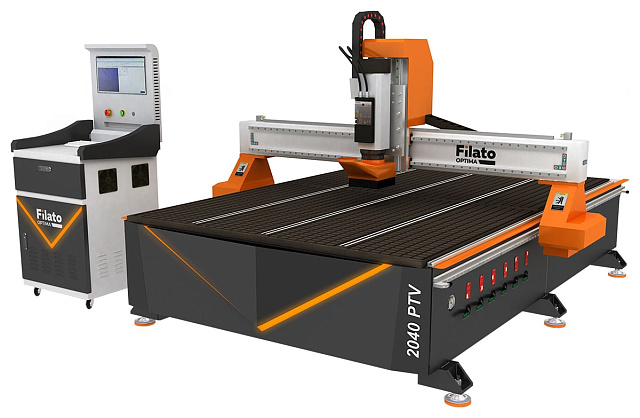

Optima 2040 PTV
ЦЕНА
{{model_price:9526577:old}} р
{{model_price:9526580:old}} р
{{model_price:9610191:old}} р
ЦЕНА ПО АКЦИИ
17550 р
19530 р
21420 р
Размеры вакуумного стола, мм
1220 х 2440
2050 х 2980
2050 х 3980
Система смены инструмента
Полуавтоматическая (патрон ISO 30)
Полуавтоматическая (патрон ISO 30)
Полуавтоматическая (патрон ISO 30)
Тип передачи по осям X, Y
Шестерня, косозубая рейка
Шестерня, косозубая рейка
Шестерня, косозубая рейка
Тип рабочего стола
Комбинированный (вакуумный + Т-пазы)
Комбинированный (вакуумный + Т-пазы)
Комбинированный (вакуумный + Т-пазы)
Тип электродвигателей перемещения по осям
Сервогибридный (с обратной связью)
Сервогибридный (с обратной связью)
Сервогибридный (с обратной связью)
Тип охлаждения шпинделя
Воздушное (независимое)
Воздушное (независимое)
Воздушное (независимое)
Тип цанги
ER32
ER32
ER32
Рабочее напряжение, В
380, трёхфазное
380, трёхфазное
380, трёхфазное
Габаритные размеры:
Длина, мм
3400
3850
4850
Ширина, мм
2200
3000
3000
Высота, мм
2300
2300
2300
Вес, кг
930
1230
1460
* данное значение зависит от множества факторов, таких как обрабатываемый материал, инструмент, глубина фрезерования и т. д.
