Макс. Ø бревна: 1250 мм
Мощность двигателя: 45 / 55 кВт
Макс. производительность: 7 м³/ч
Вес: 11 000 кг
- Точность получаемой доски 0,5 мм на 4 метра
- Полностью автоматический режим работы
- Литые шкивы из чугуна
- Возможность встраивания в лесопильные линии
- Европейские комплектующие
- Управление джойстиком

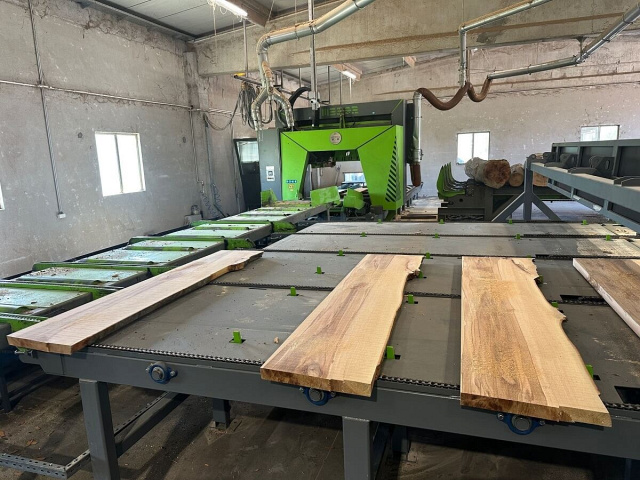

Станок может использоваться на лесопильных производствах средней мощности (40 - 70 м³ круглых бревен в смену) в качестве станка первого ряда для распиловки бревен с целью получения бруса, обрезной и необрезной доски экспортного качества.
Станок специальным образом сконструирован для эффективного пиления бревен любых пород и качества, а особенно для твердолиственных и ценных пород древесины. Это достигается благодаря возможности индивидуального раскроя каждого бревна без предварительной подсортировки по диаметрам и породам на необходимые типоразмеры пиломатериалов. При этом качество получаемых пиломатериалов соответствует экспортным ГОСТам.
Массивная станина станка на ножках исключает вибрации и позволяет выполнять работы на удобной высоте и облегчает удаление опилок из-под станка. Станина изготовлена из шведской стали повышенной прочности 2x U-образный профиля высотой 300 мм.

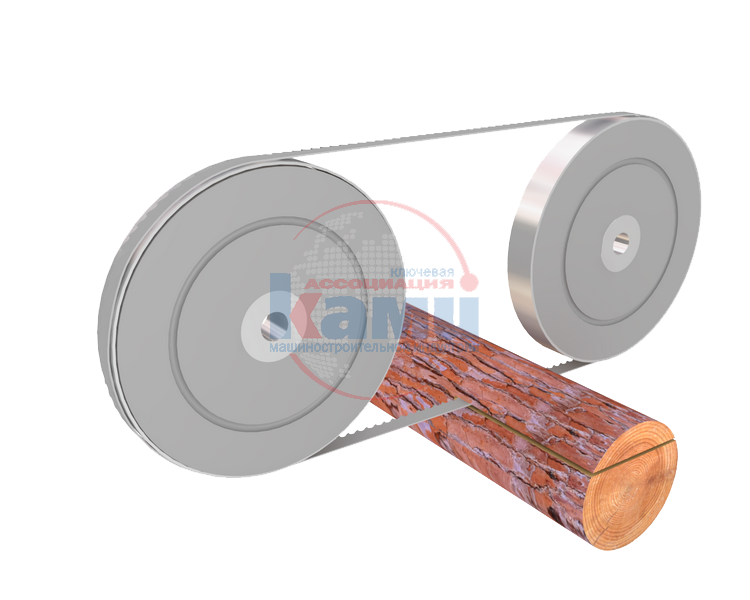

Литые шкивы из чугуна имеют большую массу и обеспечивают высокий момент инерции, что позволяет экономить энергию и обрабатывать заготовки увеличенного сечения.
Скребки удаляют налипающие опилки и продлевают срок службы инструмента, повышают качество получаемый доски.
Централизованная смазка шкивов, с возможностью визуального наблюдения за уровнем смазывающей жидкости в баке
Автоматическое натяжение режущего полотна при помощи гидросистемы с пульта управления оператора.
Подрезная фреза - дебаркер, установленная на пильном узле для очистки бревна от коры, грязи и песка, для продления срока эксплуатации полотна пилы
4 комплекта гидравлических зажимов с самостоятельной настройкой под сечение бревна и подъемными роликами для выравнивания конусности бревна. Минимальная толщина последней доски 25 мм.
4 комплекта гидравлических упоров-угольников, поднимающихся на 90° относительно станины во время манипулирования и загрузки бревна.
Для автоматического удаления отпиленных досок.
Ролики выполняют функцию перемещения бревен вдоль станины вперед и назад, дают возможность транспортировать последнюю разрезанную доску с машины, регулировать конусность бревна для получения более высокого полезного выхода из закомелистых бревен, а также позволяют зажимать последнюю доску толщиной не менее 25 мм.
2 кантователя с гидромотором и редуктором для манипулирования бревном, цепь которого может вращаться в обоих направлениях.
Устройство для автоматического сталкивания отпиленных досок с бревна обратным ходом, установленное на теле пильной рамки.
Устройство автоматически прижимает отпиленную доску и сохраняет ровное направление доски во время выталкивания из станка.
Современная электроника Unitronics Vision 130 с программой Мебор позволяет осуществлять:
- Автоматизированный распил;
- Автоматическое удаление досок;
- Точное электронное измерение толщины досок;
- Запоминание размеров досок;
- Система расчета толщины для лучшего использования и автоматического распила бревна;
- Запоминание программ распила – комбинации размеров; более быстрое программирование распила и большая производительность;
- Отображение рабочих часов;
- MEBOR Safety – система безопасности: сенсоры, отслеживающие положение гидравлических упоров-угольников, цепных кантователей, роликов для продольного перемещения бревна, для предотвращения повреждения станкa во время их работы.
Выносной командный пульт управления для полного управления станком в начале станины станка – благодаря чему на станке может работать один человек, доски удаляются автоматически.
Высокоточное перемещение и настройка на размер с помощью двигателей с сервоприводом.
Дает возможность сдвигать тяжелые бревна обратным ходом; высокая скорость возврата пильной рамки до 85 м/мин.
Повернут относительно бревна для более быстрого запила.
Изготовление деталей станка на ЧПУ станках MAZAK (Япония), предварительная пескоструйная обработка всех окрашиваемых и свариваемых деталей.
- Подшипники от поставщика SKF (Швеция);
- Подшипники в корпусах от поставщика SNR;
- Приводные цепи от поставщика IWIS;
- Электрика от поставщика Schneider Electric (Германия);
- Двигатели от поставщика LENZE и WEG (Германия);
- Редукторы от поставщика LENZE (Германия) и Bonfiglioni (Италия);
- Система электроники от поставщика Unitronics PLC;
- Гидравлические станции от поставщика CASAPPA;
- Гидравлические клапаны от поставщика POCLAIN;
- Контроль скорости и подачи от поставщика Controltechnika (Англия);
- Лакокрасочное покрытие TEKNOS.
Подъем и опускание устройства для сталкивания досок при помощи гидроцилиндров.
Помогает правильно позиционировать пильный узел перед пропилом, чтобы наиболее эффективно распиливать бревна.
Плавный пуск двигателей, регулировка скорости вращения шкивов для более правильной распиловки различных пород древесины.
Аспирация 1,5 кВт с ящиком для хранения отходов на пильном узле станка. Удобно эксплуатировать в цехах не оснащенных воздушной системой аспирации.
Автоматическая подача жидкости для очистки шкивов и ленточного полотна через форсунки при помощи сжатого воздуха (требуется подключение компрессора).
Более мощный гидравлический агрегат 11 кВт на дорожке станка для более быстрой работы гидравлики – более высокой производительности.
Для распиловки бревен необходимой длины.
Дополнительное поворотное устройство-кантователь, с гидромотором и редуктором, цепь которого может вращаться в оба направления.
Ролики устанавливаются на подъемные платформы к зажимам для перемещения бревна вдоль станины вперед/назад:
- Гидравлически приводной ролик;
- Неприводной ролик.
Автоматический подъем/опускание транспортера по вертикали для распиловки бревен большого диаметра.
- Управление распиловкой и гидравликой при помощи джойстика и дисплея;
- Цветной сенсорный дисплей 10,4";
- Система оптимизации – мгновенное автоматическое программирование в соответствии с заданными размерами.
Обогрев бака на станине станка необходим для работы в отрицательных температурах.
