При покупке 5-осевых станков в подарок идет:
- Обучение в ЦТО для 2-х человек
- Шеф-монтаж и инструктаж
Цена по запросу
При покупке 5-осевых станков в подарок идет:
- Обучение в ЦТО для 2-х человек- Шеф-монтаж и инструктаж
Шеф-монтаж:
индивидуально
Гарантия:
24 месяца
Другие модели:

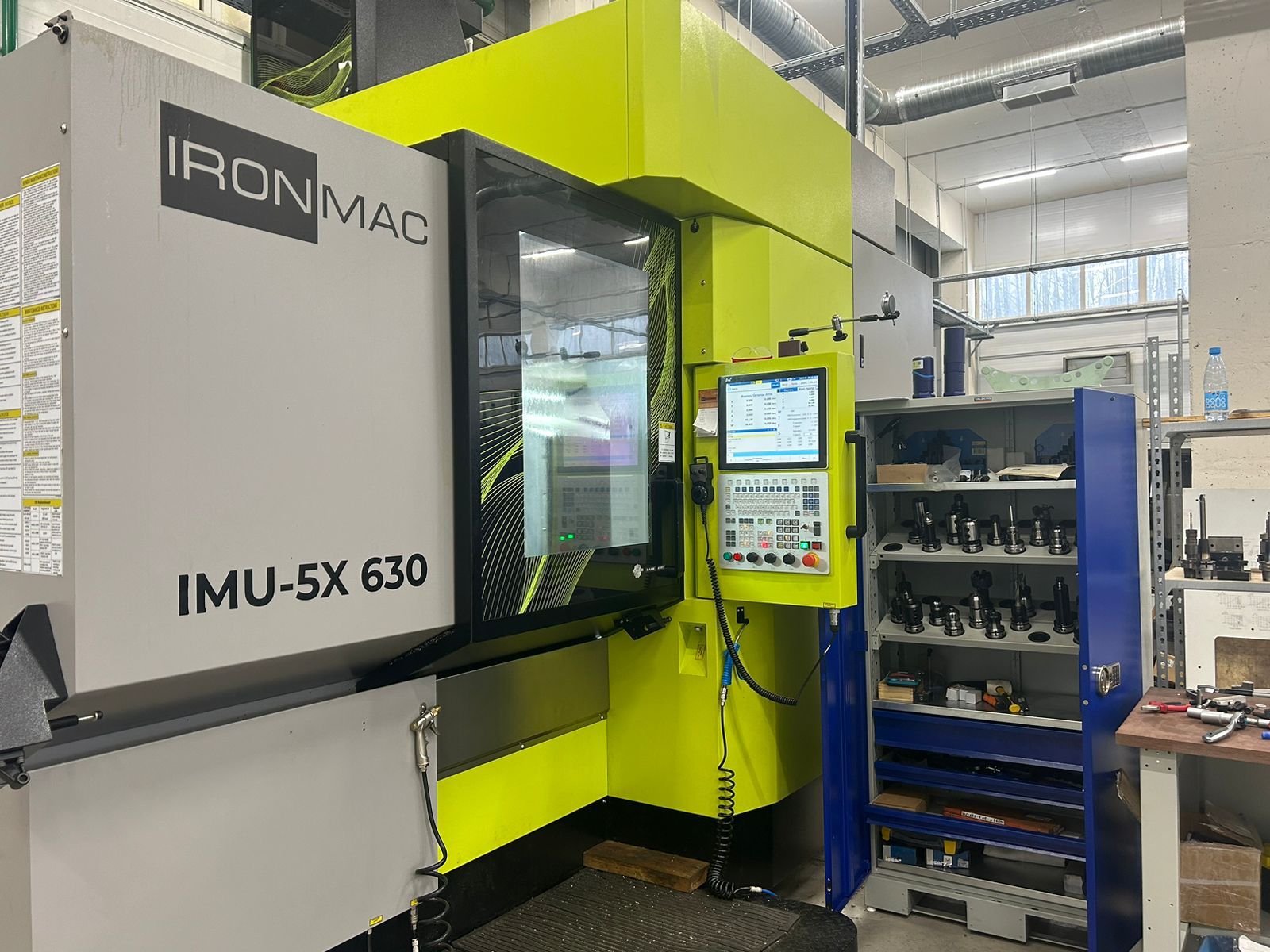

IMU-5X 630
Тип 5-ти осевой обработки: наклонно-поворотный стол
Размер рабочего стола: Ø 630 мм
Мощность: 18 / 22 кВт
Вес: 15 000 кг
Преимущества
- Русскоязычная система ЧПУ H-CNC
- Инструментальный магазин до 40 позиций
- Лазерная система измерения инструмента NC4
- Система измерения детали OMP40
- Поворотно-наклонный стол с редукторным приводом + энкодер Heidenhine - точность позиционирования 8 сек.
- Оптические линейки Heidenhine по осям X / Y / Z - точность позиционирования 8 мкм
О товаре
Характеристики
Модель
IMU-5X 630
Тип обработки
Поворотно-наклонный стол
Привод
Моторшпиндель
Диаметр круглого стола, мм
Ø 630
Макс. нагрузка на стол, кг
500
Макс. устанавливаемый диаметр, мм
700
Расстояние от оси А до центра стола, мм
130 - 680
Тип зажимов на столе
Механический / Пневматический
Тип

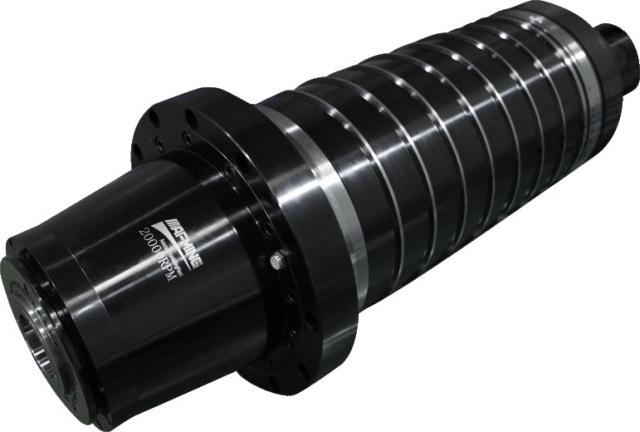

Моторшпиндель SKYNC
Конус
HSK-A63
Частота вращения шпинделя, об/мин
15 000
Крутящий момент шпинделя, Нм
58 / 70
Мощность шпинделя (S1 / S6 - 40%), кВт
18 / 22
Жесткое нарезание резьбы
Да
Система подачи СОЖ, Бар
3 / 30 / 50 / 70
Расстояние от торца шпинделя до поверхности стола, мм
130 - 680
Быстрые перемещения по осям X / Y / Z, м/мин
36 / 36 / 30
Макс. скорость подачи при резании, м/мин
20
Быстрые перемещения по осям A / C, об/мин
20 / 80
ATC тип
Манипулятор / Цепной
Емкость магазина, шт.
24 / 30 / 40 / 60
Макс. диаметр инструмента, мм
80 / 120
Макс. длина инструмента, мм
300
Время смены инструмента, сек
1,8
Вес инструмента (макс.), кг
8
Система ЧПУ
ЦТО CNC
Тип 5-ти осевой обработки
Поворотно-наклонный стол
Перемещение по осям A / C, °
±120 / 360
Перемещение по осям X / Y / Z, мм
750 / 1150 / 550
Точность позиционирования по осям X / Y / Z, мм
0,007 / 0,007 / 0,006
Повторяемость по осям A / C, сек
5 / 5
Повторяемость по осям X / Y / Z, мм
0,005 / 0,005 / 0,004
Точность позиционирования по осям A / C, сек
8 / 8
Инструмент
OMP40
Деталь
RENISHAW NC4+
Помпа высокого давления подачи СОЖ
опция
Длина, мм
4200
Ширина, мм
3200
Высота, мм
4000
Вес, кг
15 000
