Шеф-монтаж:
индивидуально
Гарантия:
12 месяцев
Тип направляющих: качения (роликовые); скольжения
Размер рабочего стола:
920 х 420; 1200 х 540 мм
Мощность: 13,2; 18,5 кВт
Вес: 4790; 8700 кг
Преимущества

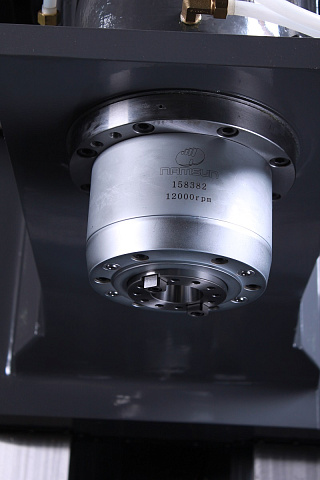

- Высокоскоростной шпиндель 12 000 об/мин

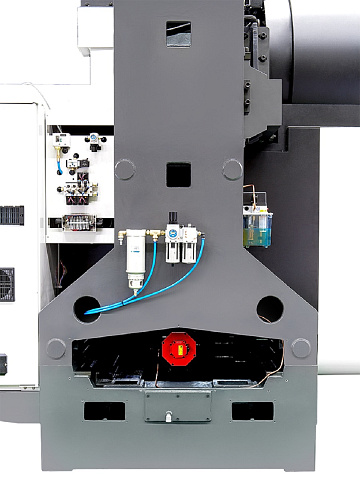

- Цельнолитая станина из чугуна-механита

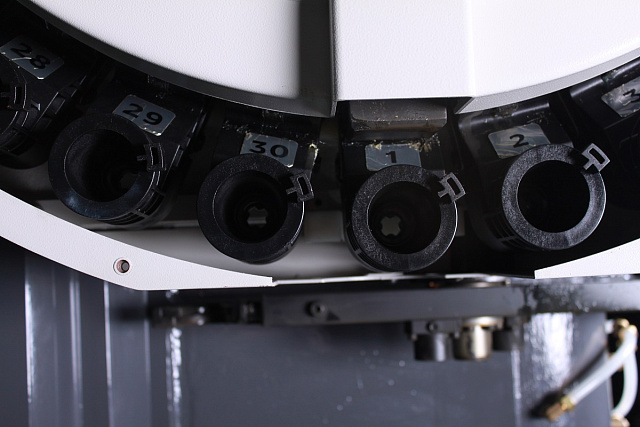

- Большой магазин инструмента 30 шт.
- Современная система ЧПУ и японские привода FANUC
О товаре
Характеристики
Модель
SPACE 420
SPACE 540
Установка 4-ой оси
есть
есть
Конус шпинделя
ВТ40
ВТ40 / ВТ50
Частота вращения шпинделя, об/мин
12 000
12 000 (8000)
Расстояние от центра шпинделя до колонны, мм
-
600
Расстояние от торца шпинделя до поверхности рабочего стола, мм
-
150 - 650
Мощность двигателя шпинделя, кВт
5,5 / 13,2
15 / 18,5
Крутящий момент, Нм
35 / 84
105 / 118
Тип привода шпинделя
Прямой
Прямой
Мощность серво-двигателей по осям X / Y / Z, кВт
-
4 / 4 / 7

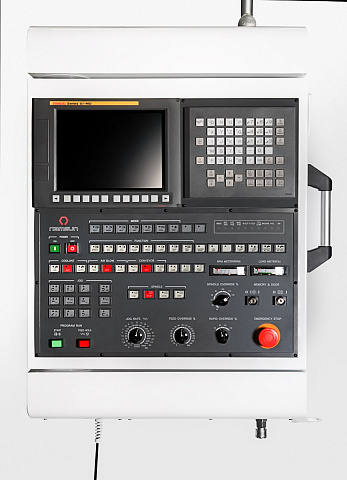

Система ЧПУ
Fanuc
Fanuc
Модель
Fanuc 0i-MF Plus (3)
Fanuc 0i-MF Plus (3)

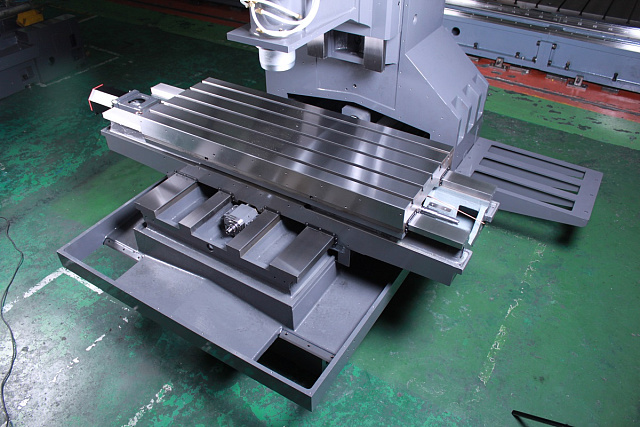

Размер стола, мм
920 x 420
1200 x 540
T-образные пазы, мм
-
18 x 100 x 5
Макс. нагрузка на стол, кг
600
900
Перемещение по оси X, мм
780
1050
Перемещение по оси Y, мм
420
540
Перемещение по оси Z, мм
510
550

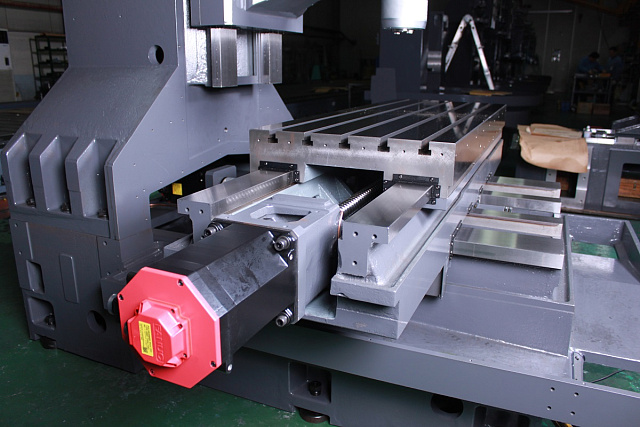

Тип направляющих X / Y / Z
Качения
Скольжения
Быстрые перемещения X / Y / Z, м/мин
36 / 36 / 36
26 / 26 / 20
Скорость подачи X / Y / Z, мм/мин
18 000
10 000

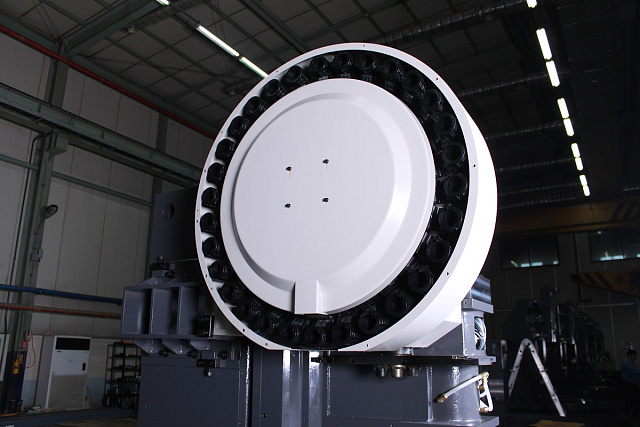

Емкость магазина инструмента
30
30 (24)
Макс. вес инструмента, кг
6
8
Макс. длина инструмента, мм
300
350 (400)
Макс. диаметр инструмента (при полной загрузке ячеек), мм
80 (125)
90 (120)
Время смены инструмента, с
1,3
1,41
Точность позиционирования по осям X / Y / Z, мм
± 0,003
± 0,003
Повторяемость X / Y / Z, мм
± 0,002
± 0,002
Объем бака СОЖ, л
-
325
Давление воздуха, Бар
5
6

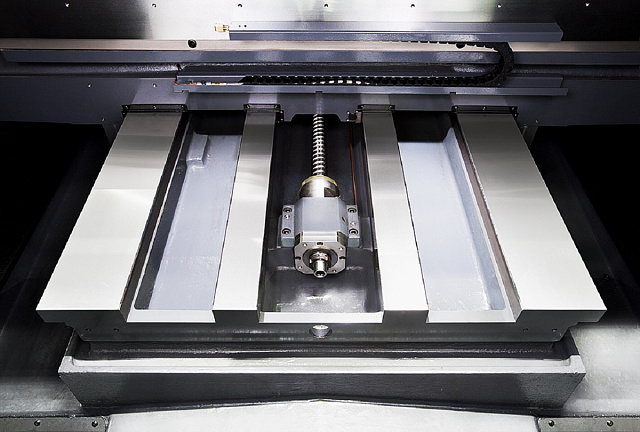

Диаметр ШВП, мм
-
40 / 40 / 40
Ширина направляющих по осям X / Y / Z, мм
-
30 / 40 / 40
Макс. диаметр инструмента (без инструмента в соседних позициях), мм
125
150 (200)
Потребление электроэнергии, кВA
25
52
Длина, мм
2620
3000
Ширина, мм
3370
2435
Высота, мм
2750
2960
Вес, кг
4790
8700
