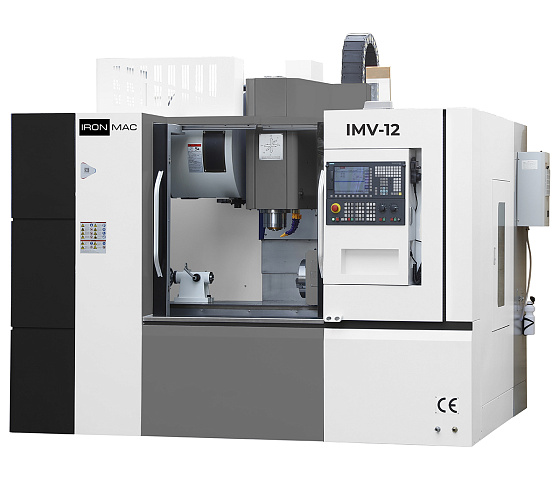

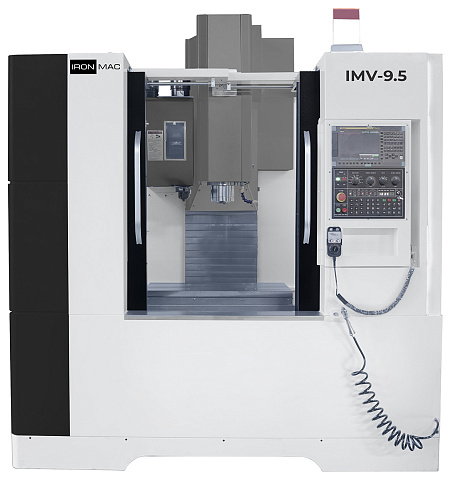

Фрезерный обрабатывающий центр IRONMAC IMV

Код(ы) товара: МС 352040, МС 353036
Поделиться
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Обучим работать на станке
Шеф-монтаж: индивидуально !
Гарантия: 24 месяца
Самая большая
IRONMAC
Китай
Модели серии:
IMV-9.5 IMV-12

Тип направляющих: качения (роликовые)

Размер рабочего стола:

950 x 550; 1200 х 550 мм

Мощность: 11 / 15 кВт

Вес: 6000; 6300 кг


Преимущества
  • Система ЧПУ HCNC
  • Шпиндель до 12 000 об/мин
  • Скоростные перемещения по осям 48 м/мин
  • Сепаратор СОЖ позволяет удалять масляное загрязнение из охлаждающей жидкости
Назначение

Вертикальный фрезерный обрабатывающий центр IRONMAC IMV позволяет вести комплексную механическую обработку поверхностей заготовки. Среди выполняемых операций*:

  • фрезерование;
  • сверление;
  • расточка;
  • зенкерование;
  • развертывание отверстия;
  • нарезка внутренних и наружных резьб.


* Операции осуществляются за одну установку, что позволяет сократить производственный цикл, увеличить объём выпускаемой продукции и повысить рентабельность предприятия.

Фрезерный центр оснащён системой ЧПУ HCNC, многоинструментальным магазином на 24 позиции и устройством для автоматической смены инструмента.

Управление обработкой заготовки осуществляется по заданной программе, сочетает высокую производительность и гибкость переналадки на другие режимы работы.


Наши специалисты помогут подобрать и рассчитать режимы резания, которые необходимы для решения конкретных задач на каждом этапе обработки. Это поможет избежать поломок и преждевременного износа оборудования.

Область применения

Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

Автомобильная промышленность

Приборостроение

Авиационная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

Конструктивные особенности

Основные параметры:

  • 12,1 - дюймовый монитор;
  • Один канал поддерживает до пяти осей подачи и четырех шпинделей;
  • Максимальное количество связанных осей 3 + 2;
  • Контроль поломки инструмента;
  • Интеллектуальное управление сроком службы инструмента;
  • Технология компенсации тепловых ошибок.

Особенности:

  • Технология высокоскоростного и высокоточного управления;
  • Ускорение до 1,8 G;
  • Технология синхронного управления по двум осям;
  • Полная функция управления с обратной связью (энкодер, оптическая линейка);
  • Функция поддержки двусторонней компенсации ошибки шага винта по 20 000 точкам;
  • Функция автоматического измерения;
  • Индивидуальная настройка.

Интеллектуальные функции:

  • Многочисленные данные для станков с ЧПУ;
  • Контроль поломки инструмента;
  • Обеспечение исправности станка;
  • Интеллектуальная оптимизация параметров процесса;
  • Интеллектуальное управление сроком службы инструмента;

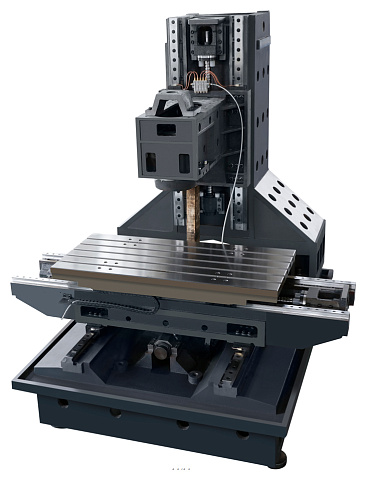

Компоненты станины отлиты из модифицированного чугуна Meehanite, с последующим старением станины.

Y-образная конструкция колонный, позволяет обеспечить высокую жесткость. Станина обеспечивает оптимальное гашение вибрации и гарантирует долговременную стабильность при работе станка.

В базовой комплектации установлены шпиндели мировых производителей KENTURN / ROYAL (Тайвань). Максимально сбалансированы и обладают высокой статической и динамической жесткостью, с ременным типом привода (стандарт) BT40 / 8000 об/мин, для тяжёлой серии станков.

Шпиндели фирмы KENTURN / ROYAL используются на мировом брендовом оборудовании для производства компонентов для автомобильной, аэрокосмической и др. отраслях промышленности.

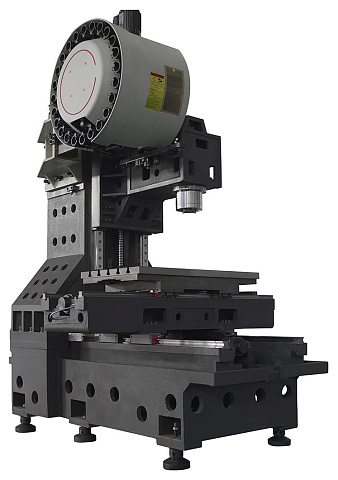

Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции.

Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы.

Система обеспечивает более быструю смену (2 - 3 секунды).

Станки серии IMV оснащены ШВП фирмы PMI (Тайвань), установленных с предварительным натяжением - это обеспечивает точное и плавное перемещение даже с высокой нагрузкой.

  • Диаметр винта и шаг по оси X = 40 х 12
  • Диаметр винта и шаг по оси Z = 40 х 12
  • Диаметр винта и шаг по оси Z = 40 х 12

В несущих блоках (каретках) четыре ряда роликов размещены под углом 45º, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения.

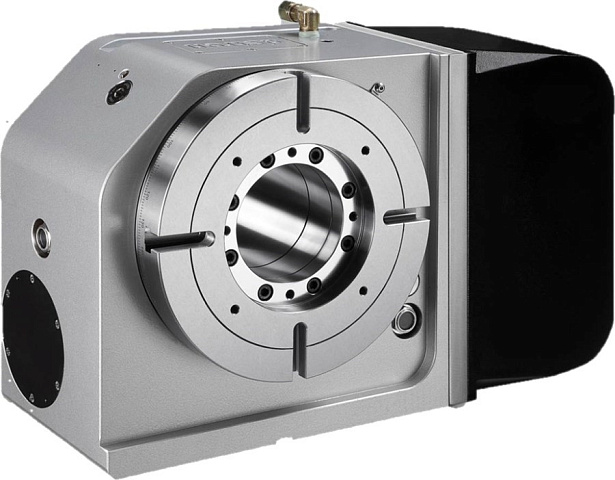

4-х осевая обработка подразумевает не только наличие поворотной оси, но и использование соответствующей системы ЧПУ.

На станках серии IMV используется версия ЧПУ с необходимым функционалом для работы в 4-х осях.

Электрические компоненты Schneider Electric (Франция)

Шпиндель - один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на станках серии IMV установлено масляное охлаждение шпинделя.

Основные преимущества:

  • качественное охлаждение при максимальных высоких оборотах;
  • стабильное и равномерное охлаждение на протяжении всего периода работы;
  • предотвращение тепловых деформаций при тяжёлых нагрузках на шпиндель;
  • крайне низкий уровень шумности и отсутствие вибрации.
Комплектация
Стандартная
Трансформатор
Рабочее освещение
Выравнивающие опоры
Инструмент для обслуживания станка
Централизованная система смазки
Руководство по эксплуатации станком на русском языке
