Обрабатывающие центры с ЧПУ Nanxing NC5710

Главный шпиндель

Шпиндель с воздушным охлаждением мощностью 12 кВт: мощный, точный, с максимальной скоростью вращения до 24 000 об/мин. Патрон для инструмента типа ISO 30 обеспечивает тесный контакт между держателем инструмента и прижимами, плотную фиксацию, быструю работу устройства автоматической смены инструмента.

Сверлильная группа

• 10 вертикальных свёрл, скорость вращения до 4000 об/ мин.
• Направления вращения: по часовой стрелке, против часовой стрелки.
• Каждое сверло управляется индивидуально.
• Диаметр хвостовика сверла: 10 мм.
• Максимальный диаметр рассверливаемого отверстия: 35 мм.
• Межосевое расстояние сверл: 32 мм

Защитный кожух

Полностью закрытый обрабатывающий блок. Кожух предотвращает вылет детали, при обработке, за пределы самого кожуха. Необходим для защиты оператора и других сотрудников, работающих рядом. Продуманная система воздуховодов с шиберами, подобранными по диаметру аспирационными рукавами, а так же форсунки для поддува в зоне фрезеровки, для эффективного пылеудаления.

Выходы:

• Верх: 200 мм.
• Низ: 125 мм.

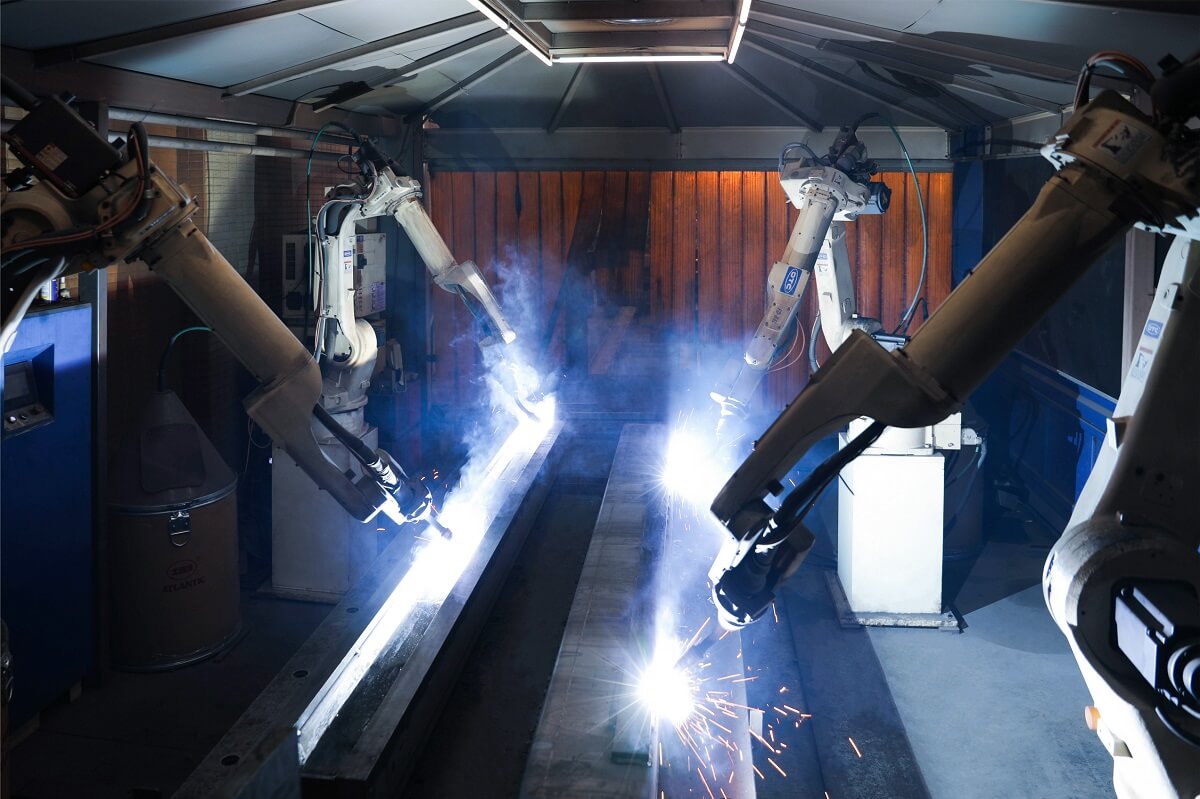

Детали станин изготавливаются из толстостенного проката с использованием лазерной резки. Сборка станины осуществляется на специальном стапеле с применением высокоточных сварочных роботов. После сборки станина проходит операцию термической обработки для снятия внутренних напряжений. Затем, после термообработки, все посадочные поверхности и технологические отверстия обрабатываются на прецизионных портальных станках с ЧПУ за один установ.

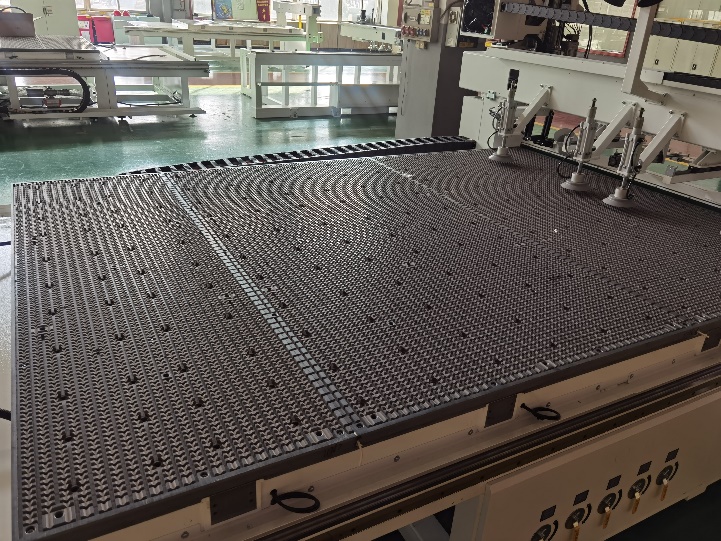

Конструкция в виде цельной прижимной плиты, легко устанавливается и заменяется. Рабочее поле - 3050 × 2135 мм. Стол разделён на секции, что позволяет обрабатывать листы разных форматов без потери мощности, пазы на поверхности обеспечивают эффективную работу вакуумной системы.

Стол разделен на 10 независимых зон, которые перекрываются клапанами вручную, в зависимости от используемого формата листа: 2800х2080, 2750х1830, 3100х1550, 1550х1550 и др.

Конструкция собрана по принципу сэндвича и имеет внутреннюю камеру с ребрами жесткости, действует как дополнительный ресивер. Благодаря такой конструкции вакуумный стол имеет больше выходных отверстий обеспечивая стабильное удержание заготовок минимальных размеров.

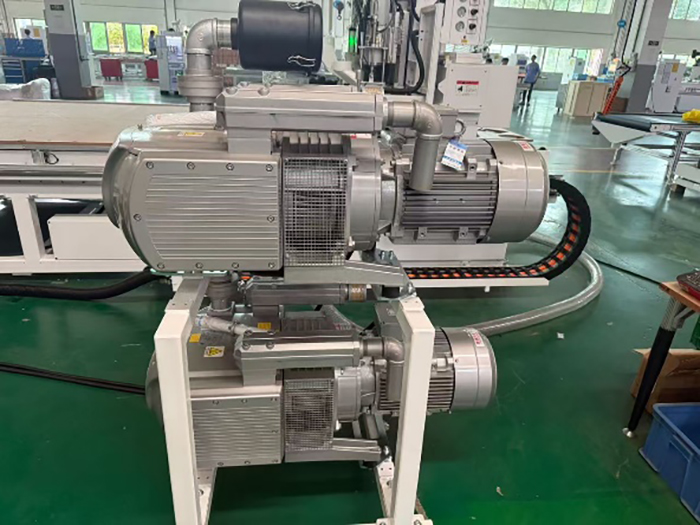

Два вакуумных насоса воздушного охлаждения мощностью 7,5 кВт, с пропускной способностью всасывания 250 м³/ч и давлением 0,5 кг/см², надёжное и проверенное временем решение.

Система быстрого сброса вакуума для работы станка в непрерывном режиме, то есть с автоматической загрузкой и выгрузкой.

Особенности

• Позволяют реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода.
• Повышают скорость станка и получить гораздо более высокий КПД.
• Уменьшают время на техническое обслуживание оборудования, данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

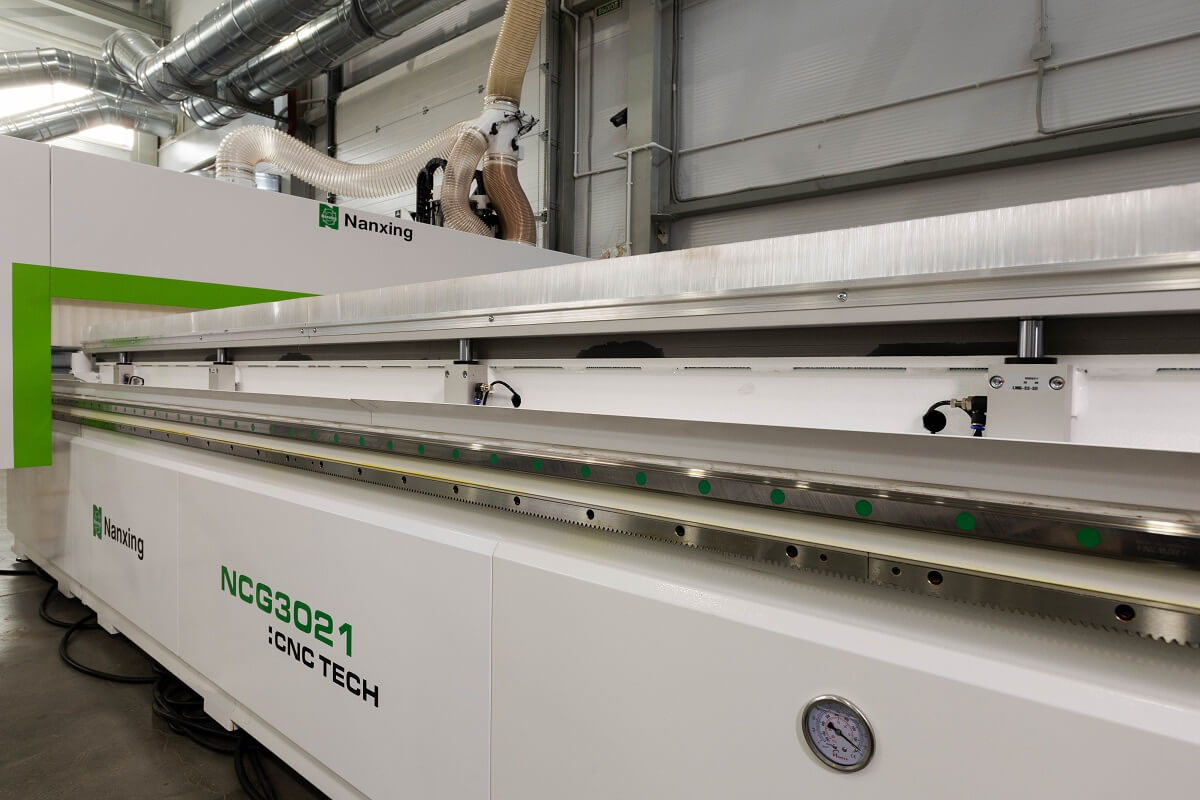

Оси X и Y – косозубые передачи шестерня-рейка. Косозубое зацепление не имеет зоны однопарного зацепления, зубья в косозубых передачах нагружаются постепенно, что обеспечивает высокую точность, стабильность, плавность хода и длительный срок службы.

Ось Z – шарико-винтовая передача. Применение шариковинтовых пар увеличенного сечения гарантирует сохранение стабильности и обеспечивает качественно высокие показатели стойкости к динамической загруженности при высокоскоростной обработке.

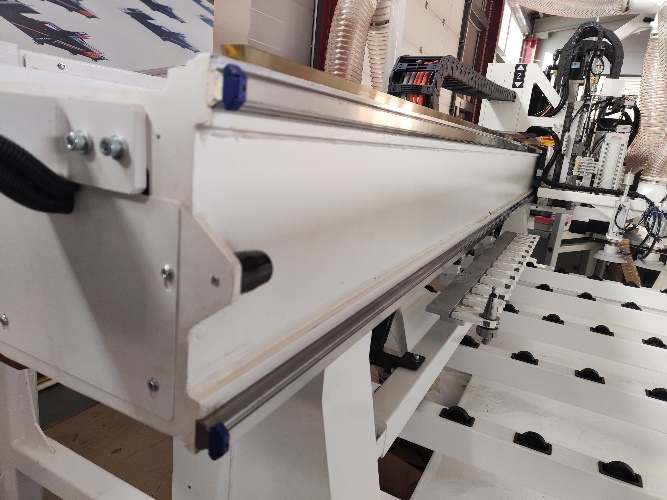

Направляющие закрытого типа. В места крепления не забивается смазка с пылью, что положительно влияет на ресурс подшипников.

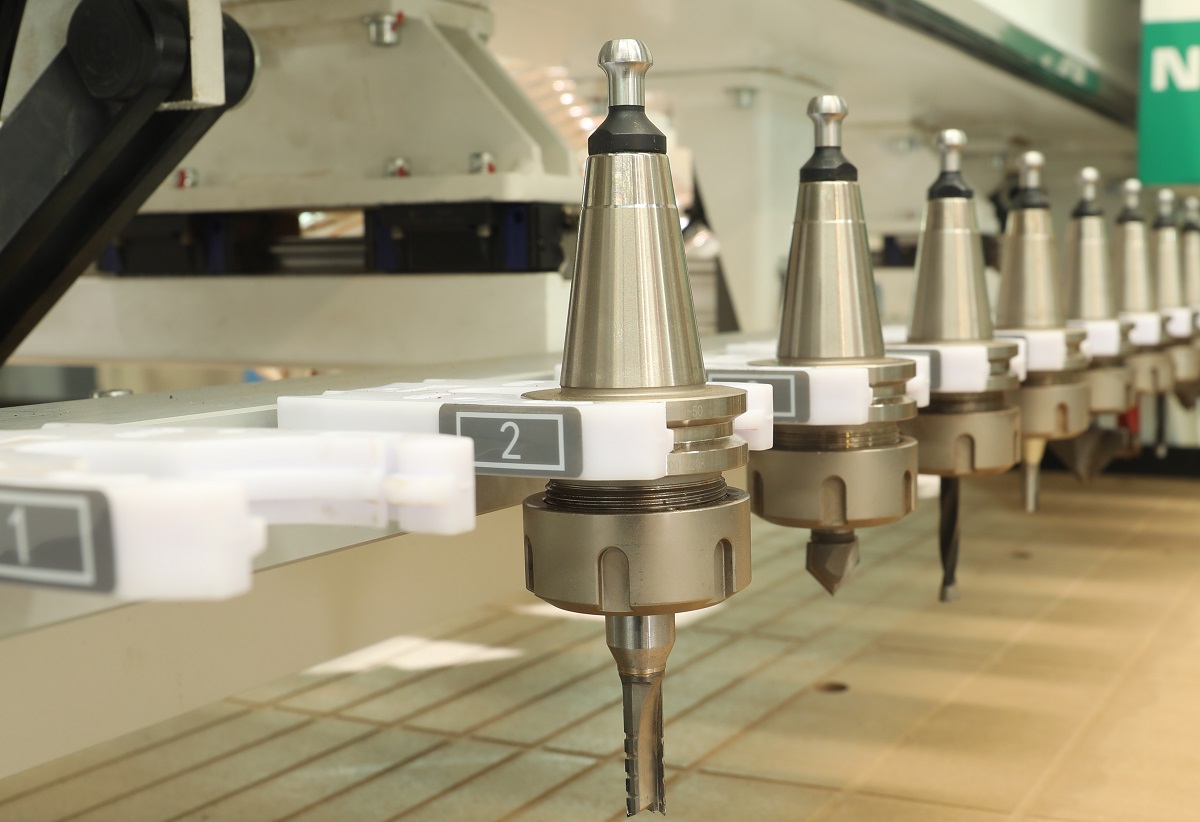

18-позиционный линейный магазин инструментов исключает необходимость смены инструмента вручную, обеспечивает максимальное удобство эксплуатации и экономию времени.

Тип патрона для инструмента: ISO 30.

На каждой из сторон оси Х расположены по два упора для базирования заготовок, которые автоматически подаются вверх пневматическими цилиндрами. Всего для позиционирования плит используются четыре ограничителя и восемь цилиндров.

С передней стороны для позиционирования листа установлено 3 пневмоупора.

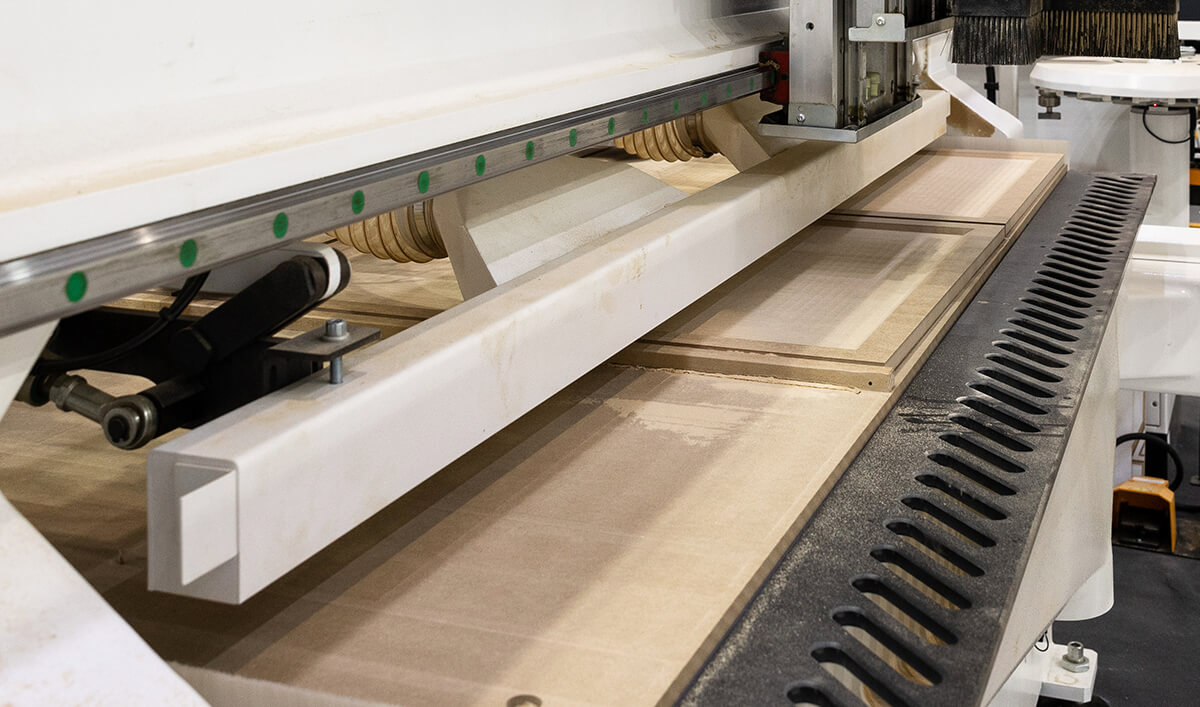

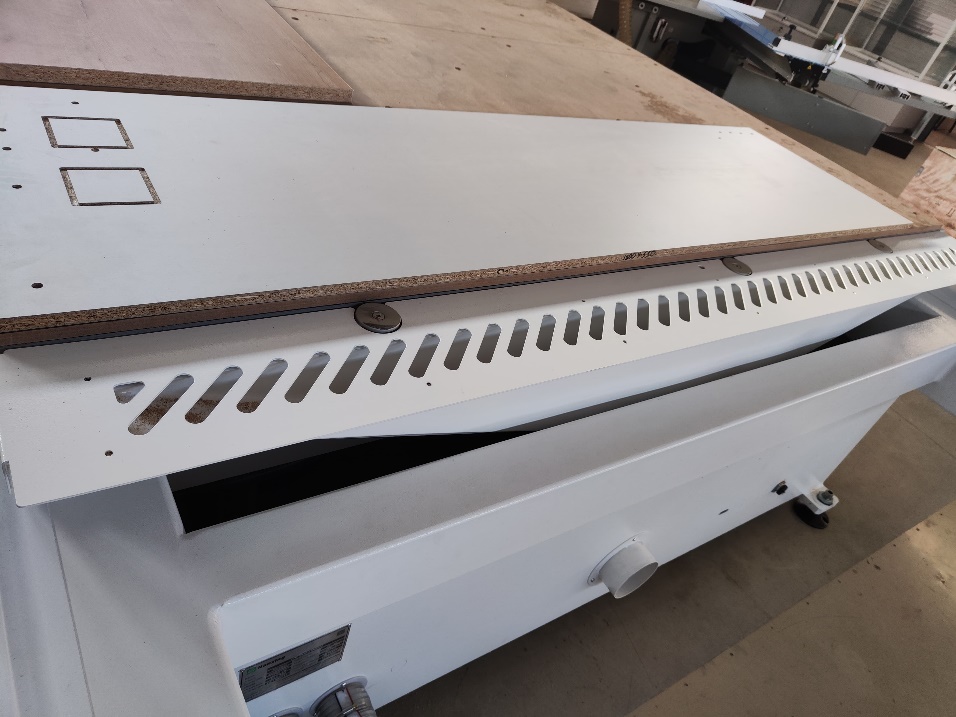

Разгрузочный толкатель с пылесборником предназначен для удаления обрезков, остающихся на рабочем столе станка. Это устройство также может быть использовано в качестве разгрузочного толкателя, что обеспечивает максимальный комфорт и эффективность при последующей обработке изделий.

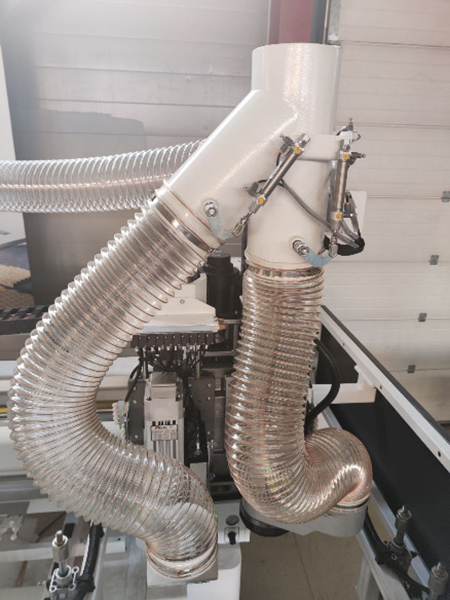

Для эффективного удаления пыли, иных остатков после фрезерования и сверления, в станке установлены система воздуховодов с шиберными заслонками, чтобы эффективно использовать подключаемую к станку систему аспирации.

Выходы:

• Верх 125 мм. × 1;
• Низ 125 мм. × 1.

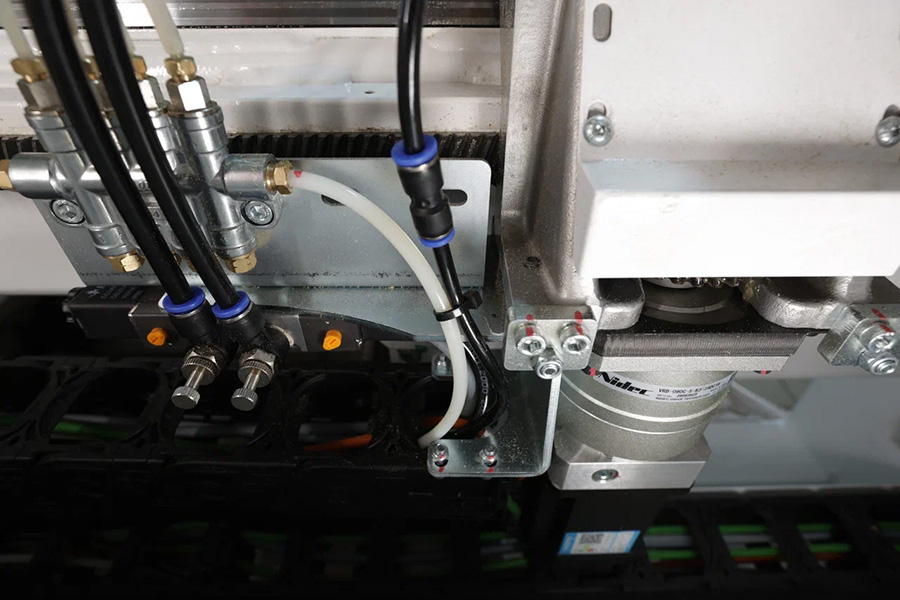

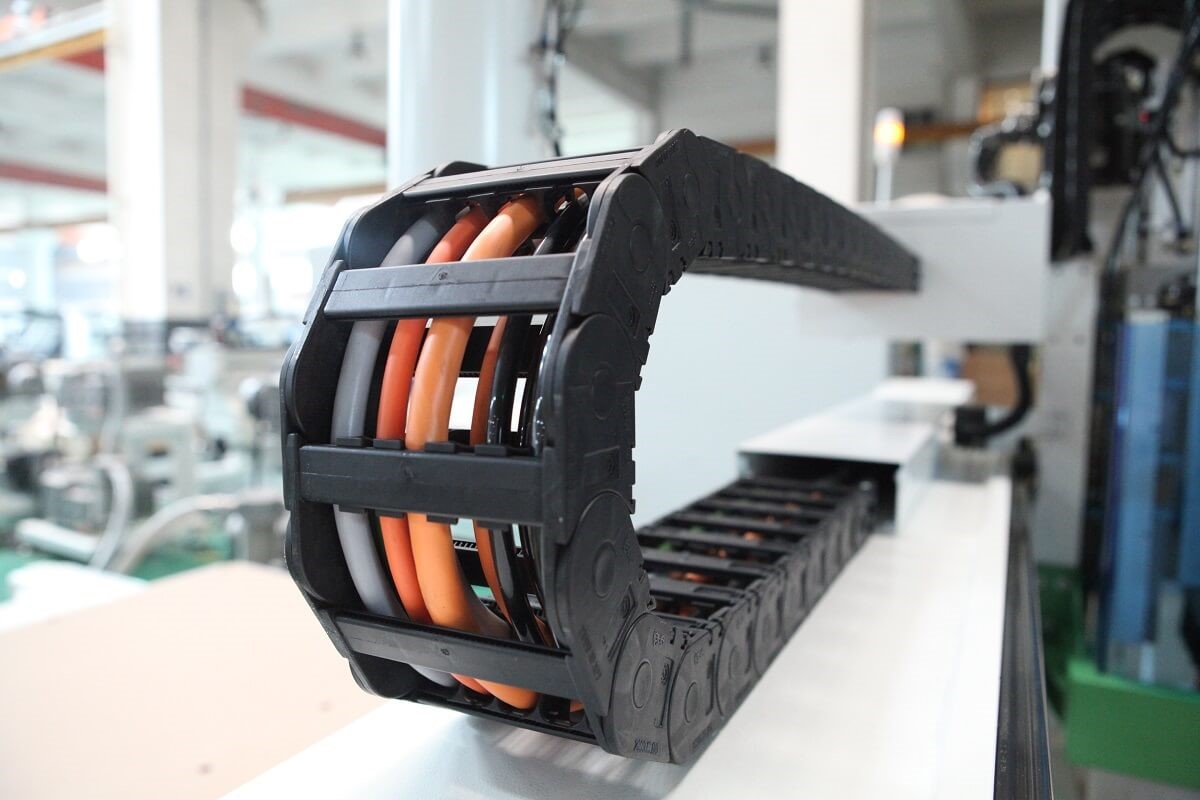

Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по каждой координатной оси, увеличивая тем самым срок эксплуатации.

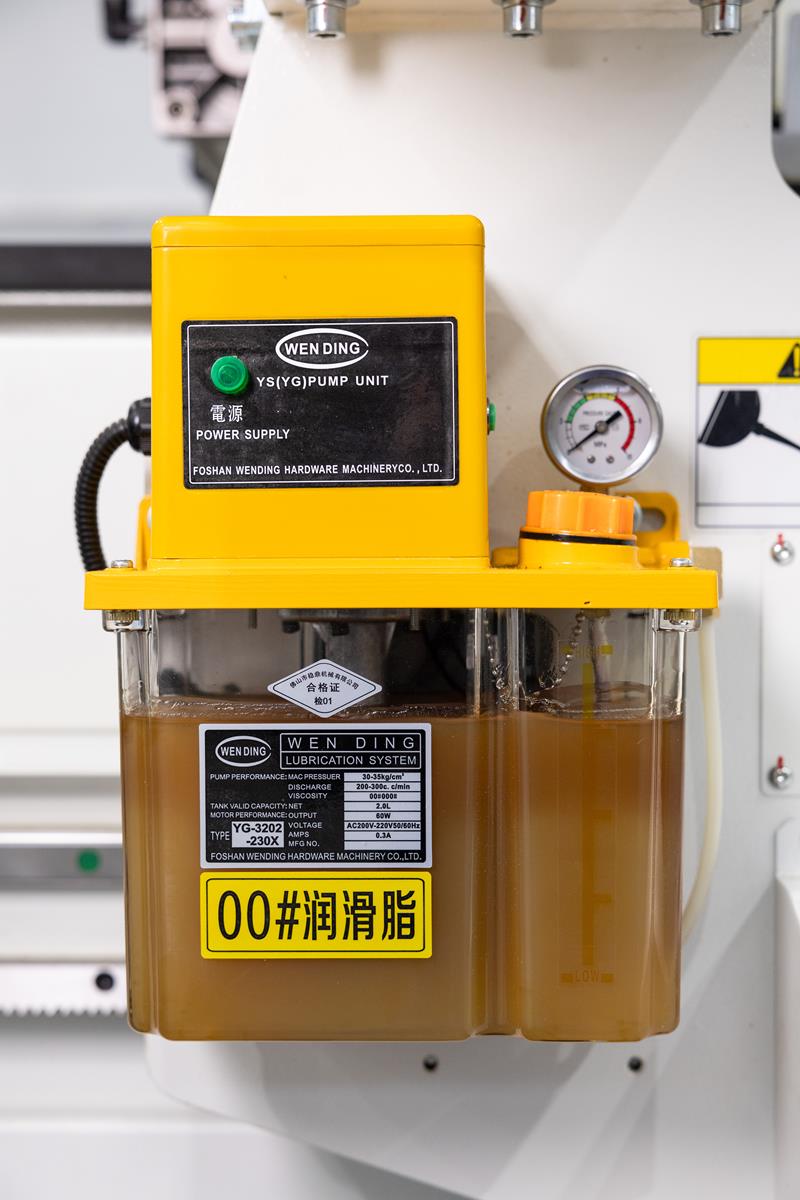

Автоматическая смазка направляющих позволяет значительно снизить износ и риски повреждения, а так же время на обслуживание станка, связанных с недостаточным количеством смазочного материала.

В станке предусмотрены корытца под вертикальными направляющими и ШВП для сбора излишков смазки, которая может падать на обрабатываемый материал.

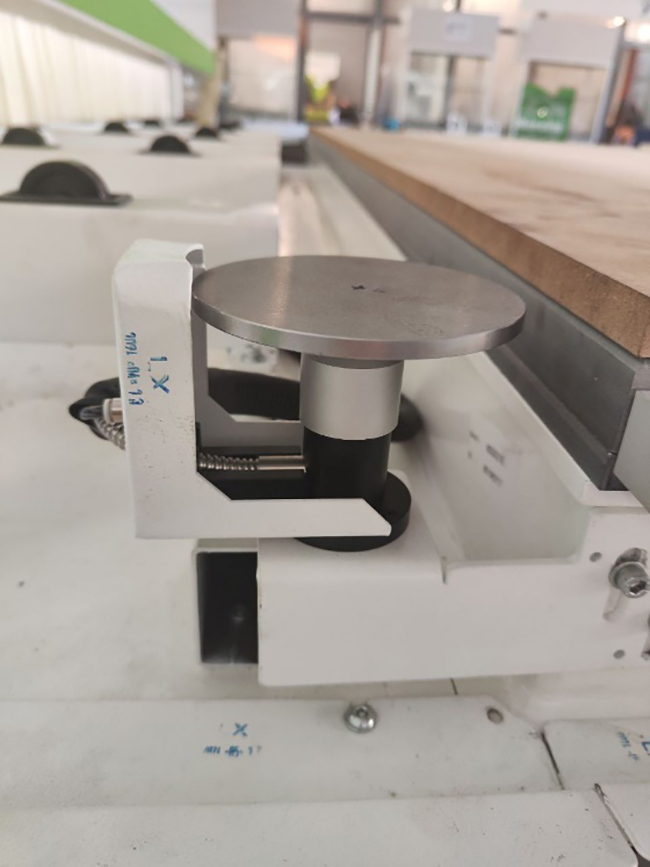

Датчик тарельчатого типа осуществляет автоматическое измерение и калибровку инструмента, в том числе и большого диаметра, что значительно ускоряет производственный процесс и исключает ошибку оператора.

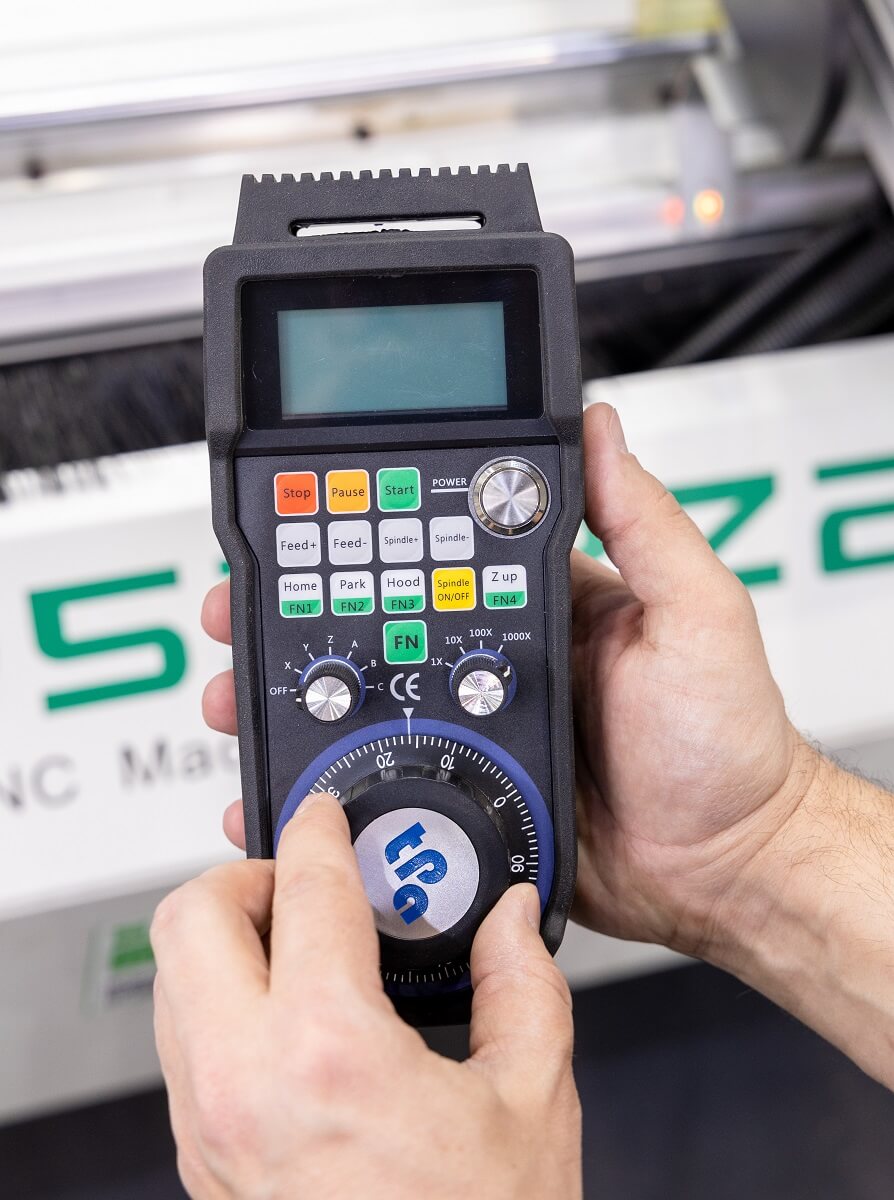

Пульт управления используется для удобства настройки станка в ручном режиме.

Компьютер

Промышленный ПК с операционной системой Windows, экран DELL, USB-порт.

Система управления

• Система управления TPA обеспечивает стабильную работу, широкие функциональные возможности и простоту использования с дружественным интерфейсом.
• Открытый порт обеспечивает выход в сеть для получения и передачи данных, необходимых для работы с программами для Nesting, позволяя существенно оптимизировать обработку.

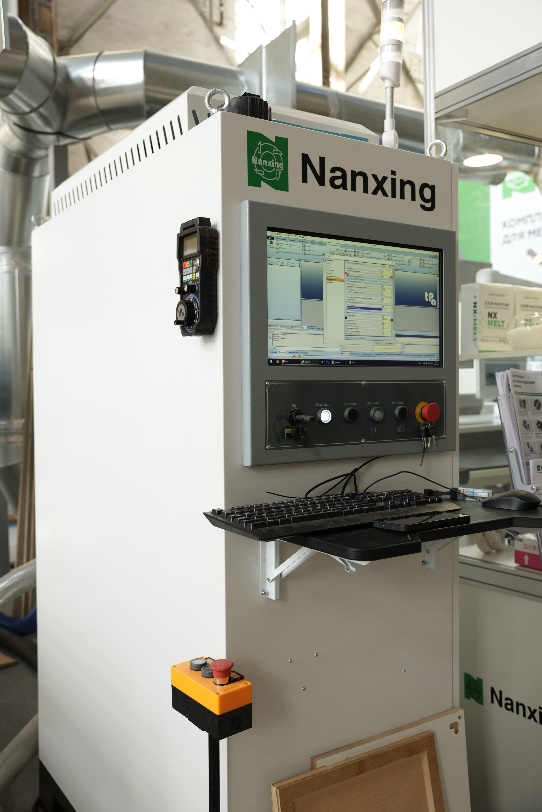

Отдельный шкаф управления

Оборудован системой вентиляции для создания необходимых условий, обеспечивая бесперебойную работу внутренних компонентов шкафа. Высококачественные электрокомпоненты известных мировых производителей.
