Тип 5-ти осевой обработки: наклонно-поворотный стол
Размер рабочего стола: Ø 320 мм
Мощность: 15 кВт
Вес: 7050 кг
- Классическая конструкция 5-ти осевого станка с поворотно-наклонным столом
- Ключевые компоненты на собственном производстве: станины, столы, шпиндели. Собственные лаборатории ОТК, тестовые стенды, конструкторы
- Комплектующие ведущих мировых производителей: THK, Hiwin, Siemens, Fanuc, Mitsubishi
- Выдающиеся характеристики оборудования по доступной цене. Применение комплектующих (подшипники, ШВП, направляющие) – высокого класса точности
- Малое время «от стружки до стружки» 7 секунд

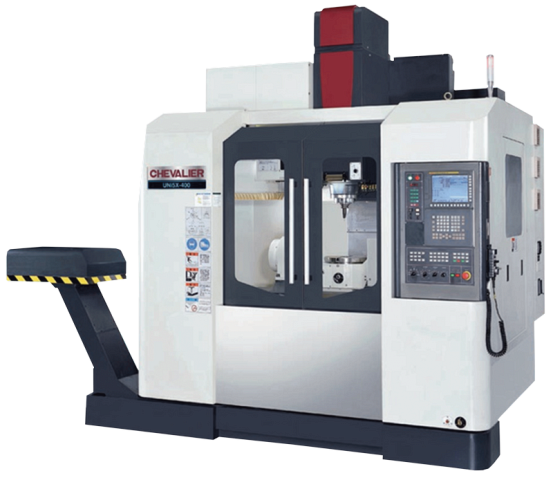

5-осевые современные высокопроизводительные обрабатывающие центры серии UNi5X-400 предназначены для комплексной обработки сложных деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства. Чистовая обработка при 5-ти осевой фрезерной обработке позволяет обрабатывать детали самой сложной геометрии, например, лопатки турбин, насосов, а также полости картеров силовых агрегатов.
Применяется во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической отрасли, приборостроении, а также во всех смежных областях.
Фрезерование канавок и пазов
Фрезерование уступов
Фрезерование канавок и пазов дисковой фрезой
Фрезерование канавок и пазов дисковой фрезой
Торцевое фрезерование
Фрезерование уступов
Фрезерование уступов
Торцевое фрезерование
Фрезерование отверстий и карманов (расфрезеровывание отверстия)
Фрезерование шпоночного паза
Торцевое фрезерование

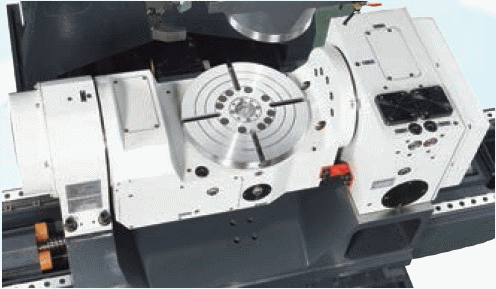

Фрезерование Т-образного паза На станке установлен поворотно-наклоняемый стол, который позволяет проводить полноценную 5-ти осевую обработку. Привод стола осуществляется напрямую от сервомоторов чем достигается максимальная точность и качество обработки.

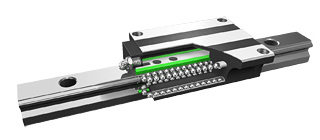

В станке применены роликовые направляющие серии RGH (оси X, Y, Z), так как их нагрузочная способность значительно выше, чем у шариковых при равных размерах сечения.
Шпиндель установлен на 4-х высокоточных радиально-упорных подшипниках с целью увеличения жесткости и нагрузки в процессе высокоскоростного фрезерования. Прямой привод обладает низким уровнем шума, вибрации и нагрева.

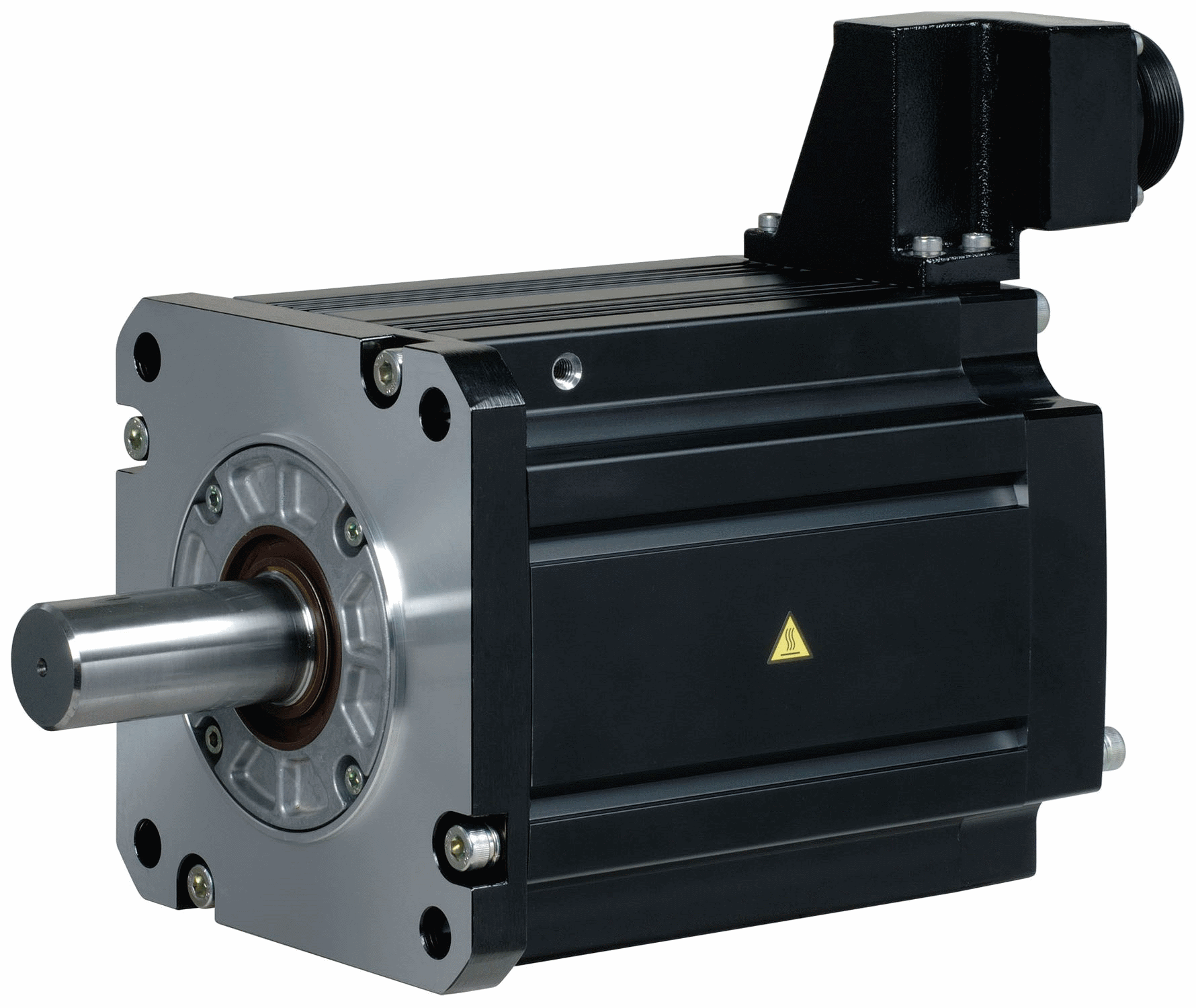

Для достижения максимального результата станки оснащаются двигателями низкой инерции, что позволяет достичь высокого крутящего момента при низких оборотах.
По всем 3-м осям установлены высокоточные ШВП класса С3.

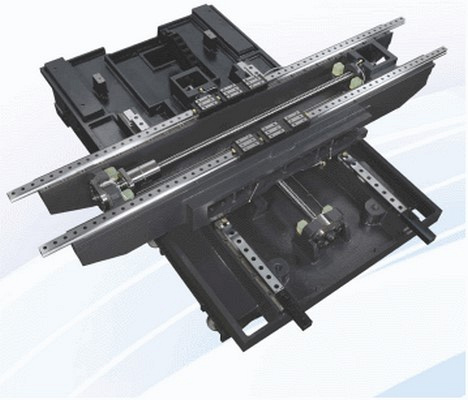

Установочные места под ШВП и серводвигатели отлиты и обработаны воедино со станиной и салазками. Такая конструкция исключает промежуточные крепления болтами, что повышает жесткость конструкции и точность обработки. В стандарте применены линейные роликовые направляющие на всех 3-х осях.
Цилиндр большого диаметра, в паре с плавающей системой разжима, обеспечивают быстрое высвобождение инструмента.

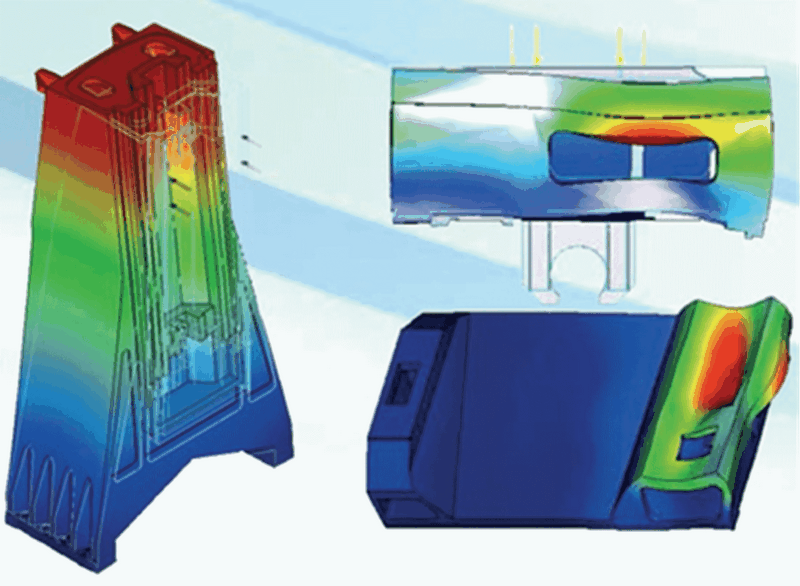

Литая конструкция станины с внутренними ребрами жесткости сводят к минимуму изгибы и вибрацию во время тяжелых режимов обработки. Геометрическая модель станка спроектирована при помощи 3D программного обеспечения исключения возникновения «узких мест». Анализ структуры проводится с помощью программы Pro/MECHANICA, для повышения стабильности и жесткости конструкции.

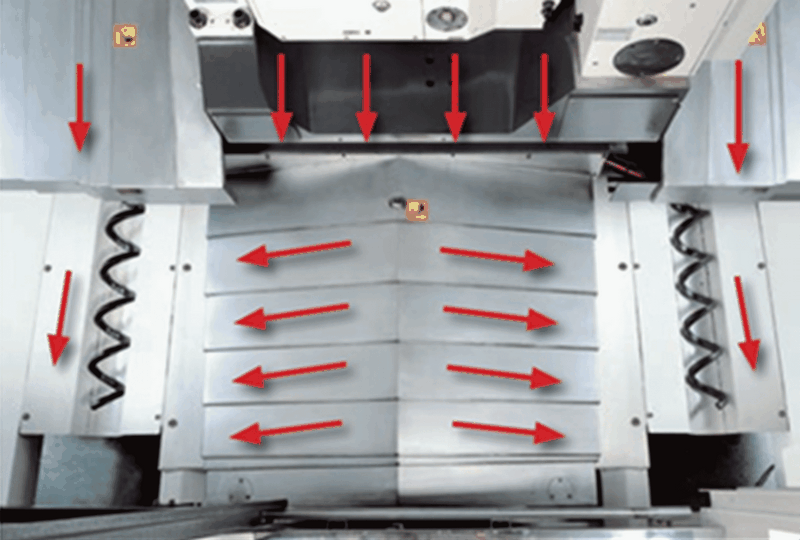

Конструкция станины позволяет разметить два шнека по обе стороны рабочего стола, для уборки большого объема стружки. Шнеки выводят всю стружку на передний скребковый конвейер и далее в корзину для стружки.

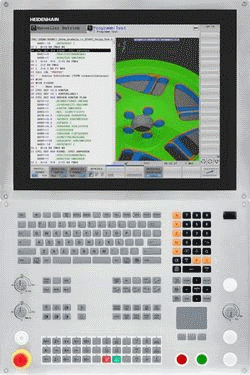

На усмотрение заказчика завод может оснастить станки различными системами ЧПУ и сервоприводами. На выбор предоставлено три основных контроллера: HEIDENHAIN, FANUC, SIEMENS.
Пистолет СОЖ и пистолет воздуха служит для быстрого удаления стружки и мусора из зоны резания.
Система смазки автоматически распределяет смазку по направляющим, ШВП и подшипникам.
Система смывки стружки обеспечивает эффективное удаление стружки с кожухов станка и телескопической защиты направляющих по оси Y. Максимальная производительность системы до 150 л/мин.
Большой угол наклона кожухов сделан специально для более простого смыва и удаления стружки из зоны обработки.

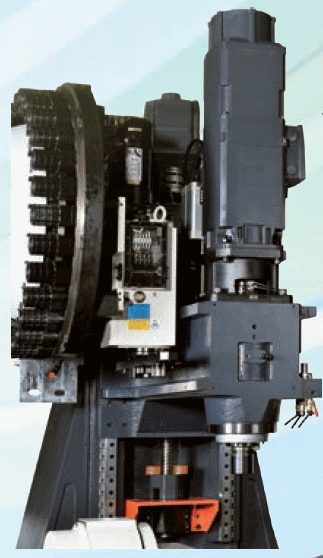

Станок может комплектоваться инструментальным магазином манипуляторного типа с количеством инструмента 40 позиций.

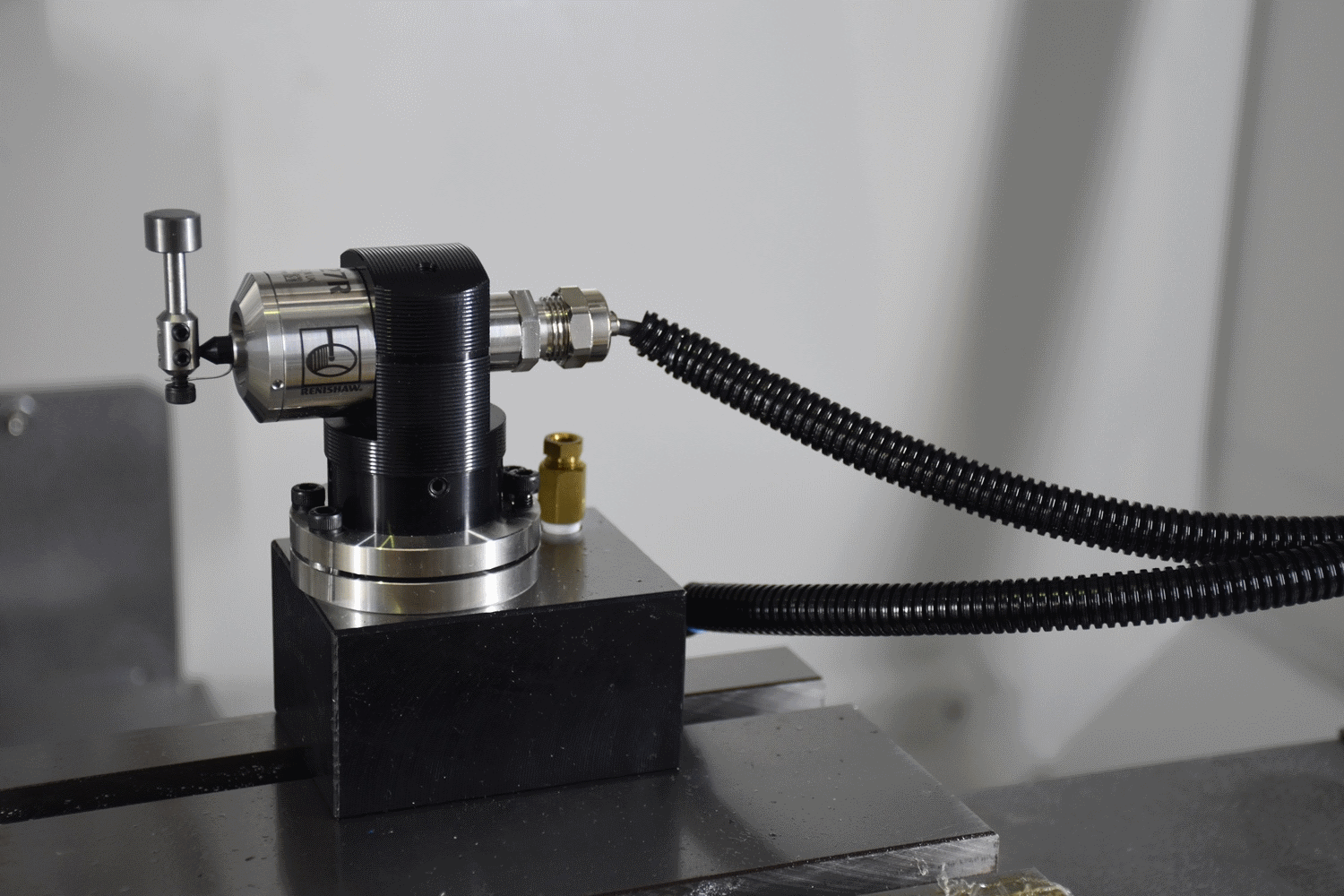

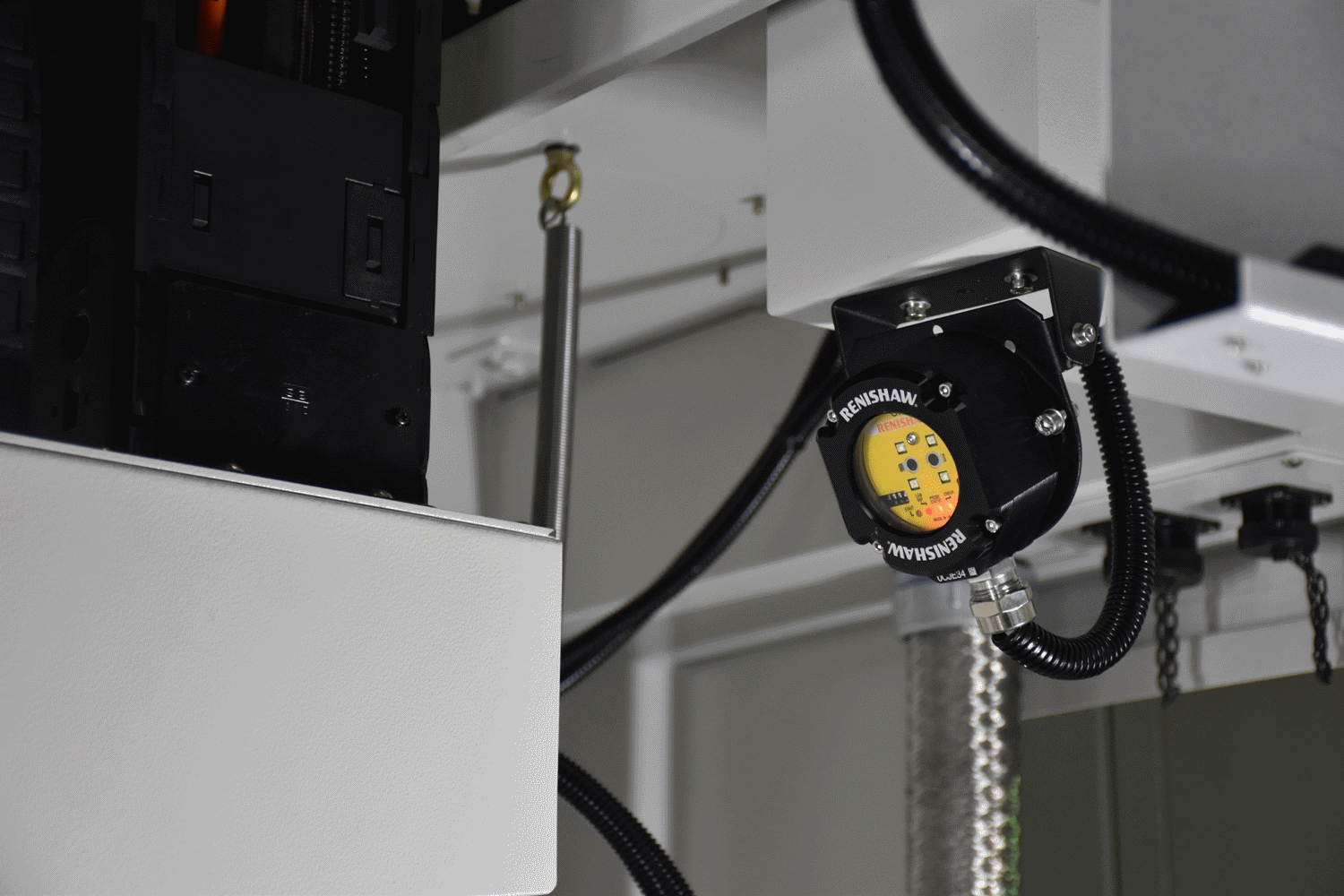

RENISHAW TS27R - cистема измерения инструмента позволяет измерить размер инструмента перед резанием и проверить наличие повреждений или поломки инструмента в процессе обработки на станке.

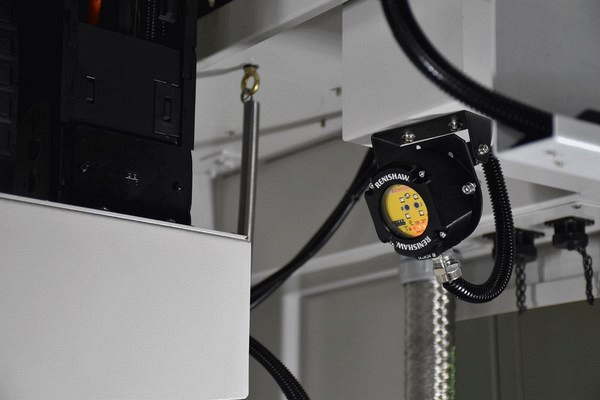

RENISHAW OMP60 - устройства измерения заготовки обеспечивает высокую точность базирования, сокращает время на установку и базирование детали. Позволяет установить деталь с привязкой к ЧПУ станка, произвести измерения размеров заготовки в процессе ее обработки и для контроля обработанных после переналадки станка деталей с автоматическим обновлением коррекции на инструмент.
Маслоотделитель или сепаратор СОЖ служить для удаления плавающего масла с поверхности СОЖ диском из нержавеющей стали со специальным покрытием для налипания масла. Удаляется масло, чистая СОЖ поступает обратно в систему охлаждения. Значительно продлевается срок службы использования СОЖ.
Оптические линейки HEIDENHIN используются для повышения точности при проведении обработки. Высокая дискретность измерения сигнал передается через каждые 1 или 5 мкм перемещения в зависимости от дискретности линейки), что сводит к минимуму позиционную ошибку.
Устройство охлаждения шпинделя обеспечивает равномерное распределение температур, а соответственно устойчивость к перегреву, предотвращая тепловые деформации.

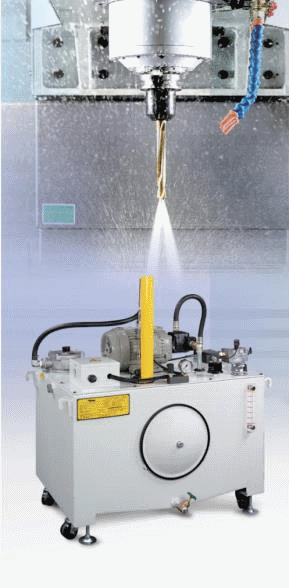

Подача СОЖ через шпиндель 20, 30, 70 bar обеспечивает непосредственное охлаждение обрабатываемой заготовки, что может значительно увеличить срок службы инструмента и увеличить мощность обработки.
