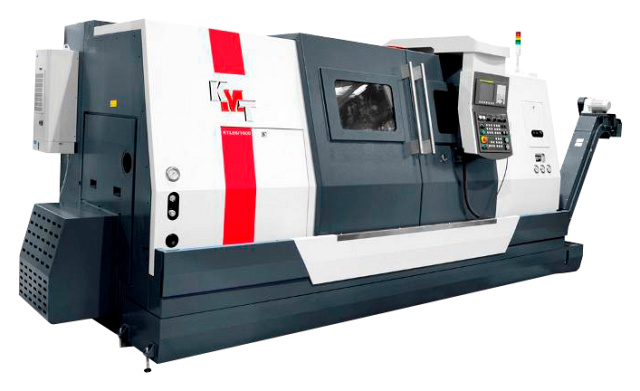

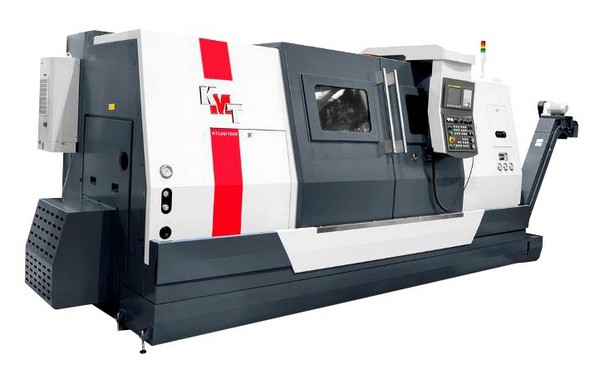

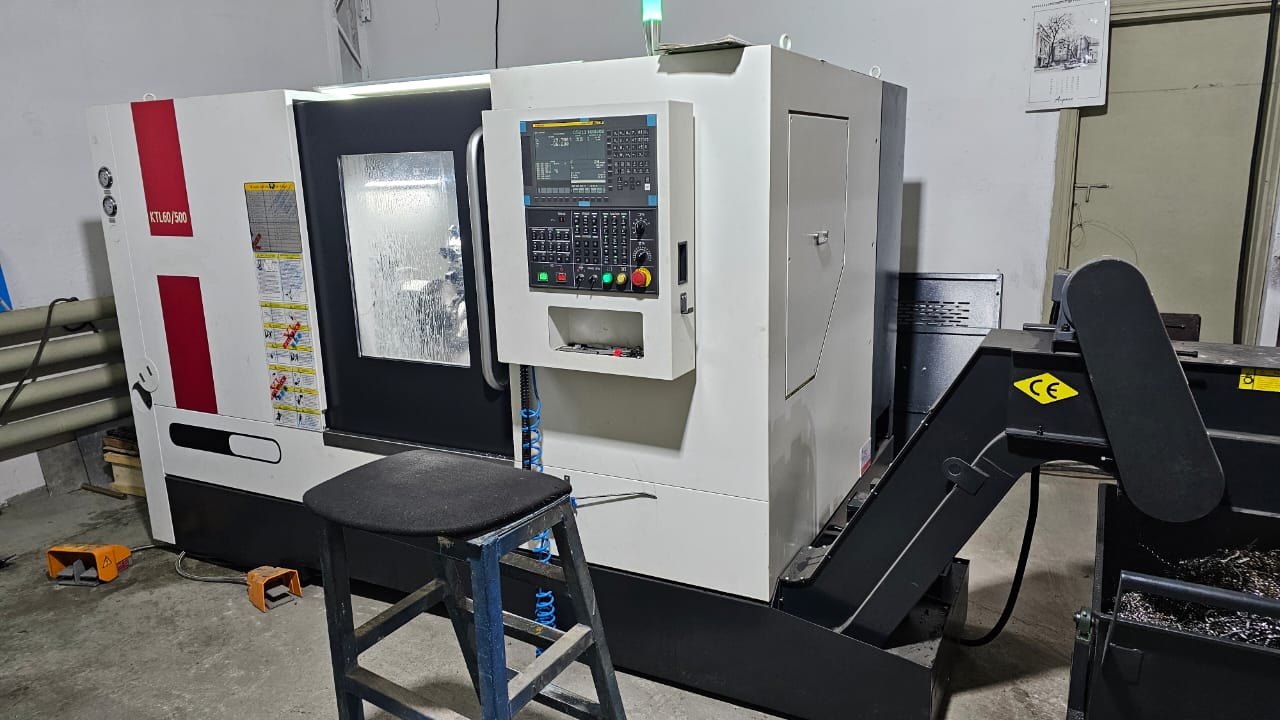

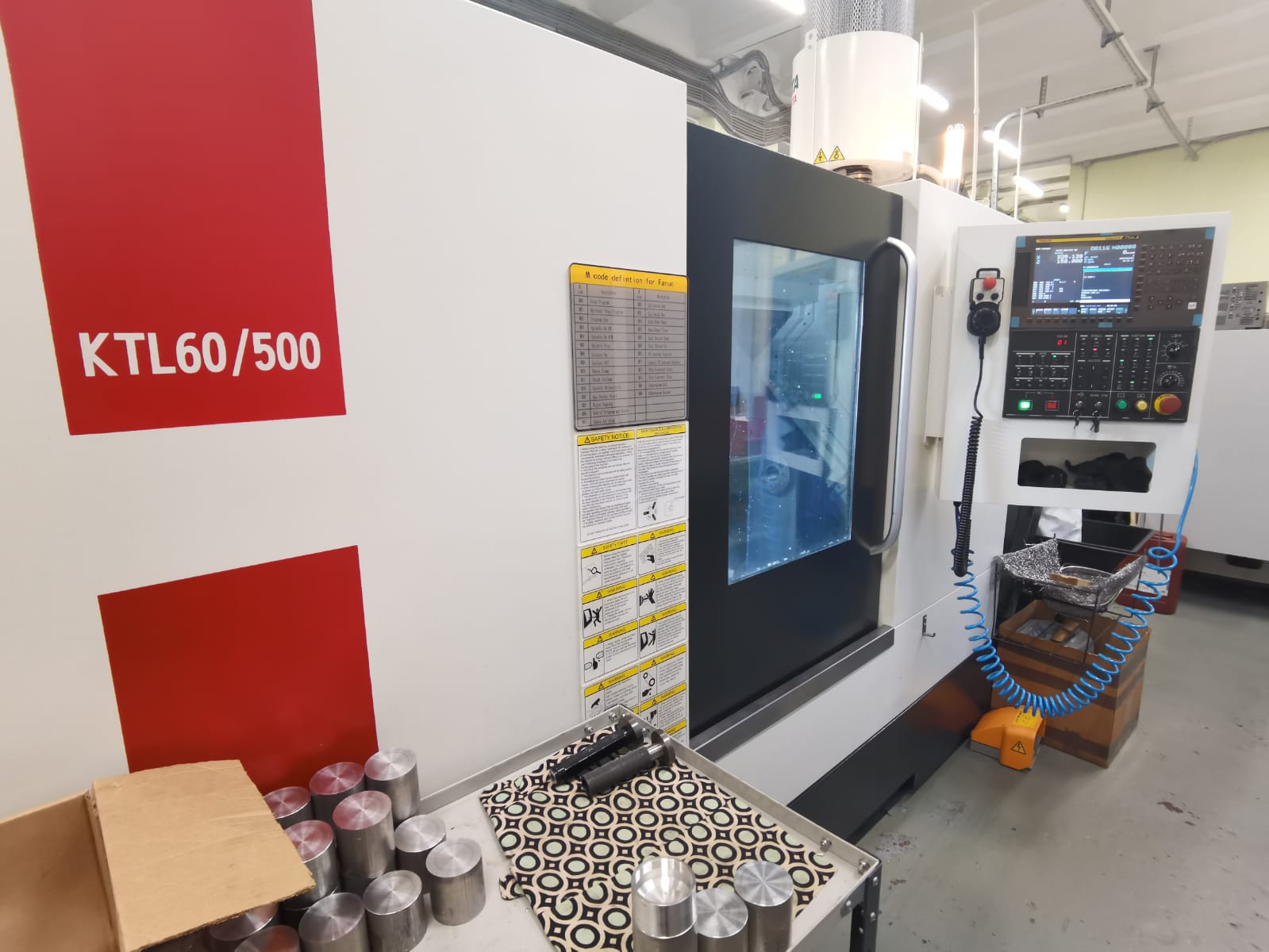

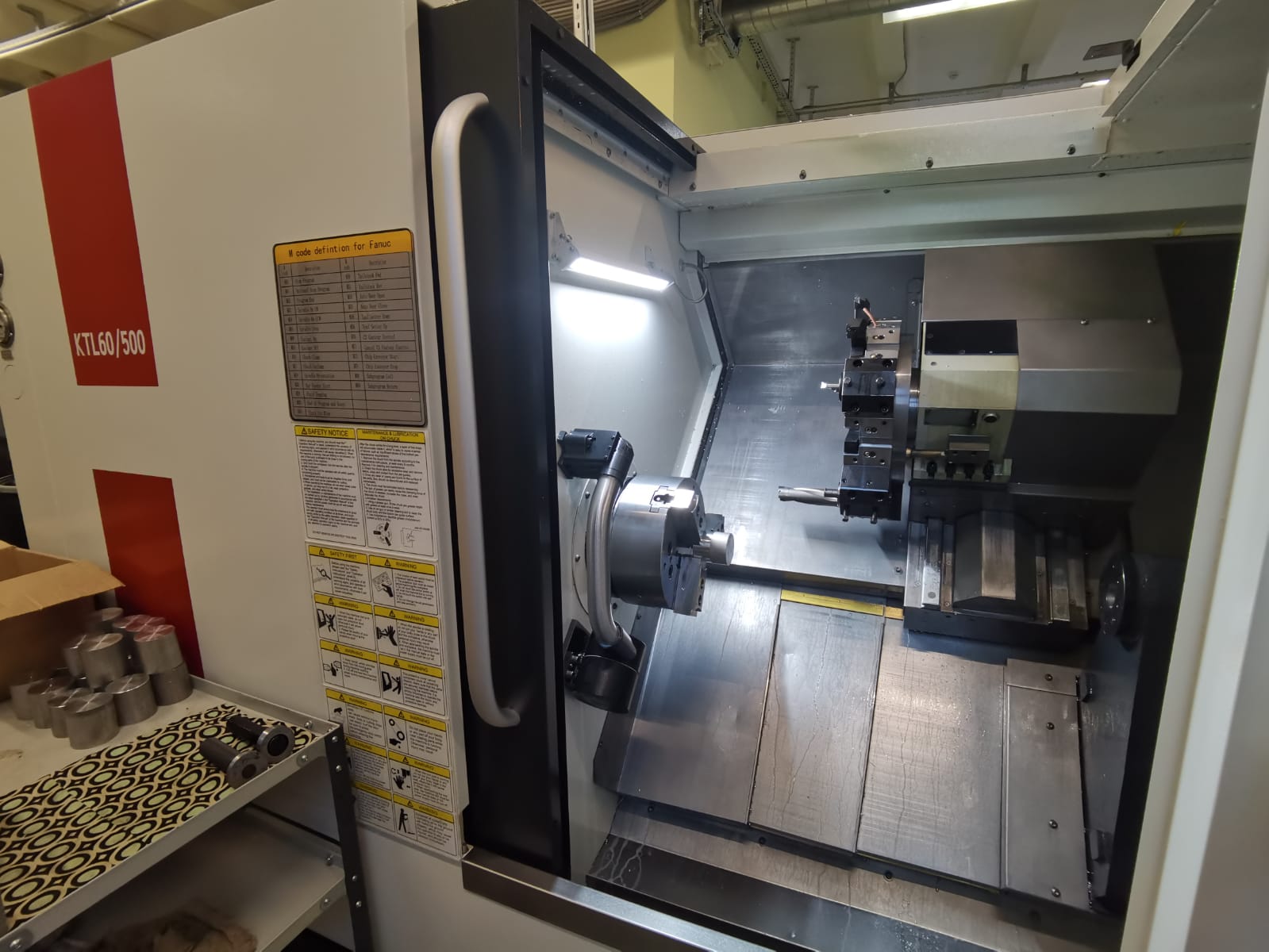

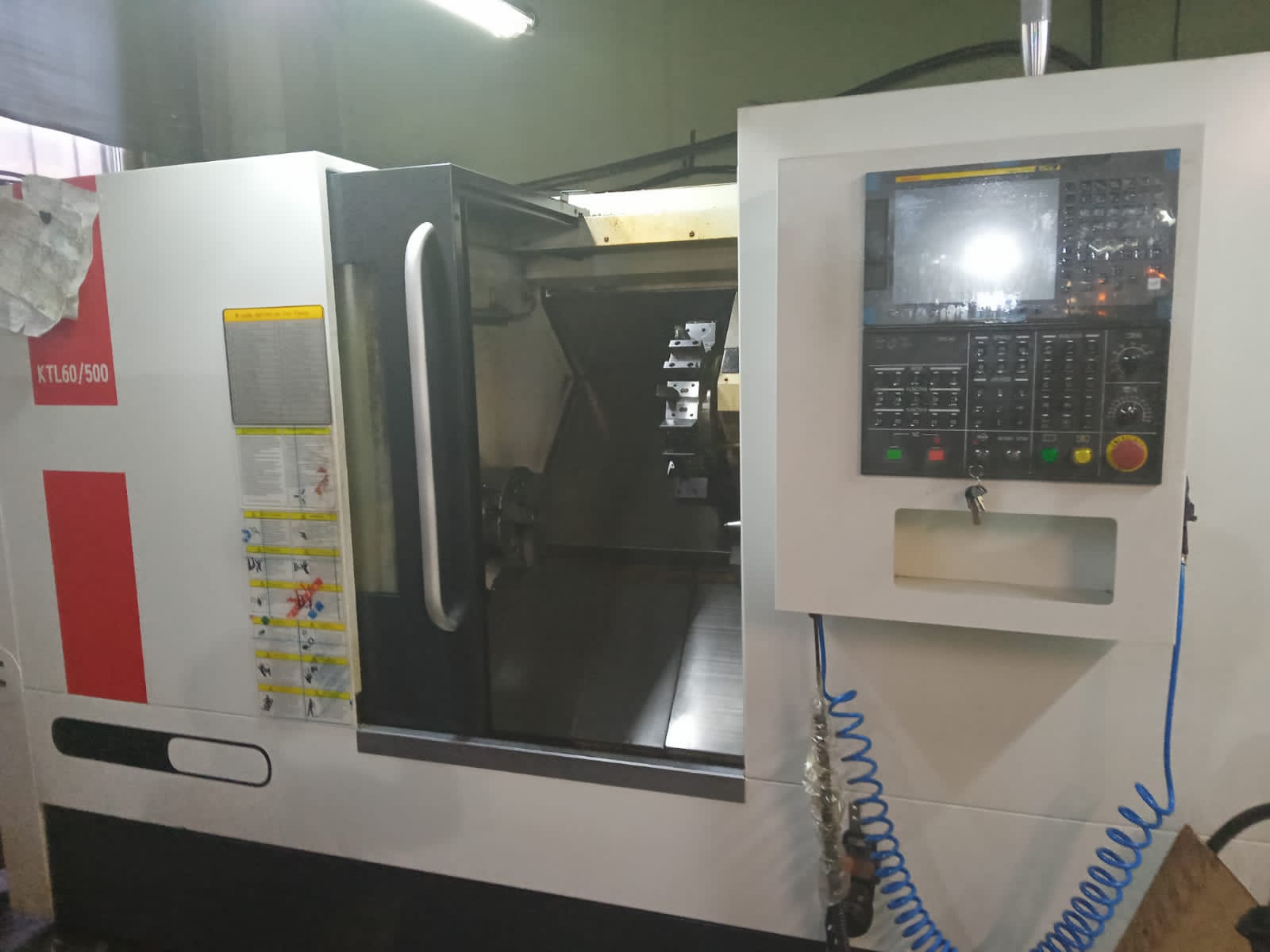

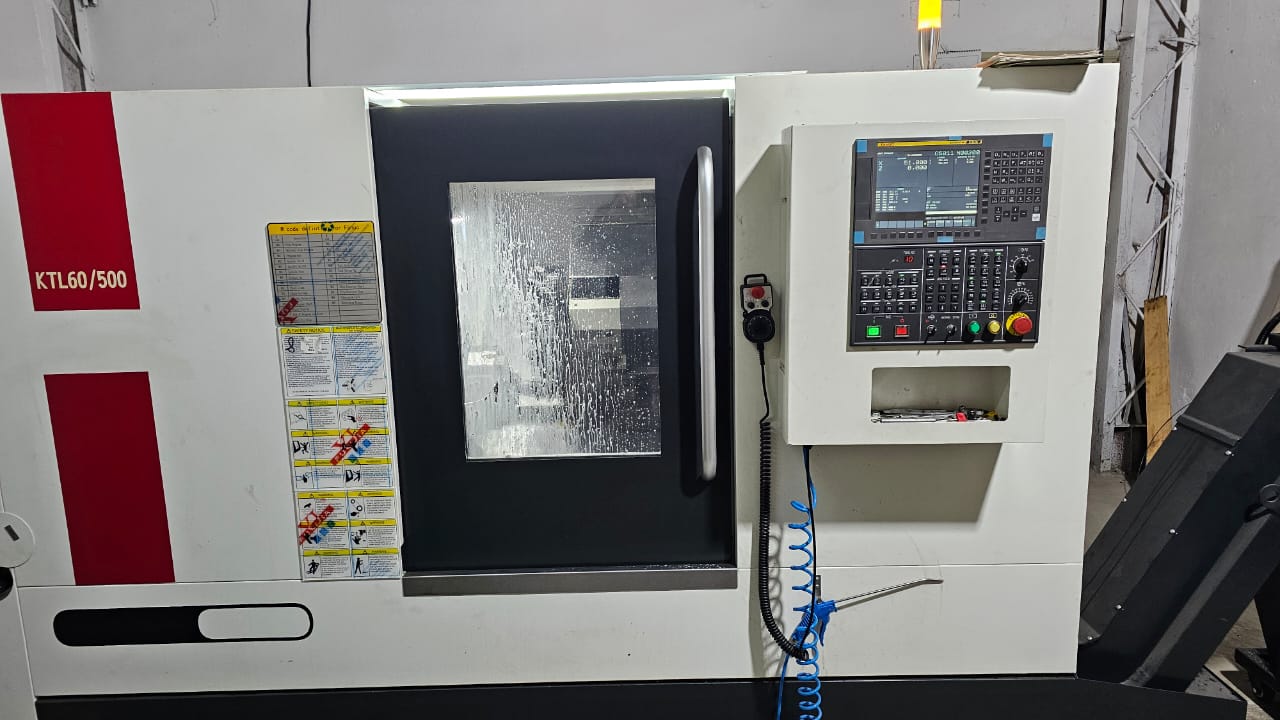

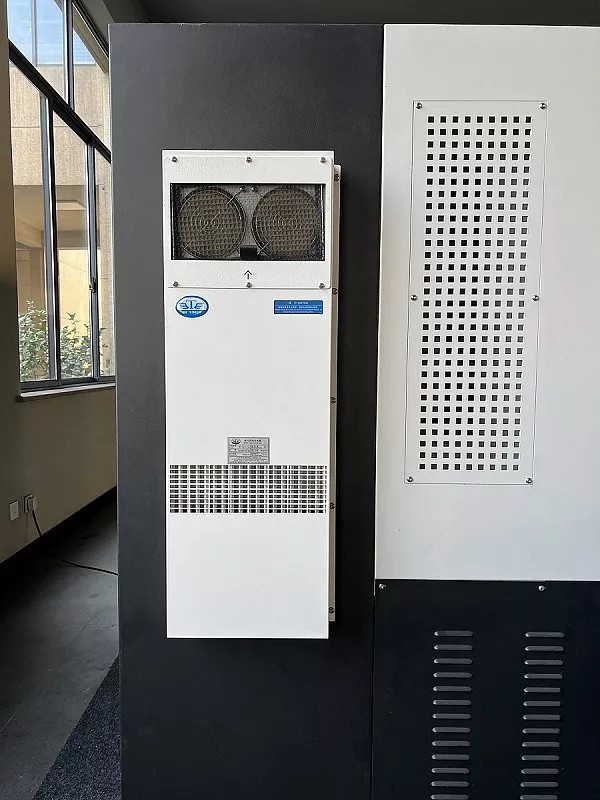

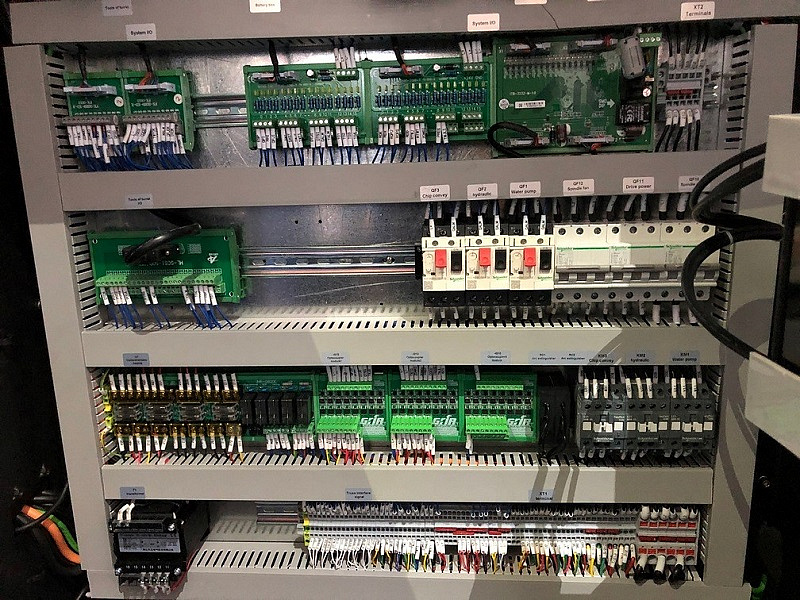

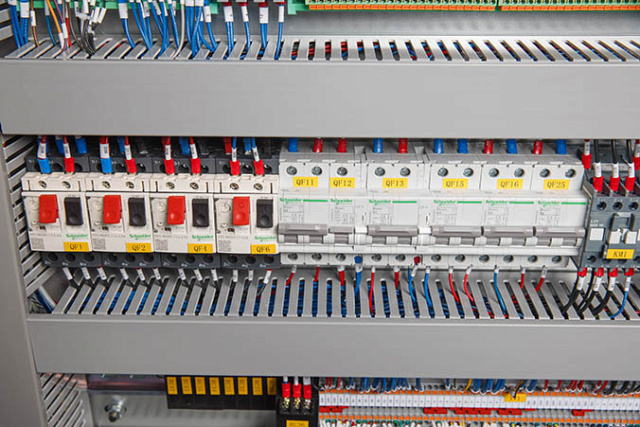

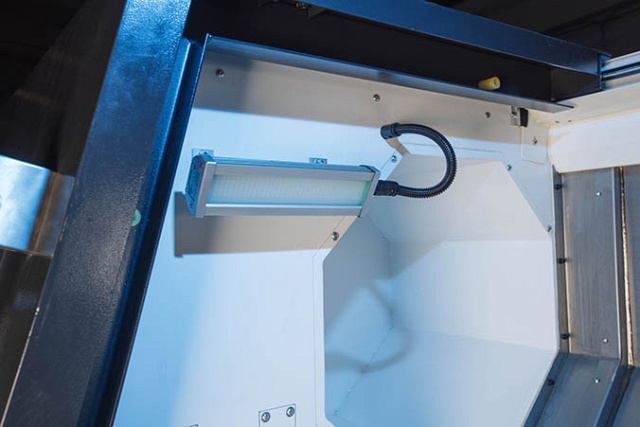

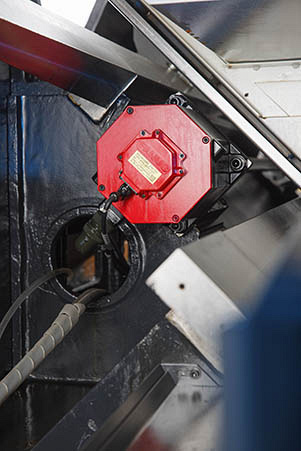

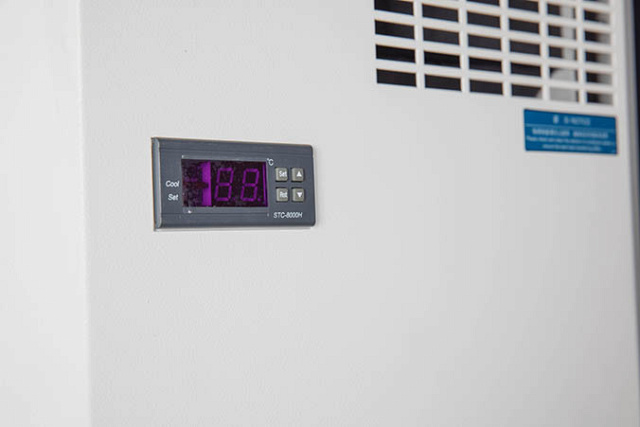

Токарные станки с наклонной станиной KMT KTL

Код(ы) товара: МТ 353692, МТ 263058
Поделиться
  • По программе лизинга от партнеров КАМИ
    Узнать больше
От 40 586 703 KZT
В наличии
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
KMT
Китай

Ø обработки: 600 - 650 мм

РМЦ: 500 - 1500 мм

Мощность: 11 - 18,5 кВт

Вес: 4300 - 8100 кг

Преимущества
  • Цельнолитая станина 45˚
  • Направляющие скольжения с большой нагрузочной способностью
  • Усиленный шпиндель для силовой обработки
  • Подшипники NSK (Япония)
  • ШВП HIWIN (Тайвань)
Назначение

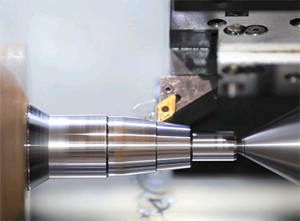

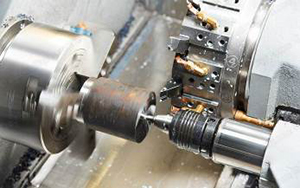

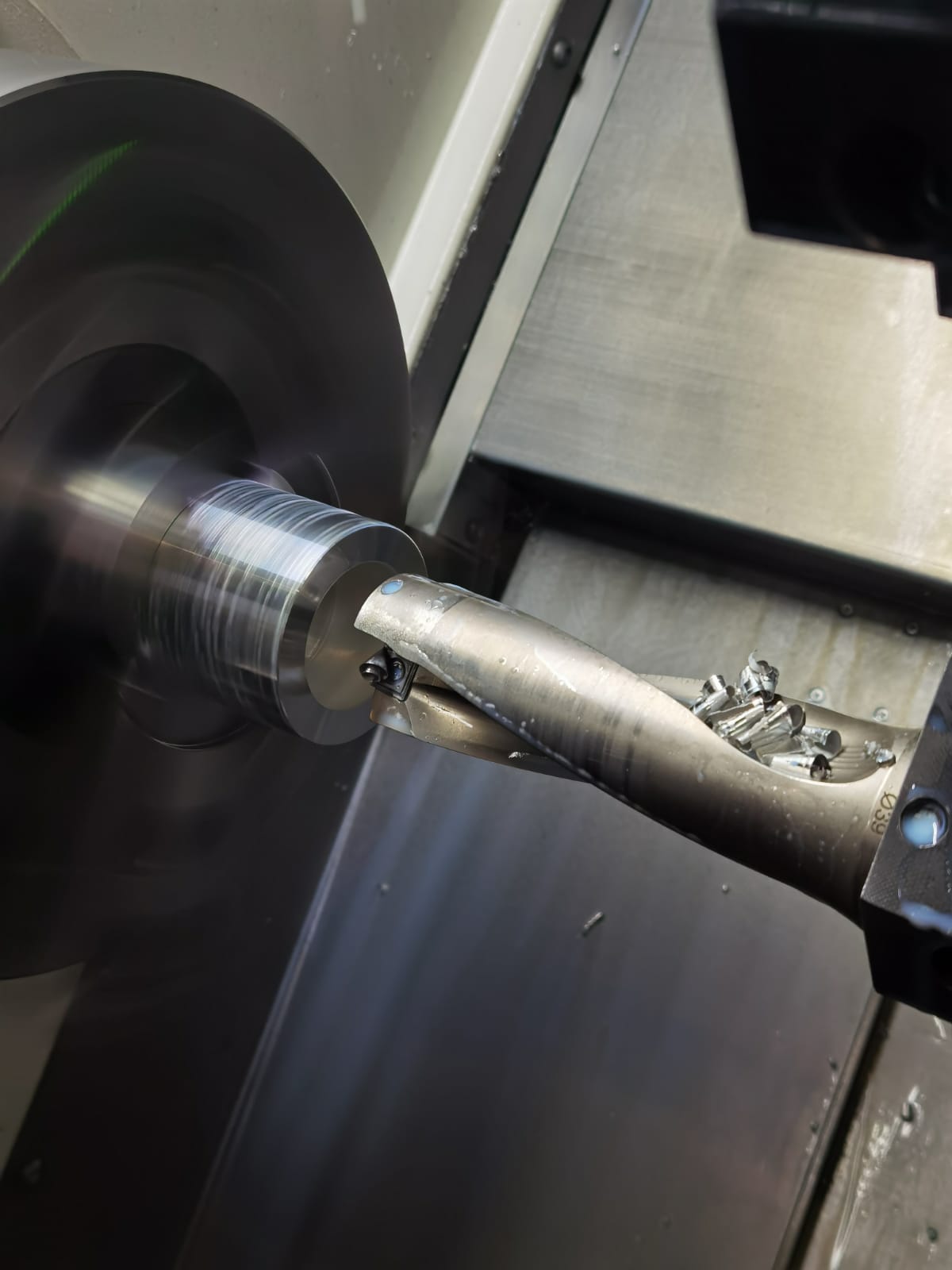

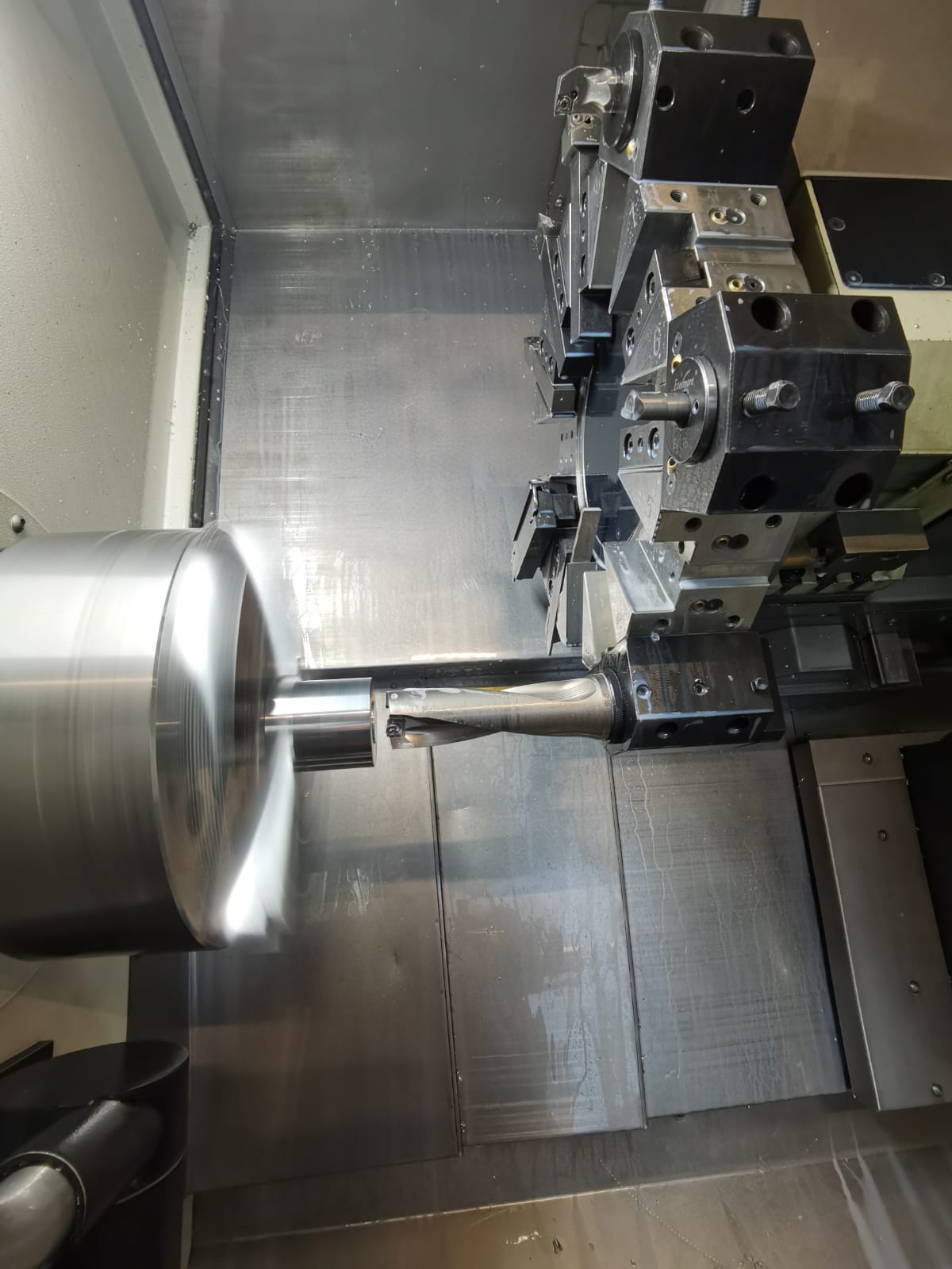

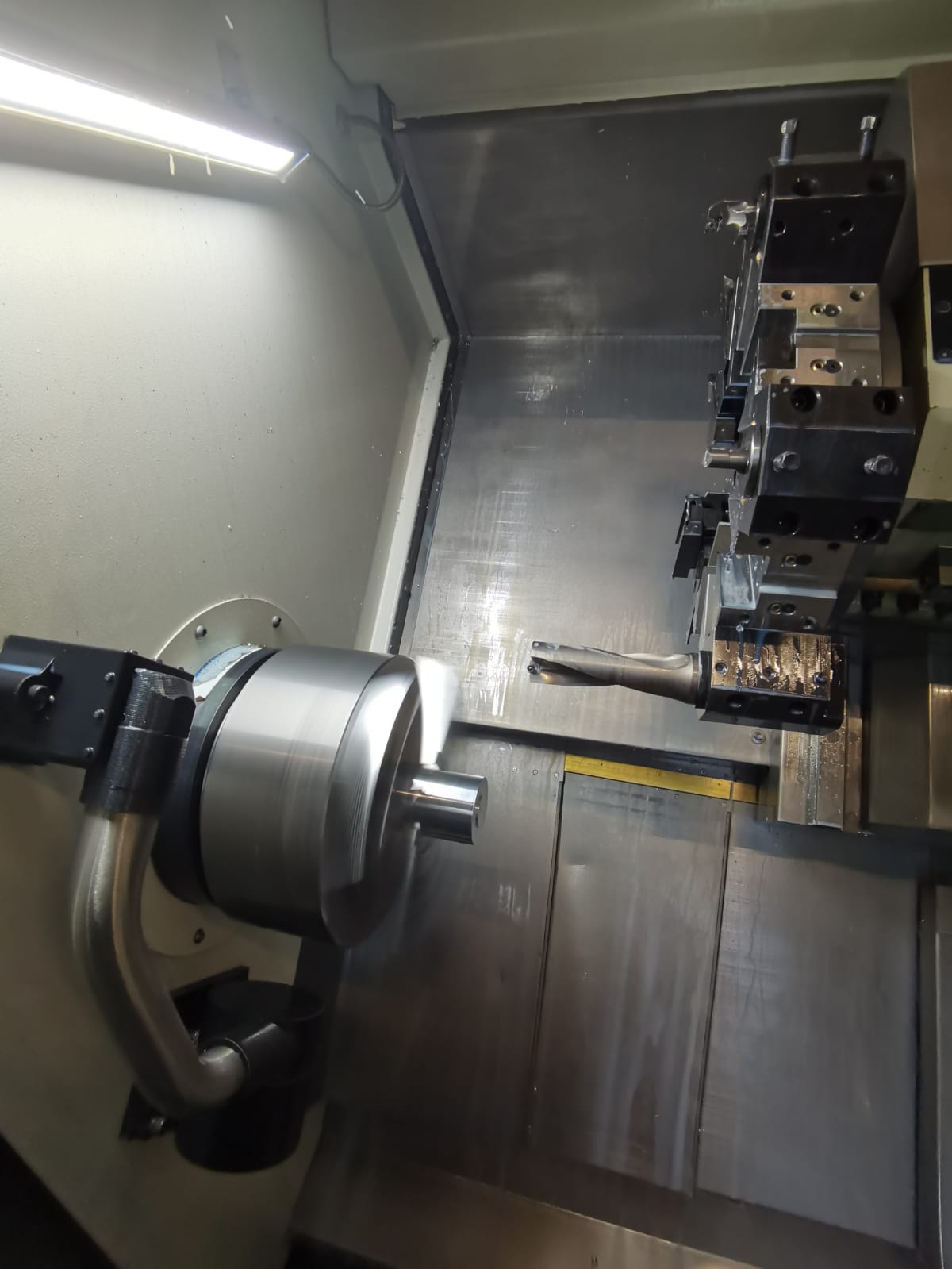

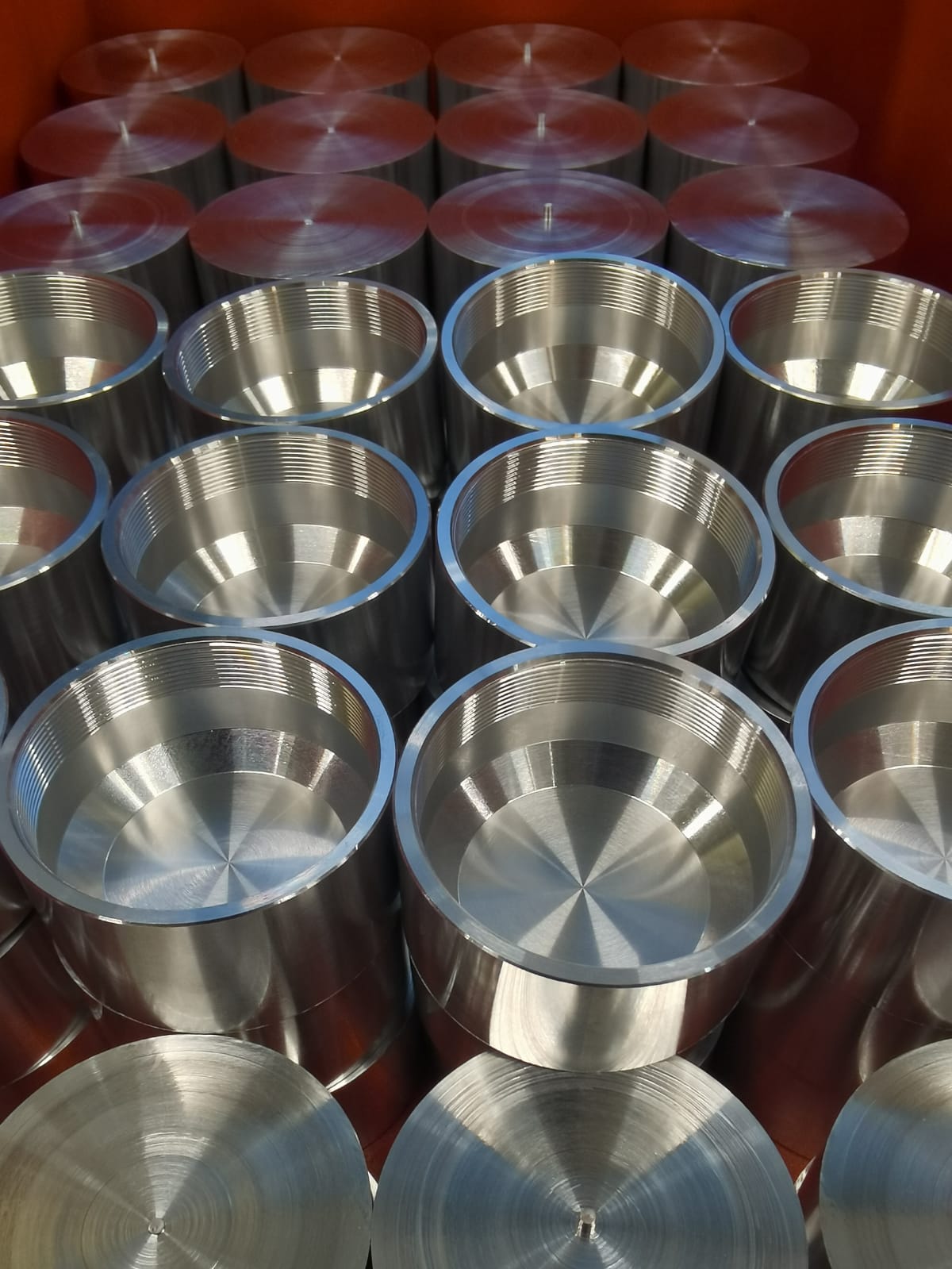

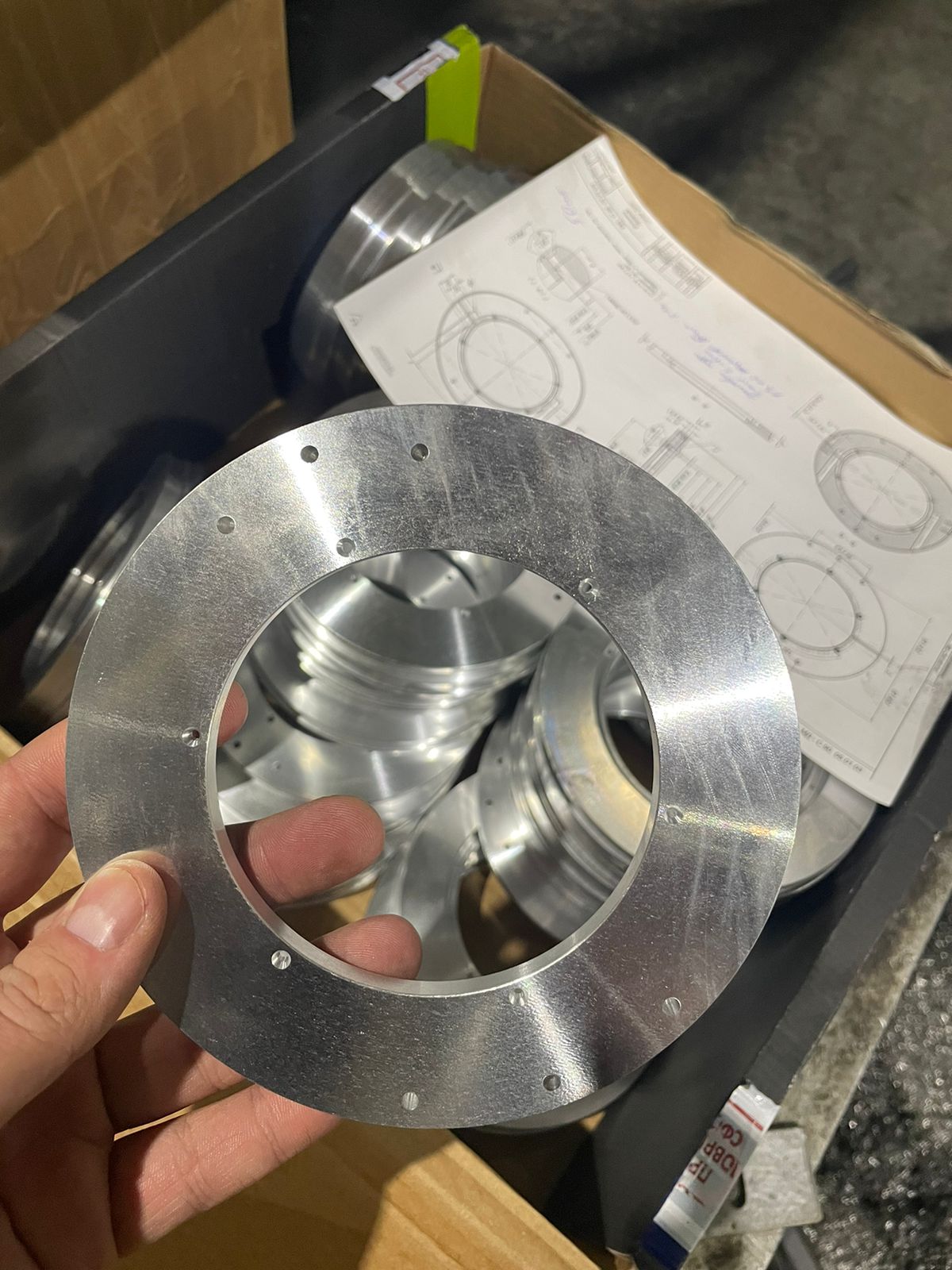

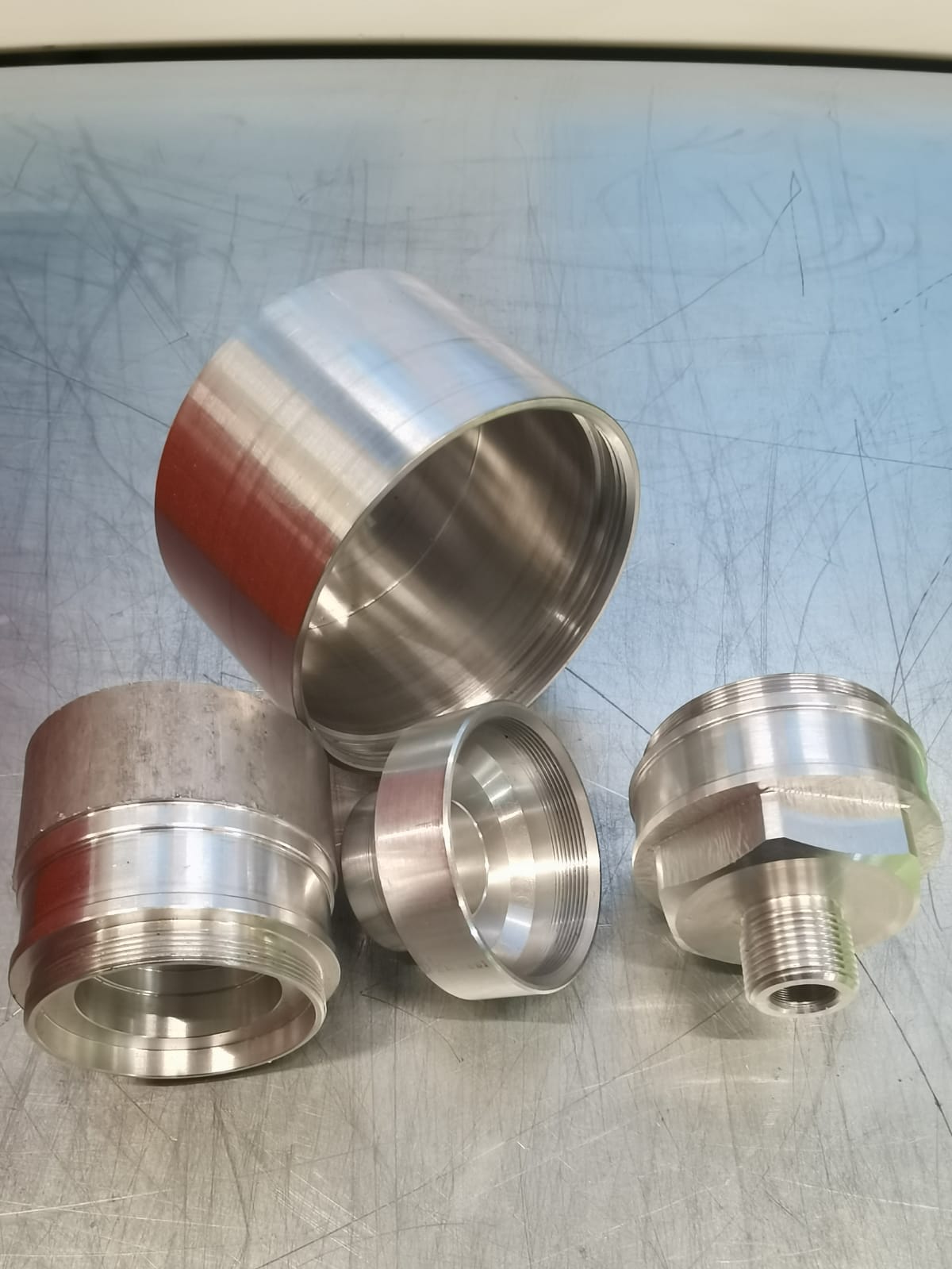

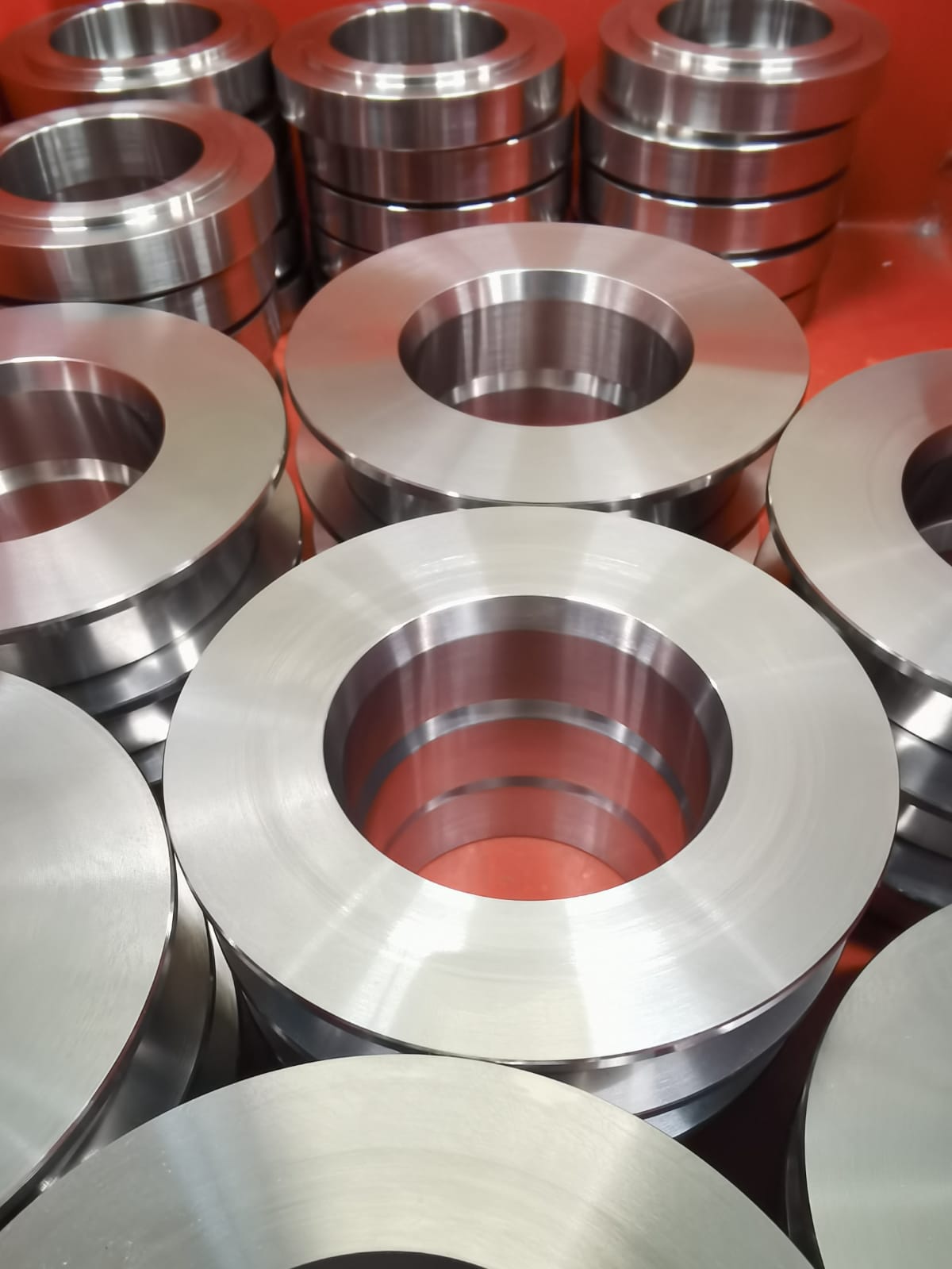

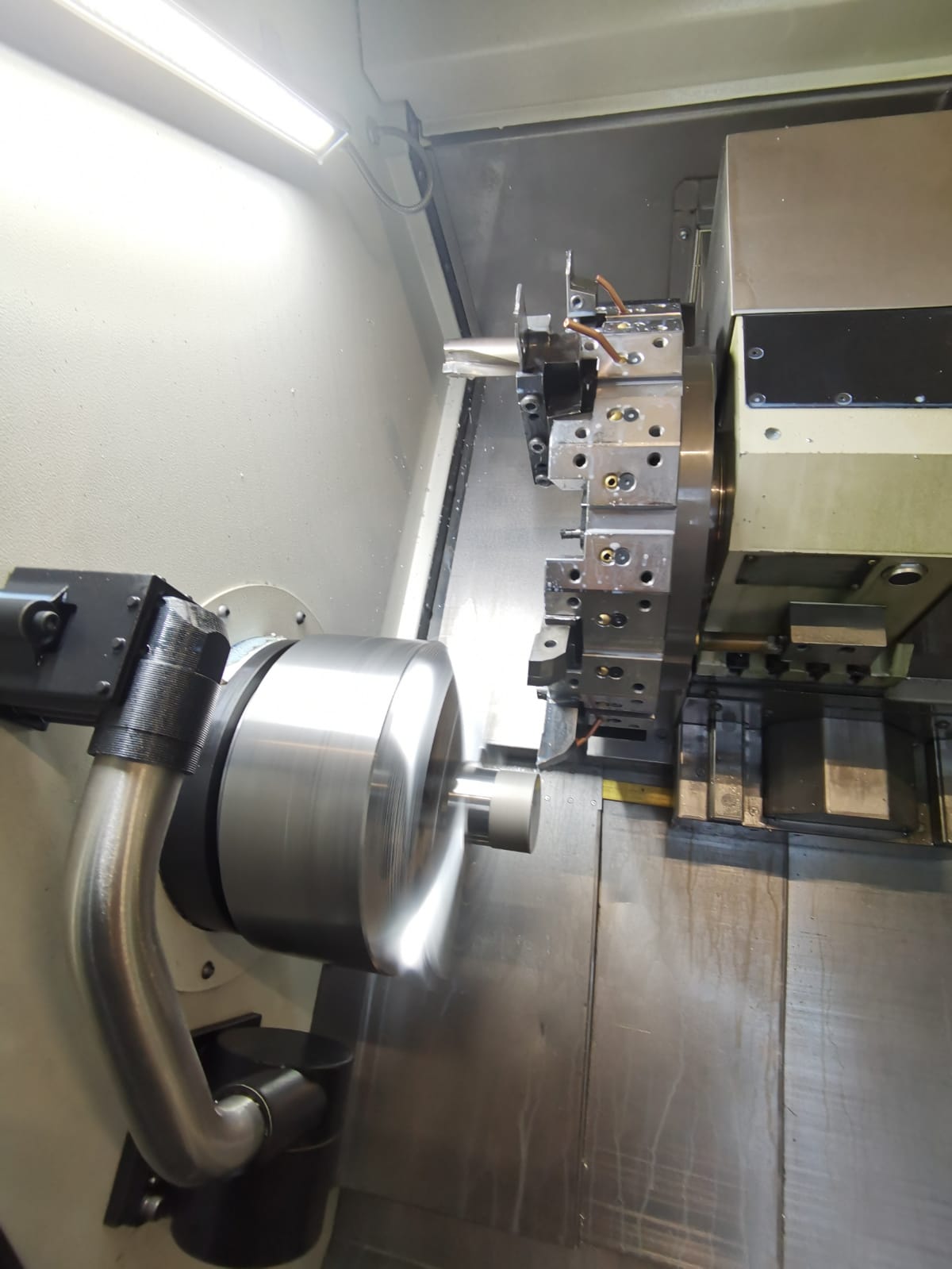

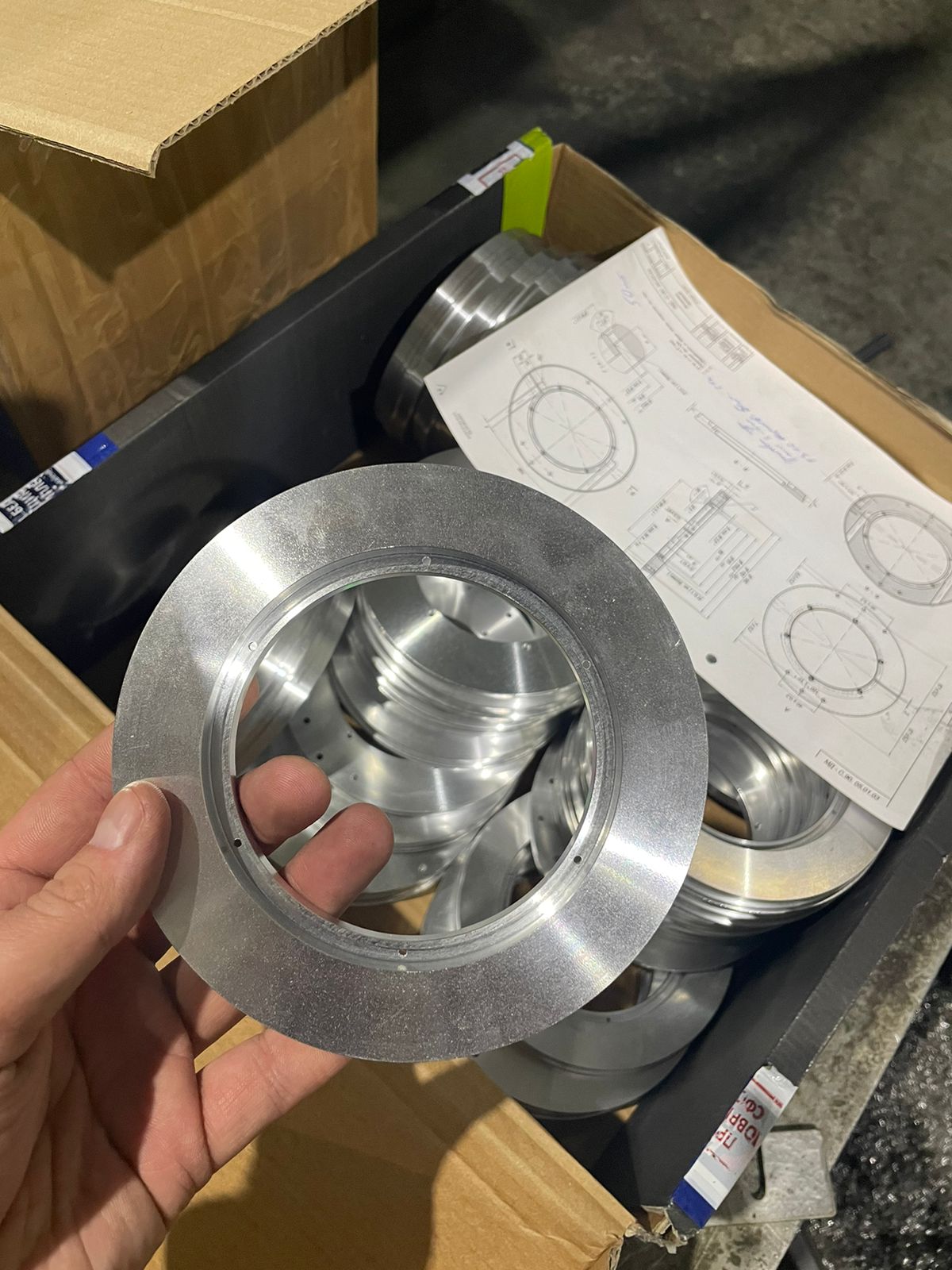

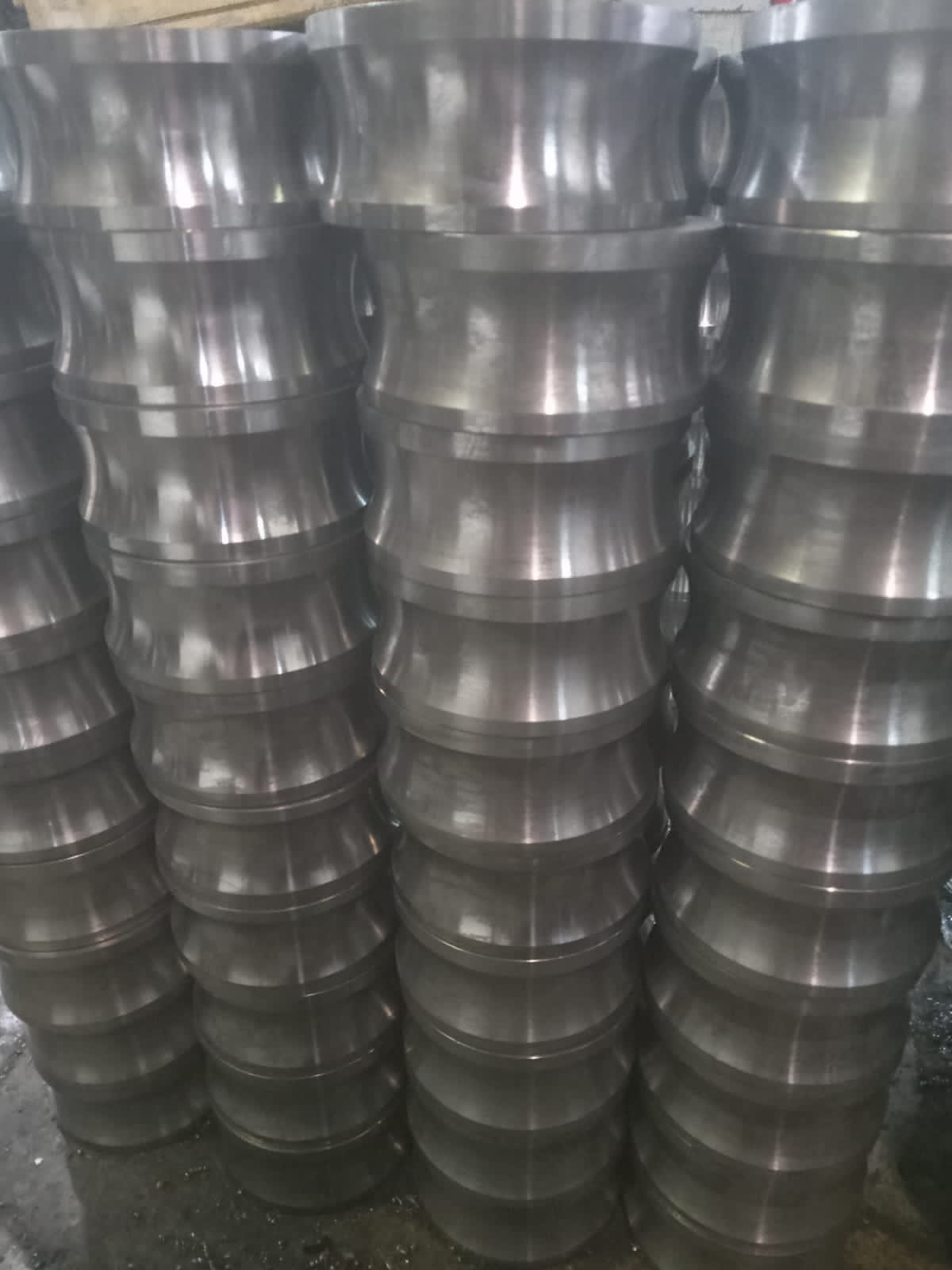

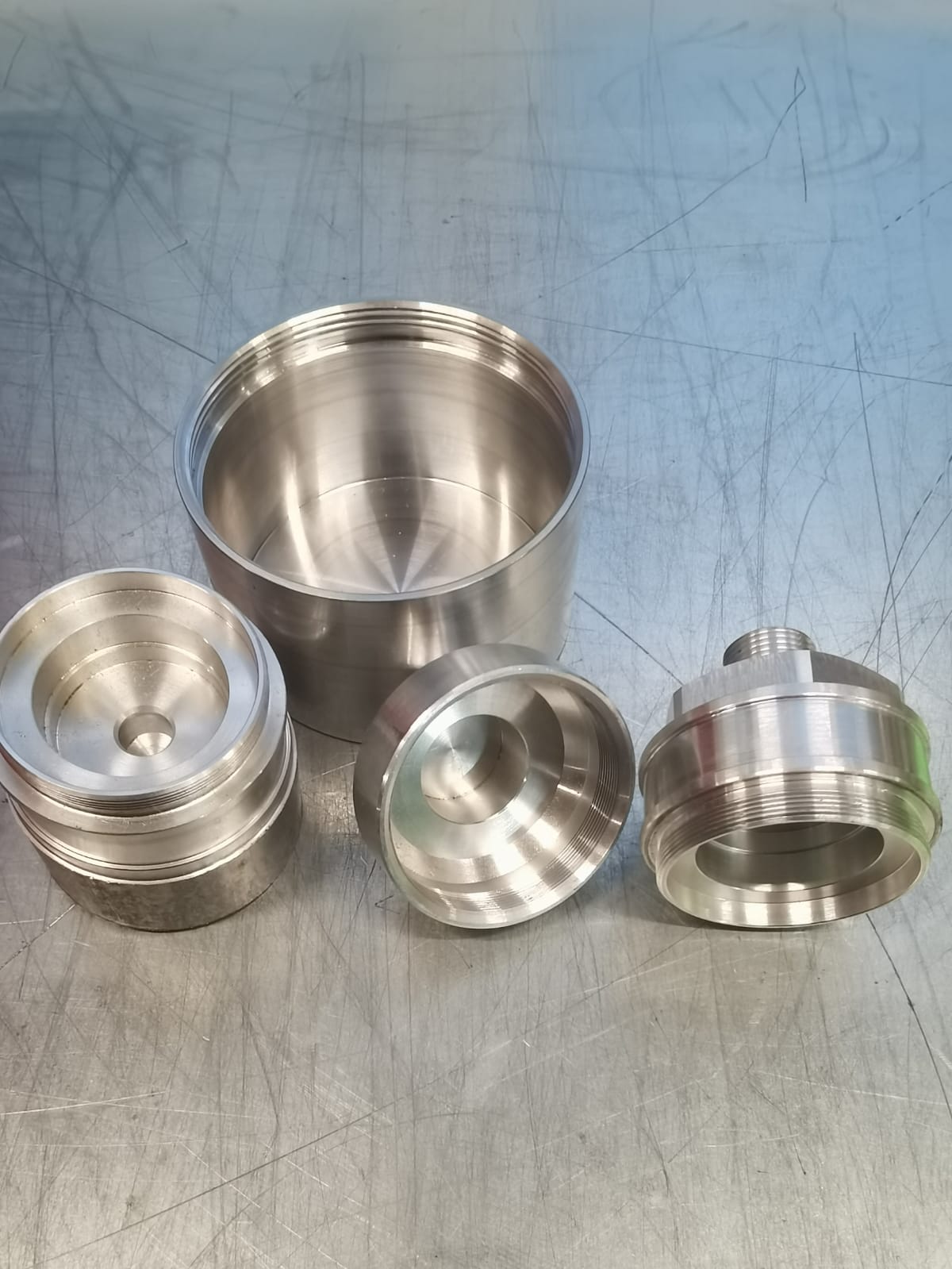

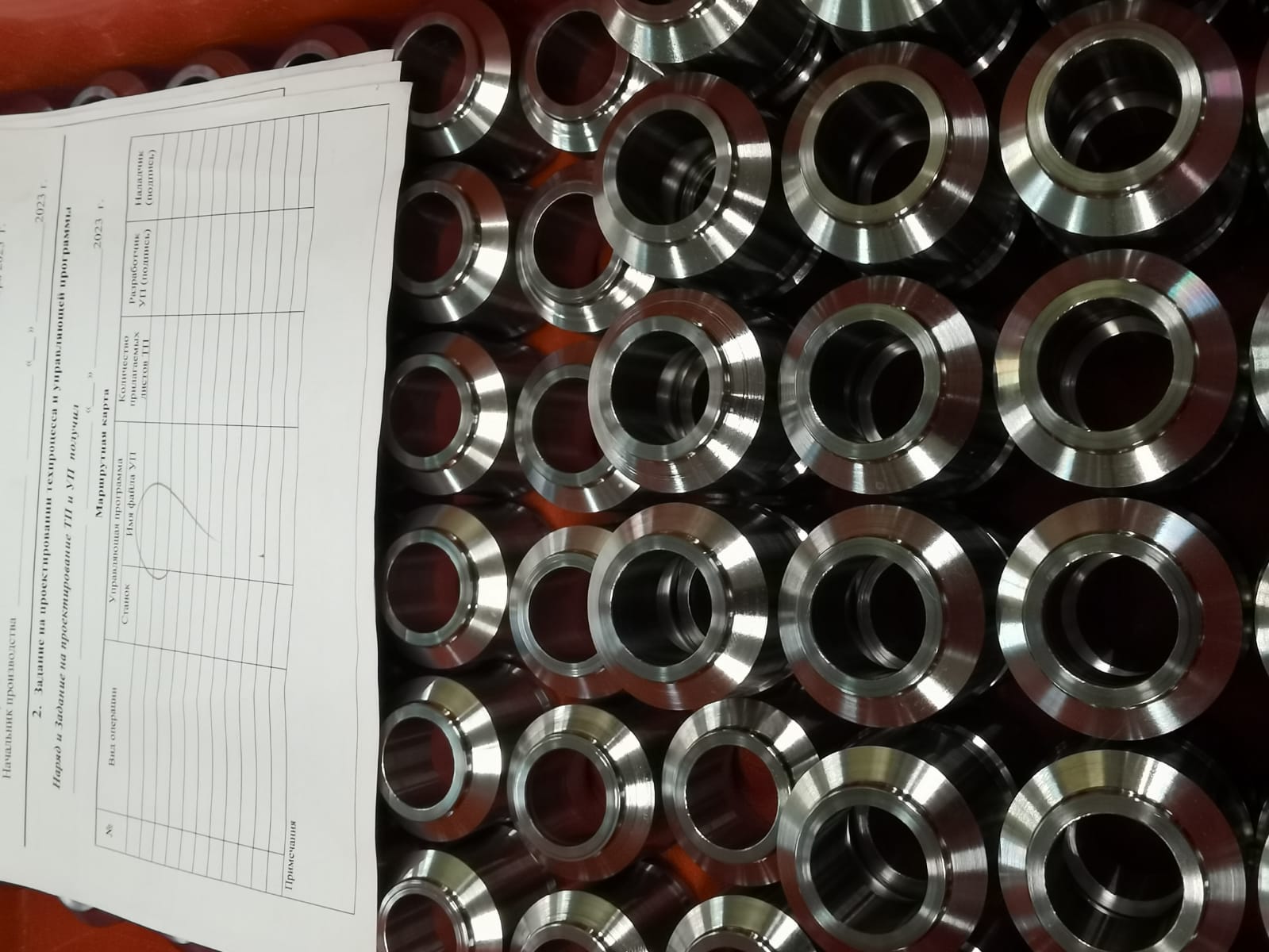

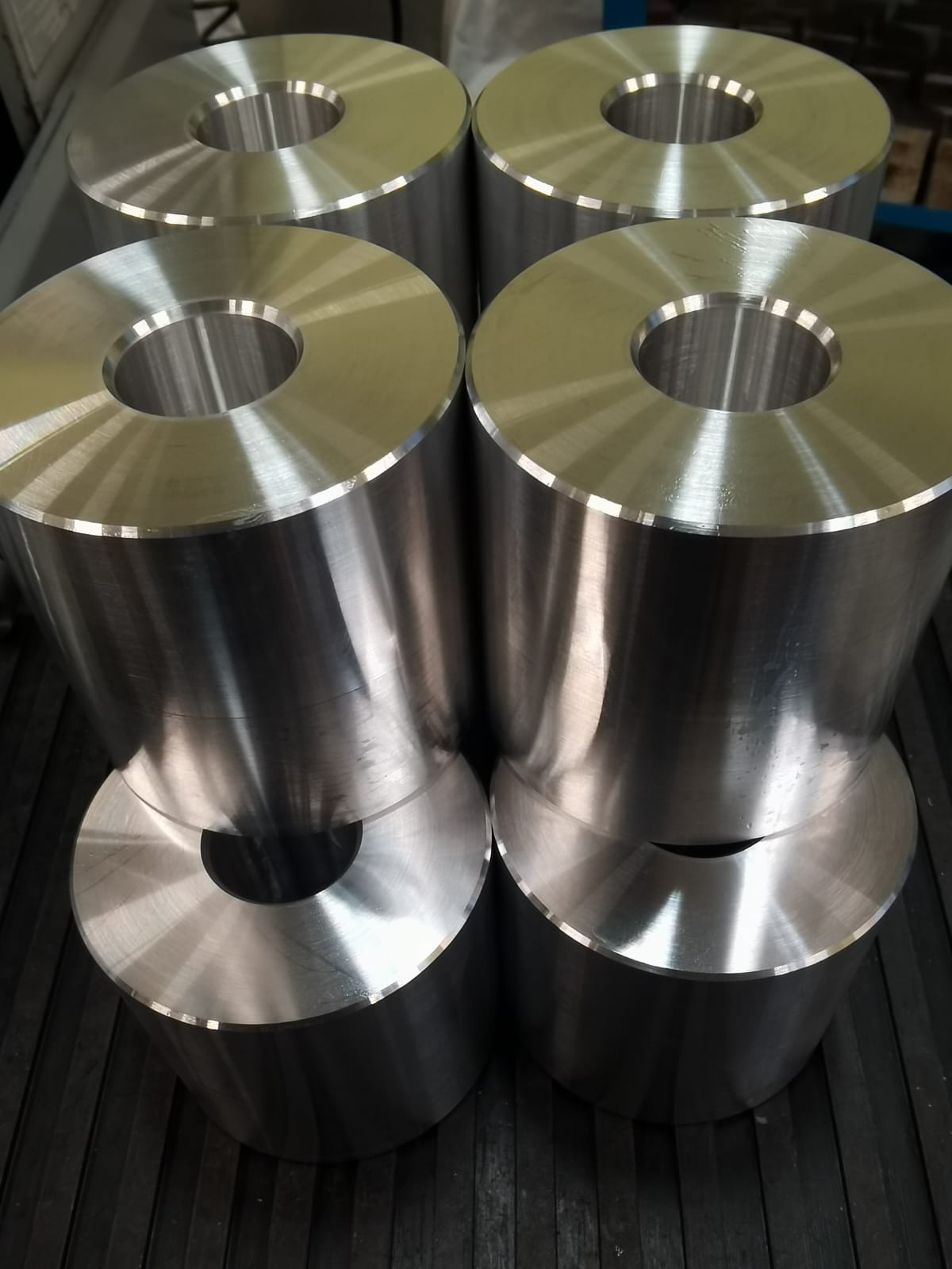

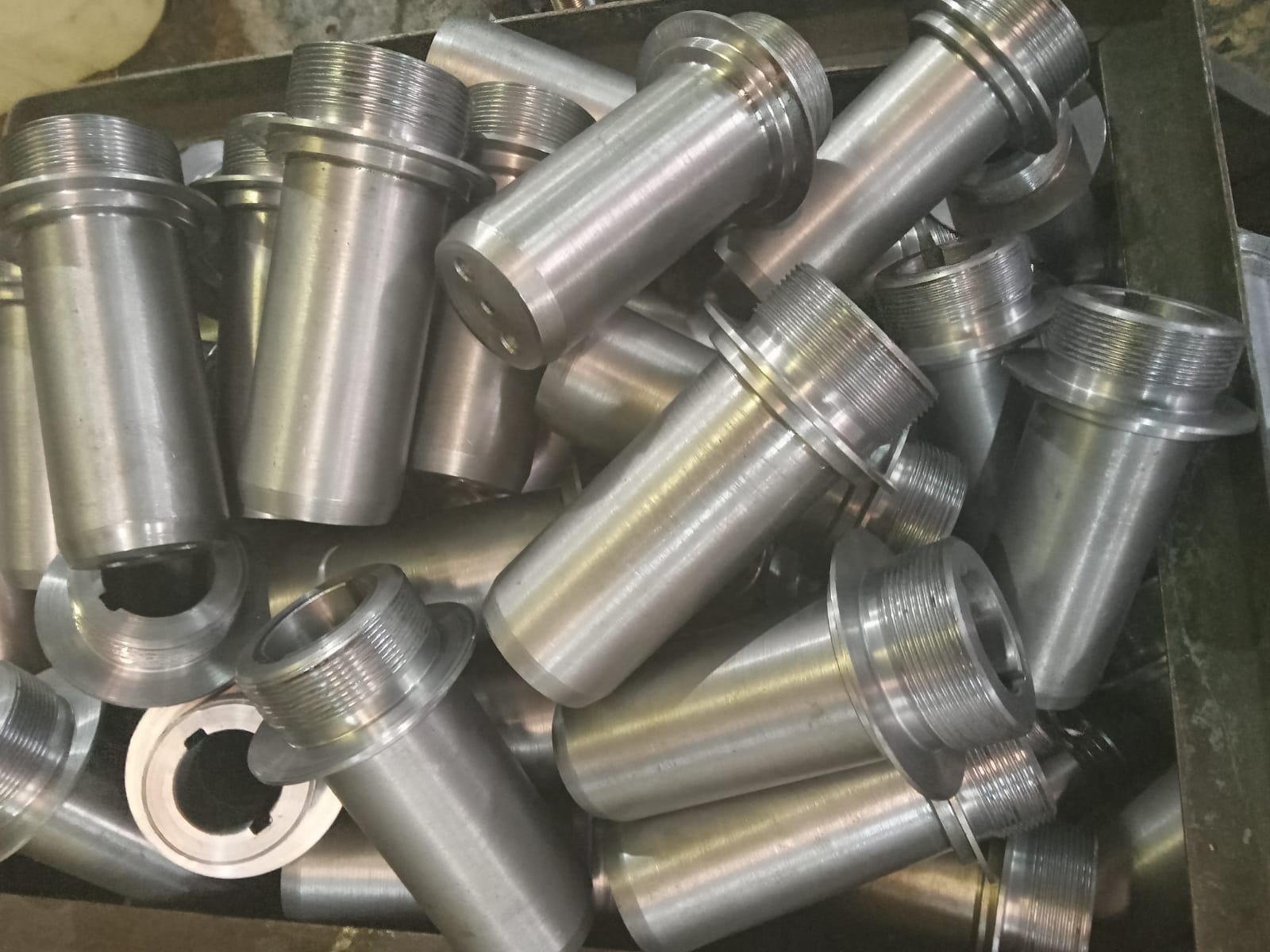

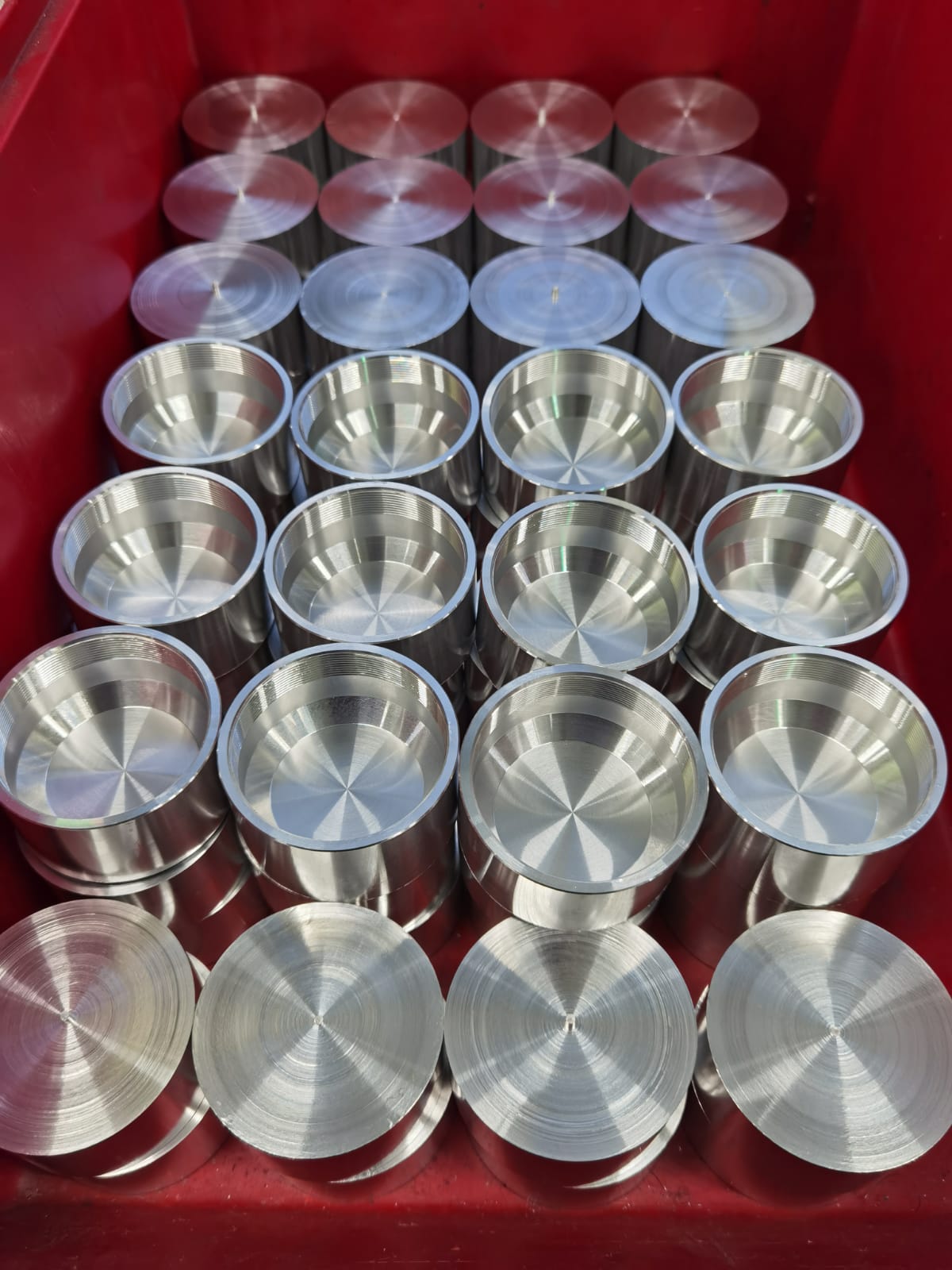

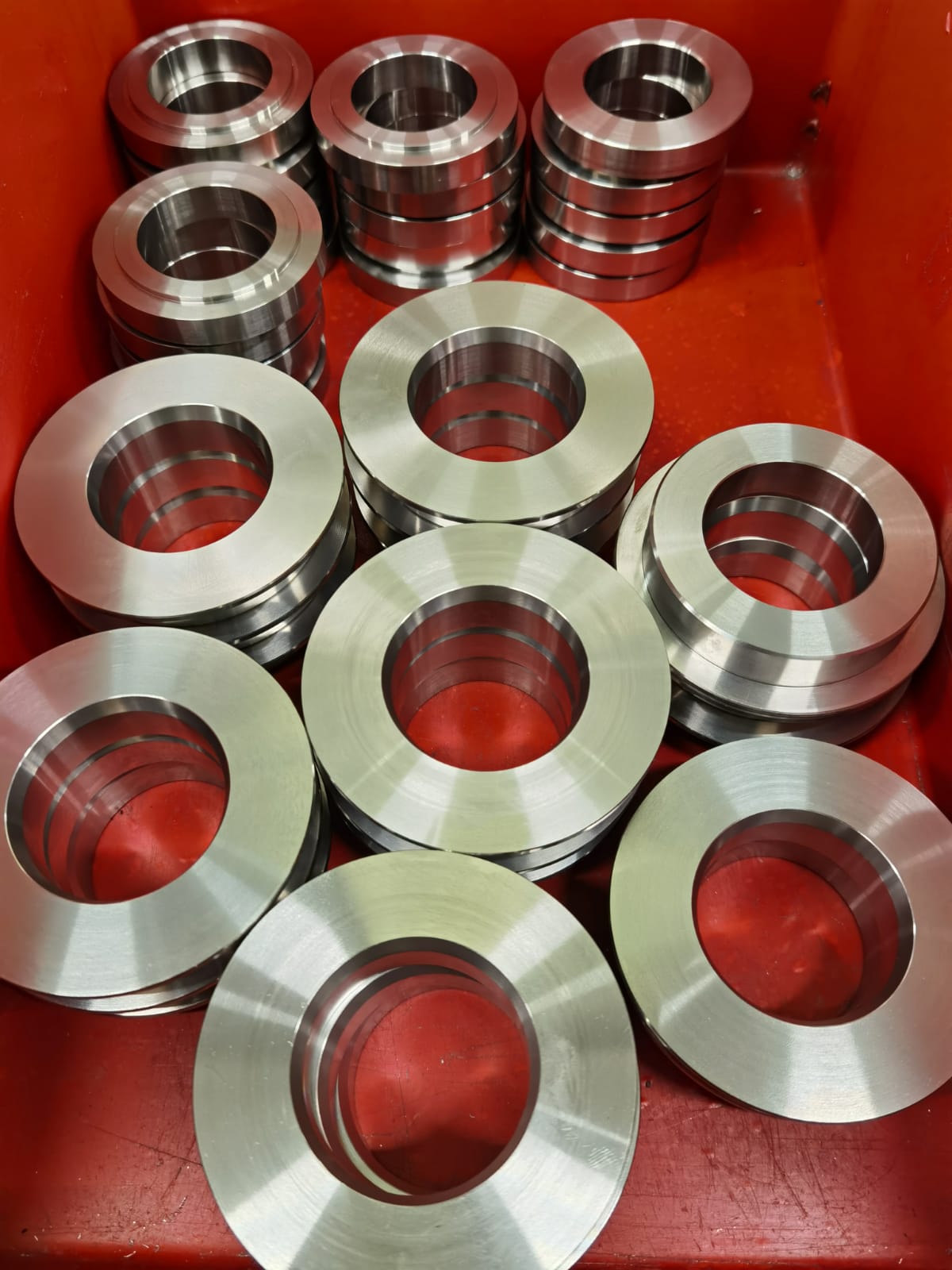

Токарные станки с ЧПУ серии КТL предназначены для высокоскоростной токарной обработки* наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая:

  • нарезание резьбы,
  • сверление,
  • зенкерование.


* В зависимости от режимов резания - до 3000 оборотов шпинделя в минуту на станках серии KTL
Область применения

Токарные обрабатывающие центры KTL нашли применение на всех предприятиях связанных с металлообработкой:

Автомобильная промышленность

Приборостроение

Машиностроение

Авиационная промышленность

Двигателестроение

Конструктивные особенности

Высокоскоростная шпиндельная бабка разработана с учетом минимальных тепловых деформаций и высокой точностью обработки. В шпинделе установлены высокоточные подшипники компании NSK (Япония).

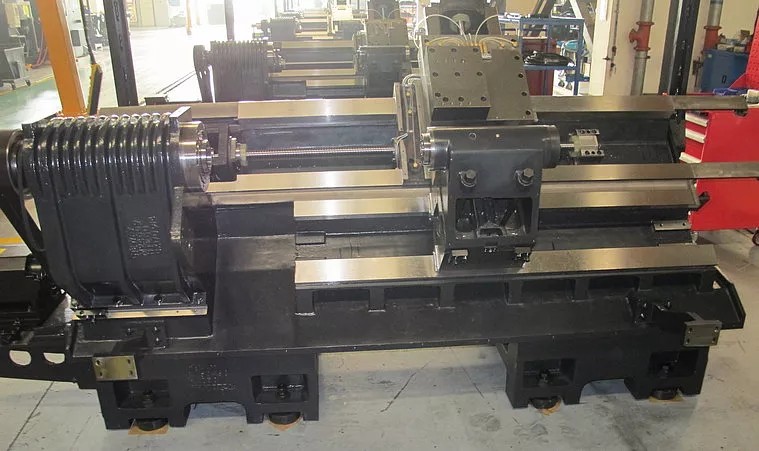

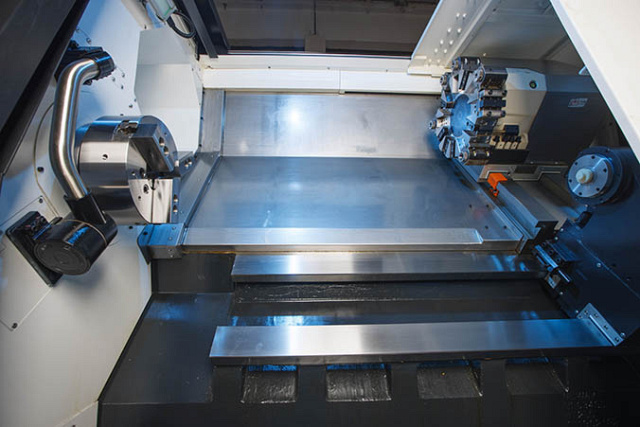

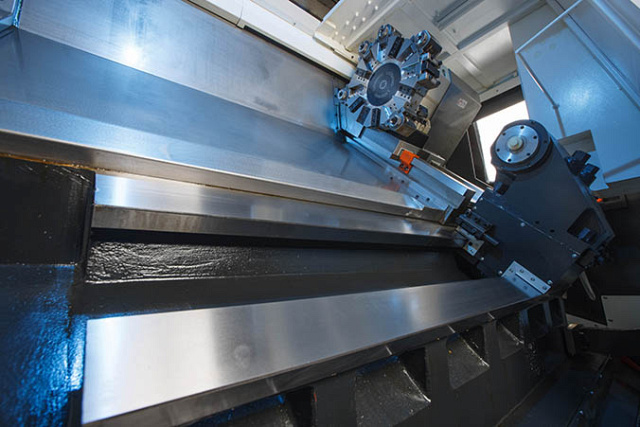

На данной серии станков используется цельная станина с углом наклона 45°, изготовленная из модифицированного чугуна – механита с внутренними ребрами жесткости.

Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и эксплуатировать станок.

После термообработки твердость поверхности направляющих составляет от 49 - 52 HRC. Преимущества подобной системы в простоте и компактном устройстве, такие направляющие обладают большой нагрузочной возможностью, жёсткостью, способностью демпфировать вибрации.

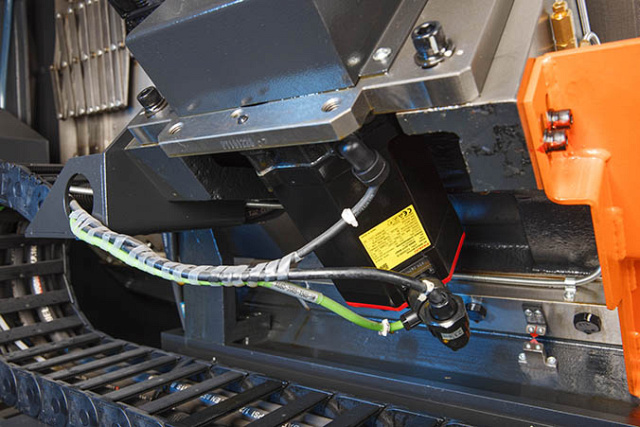

В станке установлены все передачи ШВП производства HIWIN (Тайвань).

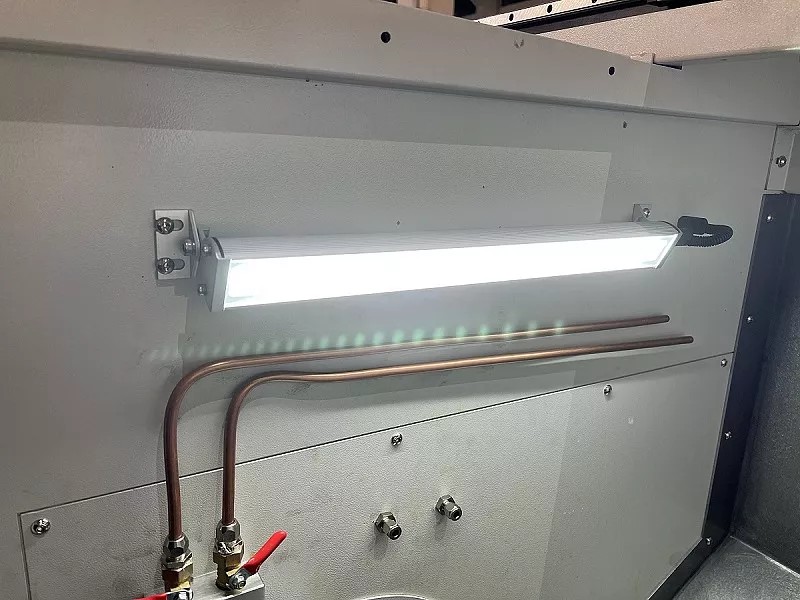

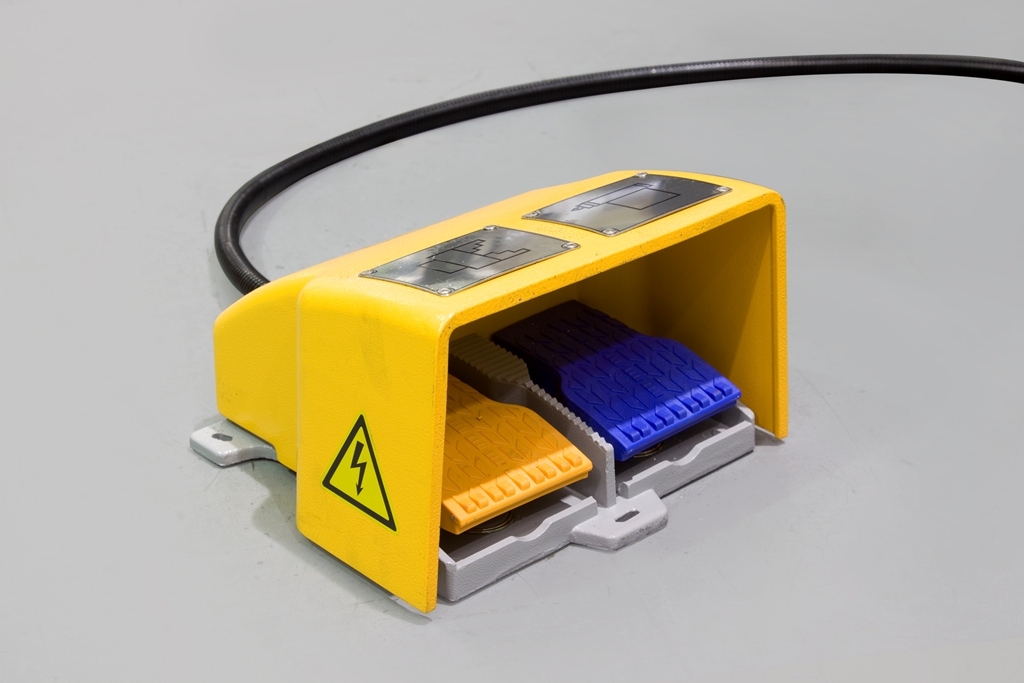

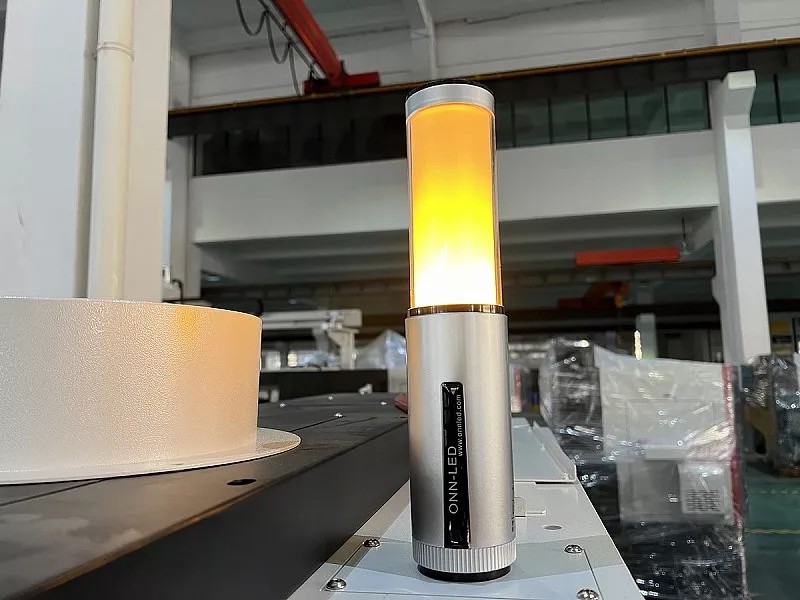

Комплектация
Стандартная

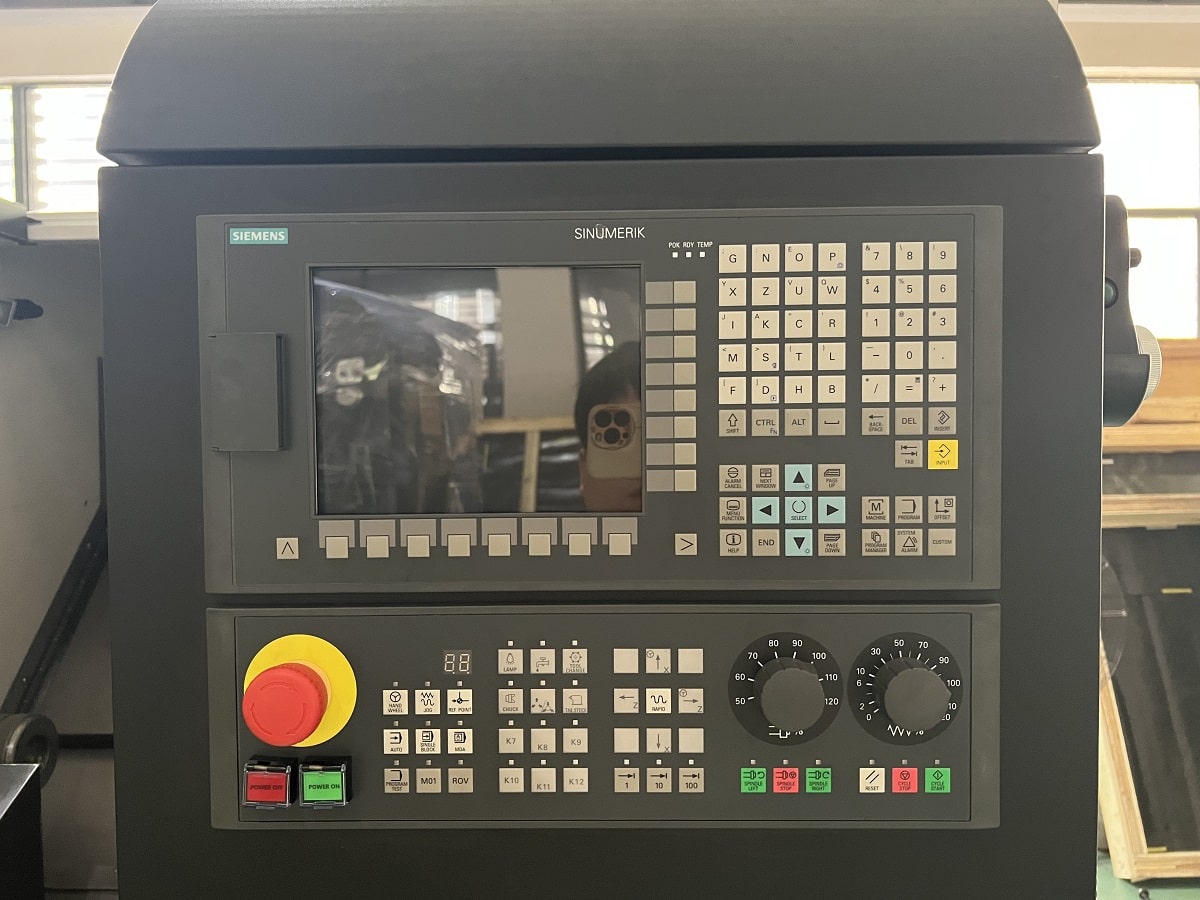

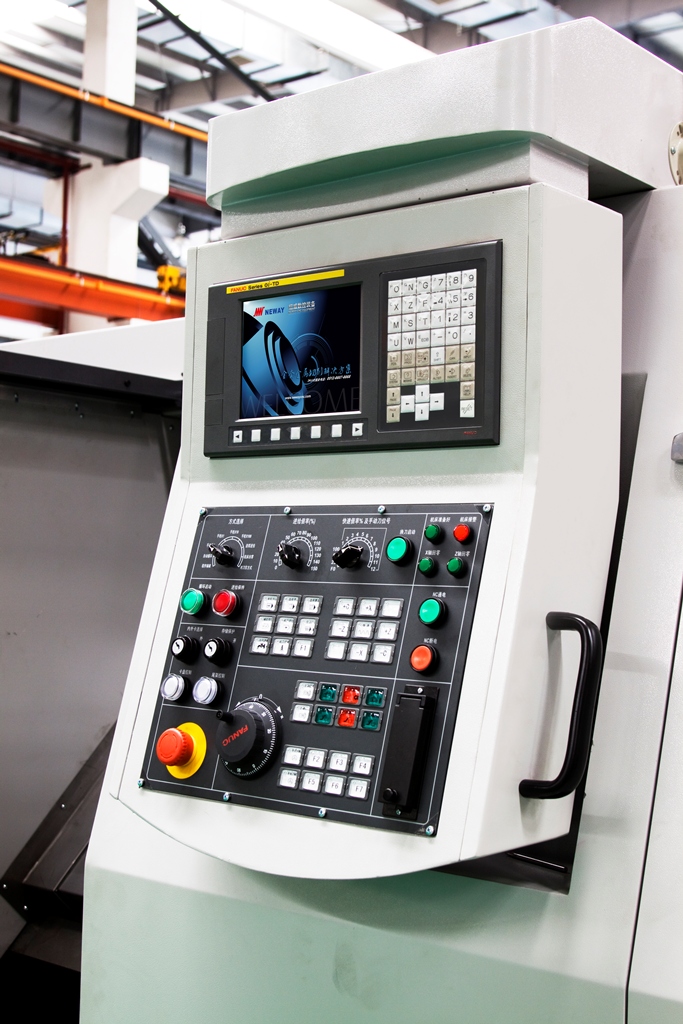

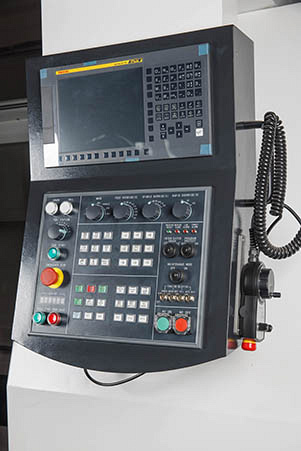

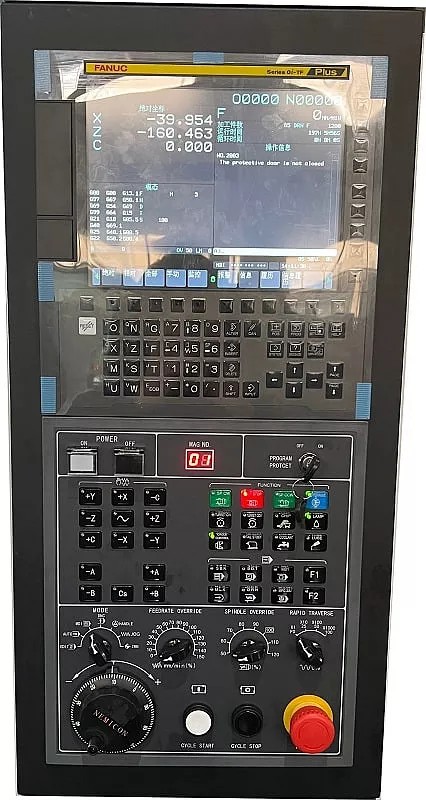

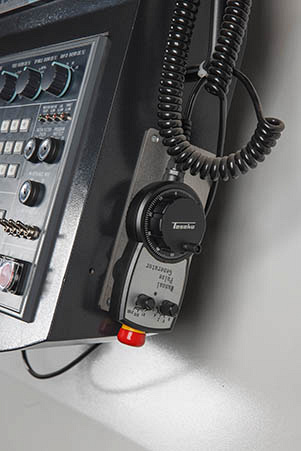

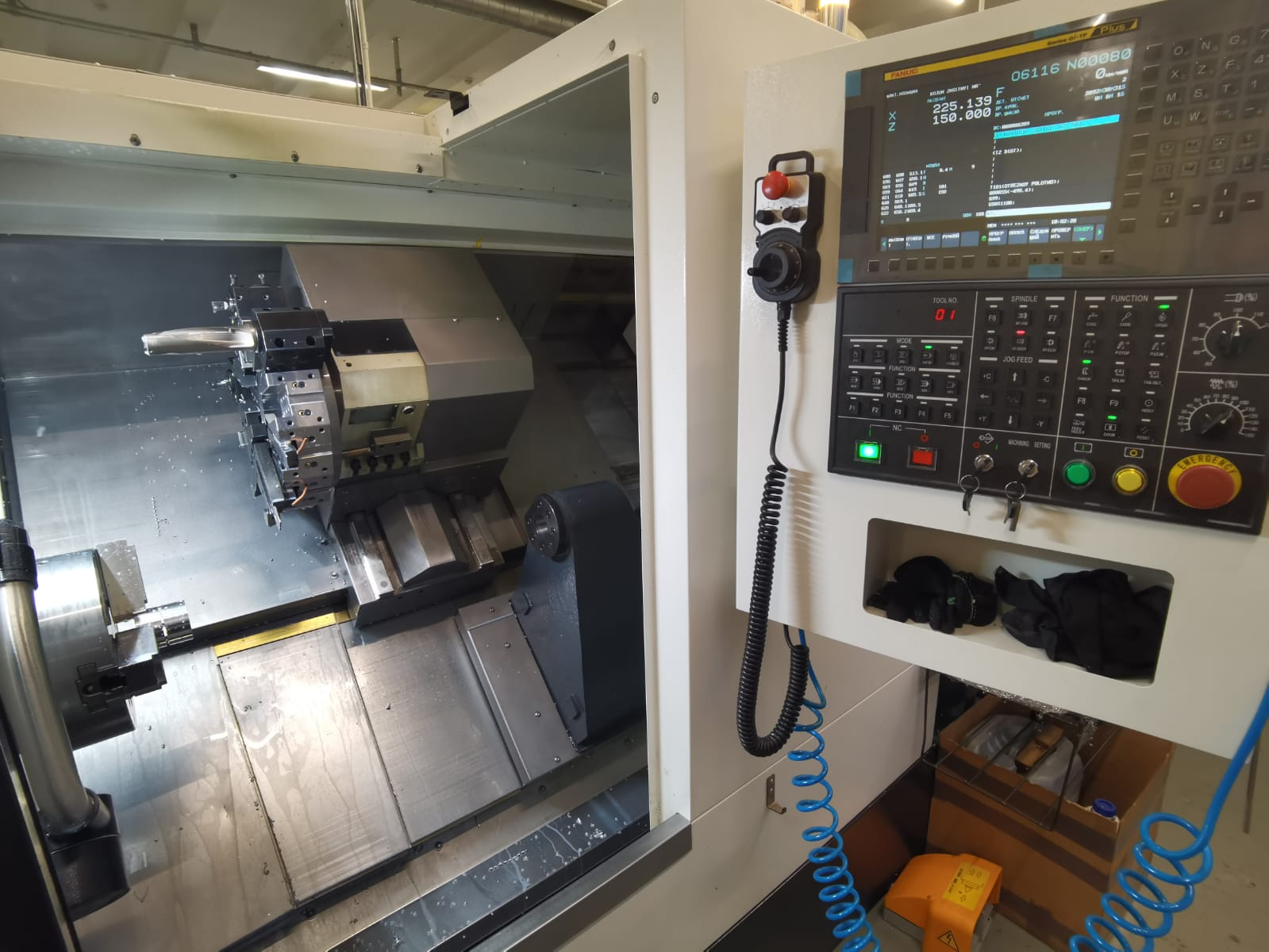

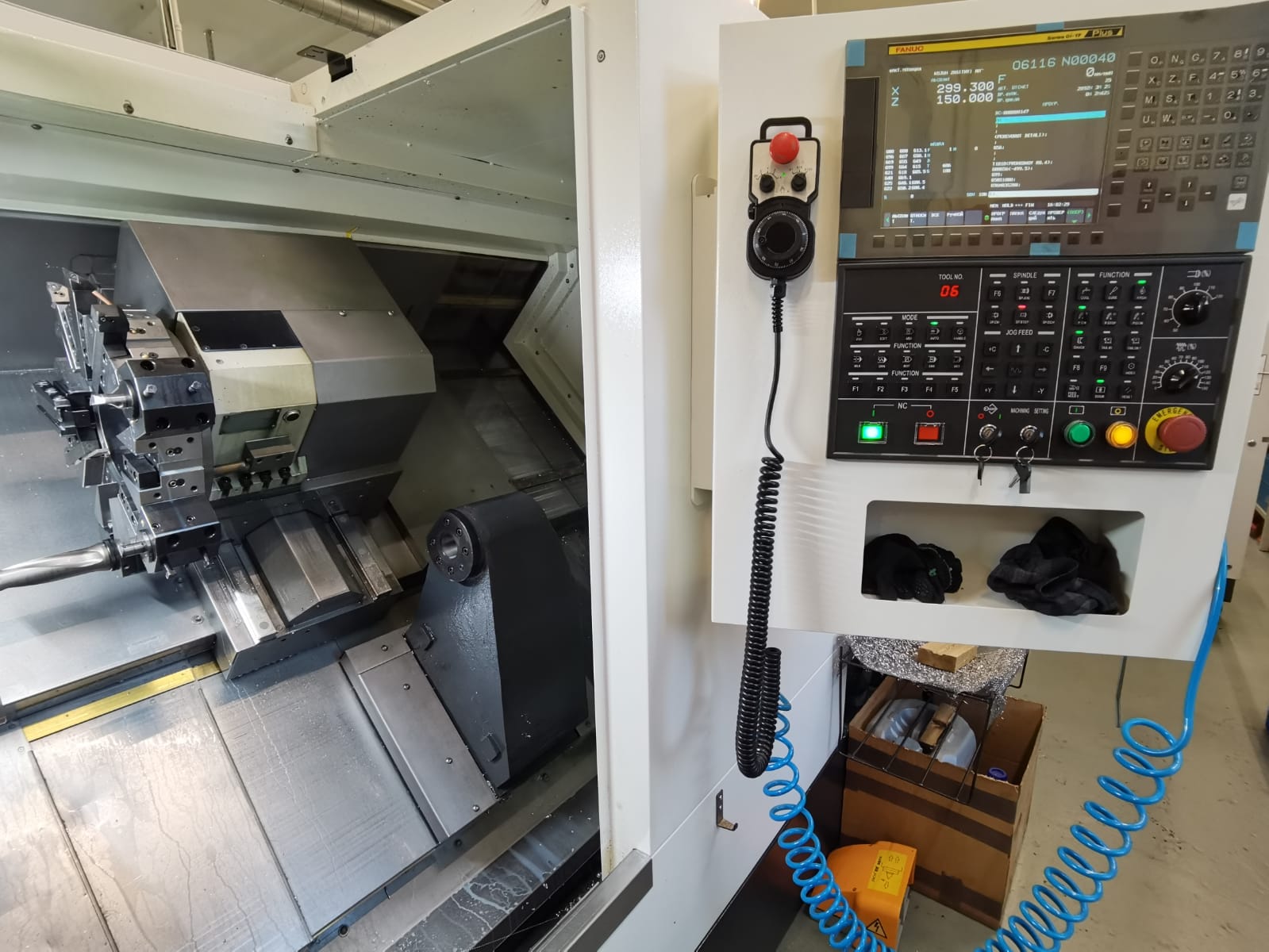

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.

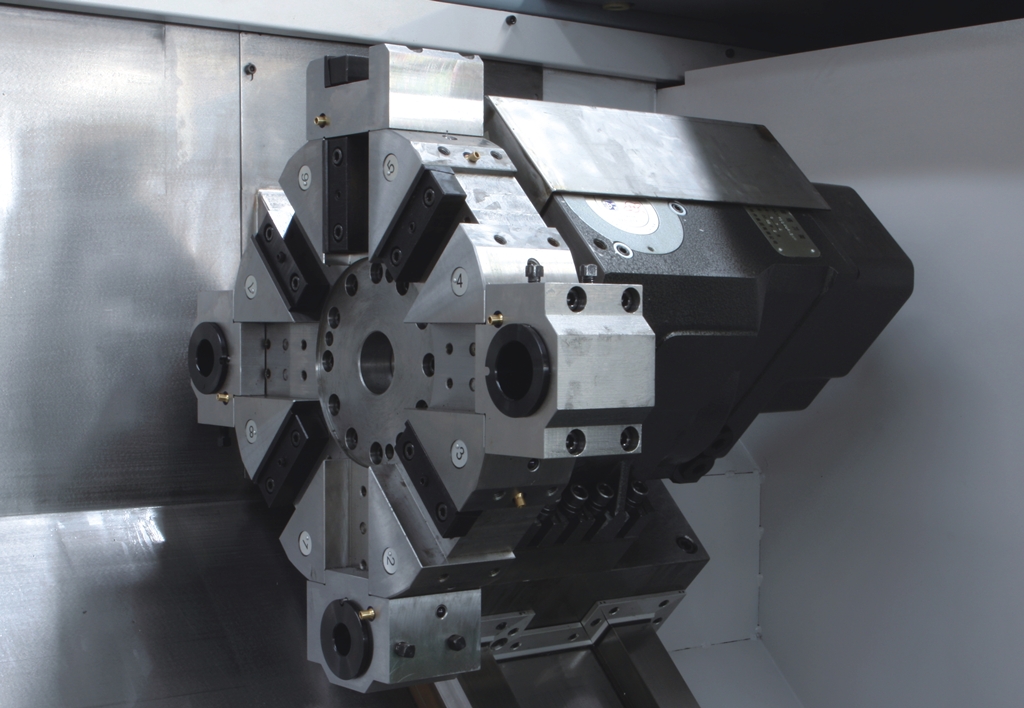

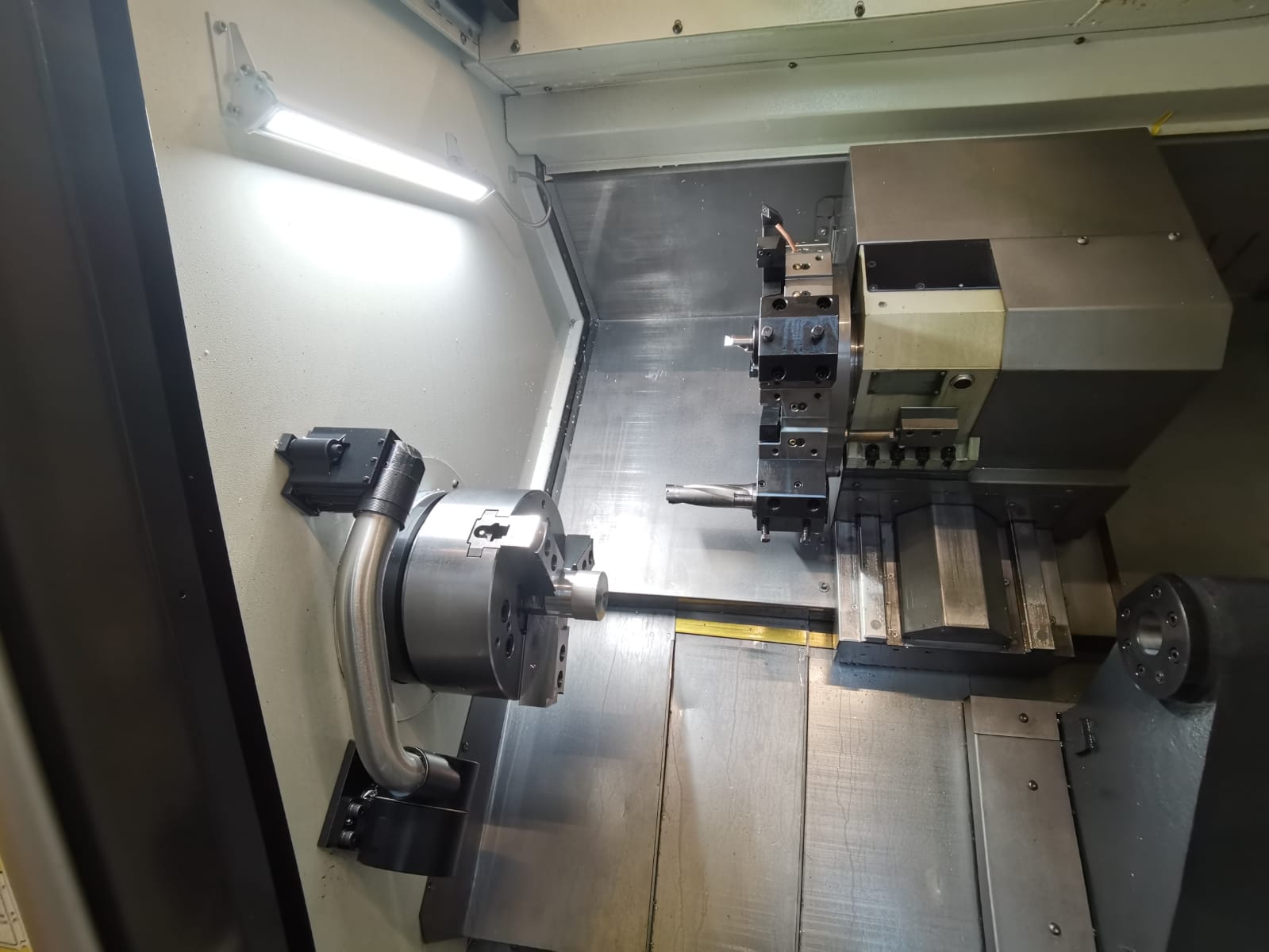

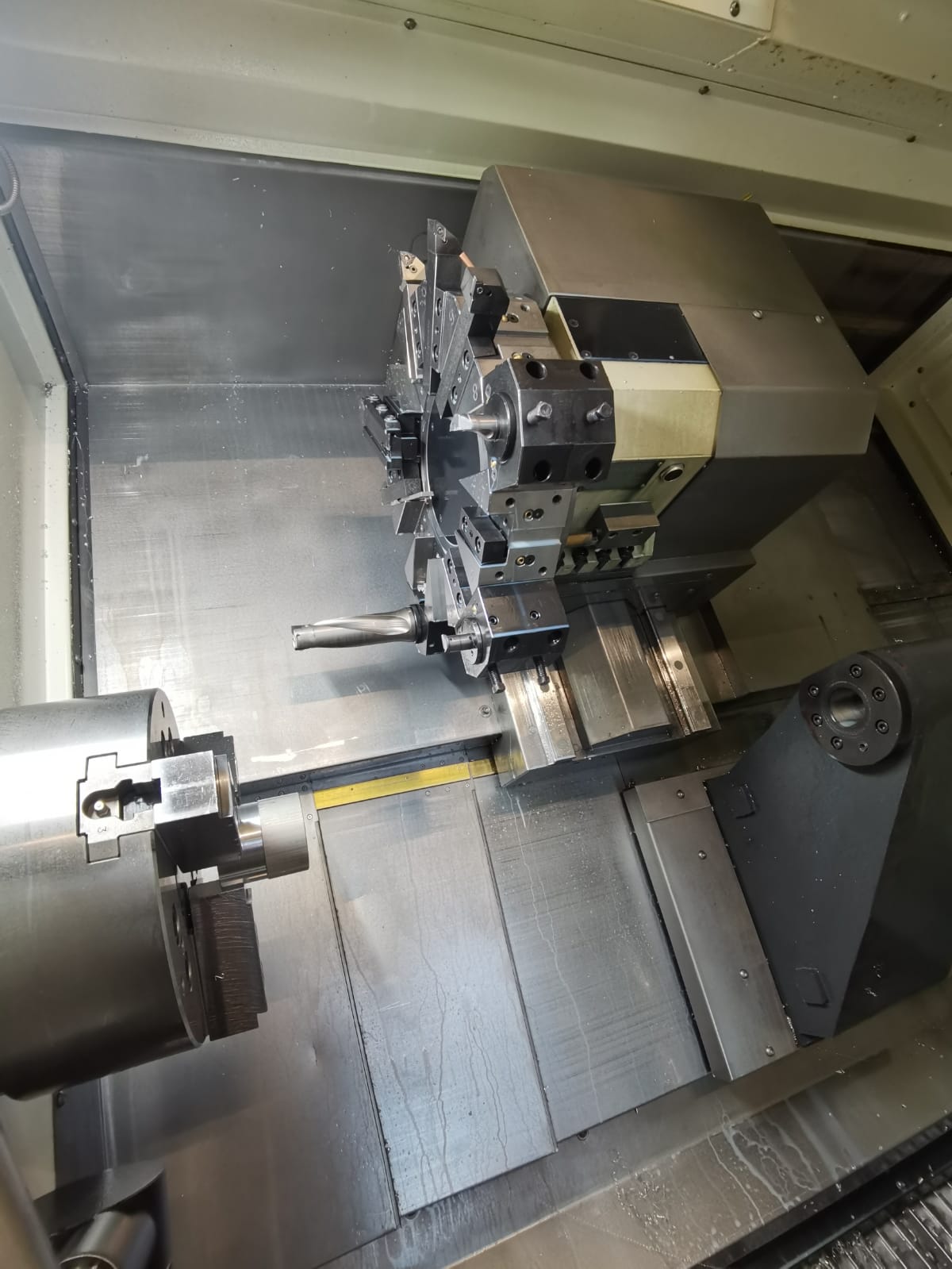

В стандартной конфигурации станок оснащен гидравлической револьверной головкой Тайваньского производства на 8 инструментов (10 / 12 опция), обладающей повешенной жесткостью, надежным захватом, высокой скоростью индексации и высокой повторяемостью позиционирования.

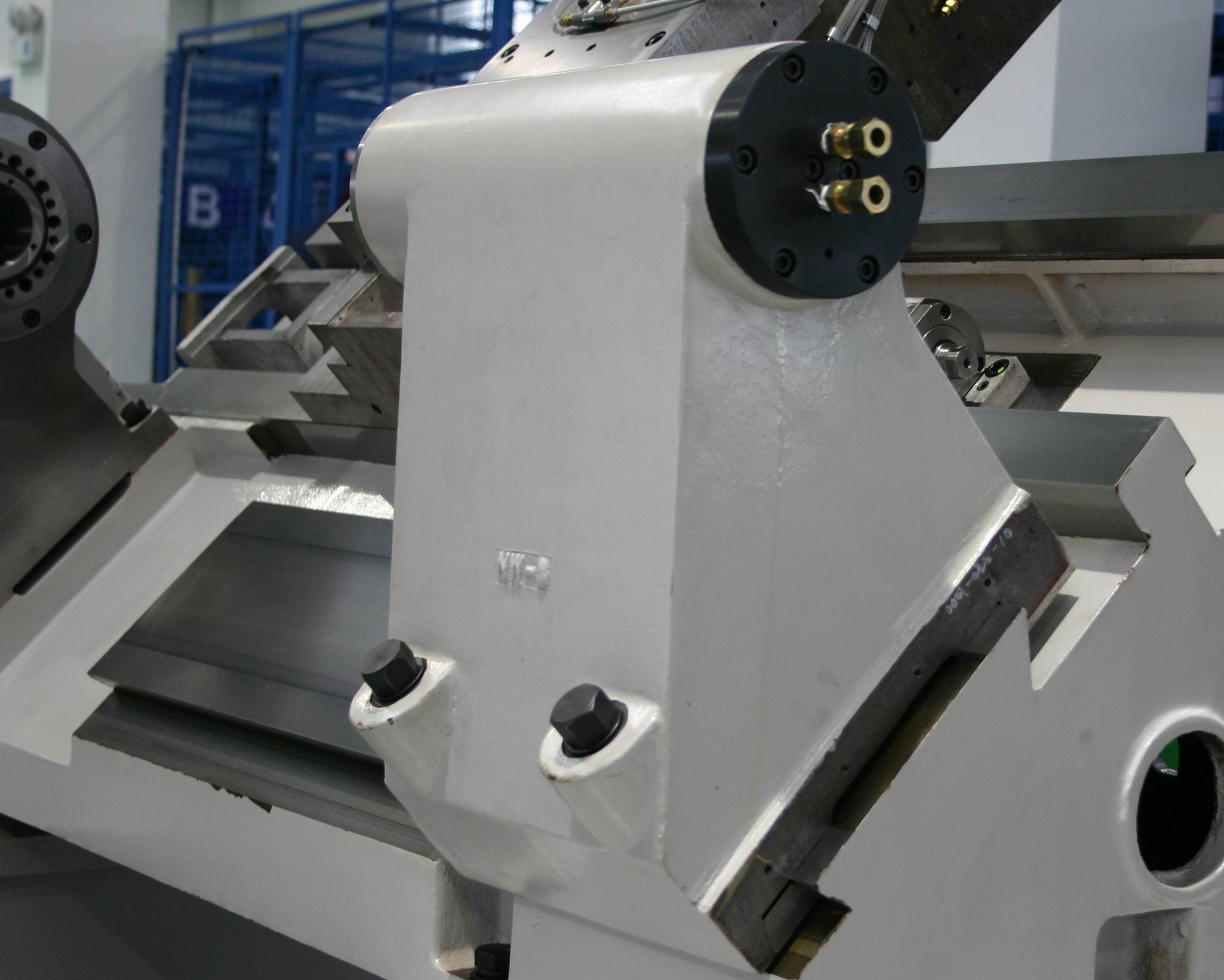

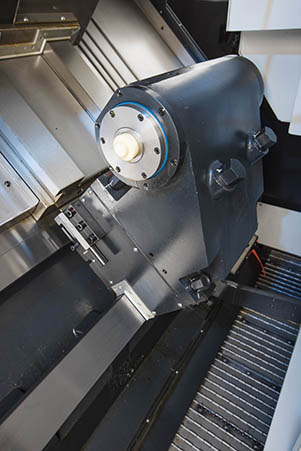

В стандартной конфигурации станок оснащен гидравлической задней бабкой. Выдвижение пиноли задней бабкой управляется гидравлической системой.

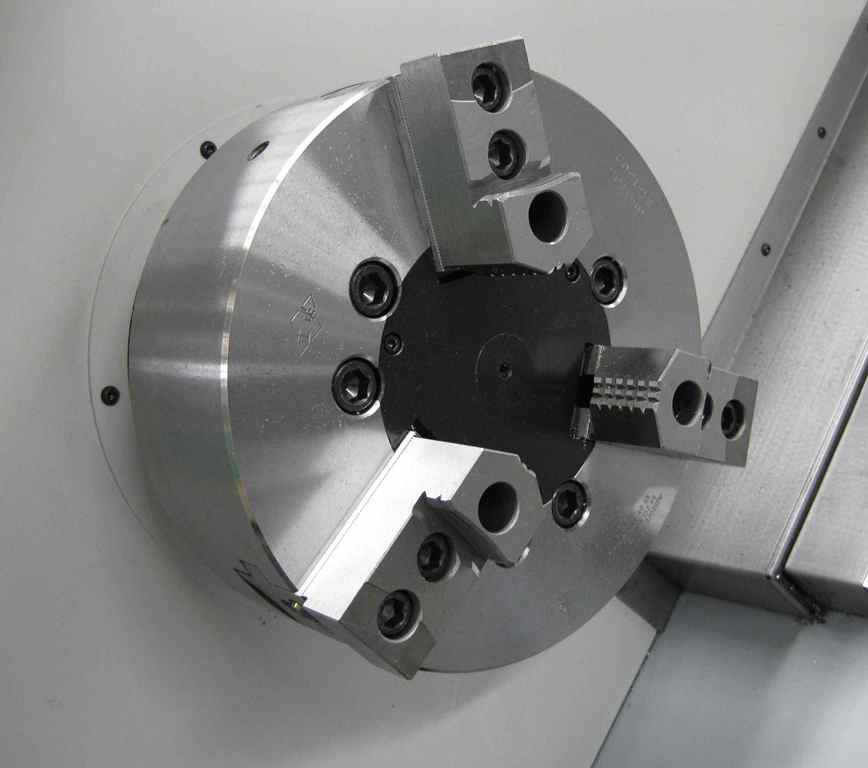

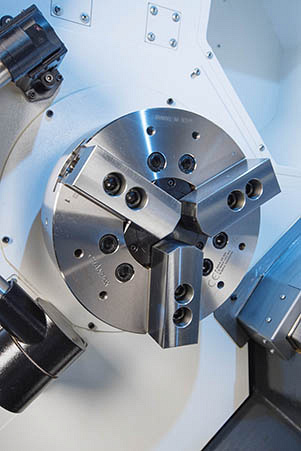

Гидравлический патрон применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию заказчика.

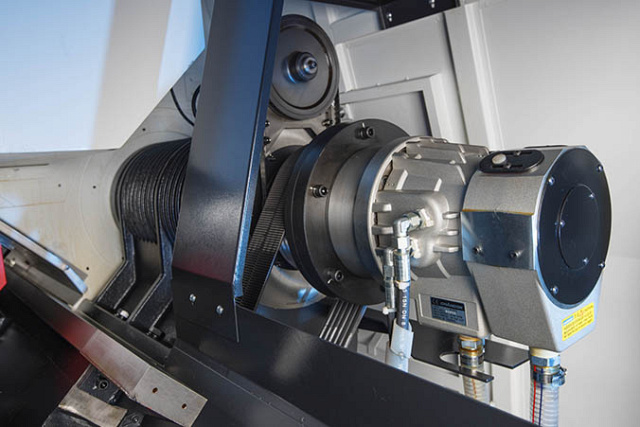

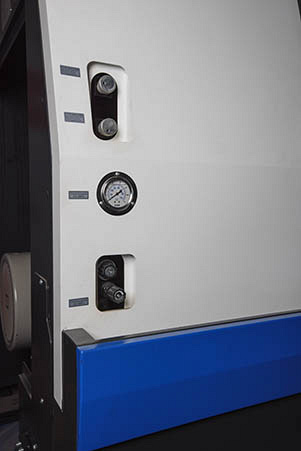

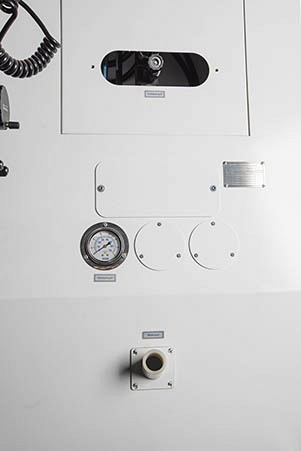

Предназначена для зажима / разжима гидравл и ческого патрона и пиноли задней бабки.

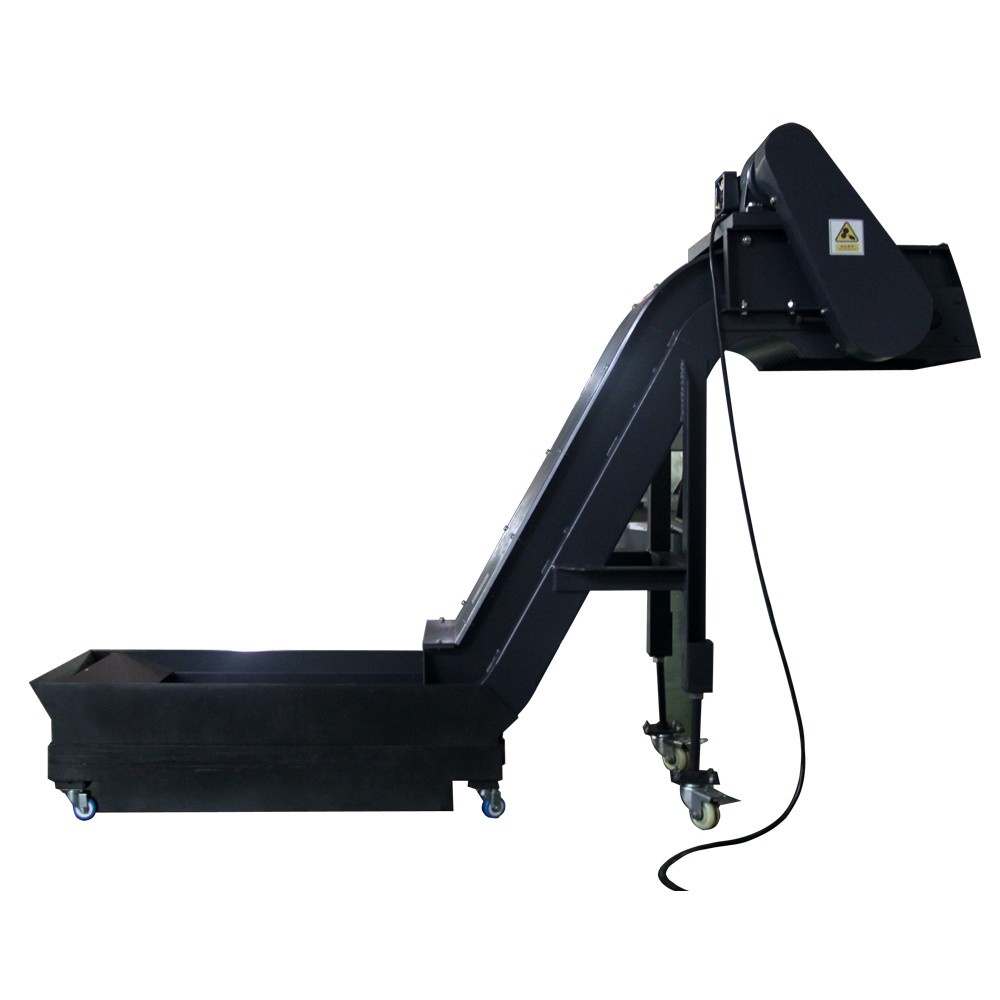

Предназначен для автоматизации сбора стружки из черных и цветных металлов в процессе работы станка.

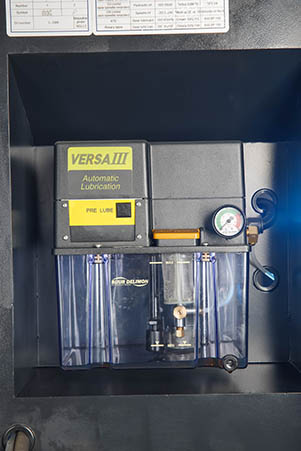

Система автоматической смазки станка обеспечивает периодическую подачу смазочного материала.

Бесступенчатое регулирование скорости вращения шпинделя
Инструмент для обслуживания станка
Документация на русском языке
Дополнительная

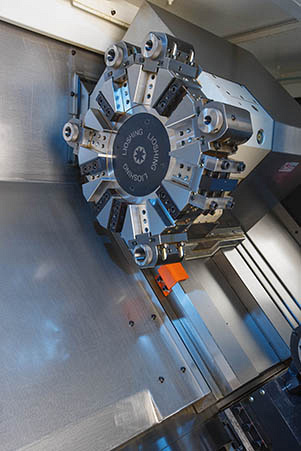

12 позиционная револьверная головка позволит расширить технологические возможности вашего производства, увеличить номенклатуру обрабатываемых изделий, позволит производить обработку конструктивно более сложных деталей за одну установку.

Опционально возможно оснащение задней бабки серво-двигателем для перемещения по оси Z.

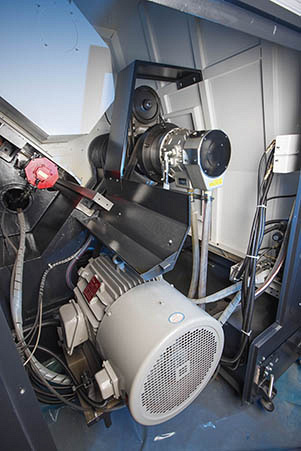

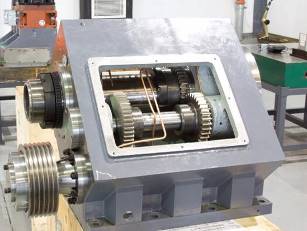

У серии станков Z шпиндельная бабка оснащается редукторным приводом. Привод шпинделя осуществляется посредством редуктора для обеспечения высокого момента на низких оборотах, что позволяет обрабатывать особо тяжёлые заготовки и точить с максимальными припусками закаленные и легированные материалы.

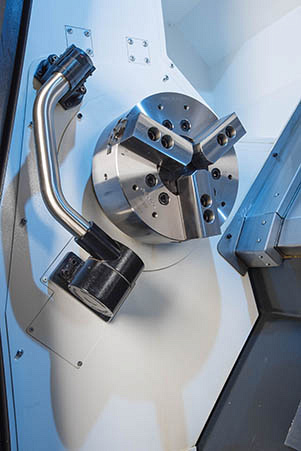

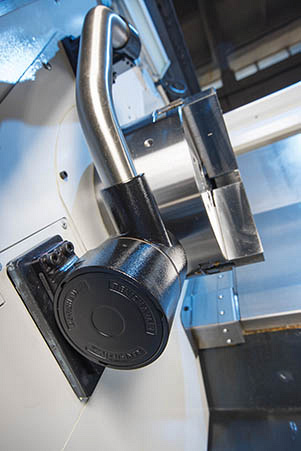

Привязка инструмента производится не по детали - «по первой стружке», что является непомерно большой потерей времени в общем цикле изготовления детали (привязка, измерение, корректировка), а при помощи специальной системы измерения смонтированной на корпус станка.

Сердцем такой системы является комплект датчиков и щупа, которые обеспечивают измерения, а также комплект программного обеспечения, который обеспечивает интеграцию с системой ЧПУ и предлагает ряд разнообразных возможностей.

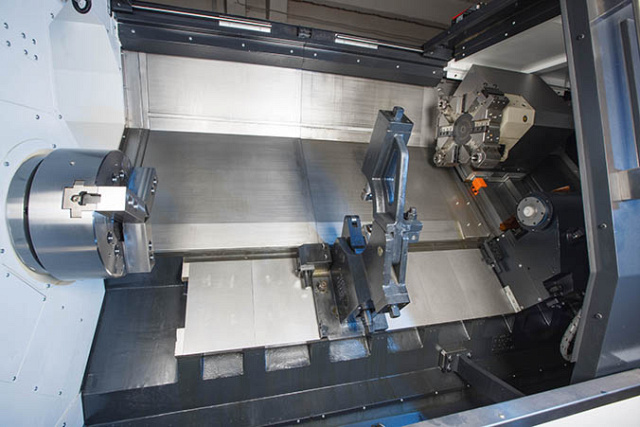

Технологические возможности оборудования могут быть расширены за счет применения люнетов. Основное назначение данного приспособления - поддержка длинных заготовок (длина которых превышает в 10 - 12 раз диаметр) и создание условий для надежной обработки, исключающей образование вибрации.

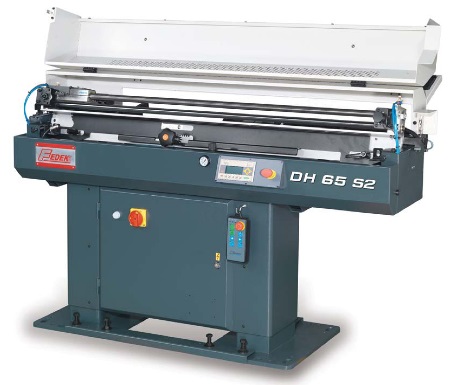

  • прост и надёжен в работе
  • программируемый расход материала
  • возможность программирования реверс
  • индикация ошибок (при недостаточном количестве материала или при передвижении сигнализируется на ЖК-мониторе)
  • быстрая смена диаметра заготовки
  • возможность использования 6-тигранных заготовок
  • быстрая смена заготовок
  • экономия материала
Транспортер для удаления стружки сзади станка

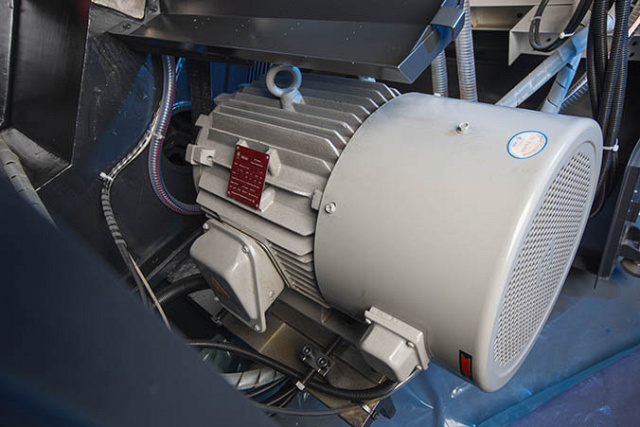

Увеличение мощности главного двигателя 15/18,5 кВт
Уловитель деталей
Охлаждение через шпиндель
Оптические линейки по осям
THK линейные направляющие и ШВП
Гидравлическая 10-позиционная револьверная головка
Гидравлическая 12-позиционная револьверная головка
Электрическая 8-позиционная револьверная головка
10” (254 мм) полый гидравлический патрон
12” (305 мм) полый гидравлический патрон
15” (381 мм) полый гидравлический патрон
18” (457 мм) полый гидравлический патрон
Ручной патрон
Замок двери безопасности
Автоматические двери
Пакет Manual Guide
Комплектация станка без задней бабки
Подача СОЖ через инструмент
Подача СОЖ под высоким давлением 3 мПа

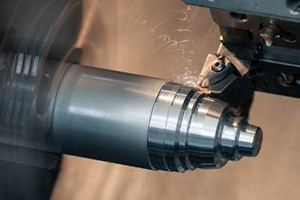

Отличительные особенности станков серии KTL

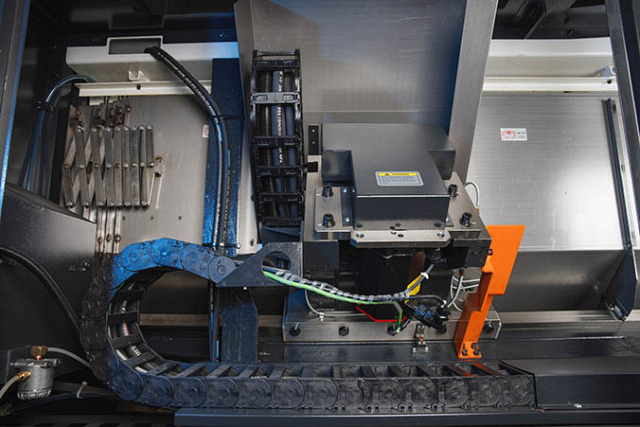

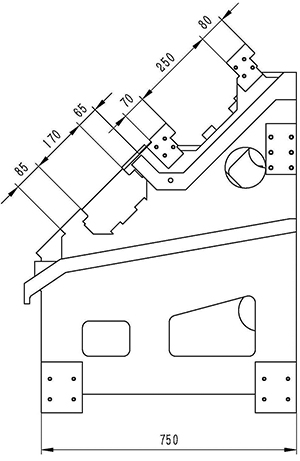

Направляющие осей X, Z и задней бабки имеют цельную жесткую конструкцию.

Ширина верхней направляющей оси Z составляет 80 мм, ширина нижней направляющей – 70 мм, ширина направляющей оси X – 50 мм.

Твердость направляющих составляет от 49 - 52 HRC. Шарико-винтовые пары осей X и Z со сдвоенными гайками имеют класс C3. Диаметр и шаг шарико-винтовых пар осей X и Z оставляют 32 x 10 мм и 40 x 10 мм соответственно. Данные технические параметры позволяют применять тяжелые режимы резания, работать на «удар». Деформации и вибрации в системе «СПИД» станка имеют минимальные значения.

Направляющие осей X, Z и задней бабки имеют цельную жесткую конструкцию.

Ширина верхней направляющей оси Z составляет 100 мм, ширина нижней направляющей – 115 мм, ширина направляющей оси X составляет 80 мм.

После термообработки твердость поверхности направляющих составляет от 49 - 52 HRC. Высокая жесткость, большой крутящий момент и незначительная деформация системы «СПИД» делают этот станок наилучшим выбором при использовании в тяжелых условиях резания. Шарико-винтовые пары осей X и Z со сдвоенными гайками имеют класс C3. Диаметр и шаг шарико-винтовых пар осей X и Z оставляют 32x8 мм и 40x10 мм соответственно.

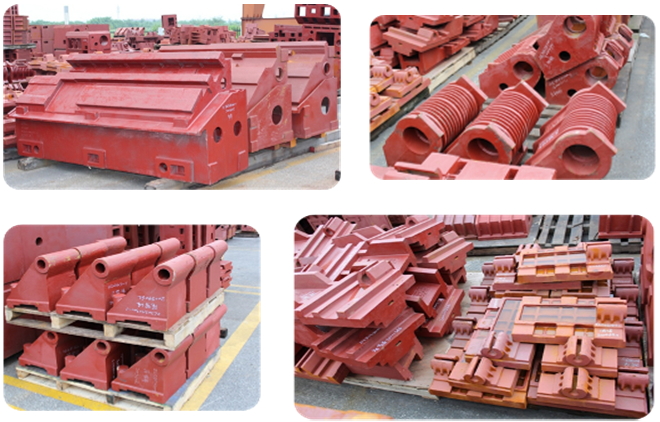

Станина, корпуса шпиндельного узла, задней бабки и суппорта после литья на заводе проходят несколько этапов старения перед окончательной механообработкой.

Достоверно известно, что тепловые деформации составляют существенную долю в общем балансе погрешностей при изготовлении деталей. Погрешности вызванные тепловыми деформациями составляют до 30-70% от общей погрешности обработки. Особенно заметно их влияние при выполнении чистовых операций.

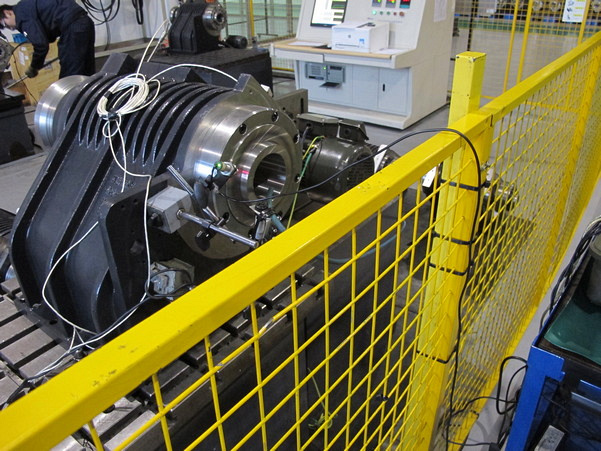

При разработке конструкции станка, в частности шпиндельной бабки, конструкторами завода учтено воздействие тепловых деформаций, распределение механических напряжений при помощи систем математического моделирования, что позволило добиться внушительных результатов по точности изготовления и сборки шпиндельных узлов.

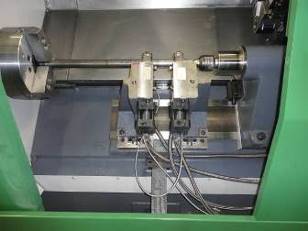

Осевое отклонение на длине 20 / 300 мм - 0,01 / 0,022 мм

Радиальное биение фланца шпинделя - 0,008 мм

Торцевое биение фланца шпинделя - 0,008 мм
