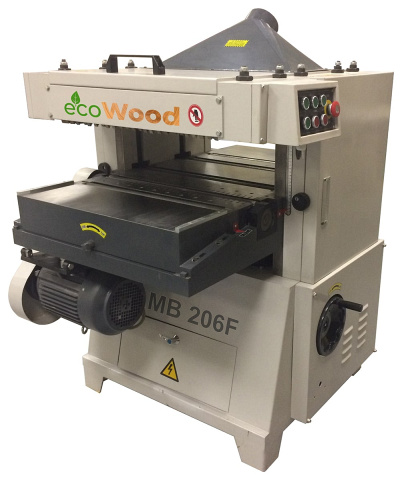

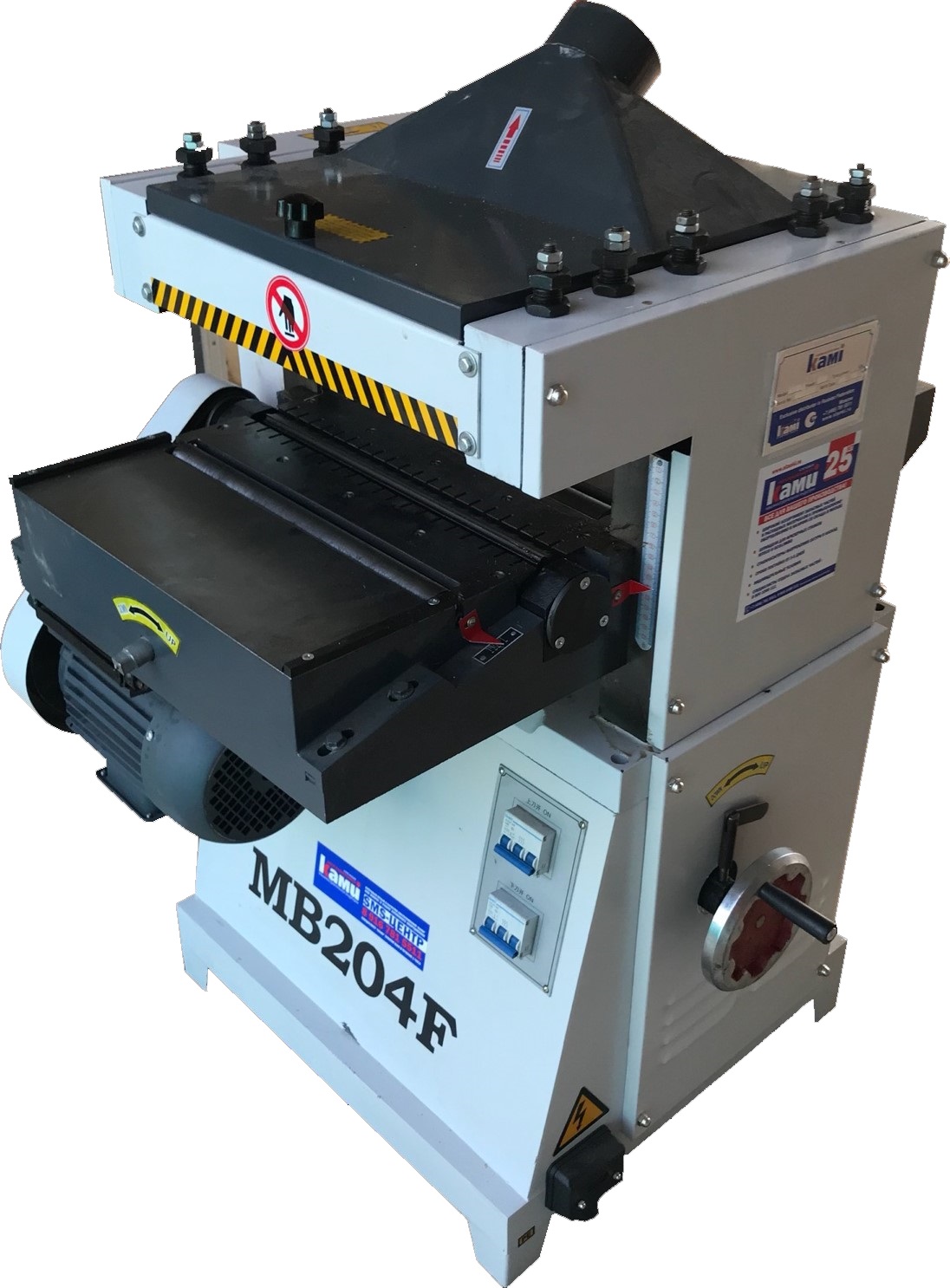

Двусторонние рейсмусовые станки MB 204F, MB 206F, MB 208F

Двусторонние рейсмусовые станки MB 204F, MB 206F, MB 208F
  • Ножевой вал: четырехножевой

    Ширина строгания: 400; 600; 800 мм

    Скорость подачи: 8 / 10 / 11 м/мин

    Мощность: 6,2; 9,5; 13 кВт

    Вес: 375; 850; 950 кг

Связь с ведущим специалистом +7 (717) 272-75-72

Узнать цену

Вы выбрали: Двусторонние рейсмусовые станки MB 204F, MB 206F, MB 208F

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Двусторонние рейсмусовые станки MB 204F, MB 206F, MB 208F

Подобрать аналог

Вы выбрали: Двусторонние рейсмусовые станки MB 204F, MB 206F, MB 208F

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначены для двухстороннего строгания в размер по толщине плоских заготовок из древесины.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и другие деревообрабатывающие производства.



СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

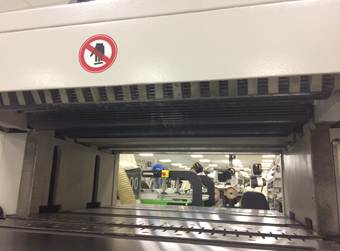

ВЕРХНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ

Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных. За счет этого производительность увеличивается в несколько раз.

Когтевая защита предотвращает обратный выброс заготовки.

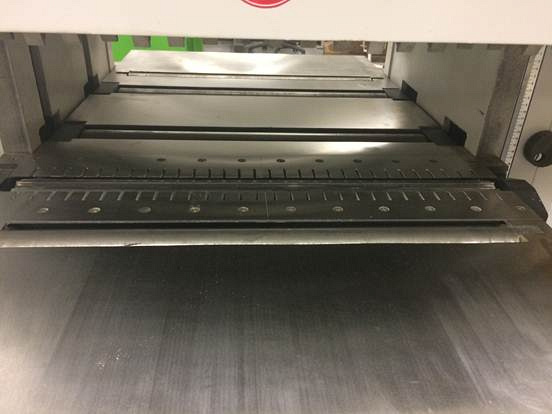

НИЖНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ

На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки. Два ролика расположенные под верхним валом - приводные. В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола.

РАБОЧИЙ СТОЛ

Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах.

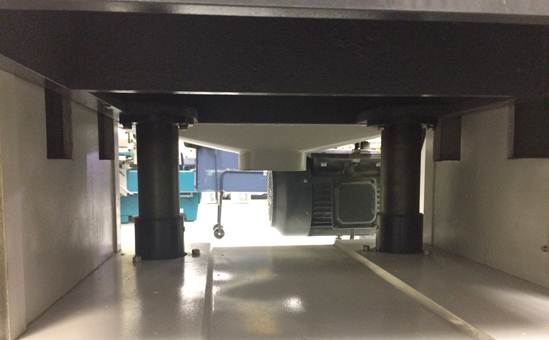

НАПРАВЛЯЮЩИЕ СТОЛА

Стол перемещается в 4-х направляющих, что исключает его перекос.

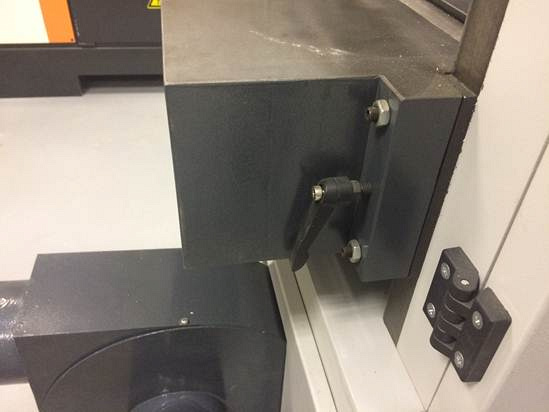

Жесткая фиксация стола осуществляется с помощью рукояток.

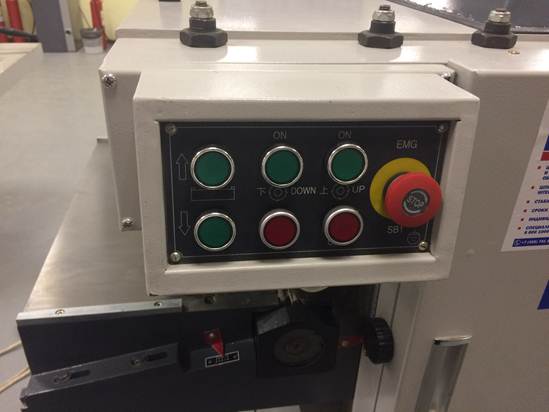

ПУЛЬТ УПРАВЛЕНИЯ

На пульте расположены кнопки включения/выключения верхнего и нижнего ножевого вала, подъема/опускания стола и кнопка аварийного останова.

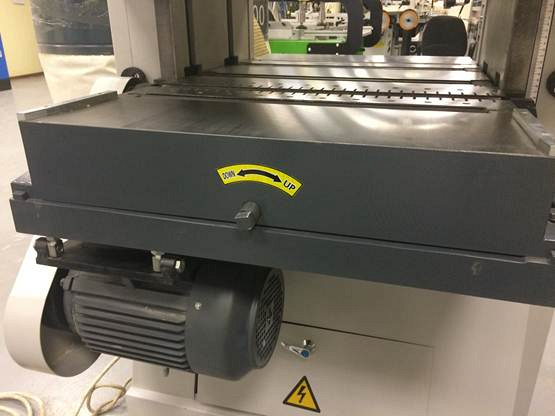

НИЖНИЙ (ФУГОВАЛЬНЫЙ) НОЖЕВОЙ ВАЛ

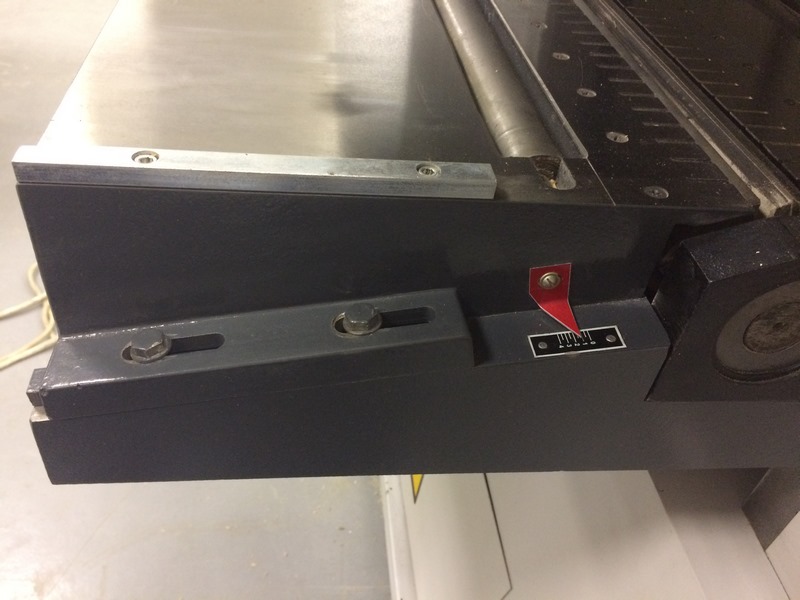

Привод нижнего ножевого вала осуществляется от отдельного двигателя. Настройка глубины съема осуществляется с помощью винта на передней части стола. Отображение размера по миллиметровой шкале.



ВЕРХНИЙ (РЕЙСМУСОВЫЙ) НОЖЕВОЙ ВАЛ

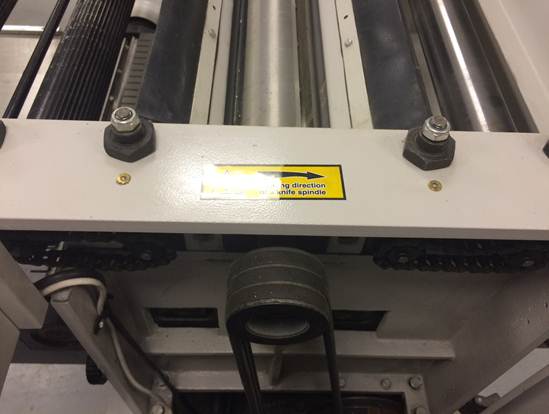

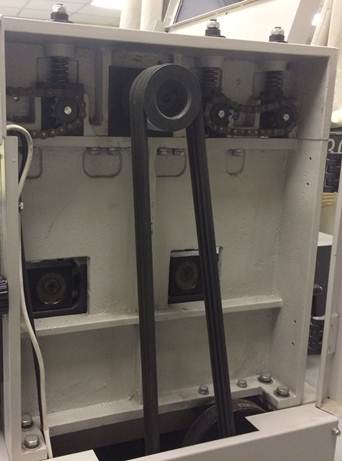

Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи (3 ремня) и цепей.




ЭЛЕКТРО-ПОДЪЕМ/ОПУСКАНИЕ СТОЛА

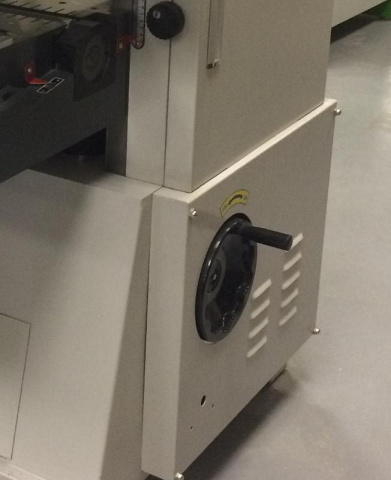

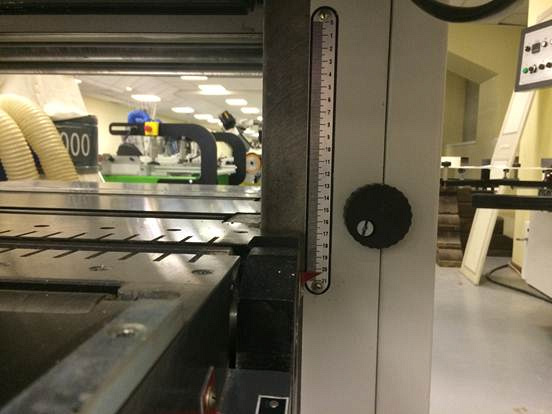

Подъем/опускание стола осуществляется от отдельного электродвигателя (кроме модели МВ 204F) кнопкой с пульта. Отображение размера по линейке. Точная доводка вручную с помощью маховика, расположенного на боковой части станка.





ВЕРХНЯЯ И БОКОВАЯ КРЫШКА

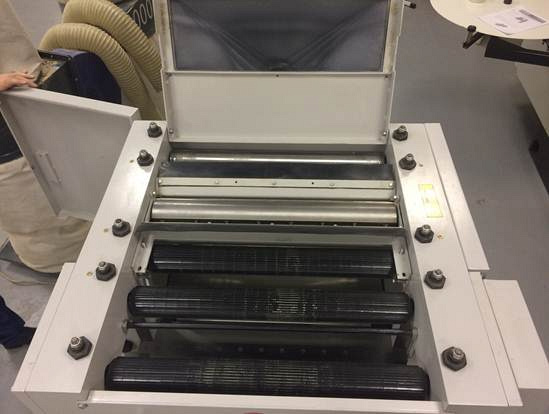

Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу для обслуживания и замены ножей.

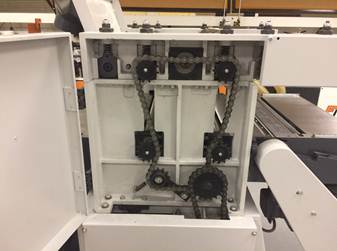

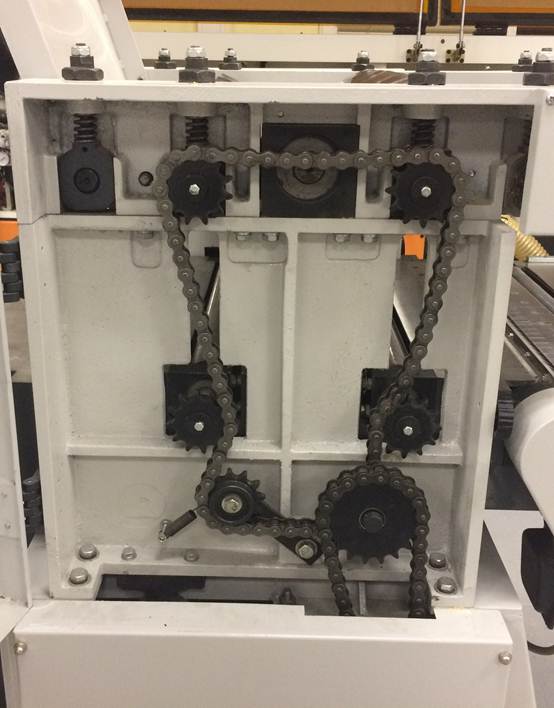

Сбоку легкий доступ к приводам вальцов подачи и цепям для обслуживания.

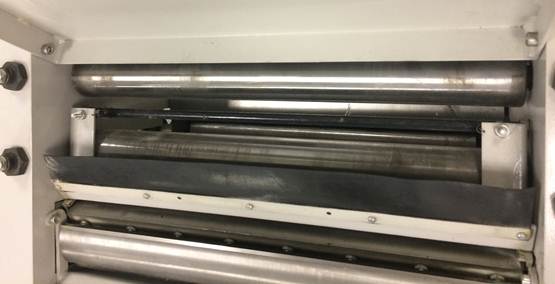

ПРИНИМАЮЩИЕ ВАЛЬЦЫ

На выходе заготовку принимают два гладких приводных стальных вала.

ПРЕСС-МАСЛЕНКИ

На верхней части станка расположены пресс масленки для смазки цепей привода подающих вальцов.


ЭКСГАУСТЕРНЫЕ ВОРОНКИ

Выброс стружки осуществляется через эксгаустерные воронки.

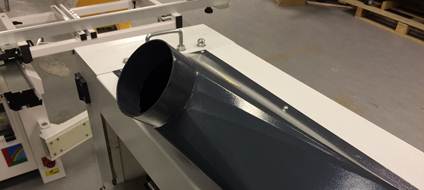

Фото сверху – аспирационный патрубок от верхнего (рейсмусового) ножевого вала.

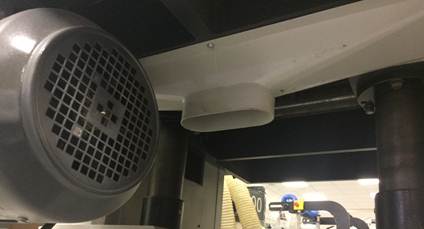

Фото снизу – аспирационный патрубок от нижнего (фуговального) ножевого вала.

Технические характеристики MB 204F MB 206F MB 208F
Максимальная ширина, мм 400 600 800
Толщина заготовки, мм 3 - 160 12 - 200 12 - 200
Минимальная длина, мм 165 300 300
Количество ножевых валов, шт. 2 2 2
Частота вращения ножевых валов, об/мин 7500 6500 6500

Толщина снимаемого слоя

На нижнем шпинделе, мм 2 3 3
На верхнем шпинделе, мм 4 4 4
Скорость подачи, м/мин 8; 10 8; 11 8; 11
Мощность привода верхнего ножевого вала, кВт 4 5,5 7,5
Мощность привода нижнего ножевого вала, кВт 2,2 4 5,5
Мощность привода подъема стола, кВт Ручная 0,75 0,75
Габаритные размеры:
Длина, мм 890 1180 1180
Ширина, мм 695 960 1160
Высота, мм 1180 1382 1382
Вес, кг 375 850 950
