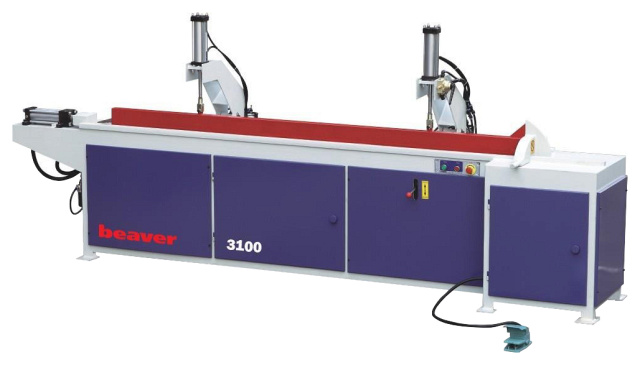

Прессы для сращивания по длине Beaver 3100/160, 4500/160, 6000/160

УСИЛЕННАЯ ЖЕСТКАЯ СТАНИНА

Станина коробчатой формы с ребрами жесткости, прошедшая специальную термообработку, обеспечивает высокую жесткость всей конструкции пресса. Достигается долговеч-ность эксплуатации пресса без потери точностных параметров.

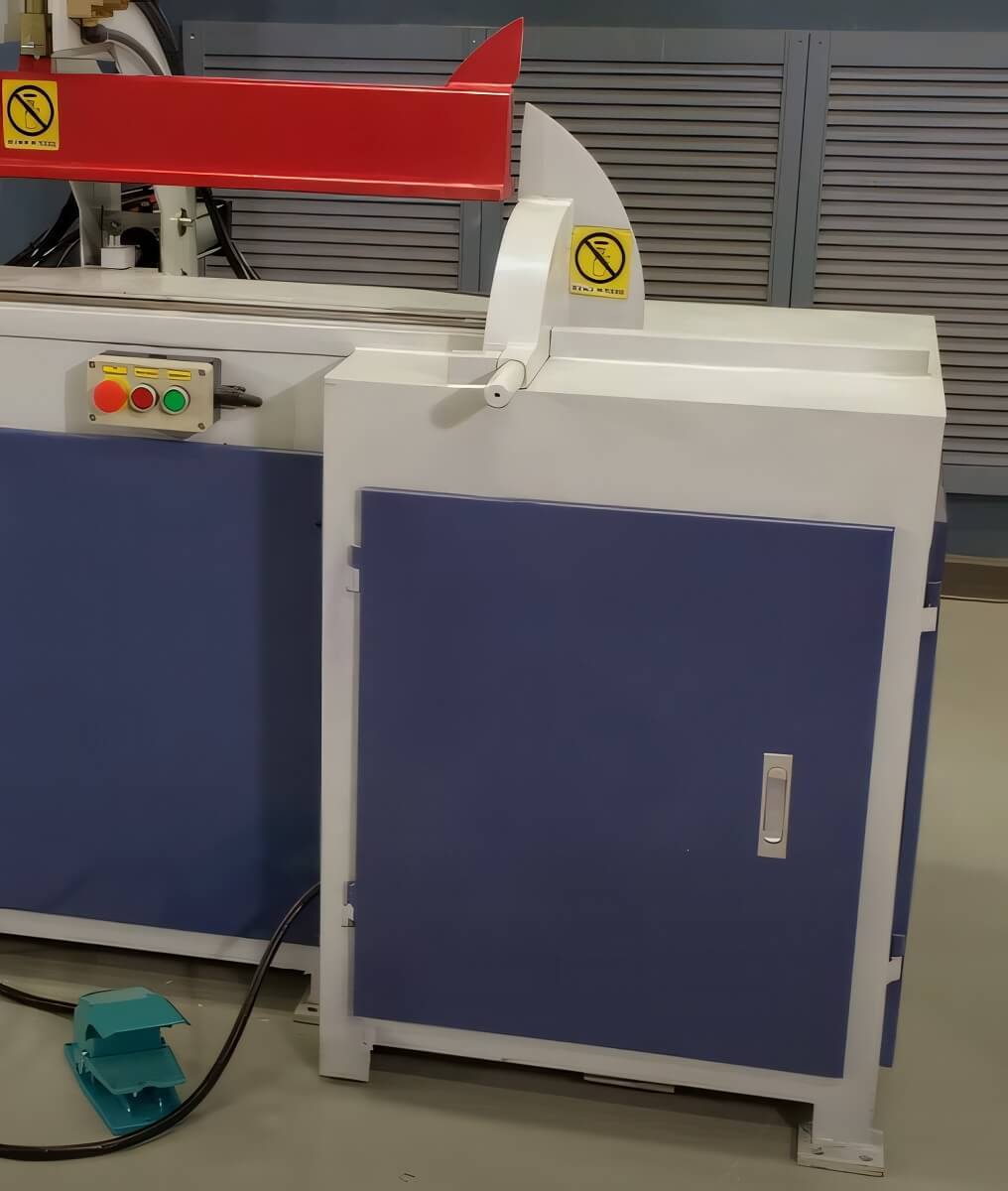

ОГРАЖДЕНИЕ ПИЛЫ С ЖЕСТКИМ УПОРОМ

Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию упора при опрессовке плети гидроцилиндром.

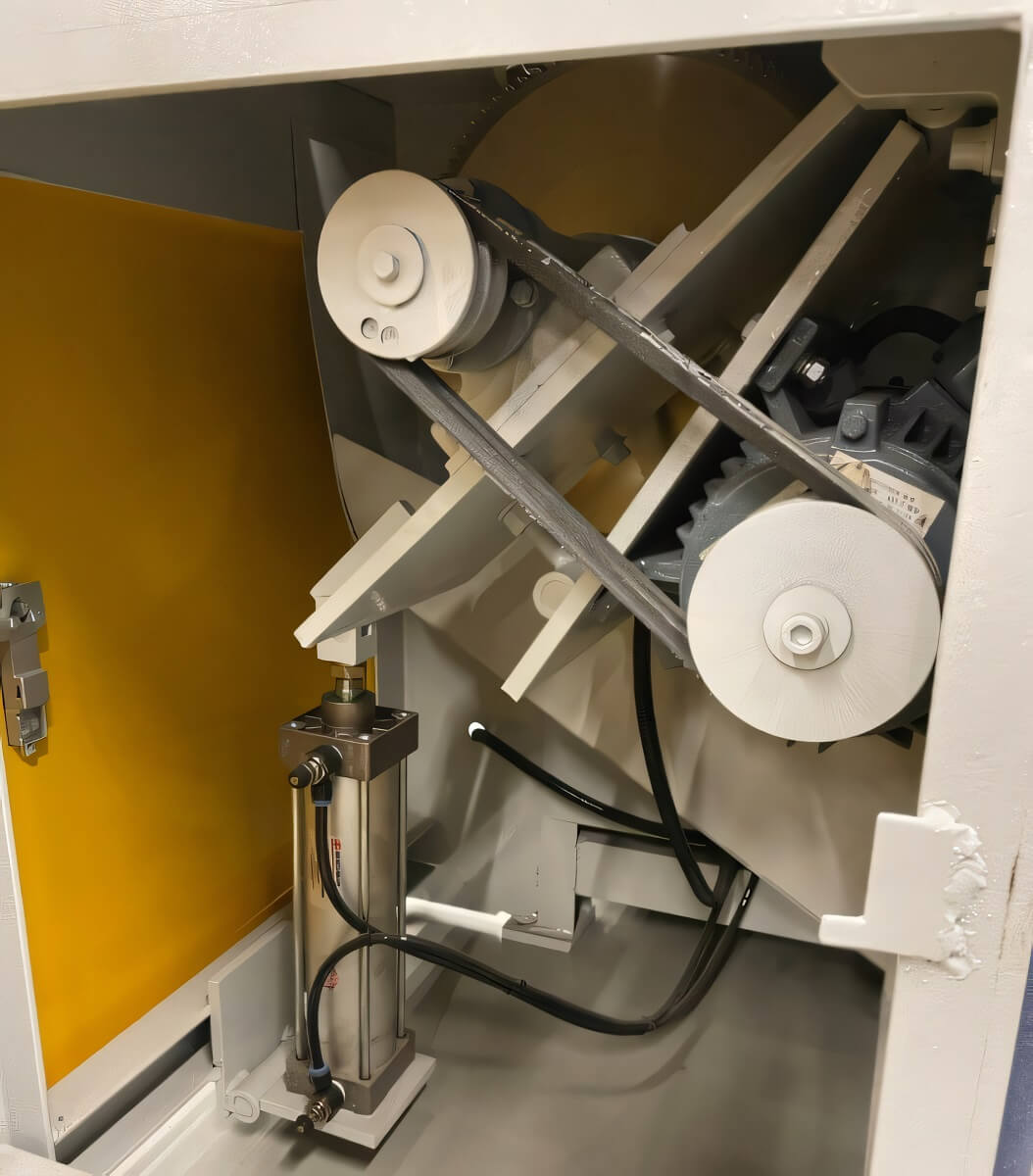

ТОРЦОВОЧНЫЙ УЗЕЛ

Подача торцовочной пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение.

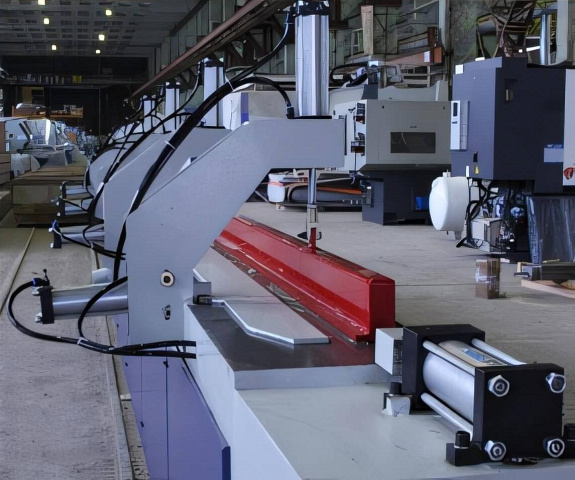

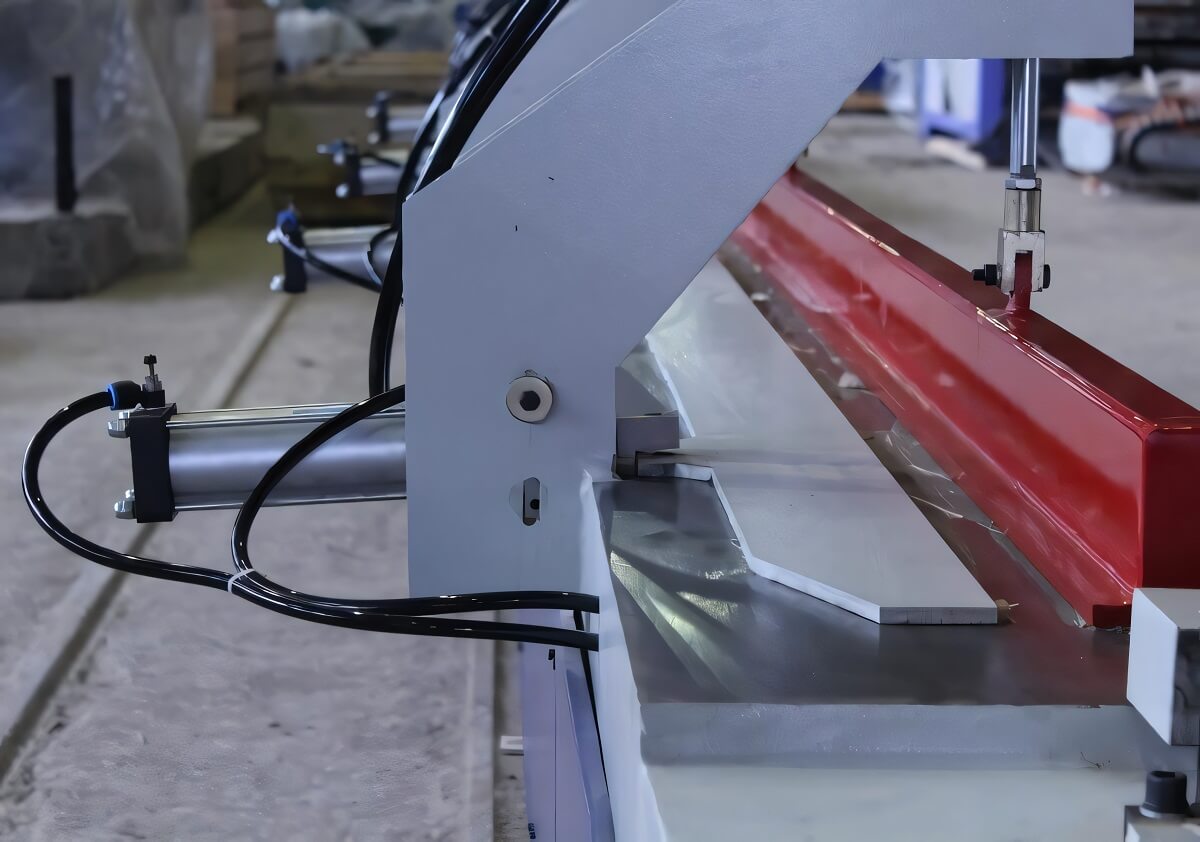

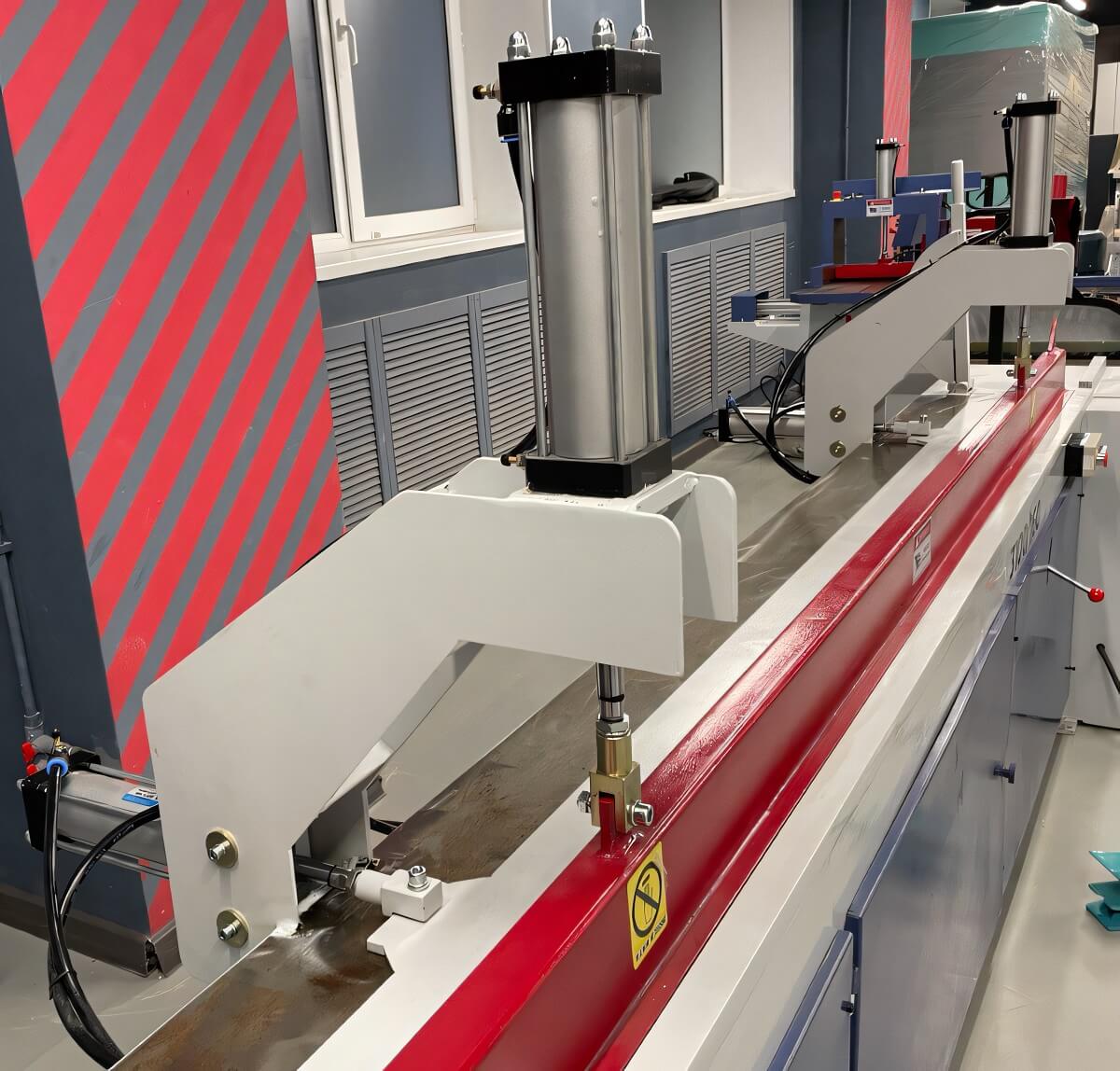

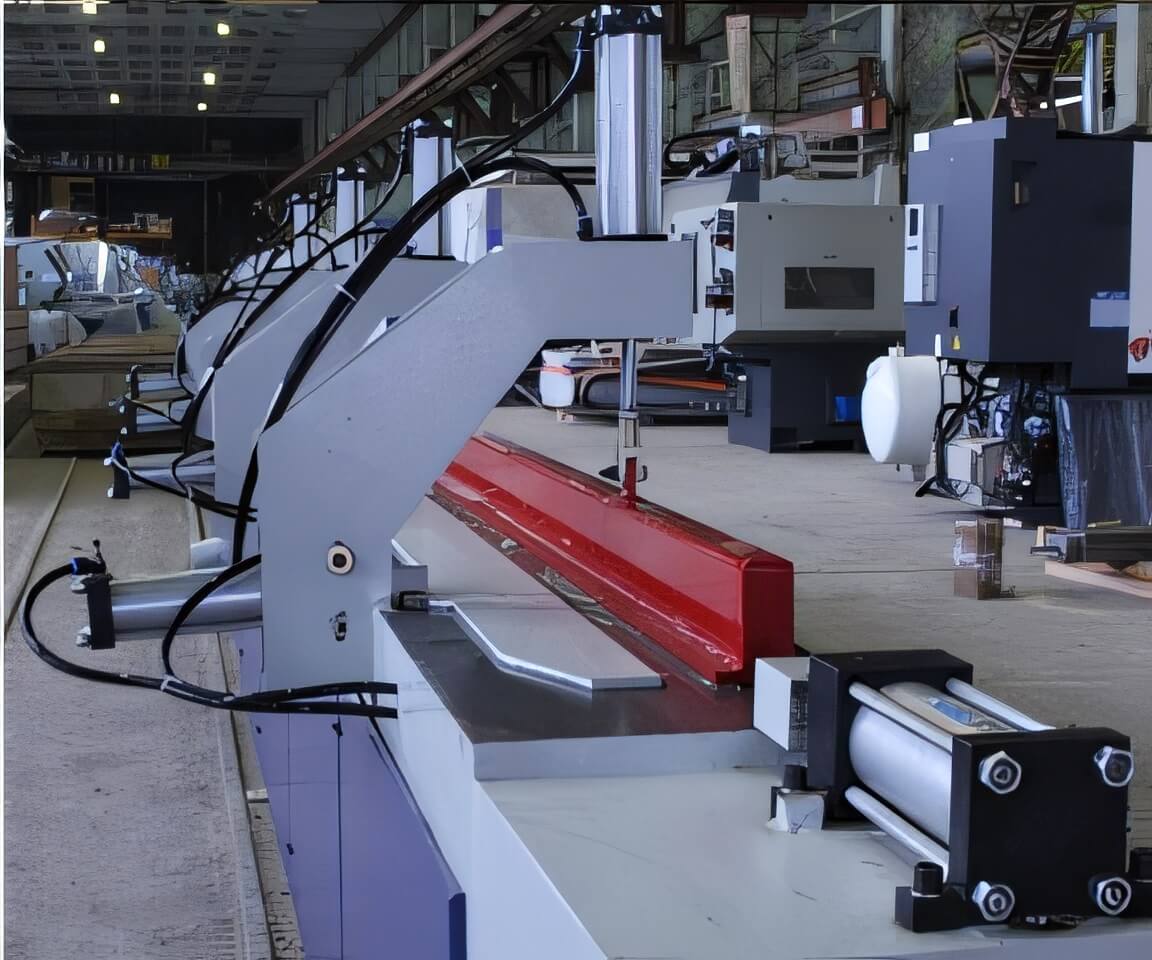

БОКОВОЙ И ВЕРХНИЙ ПРИЖИМ ПЛЕТИ

Боковой прижим набранной плети пневмоцилиндрами перед опрессовкой осуществляет более точное формирование плети по ширине и снижение припуска на дальнейшую обработку. Верхний прижим обеспечивает надежное базирование заготовки по пласти и препятствует деформации плети в вертикальной плоскости при торцевом давлении гидроцилиндра.

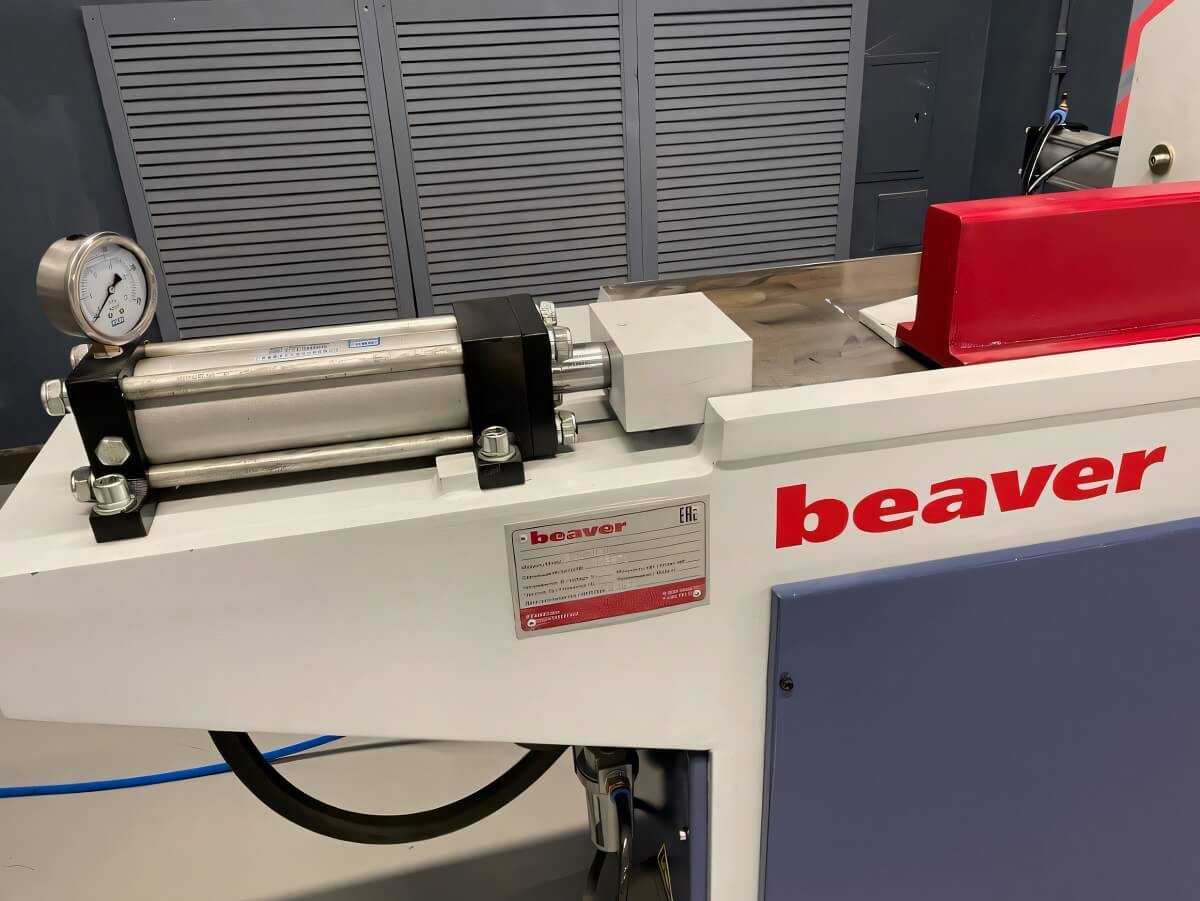

ГИДРОЦИЛИНДР ПРЕССОВАНИЯ

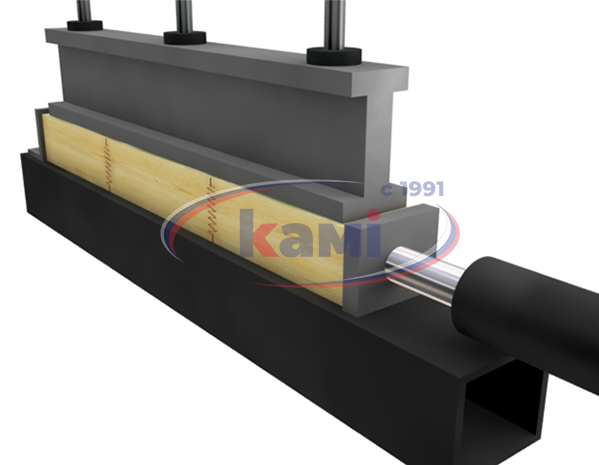

Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Осуществляется передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип. Гидроцилиндры установлены справа.

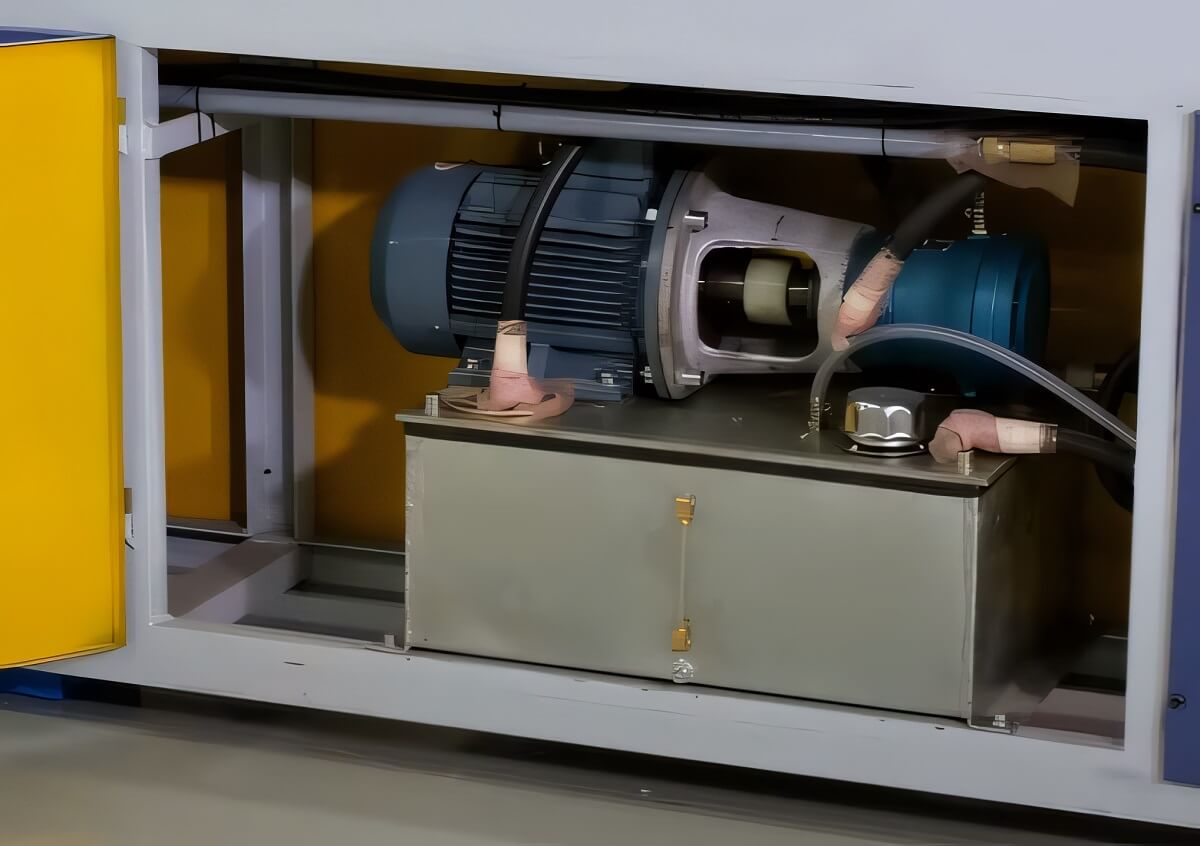

ВСТРОЕННАЯ ГИДРОСТАНЦИЯ

Мощная гидростанция расположена в станине и полностью защищена кожухами, для удобства обслуживания обеспечен быстрый и простой доступ ко всем узлам.

УДОБНАЯ СИСТЕМА РУЧНОГО УПРАВЛЕНИЯ ПРЕССА

Система ручного управления работой гидроцилиндра и пневмоцилиндров прижимов сосредоточена в зоне оператора и обеспечивает удобное управление и надежность работы пресса.
