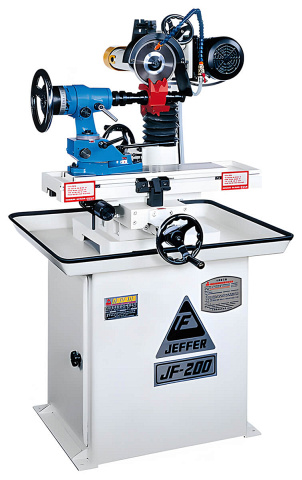

Универсальный заточной станок JF-200 JEFFER

Универсальный заточной станок JF-200 JEFFER
  • Производитель: JEFFER

    Страна: Тайвань

  • Макс. длина ножей: 230 мм

    Мощность: 0,76 кВт

    Вес: 300 кг


Связь с ведущим специалистом +7 (717) 272-75-72

Узнать цену

Вы выбрали: Универсальный заточной станок JF-200 JEFFER

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Универсальный заточной станок JF-200 JEFFER

Подобрать аналог

Вы выбрали: Универсальный заточной станок JF-200 JEFFER

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Станок предназначен для заточки многозубого режущего инструмента применяемого в деревообработке и металлообработке – дисковые пилы, насадные фрезы, строгальные головки, концевой инструмент (хвостовые фрезы и сверла).



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются – насадные фрезы, строгальные головки, дисковые пилы, концевой инструмент (хвостовые фрезы и сверла).

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.



СХЕМЫ ОБРАБОТКИ:






КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

td align="left" valign="top">

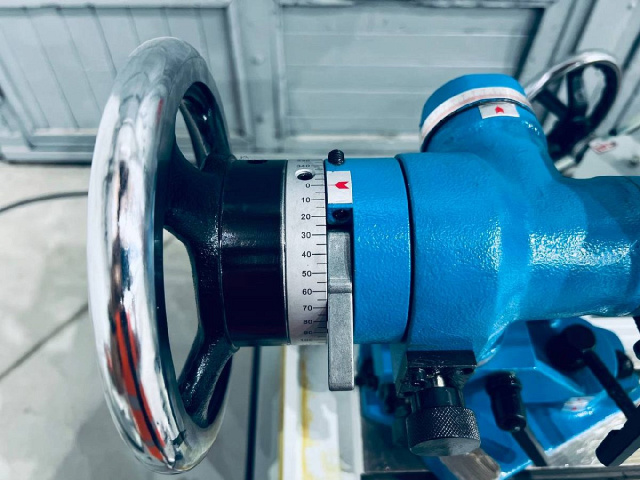

МАХОВИК

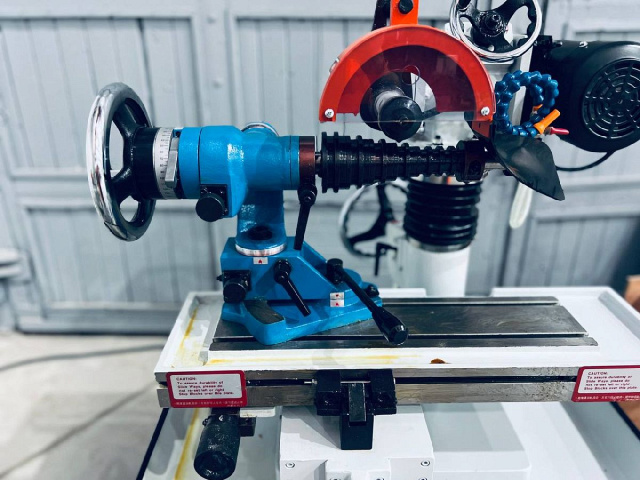

Наклон, поворот и подъем заточного узла осуществляется по шкале при помощи маховика, что делает удобным процесс настройки станка перед заточкой.

Заданное положение заточного узла устанавливается при помощи фиксаторов.

JF-200 JEFFER

НАДЕЖНАЯ СТАНИНА

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

JF-200 JEFFER

ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей.

Обеспечивают плавность хода рабочего стола и, следовательно, высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м.

JF-200 JEFFER

ПЕРЕМЕЩЕНИЕ КАРЕТКИ

Перемещение рабочего стола (каретки) осуществляется за счет передачи шестерня-зубчатая рейка:

  • обеспечивается плавность перемещения заточного стола и процесса заточки,
  • исключает влияние человеческого фактора.

Ход стола регулируется при помощи подпружиненных упоров - это значительно экономит время заточки и увеличивает производительность станка.

JF-200 JEFFER

ОГРАНИЧИТЕЛИ КАРЕТКИ

Ограничители хода рабочего стола (каретки) представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка.

JF-200 JEFFER

ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ

Поперечное перемещение заточного узла осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,02 мм.

JF-200 JEFFER

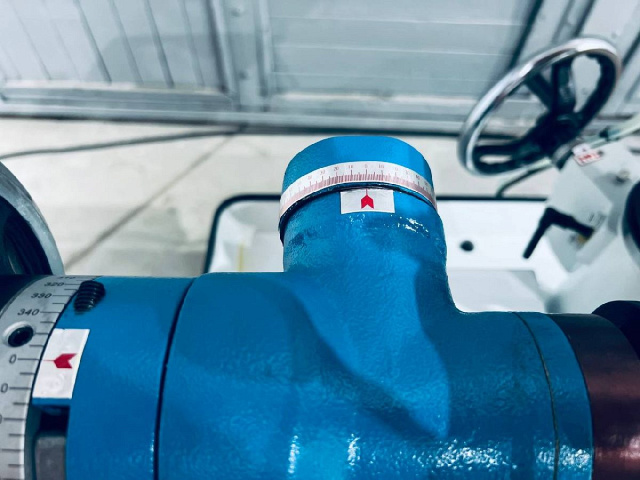

НАСЕЧНЫЕ ЛИМБЫ

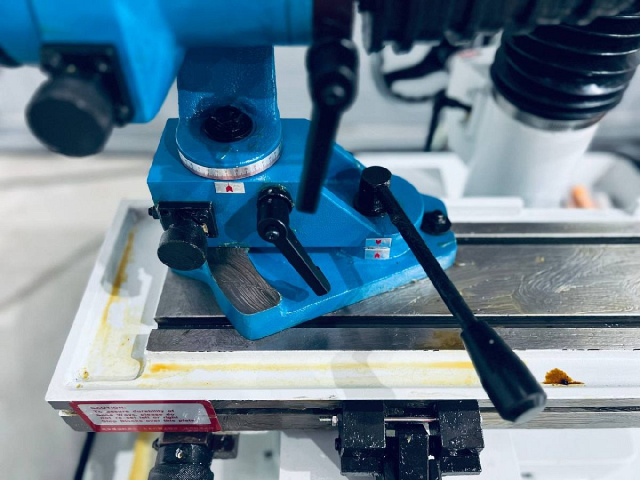

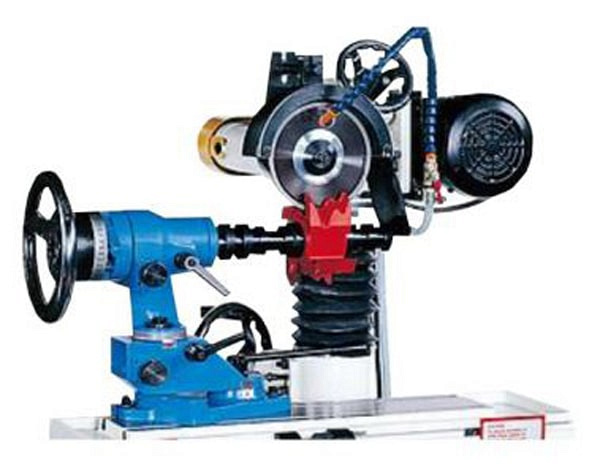

Делительная головка оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15 градусов) и бесступенчатую (по шкале на определенный угол).

Особенность конструкции оправки (консольная) допускает заточку насадного инструмента с максимальной длиной не более 150 мм. Для заточки тяжелого насадного инструмента (длиной свыше 150 мм) применяется оправка с задним поддерживающим центром.

JF-200 JEFFER

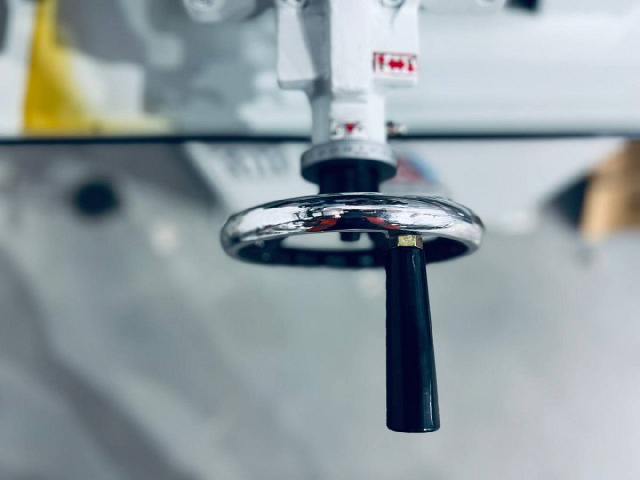

МАХОВИК

Наклон, поворот и подъем заточного узла осуществляется по шкале при помощи маховика, что делает удобным процесс настройки станка перед заточкой.

Заданное положение заточного узла устанавливается при помощи фиксаторов.

Подъем заточного узла осуществляется при помощи маховика за счет передачи винт-гайка, что гарантирует точность настройки станка перед заточкой.

Подвижная часть механизма подъема заточного узла защищена гофрокожухом, предотвращающим попадание абразивной пыли в смазывающиеся его части.

JF-200 JEFFER

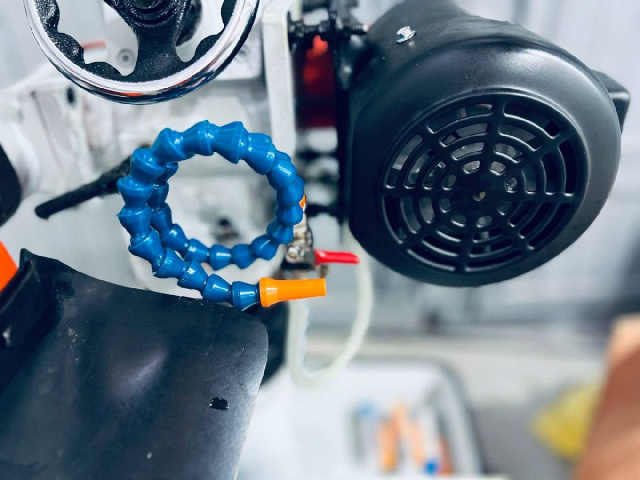

СОЖ

Станок оснащен системой подачи охлаждающей жидкости.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

JF-200 JEFFER

БАК ДЛЯ СОЖ

Выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.



ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

JF-200 JEFFER

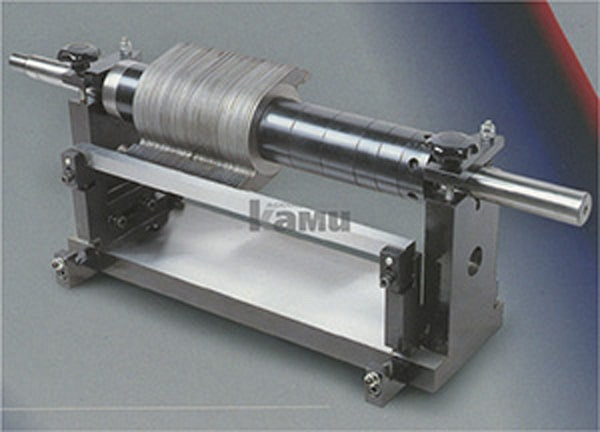

ЗАТАЧИВАНИЕ НАБОРНЫХ ФРЕЗ

Специальное приспособление с задним поддерживающим центром позволяет затачивать наборные фрезы для сращивания длиной до 180 мм.

Применяемая делительная головка также оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15 градусов) и бесступенчатую (по шкале на определенный угол).

JF-200 JEFFER

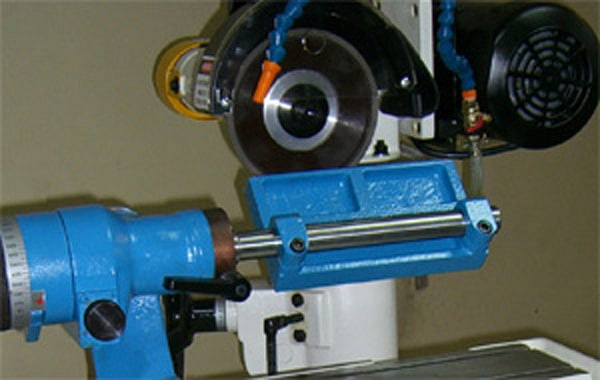

ЗАТАЧИВАНИЕ НОЖЕЙ С ПРЯМОЛИНЕЙНОЙ КРОМКОЙ

Приспособление для заточки ножей представляет собой плиту с зажимными струбцинами. Приспособление позволяет затачивать ножи с прямолинейной кромкой длиной ножей до 230 мм.

Приспособление зажимается на валу стандартной делительной головки, благодаря чему установка угла заточки осуществляется по градуированной шкале, что обеспечивает точность заточки.

JF-200 JEFFER

ЗАТАЧИВАНИЕ ДИСКОВЫХ ПИЛ С НАПАЙКАМИ

Приспособление для ручной заточки дисковых пил представляет собой плиту с регулируемым в зависимости от диаметра держателем пил. Приспособление позволяет затачивать дисковые пилы с напайками диаметром до 500 мм.

Приспособление зажимается на валу стандартной делительной головки, Контроль угла заточки, съема, шага и высоты зубьев пилы осуществляется визуально.

JF-200 JEFFER

ЗАТАЧИВАНИЕ КОНЦЕВЫХ ФРЕЗ

Приспособление для ручной заточки концевых фрез представляет собой державку с зажимным 3-х кулачковым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3-19 мм.

Приспособление устанавливается на заточной стол станка и зажимается в Т-образных пазах.

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется визуально.

JF-200 JEFFER

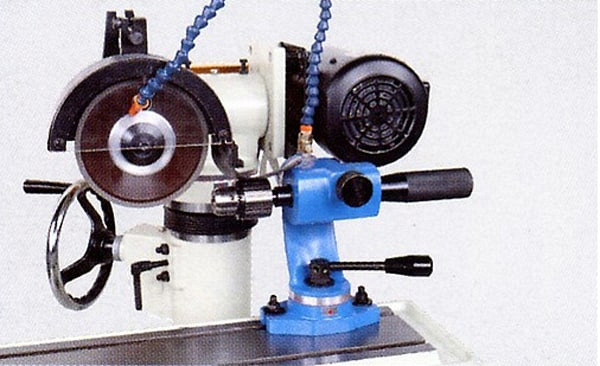

ЗАТАЧИВАНИЕ КОНЦЕВЫХ ФРЕЗ

Приспособление для ручной заточки концевых фрез и сверл представляет собой делительную головку с зажимным 3-х кулачковым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3-19 мм.

Приспособление устанавливается на заточной стол станка и зажимается в Т-образных пазах.

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.

JF-200 JEFFER

ЗАТАЧИВАНИЕ КОНЦЕВЫХ ФРЕЗ

Приспособление для ручной заточки концевых фрез и сверл представляет собой делительную головку с зажимным цанговым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3-19 мм.

Приспособление устанавливается на заточной стол станка и зажимается в Т-образных пазах.

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.

JF-200 JEFFER

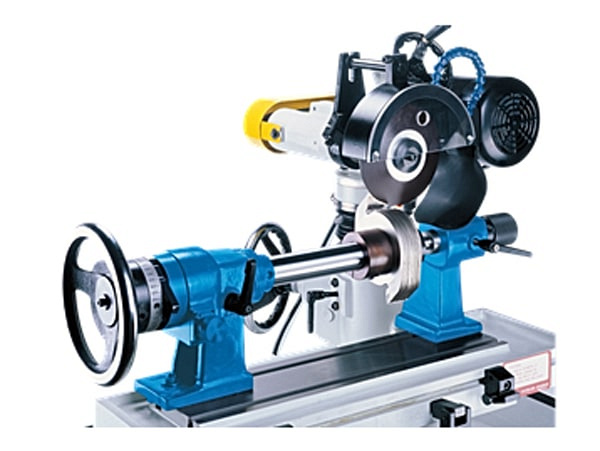

ЗАТАЧИВАНИЕ ТЯЖЕЛЫХ СТРОГАЛЬНЫХ ГОЛОВОК

Специальное приспособление с задним поддерживающим центром позволяет затачивать тяжелые строгальные головки длиной до 200 мм.

Применяемая делительная головка также оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15 градусов) и бесступенчатую (по шкале на определенный угол).

JF-200 JEFFER

ЗАТАЧИВАНИЕ КОНЦЕВЫХ СПИРАЛЬНЫХ ФРЕЗ

Приспособление Type-A для ручной заточки концевых спиральных фрез (из твердого сплава или быстрорежущей стали) представляет собой делительную головку с зажимным цанговым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3-19 мм как по впадине и по диаметру.

Приспособление устанавливается на заточной стол станка при помощи подставки и зажимается в Т-образных пазах.

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.

JF-200 JEFFER

ИЗМЕРЕНИЕ ТОРЦЕВОГО И РАДИАЛЬНОГО БИЕНИЯ

Штатив на магнитной стойке позволяет измерять торцевые и радиальные биения осевого инструмента, а также вымерять отклонение от прямолинейности хода каретки (заточного стола) и затачиваемого ножевого инструмента.

Штатив оснащен индикатором часового типа ИЧ-10 с подпружиненным штоком.

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ДЕЛИТЕЛЬНАЯ ГОЛОВКА (Z=24) С ОПРАВКОЙ Ø 25,4 ММ
МОЩНОСТЬ ДВИГАТЕЛЯ ЗАТОЧНОГО КРУГА 0,76 КВТ
ПЕРЕХОДНЫЕ ВТУЛКИ ДЛЯ НАСАДНЫЗ ФРЕЗ Ø 30, 32, 40, 50, 60 ММ
ЗАЩИТНЫЙ КОЖУХ ДЛЯ ЗАТОЧНОГО КРУГА
АЛМАЗНЫЙ ШЛИФОВАЛЬНЫЙ КРУГ Ø 150 ММ
СИСТЕМА ПОДАЧИ ЖИДКОСТИ
НАБОР ГАЕЧНЫХ КЛЮЧЕЙ
ДЕРЕВЯННЫЙ ЯЩИК



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПЕРЕХОДНЫЕ ВТУЛКИ (2 ШТ.)
УСТРОЙСТВО ДЛЯ СТРОГАЛЬНЫХ НОЖЕЙ
УСТРОЙСТВО С 3-Х КУЛАЧКОВЫМ ЗАЖИМОМ ДЛЯ КОНЦЕВЫХ ФРЕЗ И СВЕРЛ (МАКС. Ø 19 ММ)
ДЕЛИТЕЛЬНАЯ ГОЛОВКА С 3-Х КУЛАЧКОВЫМ ЗАЖИМОМ ДЛЯ КОНЦЕВЫХ ФРЕЗ И СВЕРЛ (МАКС. Ø 19 ММ)
ДЕЛИТЕЛЬНАЯ ГОЛОВКА С 3-Х КУЛАЧКОВЫМ ЗАЖИМОМ ДЛЯ КОНЦЕВЫХ ФРЕЗ И СВЕРЛ (ТИП ЦАНГИ ER32)
ЦАНГА ТИП ER40
УСТРОЙСТВО С ЗАДНИМ ПОДДЕРЖИВАЮЩИМ ЦЕНТРОМ ДЛЯ СТРОГАЛЬНЫХ ГОЛОВОК И НАБОРНЫХ ФРЕЗ ПОД МИКРОШИП
УСТРОЙСТВО TYPE-A ДЛЯ СПИРАЛЬНОГО ИНСТРУМЕНТА
УСТРОЙСТВО ДЛЯ ДИСКОВЫХ ПИЛ
КЕРАМИЧЕСКИЙ КРУГ (АБРАЗИВНЫЙ) ЧАШЕЧНЫЙ Ø 125 ММ
КЕРАМИЧЕСКИЙ КРУГ (АБРАЗИВНЫЙ) ТАРЕЛЬЧАТЫЙ Ø 150 ММ
АЛМАЗНЫЙ ШЛИФОВАЛЬНЫЙ КРУГ ТАРЕЛЬЧАТЫЙ Ø 125 ММ
АЛМАЗНЫЙ ШЛИФОВАЛЬНЫЙ КРУГ ТАРЕЛЬЧАТЫЙ Ø 150 ММ
БОРАЗОНОВЫЙ (ЭЛЬБОРОВЫЙ) КРУГ ТАРЕЛЬЧАТЫЙ Ø 150 ММ
МАГНИТНАЯ СТОЙКА С ИНДИКАТОРОМ ИЧ
