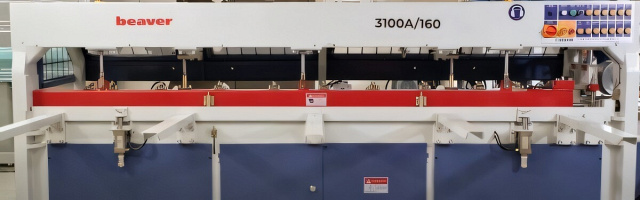

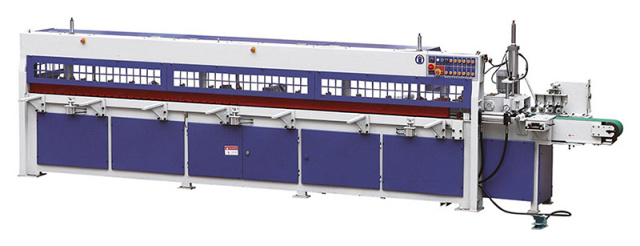

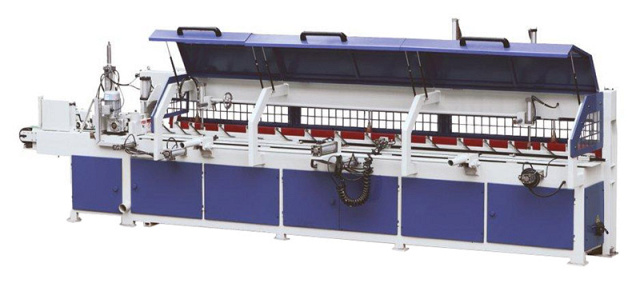

Прессы для сращивания по длине (автоматические) Beaver. Модели 3100A/160, 4500A/160, 6000A/160, 9000/160

Прессы для сращивания по длине (автоматические) Beaver. Модели 3100A/160, 4500A/160, 6000A/160, 9000/160
  • Производитель: Beaver

  • Макс. сечение плети: 160 х 80 мм

    Макс. длина плети: 3100 - 9000 мм

    Тип загрузки: автоматический

Связь с ведущим специалистом +7 (717) 272-75-72

Узнать цену

Вы выбрали: Прессы для сращивания по длине (автоматические) Beaver. Модели 3100A/160, 4500A/160, 6000A/160, 9000/160

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Прессы для сращивания по длине (автоматические) Beaver. Модели 3100A/160, 4500A/160, 6000A/160, 9000/160

Подобрать аналог

Вы выбрали: Прессы для сращивания по длине (автоматические) Beaver. Модели 3100A/160, 4500A/160, 6000A/160, 9000/160

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для продольного сращивания на зубчато-клеевое соединение в соответствии с ГОСТом 19414-90 короткомерных брусков из древесины с предварительно нарезанными шипами и торцовки заготовок в размер.

На прессе осуществляются на двух позициях следующие операции в автоматическом режиме:

  • Загрузка ламелей на первой позиции из магазина с предварительным наживлением;
  • Торцовка в размер набранной плети;
  • Передача на вторую позицию опрессовки;
  • Прессование плети для сращивания по длине;
  • Выгрузка готовой плети из пресса.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

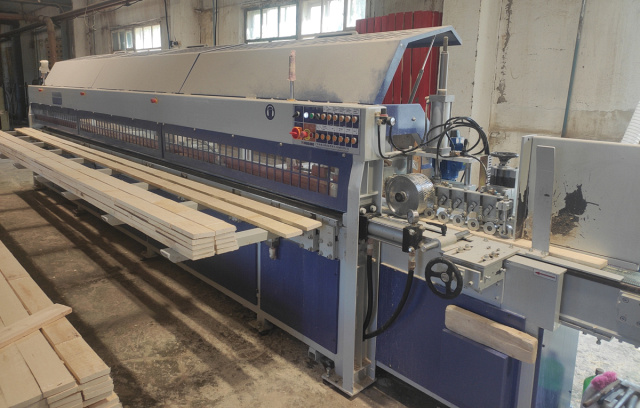

Идеально подходит для применения на предприятиях и в цехах по производству клееных оконных брусков для производства оконных блоков, клееного мебельного и строительного щита, погонажных изделий, дверных блоков, клееного строительного бруса для деревянного домостроения, производству мебели и на других деревообрабатывающих производствах.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», выпускаемая продукция



СХЕМА ОБРАБОТКИ:

Чашкорезный станок KRUSI CM-40 (4 узла) in work Чашкорезный станок KRUSI CM-40 (4 узла) in work Чашкорезный станок KRUSI CM-40 (4 узла) in work Чашкорезный станок KRUSI CM-40 (4 узла) in work



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», станина с усиленными стойками

СТАНИНА С УСИЛЕННЫМИ СТОЙКАМИ ПОЗИЦИИ ПРЕССОВАНИЯ

Cтанина коробчатой формы, прошедшая специальную термообработку, обеспечивает высокую жесткость всей конструкции пресса. Усиленные боковые стойки и балка на позиции прессования, предназначенные для репления гидроцилиндра и верхнего прижима, обеспечивают восприятие высокого усилия прессования без еформации пресса. Достигается долговечность эксплуатации пресса без потери точностных параметров.

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», двухпозиционный рабочий стол

ДВУХПОЗИЦИОННЫЙ РАБОЧИЙ СТОЛ

На первой позиции рабочего стола осуществляется набор плети до жесткого упора с конечным выключателем. После торцовки в размер плеть передается на вторую позицию прессования, освобождая первую позицию для дальнейшего набора плети во время цикла опрессовки. Обеспечивается значительное сокращения общего цикла обработки заготовок и повышение производительности пресса.

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», конвейер подачи ламелей из магазина

КОНВЕЙЕР ПОДАЧИ ЛАМЕЛЕЙ ИЗ МАГАЗИНА

Осуществляет непрерывную подачу ламелей из магазина на первую позицию с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью.

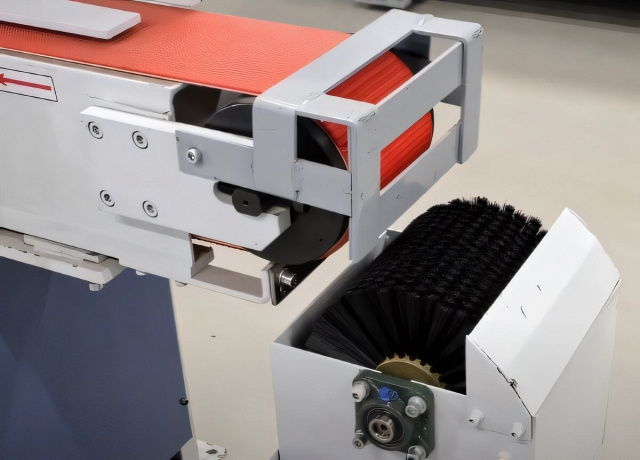

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», очистка конвейерной ленты

ОЧИСТКА КОНВЕЙЕРНОЙ ЛЕНТЫ

Щѐтка с ванной для непрерывной очистки конвейерной ленты от излишков клея.

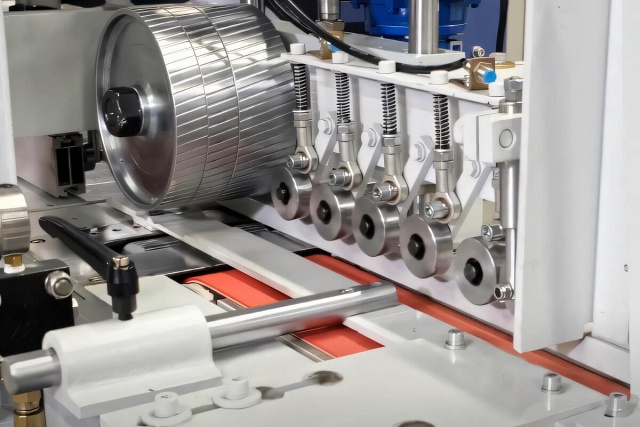

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», механизм предварительного наживления ламелей

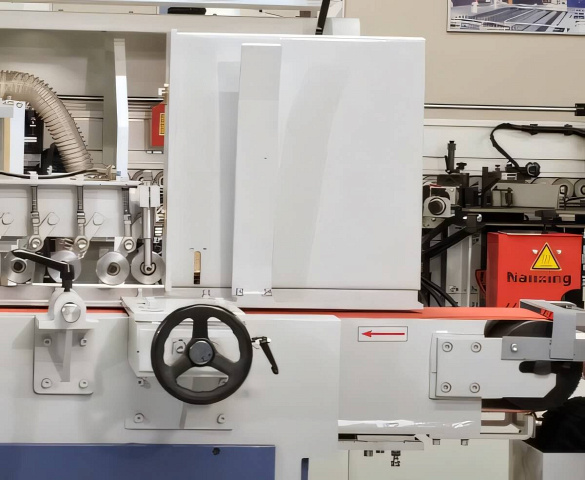

МЕХАНИЗМ ПРЕДВАРИТЕЛЬНОГО НАЖИВЛЕНИЯ ЛАМЕЛЕЙ

Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводных рифленых вальцов с пневматическим прижимом верхних вальцов. Обеспечивается беспрерывная подача и надежное формирование плети из ламелей с предварительным натягом, что гарантирует точную отрезку плети на заданный размер.

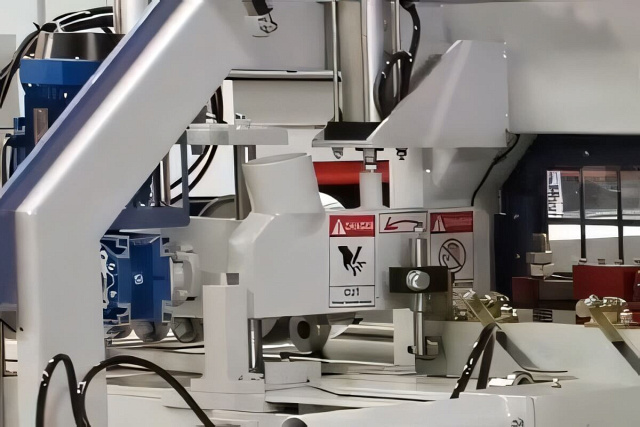

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», торцовочный узел

ТОРЦОВОЧНЫЙ УЗЕЛ

Торцовочная пила установлена на шпинделе с высокоточными подшипниками и приводом от электродвигателя через клиноременную передачу. Подача пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение, что сокращает время цикла на данной операции.

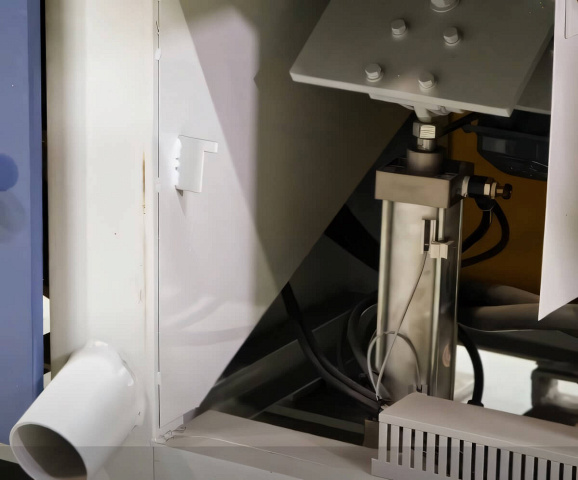

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», ограждение пилы и прижим плети

ОГРАЖДЕНИЕ ПИЛЫ И ПРИЖИМ ПЛЕТИ

Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию прижима абранной плети в процессе торцовки. Перемещение осуществляется с помощью пневмоцилиндра.

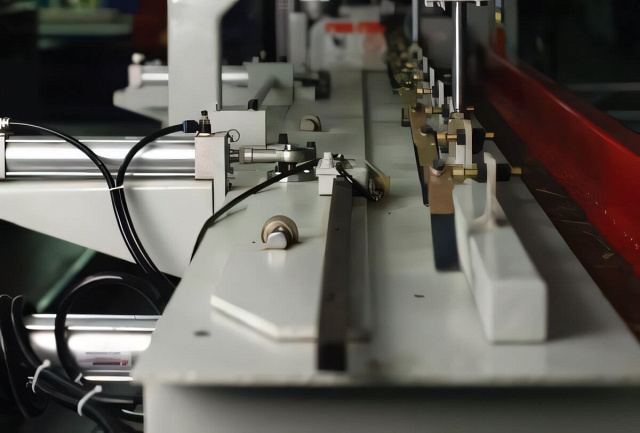

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», боковой ограничитель плети в зоне набора

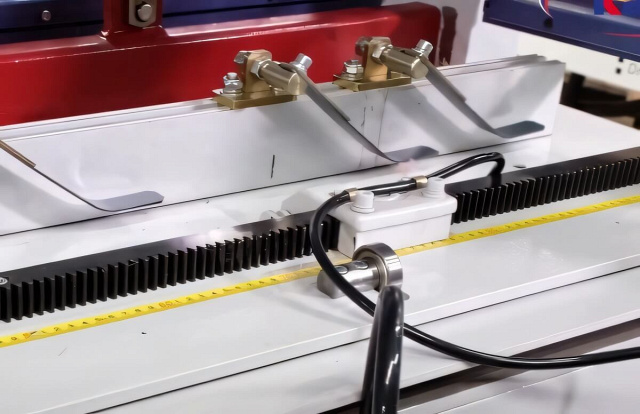

БОКОВОЙ ОГРАНИЧИТЕЛЬ ПЛЕТИ В ЗОНЕ НАБОРА

Зона набора плети ограничивается боковой базовой линейкой и ограничительной балкой, настраиваемой, в зависимости от ширины заготовок, с помощью маховика и реечной передачи. Подъем и опускание балки осуществляется пневмоцилиндрами. На ограничительной балке имеются верхние прижимные плоские пружины. Обеспечивается более точное формирование плети по ширине и снижение припуска на дальнейшую обработку.

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», сталкиватель плети в зону прессования

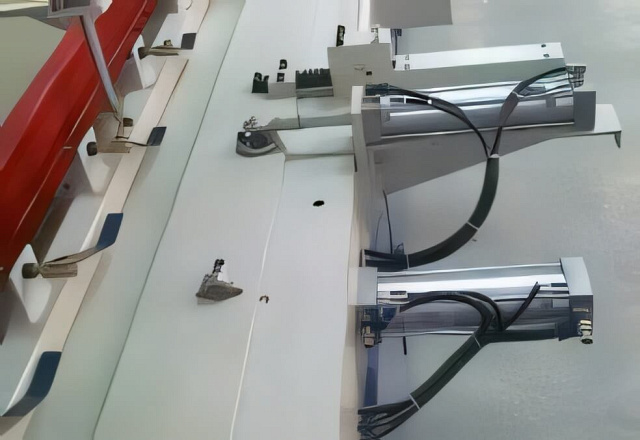

СТАЛКИВАТЕЛЬ ПЛЕТИ В ЗОНУ ПРЕССОВАНИЯ

Перемещение набранной плети после торцовки в размер на позицию прессования осуществляется сталкивателем с приводом от пневмоцилиндров. Синхронизация движения линейки сталкивателя происходит с помощью реечной передачи.

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», дополнительный пневмоцилиндр

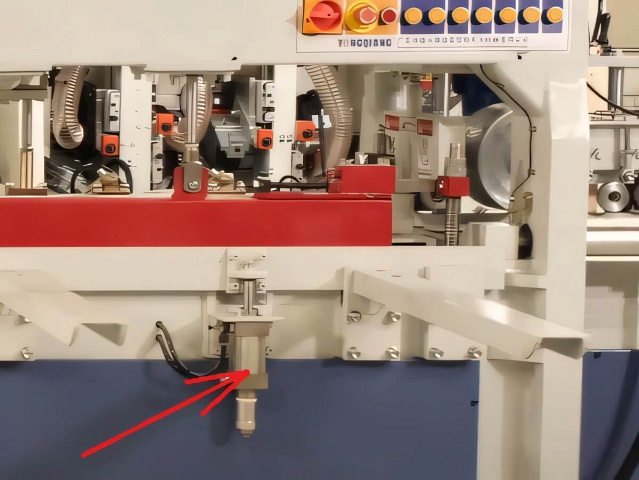

ДОПОЛНИТЕЛЬНЫЙ ПНЕВМОЦИЛИНДР ПРИЖИМА КОРОТКИХ ЛАМЕЛЕЙ В ЗОНЕ ПРЕССОВАНИЯ

Остающиеся после торцовки в размер короткие ламели до сылаются и прижимаются к упору в зоне опрессовки с помощью дополнительного пневмоцилиндра с упором.

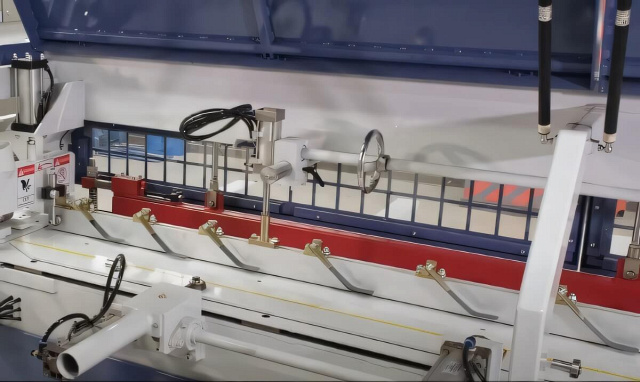

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», боковой прижим плети

БОКОВОЙ ПРИЖИМ ПЛЕТИ

Прижим, перемещенной в зону прессования плети, осуществляется боковой линейкой с помощью пневмоцилиндров по всей плоскости заготовки к выдвижному упору.

Обеспечивается надежное базирование плети.

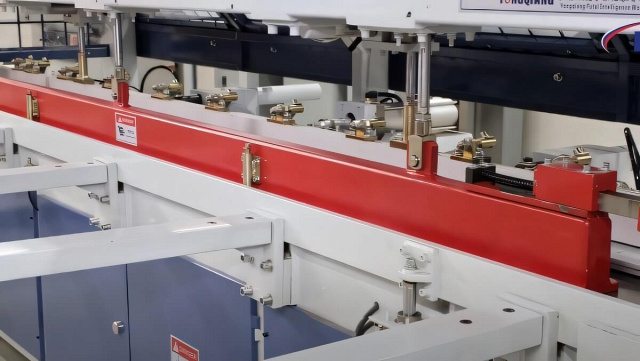

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», верхний прижим плети

ВЕРХНИЙ ПРИЖИМ ПЛЕТИ

Прижим плети в зоне прессования сверху осуществляется мощной балкой с помощью пневмоцилиндров.

Обеспечивается надежная фиксация плети по пласти в процессе прессования с достаточно большим усилием.

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», мощный гидроцилиндр прессования

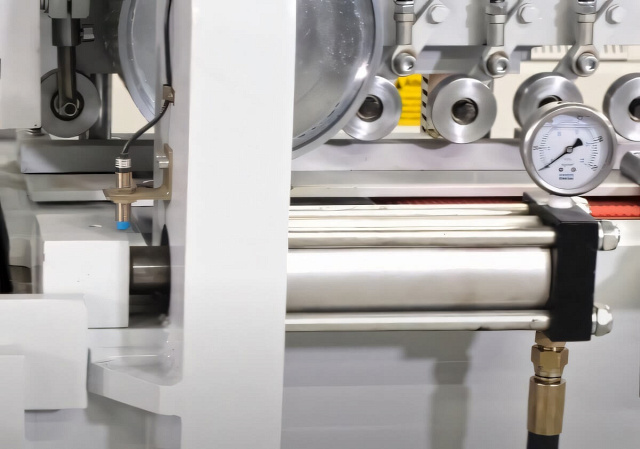

МОЩНЫЙ ГИДРОЦИЛИНДР ПРЕССОВАНИЯ

Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования.

Обеспечивается передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип.

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», прессования двух заготовок одновременно

ПРЕССОВАНИЕ ДВУХ ЗАГОТОВОК ОДНОВРЕМЕННО (КРОМЕ PSK 3100A)

За счет промежуточного выдвижного упора, расположенного на зубчатой рейке боковой базовой линейки в зоне набора, имеется возможность получать две сращенные плети различной длины с промежуточной торцовкой.

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», встроенная гидростанция

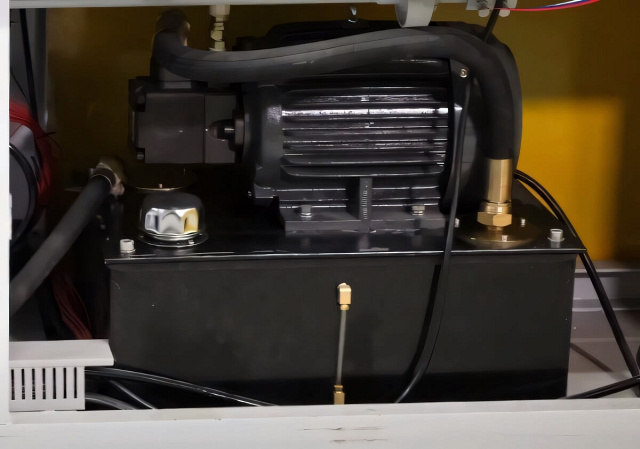

ВСТРОЕННАЯ ГИДРОСТАНЦИЯ

Удобно встроенная в станину гидростанция с аппаратурой управления и регулирования обеспечивает надежную работу пресса и удобство его транспортирования и монтажа.

Пресс для сращивания по длине Beaver мод. «3100A/160; «4500A/160; «6000A/160»; «9000A/160», пульт управления прессом

ПУЛЬТ УПРАВЛЕНИЯ ПРЕССОМ

Эргономичный пульт управления, расположенный в зоне работы оператора, обеспечивает удобство наладки и управления работой пресса.




Модель 3100А/160 4500А/160 6000А/160 9000А/160
Длина прессуемой заготовки, наибольшая, мм 3100 4500 6200 9000
Ширина прессуемой заготовки
Наименьшая, мм 40 40 40 40
Наибольшая, мм 160 (200,250*) 160 (200,250*) 160 (200,250*) 160 (200,250*)
Толщина прессуемой заготовки
Наименьшая, мм 10 10 10 10
Наибольшая, мм 80 80 80 80
Усилие прессования, кг 6000 6500 6500 6500
Диаметр торцовочной пилы, мм 305 350 350 350
Такт работы пресса, сек 20 20 20 20
Частота вращения привода конвейера, об/мин 680 680 680 680
Частота вращения привода подающего ролика, об/мин - 1350 1350 1350
Частота вращения привода торцовочной пилы, об/мин 2840 2840 2840 2840
Частота вращения привода гидростанции, об/мин 1500 1500 1500 1500
Мощность электродвигателя привода конвейера, кВт 0,75 0,75 0,75 0,75
Мощность электродвигателя подающих роликов, кВт - 0,2 0,2 0,4
Мощность электродвигателя торцовочной пилы, кВт 2,2 2,2 2,2 2,2
Мощность электродвигателя привода гидростанции, кВт 2,2 4 4 4
Общая установленная мощность, кВт 5,15 7,15 7,15 7,35
Рабочее давление в пневмосистеме, МПа (кг/см²) 0,6 (6) 0,8 (8) 0,8 (8)
Рабочее давление в гидросистеме, МПа
(кг/см²)
6 - 12
(60 - 120)
6 - 16
(60-160)
6 - 16
(60-160)
6 - 16
(60-160)
Габаритные размеры:
Длина, мм 4070 5700 7900 10 820
Ширина, мм 1320 1320 1320 1320
Высота, мм 1450 1480 1800 1480
Вес, кг 1370 2000 2400 3200
