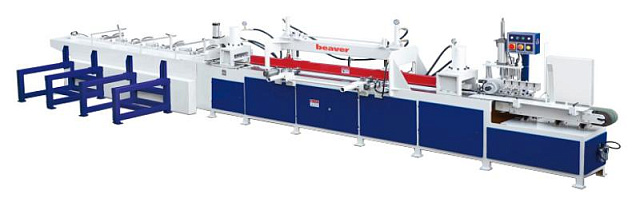

Автоматический пресс для сращивания древесины Beaver 150VS
Длина ламели на входе: до 2000 мм
Ширина ламели: 150 мм
Тип: полуавтоматический
- Высокая производительность, соответствующая требованиям современных деревообрабатывающих производств до 30 метров в минуту (зависит от длины заготовок на входе, количества резов)
- Пресс обслуживается одним оператором
- Неограниченная длина сращённой заготовки
- Возможность сращивать заготовки на входе до 2 метров
- Автоматическая укладка сращённых заготовок
НАЗНАЧЕНИЕ:
Автоматический пресс предназначен для сращивания короткомерных брусков и ламелей длиной от 150 мм до 2000 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер. Максимальная длина срощенной заготовки – не ограничена. Расположение шипов с заплечиками по отношению к пласти склеиваемых заготовок может быть горизонтальным и вертикальным.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Автоматическая шипорезная группа применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращённую заготовку заданного размера.

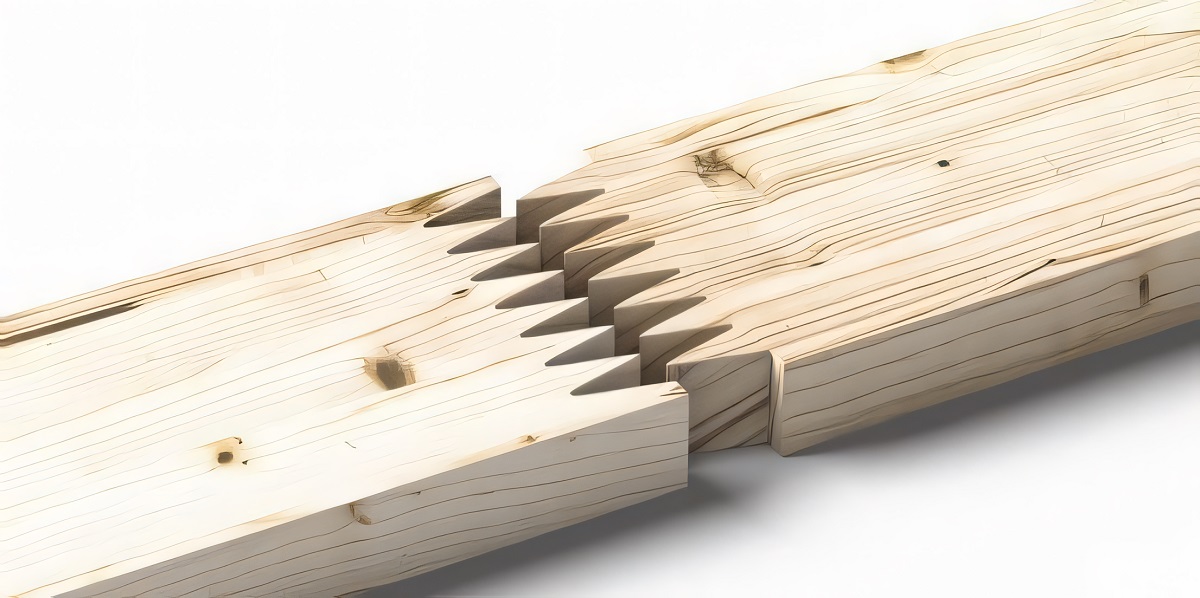

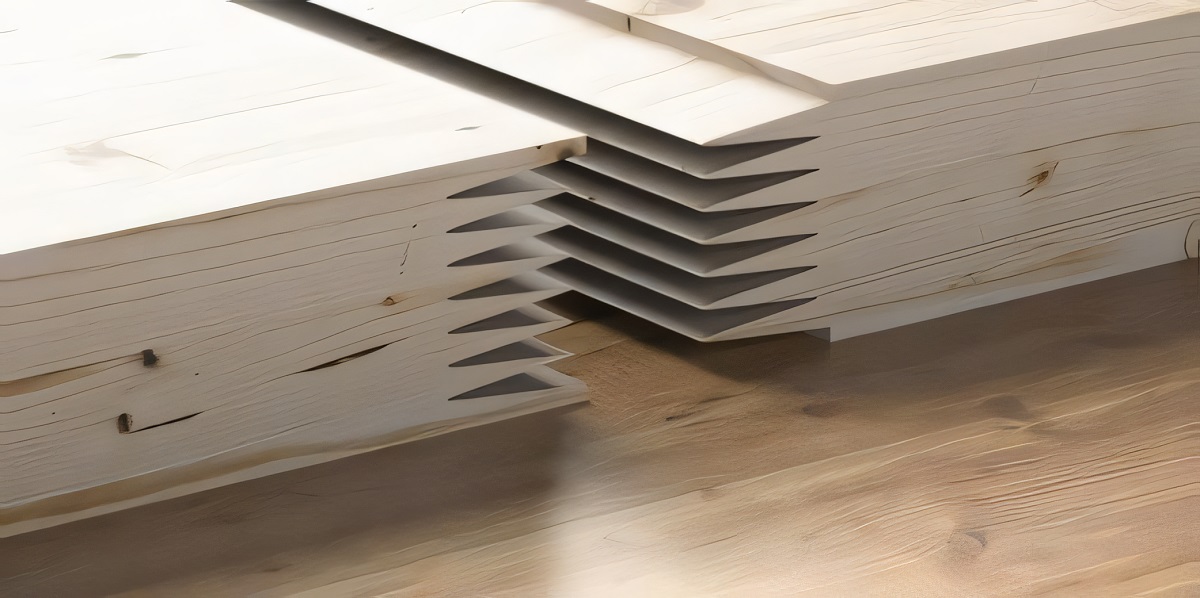

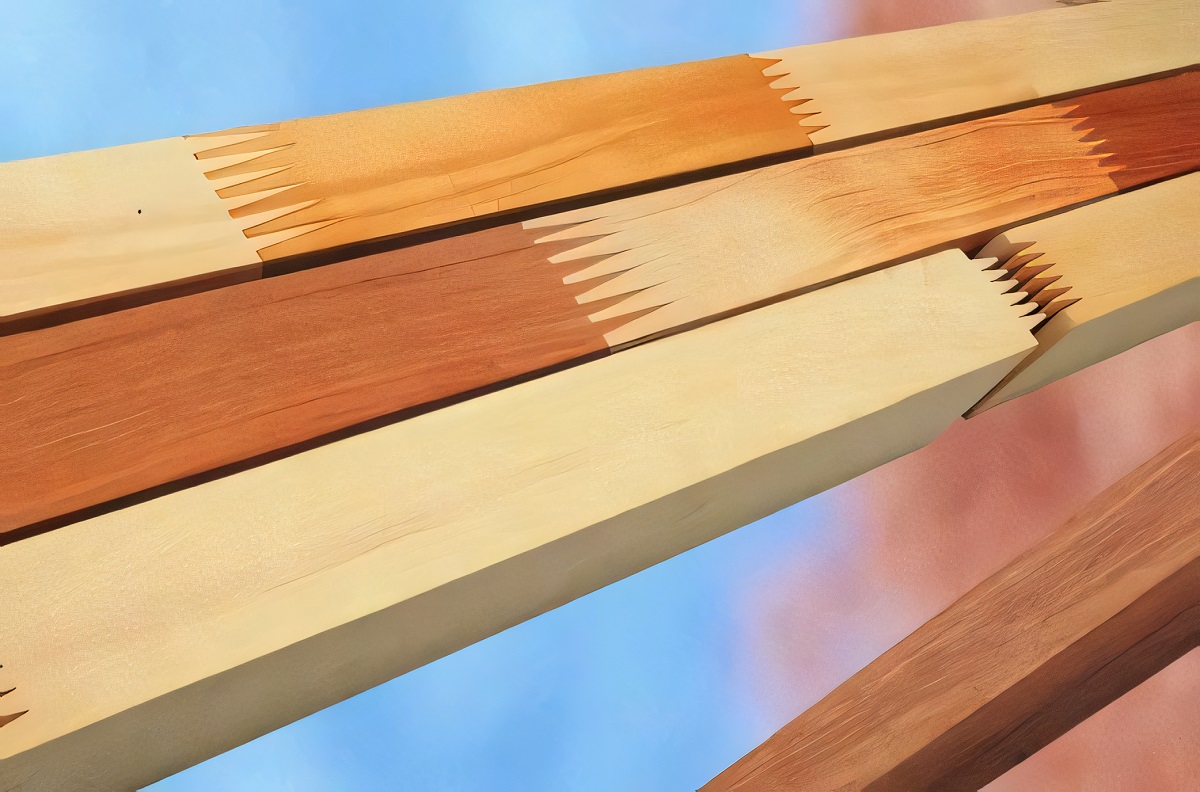

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:

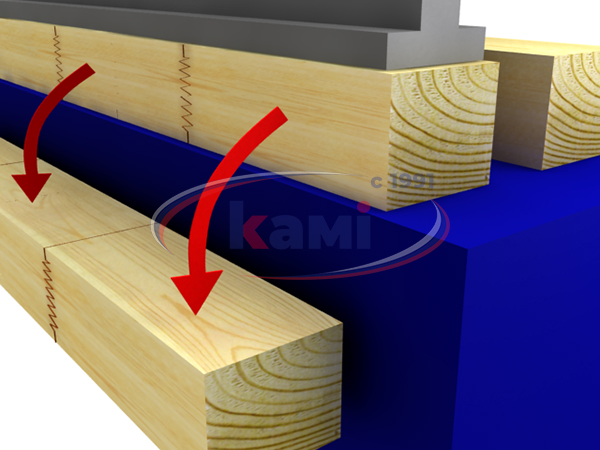

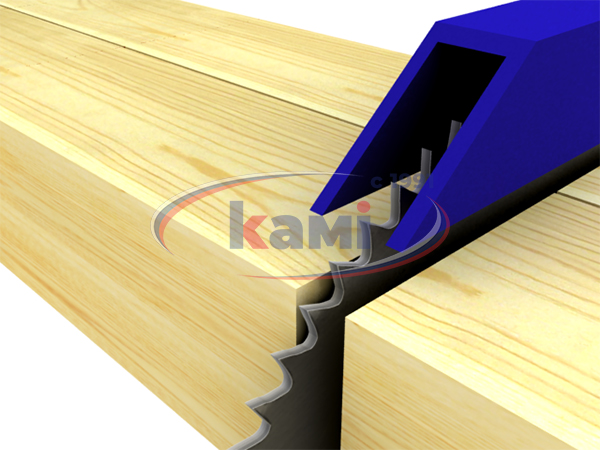

| 1. Стыковка заготовок с предварительным прессованием  | 2. Основное прессование | 3. Торцевание заготовки | 4. Выгрузка сращённой заготовки на приемные лучи  |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

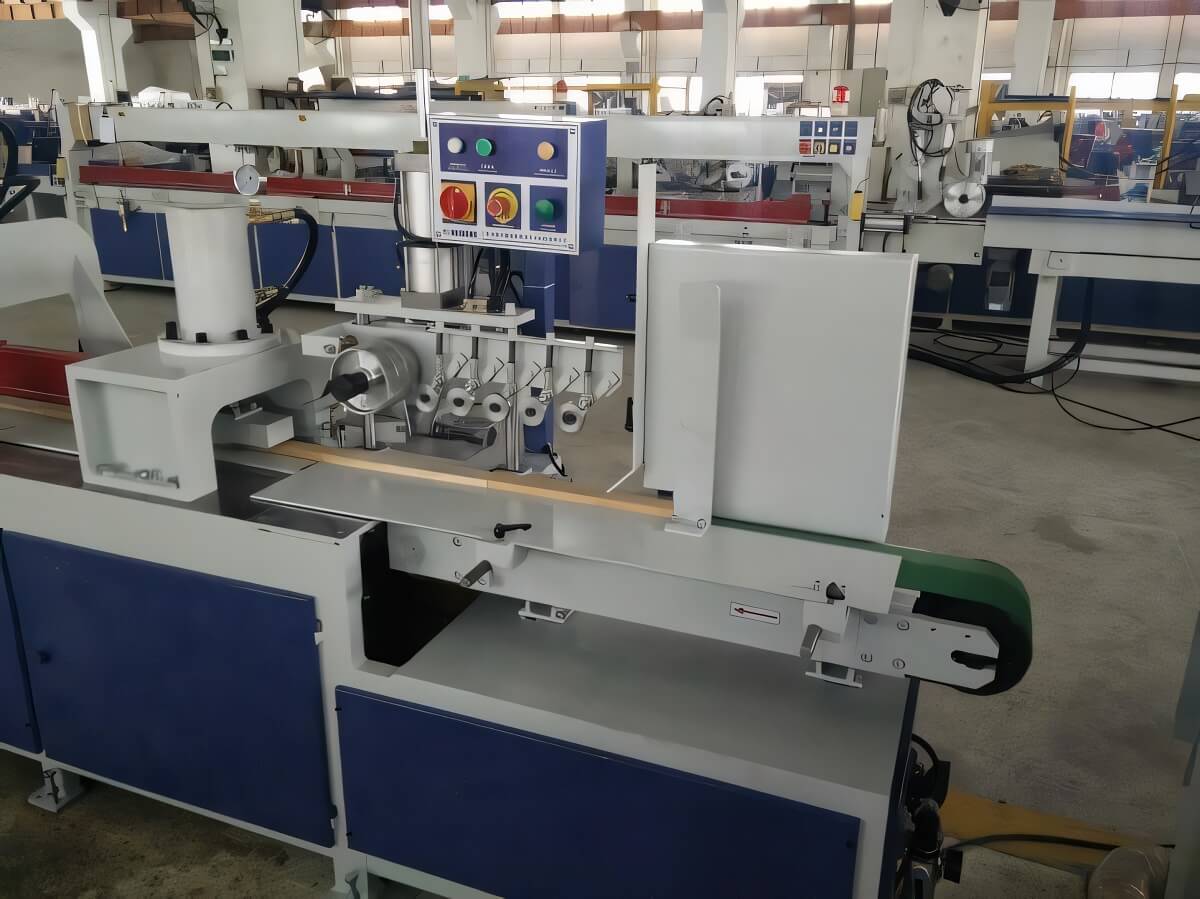

 | ПОДАЮЩИЙ КОНВЕЙЕР С МАГАЗИНОМ Осуществляет непрерывную подачу ламелей из магазина с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью. |

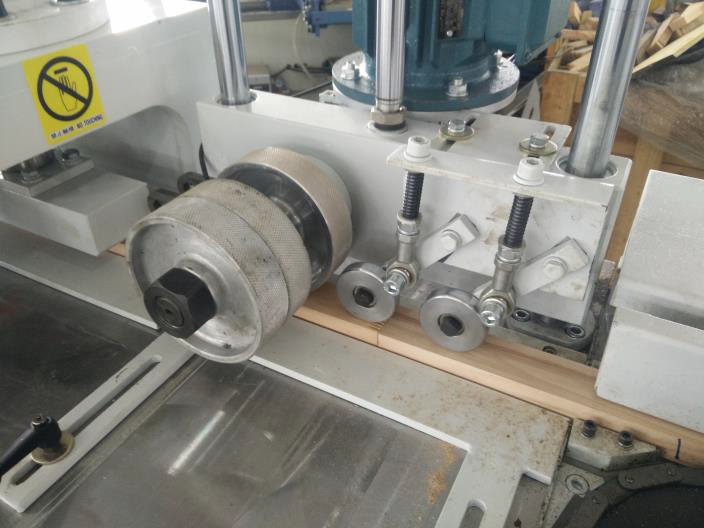

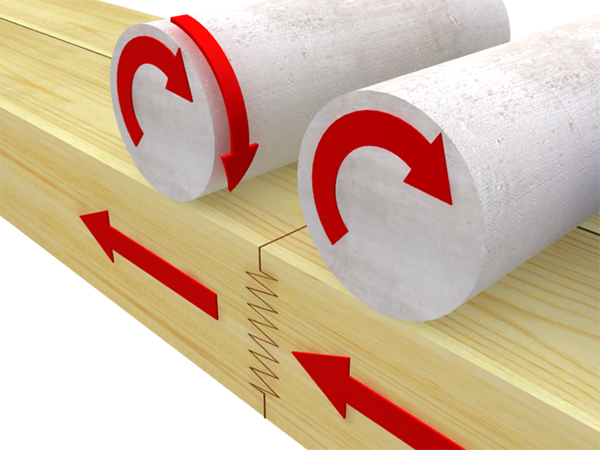

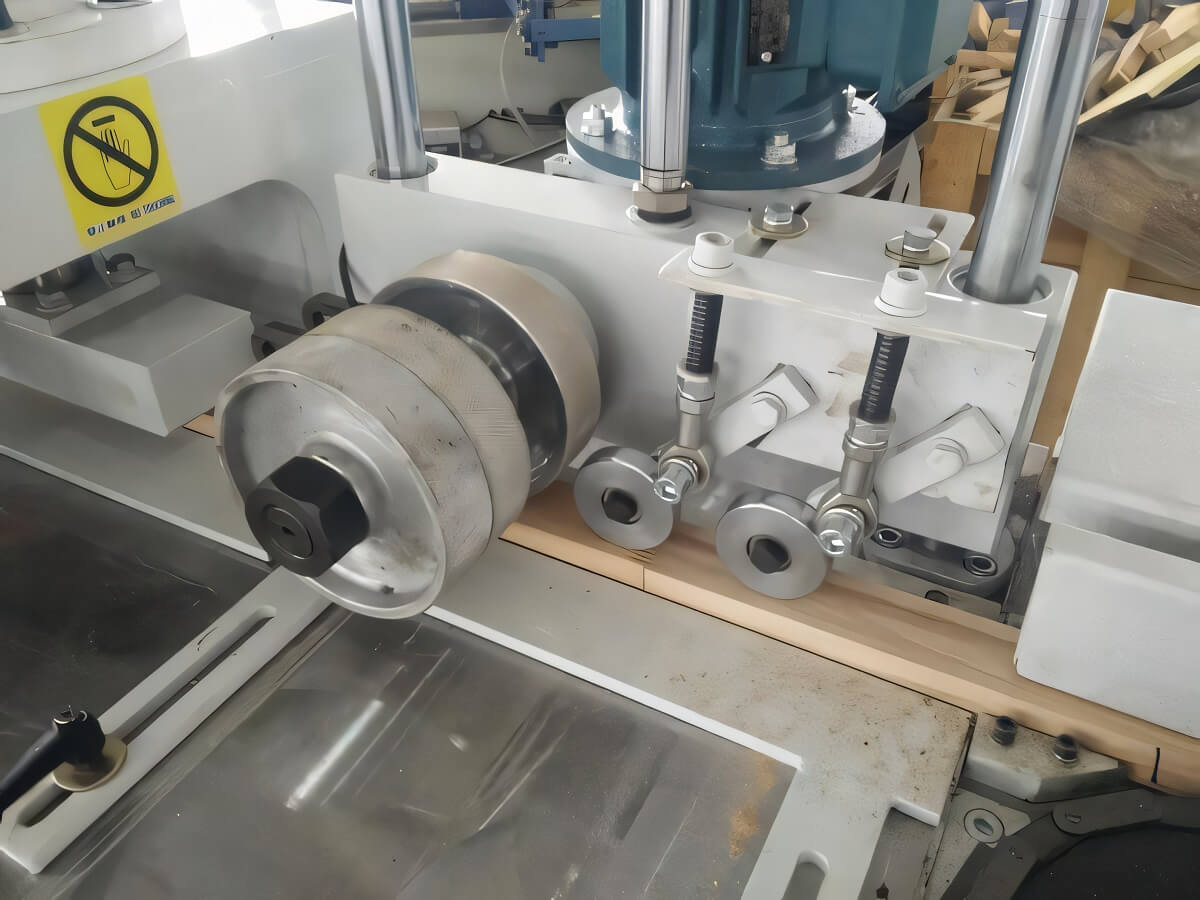

 | СИСТЕМА ПРЕДВАРИТЕЛЬНОГО ПРЕССОВАНИЯ Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводной ленты с механическими прижимами и приводных рифленых вальцов увеличенного диаметра. |

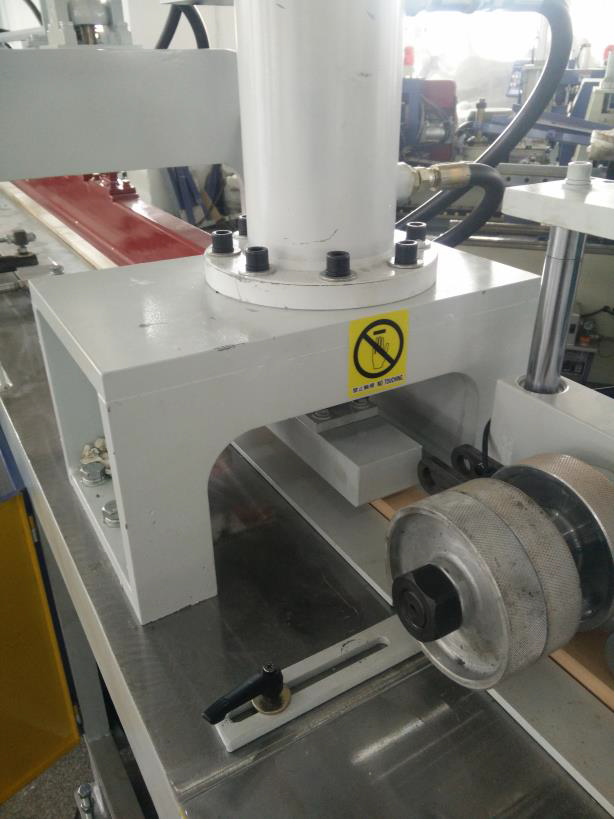

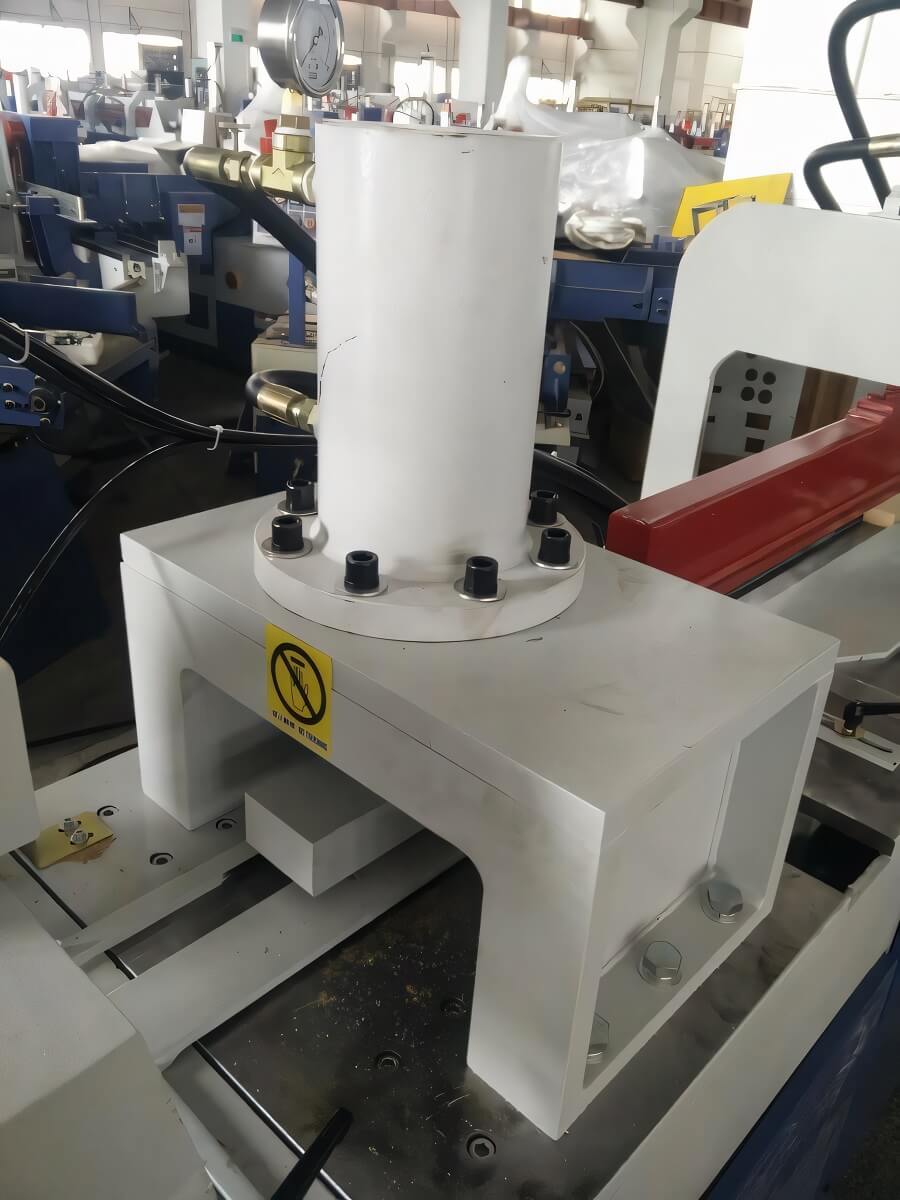

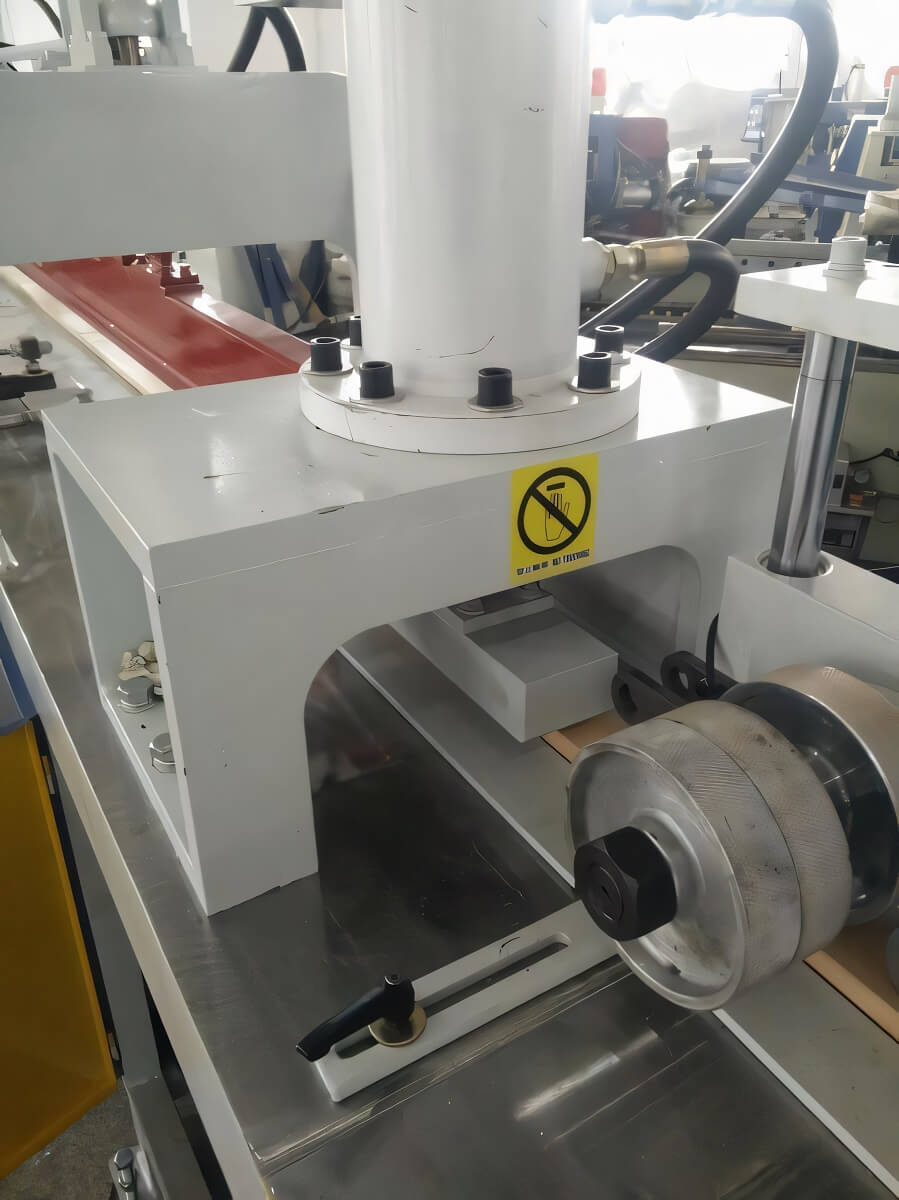

 | СТАЦИОНАРНЫЙ ГИДРОПРИЖИМ Обеспечивает полную неподвижность крайней ламели в процессе прессования. |
 | ПОДВИЖНЫЙ ГИДРОПРИЖИМ Установлен на передвижной площадке, создавая усилие прессования до 7 тонн. Благодаря такому усилию сращённая заготовка имеет максимальную прочность в местах соединения на минишип. |

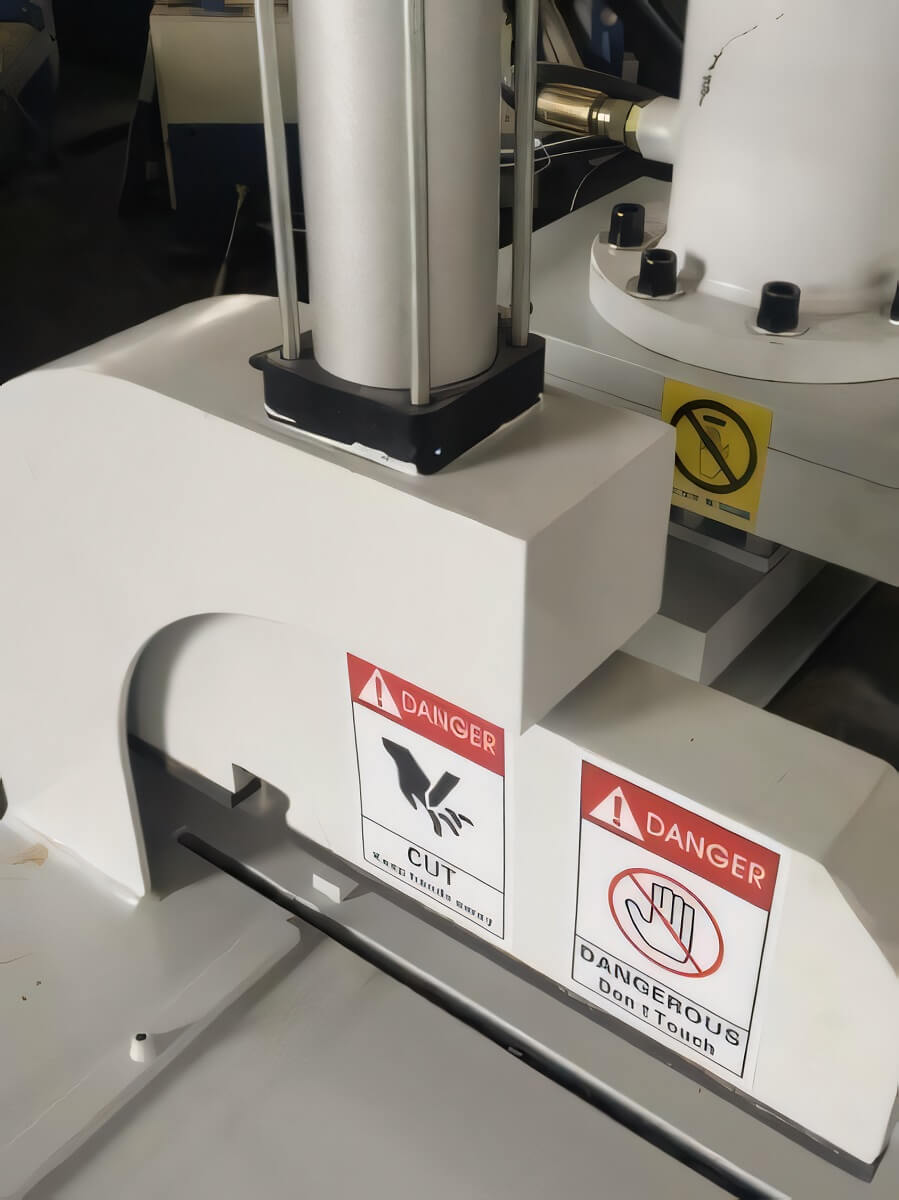

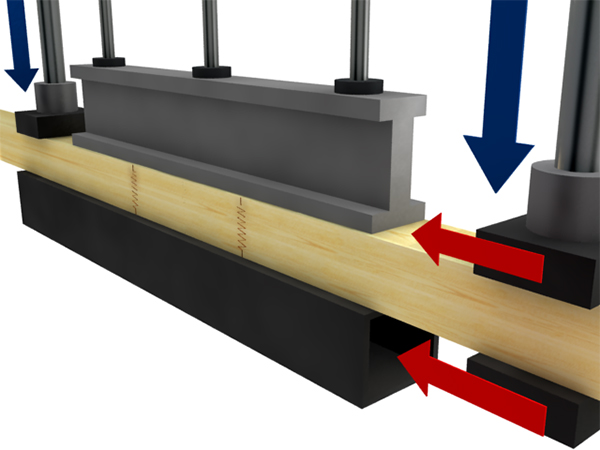

 | ФИКСАЦИЯ ЗАГОТОВКИ ПРИ ПРЕССОВАНИИ Стабильная фиксация в горизонтальной плоскости 2-мя пневмоцилиндрами и сверху мощной прижимной балкой с 2-мя гидроцилиндрами. |
 | ТОРЦОВОЧНЫЙ УЗЕЛ После достижения необходимой длины сращённая заготовка торцуется в размер пилой с нижним подъёмом. |

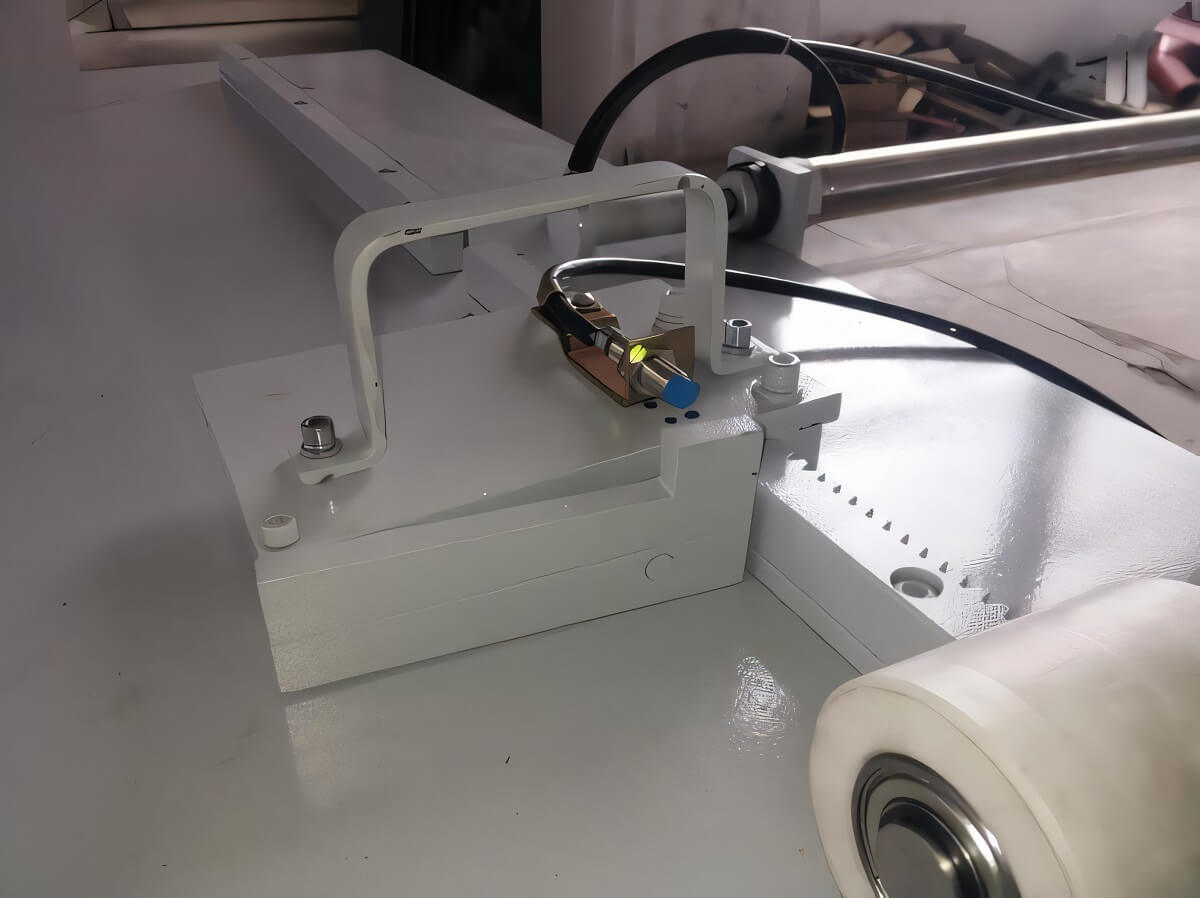

 | КОНЦЕВОЙ ДАТЧИК Определяет длину сращённой заготовки. Перемещается по зубчатой направляющей. В базовой комплектации приемный стол и направляющая рассчитаны под сращённую заготовку длиной до 6000 мм. |

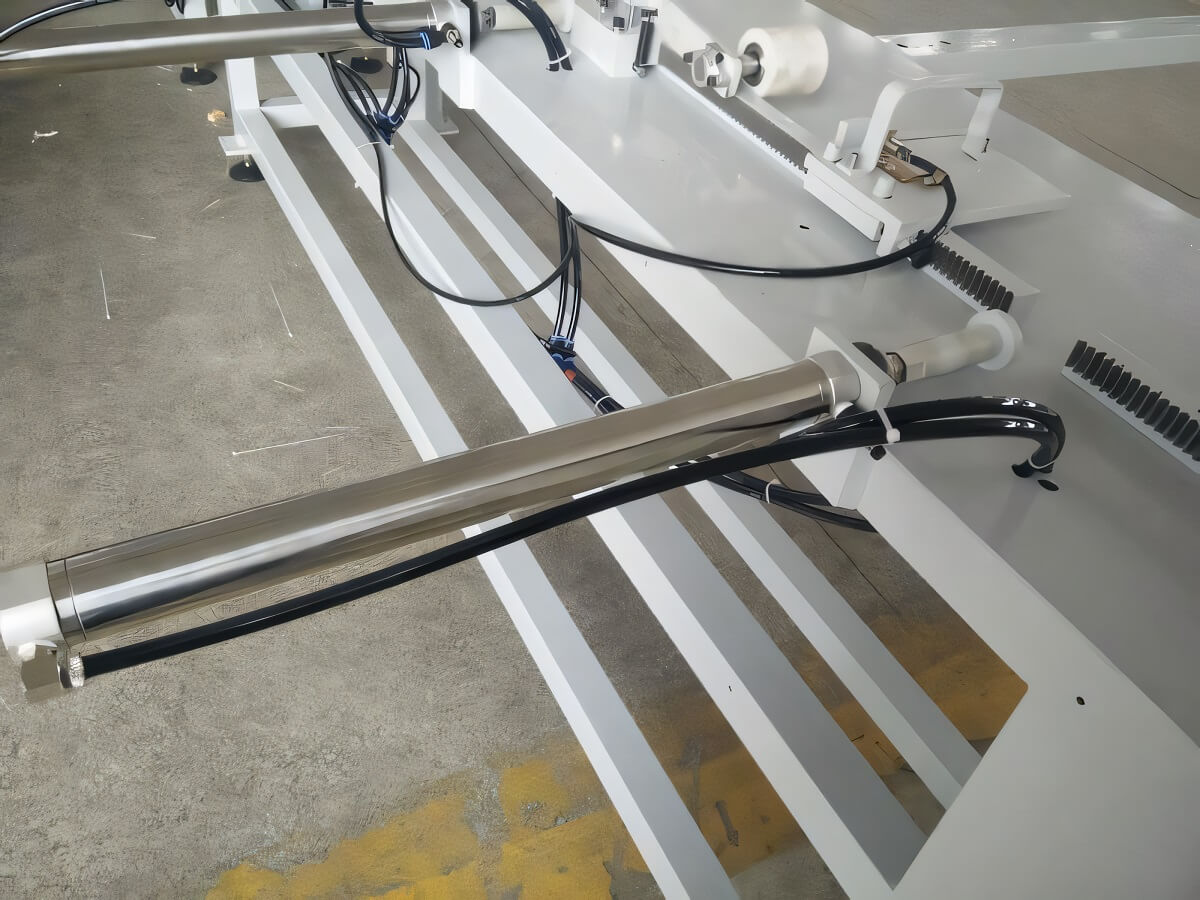

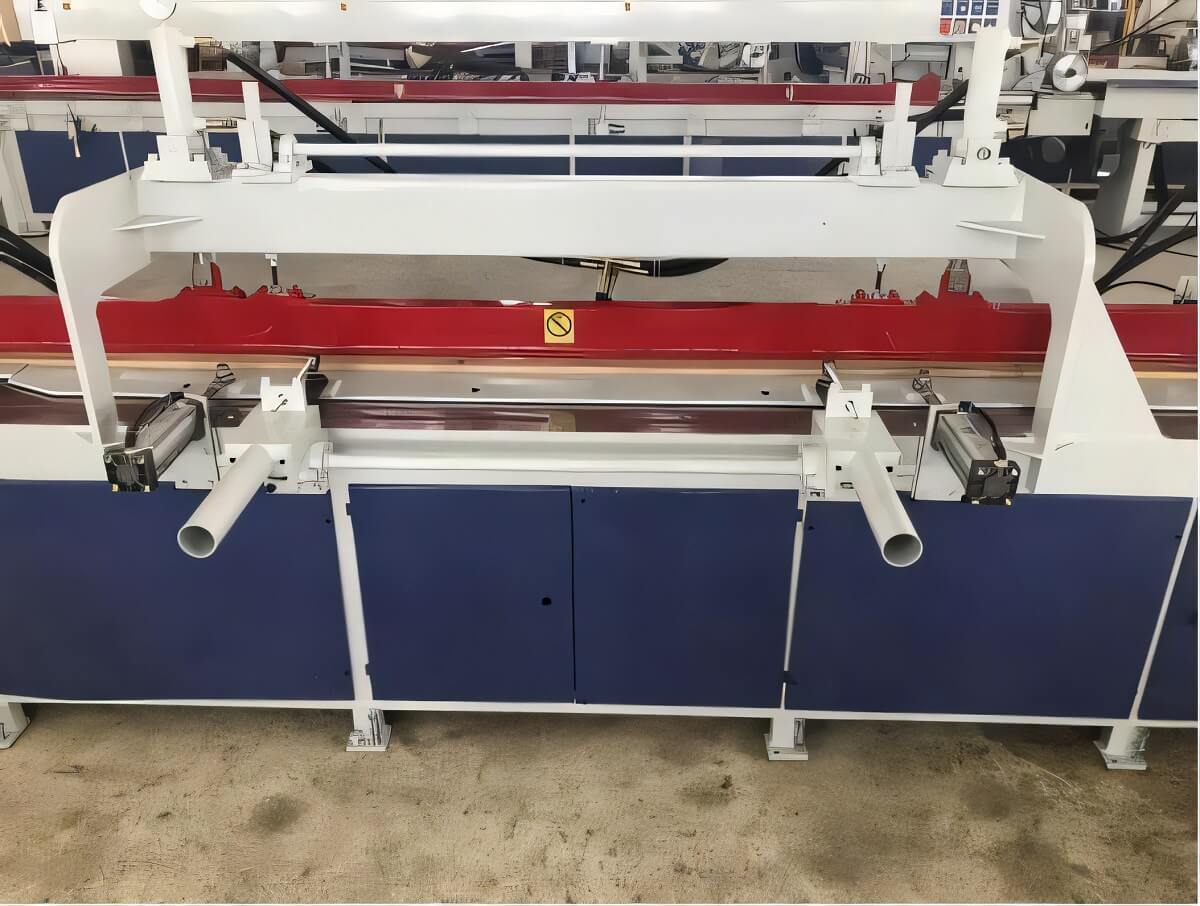

 | БОКОВЫЕ ТОЛКАТЕЛИ Оснащены мощными пневмоцилиндрами с рабочим ходом до 150 мм для быстрой выгрузки сращённой заготовки на приемный стол. |

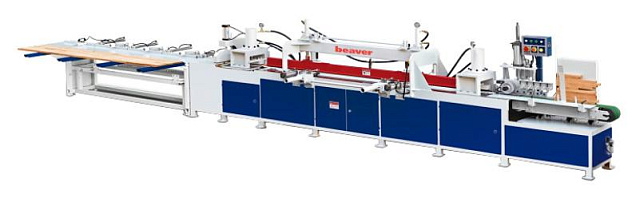

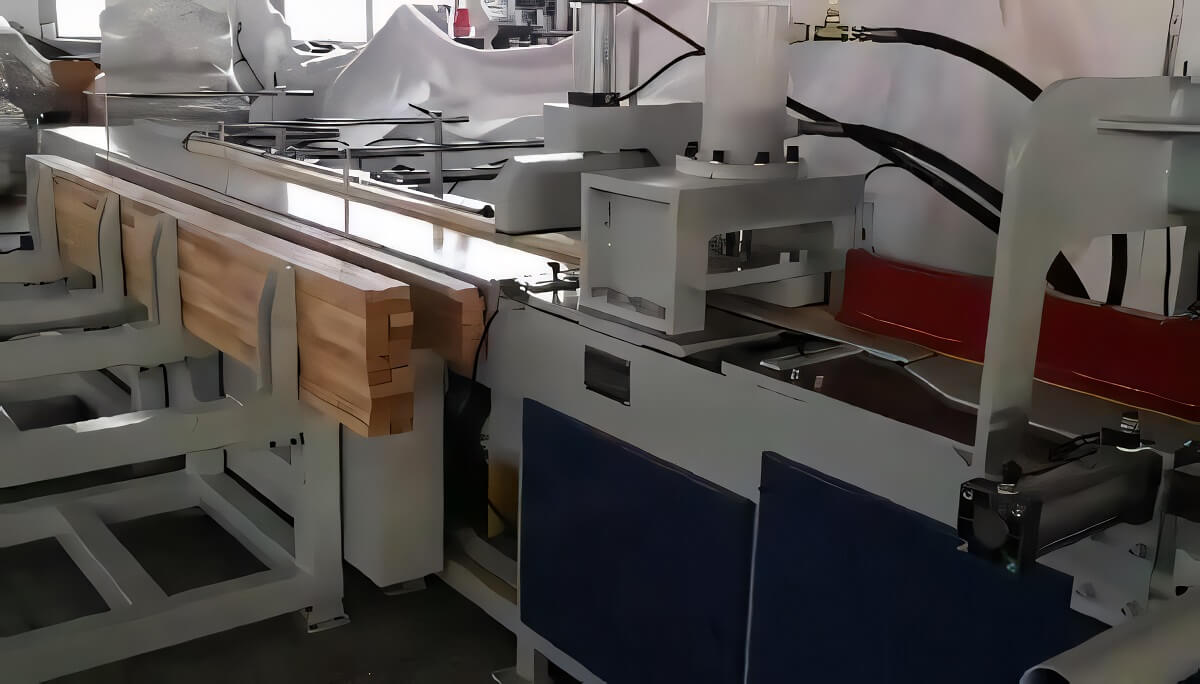

 | АВТОМАТИЧЕСКИЙ УКЛАДЧИК Позволяет автоматизировать процесс выгрузки сращённых заготовок, исключая 2 человек на приемке заготовок. |
