Горизонтальный обрабатывающий центр KMT KHL 80

Код товара: МТ 424773
Поделиться
139 294 667
154 771 850 KZT
-10%
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
KMT
Китай
Другие модели:
KHL 50 KHL 63 KHL 100 KHL 125
  • Размер стола
    800 x 800 мм
  • Потребляемая мощность
    70 кВт
  • Тип направляющих
    Качения
  • Вес
    24 000 кг
Преимущества
  • Обработка с 4-х сторон за 1 установ!
  • Система ЧПУ FANUC
  • Шпиндель до 10 000 об/мин
  • Точность позиционирования 0,015 мм
  • Повторяемость 0,008 мм
Назначение

Горизонтальные обрабатывающие центры KMT KHL позволяют вести комплексную механическую обработку поверхностей заготовки операциями*:

  • фрезерование;
  • растачивание;
  • сверление;
  • рассверливание;
  • зенкование;
  • нарезание резьб.


* Горизонтальные обрабатывающие центры серии KHL способны за один установ обрабатывать деталь с четырёх сторон.
Область применения

Горизонтальные обрабатывающие центры серии KHL широко используется в производстве пресс-форм, авиастроительной, автомобильной, машиностроительной и других отраслях для обработки различных корпусных деталей.

Изготовление пресс-форм и штампов высокого качества

Пресс-формы Штампы Вырубной штамп для металла
Инструментальное производство

Инструментальные оправки Фрезы червячные Резьбонакатные ролики
Авиационная промышленность

Детали для ИЛ 76 Авиационный двигатель Элементы корпуса самолёта
Двигателестроение

Автомобильный двигатель Турбореактивный двигатель Силовой агрегат автомобиля
Машиностроение

БелАЗ Комбайны Ростсельмаш Перегружатель Caterpillar MH3295
Автомобильная промышленность

Детали автомобиля Элементы двигателя Распредвалы
Схемы обработки
Фрезерование канавок и пазов Фрезерование канавок и пазов Фрезерование уступов Фрезерование уступов Фрезерование канавок и пазов дисковой фрезой Фрезерование канавок и пазов дисковой фрезой Фрезерование канавок и пазов дисковой фрезой Фрезерование канавок и пазов дисковой фрезой Торцевое фрезерование Торцевое фрезерование Фрезерование уступов Фрезерование уступов Фрезерование уступов Фрезерование уступов Торцевое фрезерование Торцевое фрезерование Фрезерование отверстий и карманов (расфрезеровывание отверстия) Фрезерование отверстий и карманов (расфрезеровывание отверстия) Фрезерование шпоночного паза Фрезерование шпоночного паза Торцевое фрезерование Торцевое фрезерование Фрезерование Т-образного паза Фрезерование Т-образного паза
Конструктивные особенности

Рамная конструкция с двумя колоннами. Значительно увеличена устойчивость к крутящим нагрузкам.

Колонная конструкция

Компактная конструкция с высокой жесткостью, оптимизированная компановка.

Конструкция станка

Основа станка выполнена из цельнолитой Т-образной станины высокой прочности и точности.

Тело станка спроектировано с использованием анализа метода конечных элементов, обеспечивая необходимую сохранность статичности, динамической жёсткости и точности.

Дополнительная жесткость / твердость достигается заполнением узлов станка виброгасящим материалом.

Станина

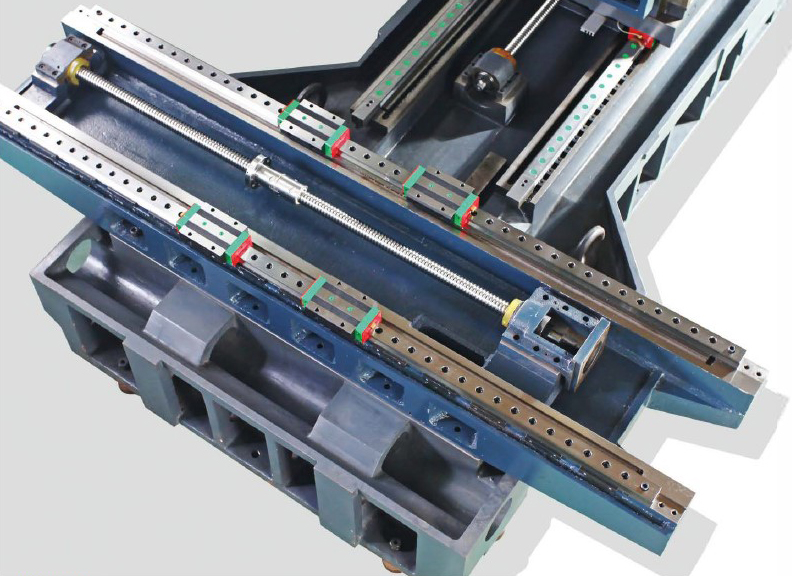

По осям X, Y, Z установлены роликовые направляющие HIWIN (Тайвань) усиленной конструкции.

Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2–4 раза и увеличивающими нагрузку.

Роликовые направляющие имеют функцию самосмазывания, на них нанесена консистентная смазка, обеспечивающая длительное смазывание.

Направляющие

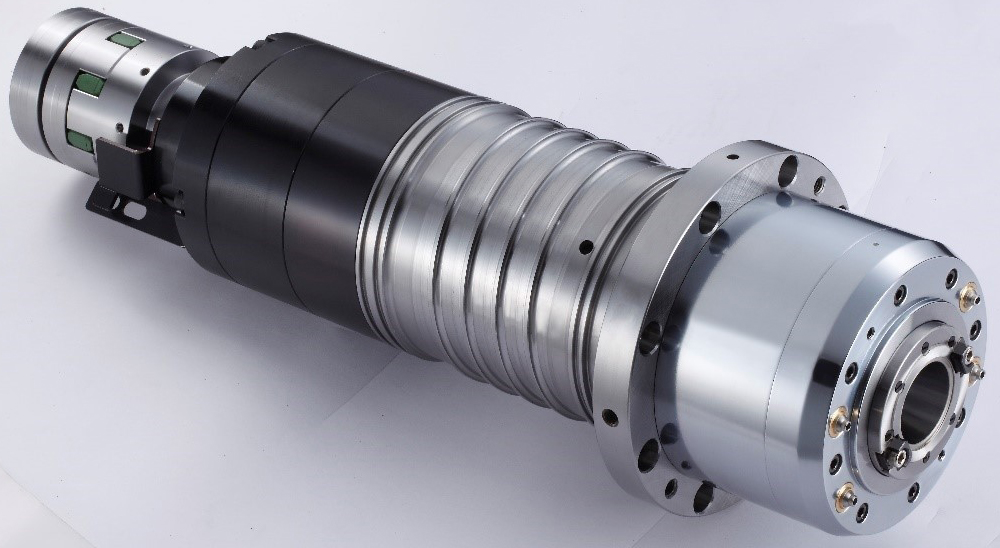

Шпиндель оборудован современной технологией термокомпенсации, повышающей точность станка.

Охлаждение шпинделя осуществляется маслом с постоянной температурой, обеспечивая низкую тепловую деформацию.

Шпиндель

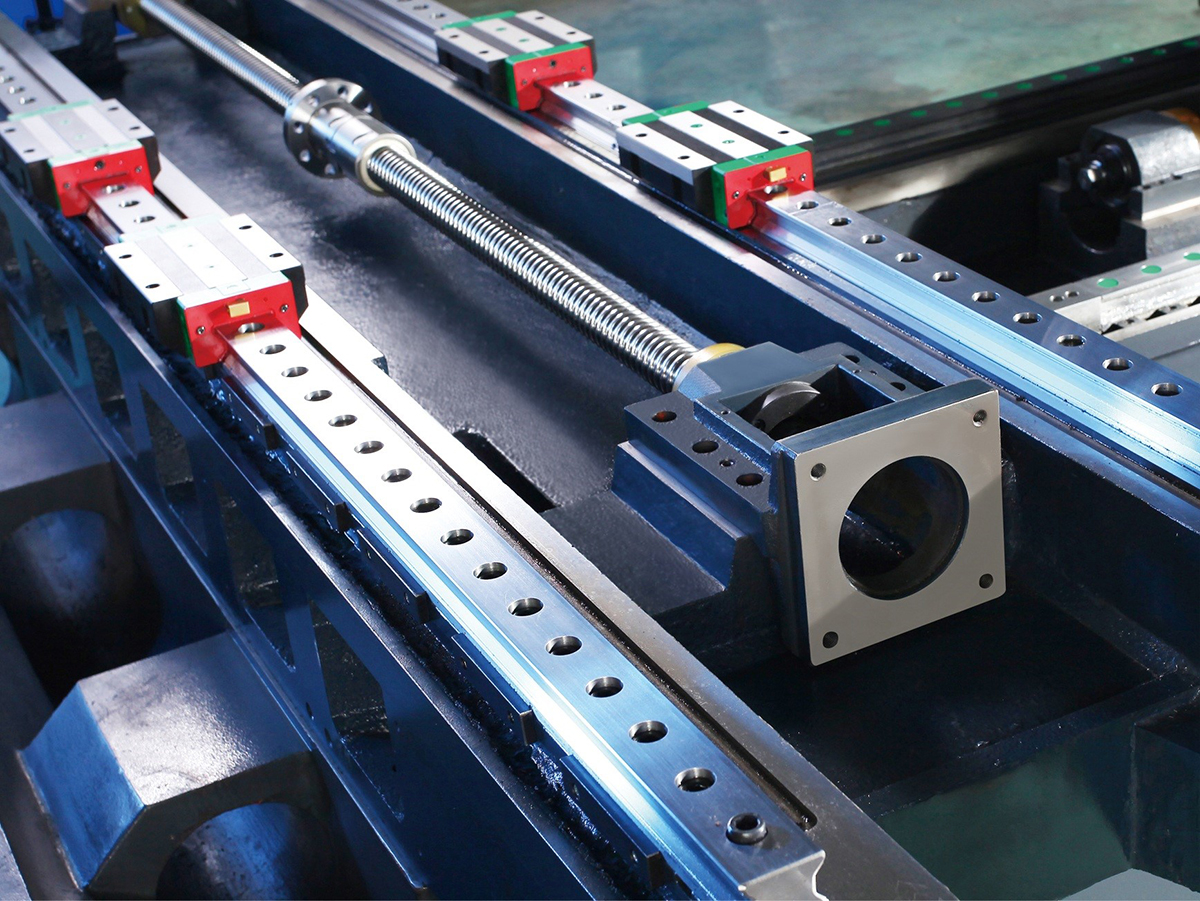

Для всех осей используются высокоточные ШВП с подшипниками NSK-Япония.

Обеспечивается высокая точность:

  • Точность позиционирования ±0,01 мм;
  • Повторяемость ±0,006 мм.
Механизм подачи
Комплектация
Стандартная
Система ЧПУ Fanuc
Система смены инструмента
Шнековый удалитель стружки
Система подачи СОЖ
Автоматическая система смазки
Защита направляющих X, Y, Z
Теплообменник электрошкафа
Лампа освещения
Система охлаждения шпинделя
ШВП с внутренним охлаждением
Жесткое нарезание резьбы
Полное ограждение
Лампа-индикатор состояния
Инструментальный набор
Опоры
Документация на русском языке
Дополнительная
ZF-редуктор
Паллетная система
Система измерения инструмента
Система измерения детали
Оптические линейки по осям X, Y, Z
Подача СОЖ через шпиндель
Система ЧПУ Siemens
Магазин инструмента на 60 / 80 / 120 / 160 позиций
Уловитель масляного тумана
Водяной и воздушный пистолет
Кондиционер электрошкафа
Индексация стола 0,001°
Оптические линейки (3 оси Heidenhain)
Увеличение мощности шпинделя
Изменение размеров Т-образного паза
Рабочий стол с резьбовыми отверстиями
Высокоскоростной шпиндель
Система охлаждения с увеличенным давлением
Масляный сепаратор
Автоматическая дверь
Увеличение объема памяти программ
CE комплектация
Конус шпинделя CAT
Отличительные особенности станков серии KHL
  • В проектировании горизонтальных обрабатывающих центров заложены новейшие технологии, которые позволяют добиться высокой точности, скорости обработки, жесткости конструкции.
  • Шпиндель расположен в центре колонны, что обеспечивает оптимальную симметрию и соотношение нагрузок по всем осям.
  • По требованию заказчика возможно различное исполнение привода шпинделя: ZF-редуктор, ременный привод и прямой привод.
  • Система ЧПУ FANUC - самая распространённая в мире система. Является одной из самых стабильных. Она отлично справляется с контролем качества и точностью производства и идеально подходит для управления обработкой разнообразных сложных задач. Легко найти операторов, сервис по всей России, запасные части в наличии на складах.
  • Шарико-винтовые пары применяются только с внутренним охлаждением маслом. Установлены датчики термостабилизации, благодаря чему достигаются высокие показатели точности.
  • На станках применяются японские комплектующие: роликовые направляющие HIWIN (Тайвань), гидравлика DAIKIN, шпиндель-мотор ZF (Германия).
Модель
KHL 80
МТ 424773
ЦЕНА
154 771 850 KZT
ЦЕНА ПО АКЦИИ
139 294 667 KZT
Точность позиционирования, мм
0,012
Повторяемость, мм
0,008
Точность индексации поворотного стола, с
1 (0,001* опция)
По оси X, мм
1400
По оси Y, мм
1050
По оси Z, мм
1050
Расстояние от центра шпинделя до поверхности стола, мм
100 - 1000
Расстояние от центра стола до поверхности шпинделя, мм
140 - 1040
Тип направляющих
Качения
Быстрые перемещения X / Y / Z, м/мин
30
Скорость подачи (X/Y/Z), мм/мин
1 - 10 000
Диаметр инструмента (макс.), мм
400
Длина инструмента (макс.), мм
115
Время смены инструмента, сек.
5,5
Вес инструмента (макс.), кг
20
Кол-во инструмента магазина, шт
40
Давление воздуха, кг/см2
6
Максимальный диаметр инструмента при пустых соседних гнездах, мм
250
Частота вращения, об/мин
4500
Конус
BT50
Мощность двигателя шпинделя (пост. / 30 мин), кВт
18,5 / 22
Макс. крутящий момент шпинделя, Нм
786 / 1050
Тип привода шпинделя
ZF-редуктор
Мощность серво-двигателей по осям X / Y / Z, кВт
7 / 7 / 7
Система ЧПУ
Fanuc / Siemens
Размер стола, мм
800 x 800
Макс. нагрузка, кг
1600
Размер Т-образного паза, мм
5 x 22 x 160
Потребляемая мощность, кВт
70
Объём бака СОЖ, л
1000
Длина, мм
8200
Ширина, мм
5800
Высота, мм
4700
Вес, кг
24 000
