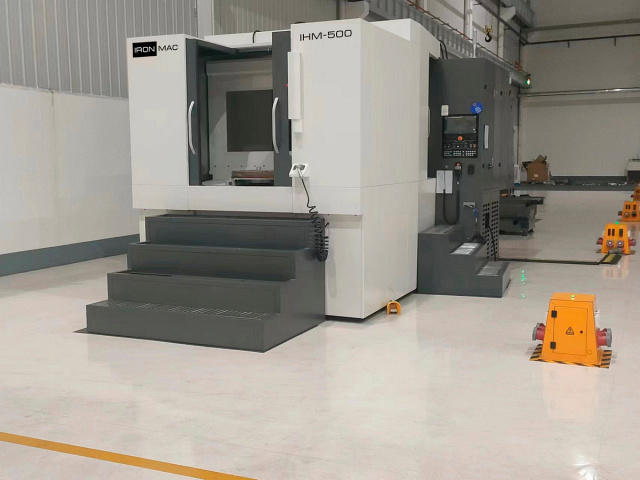

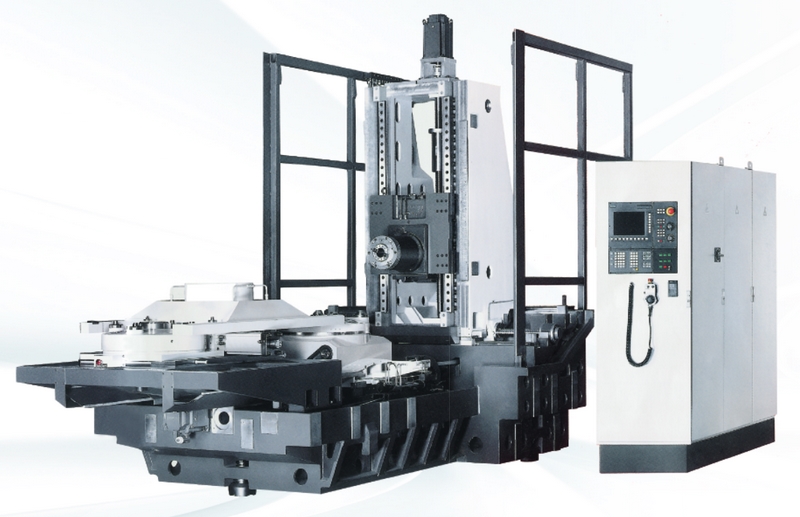

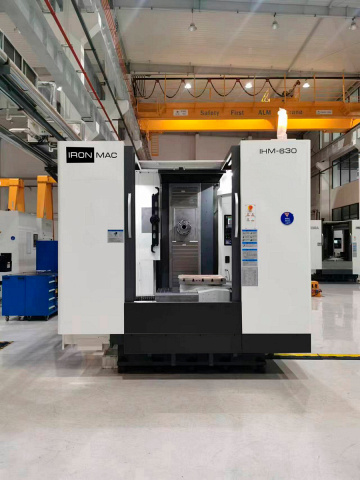

Горизонтально-фрезерные центры IRONMAC IHM
Код(ы) товара: МС 424932
Шеф-монтаж:
индивидуально
Гарантия:
12 месяцев
Тип направляющих: качения
Размер рабочего стола: 500 x 500 - 630 х 630 мм
Мощность: 35 - 50 кВт
Вес: 7500 - 20 000 кг
Преимущества
- Одновременная работа в 4-х осях

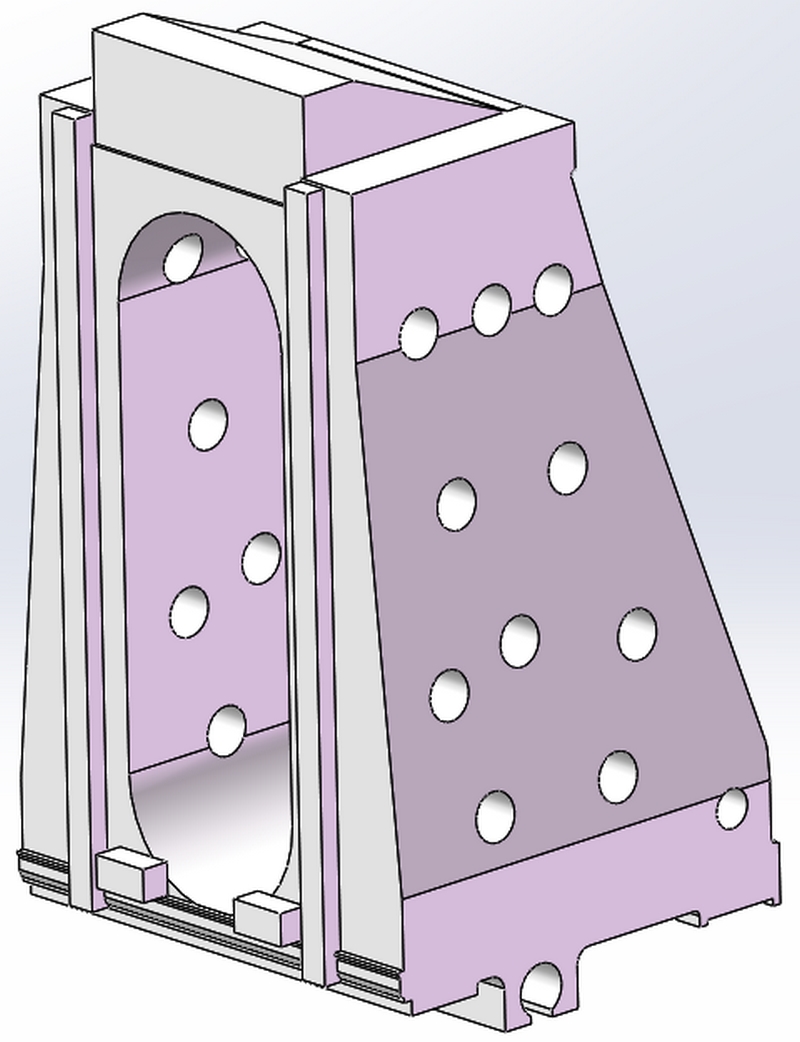

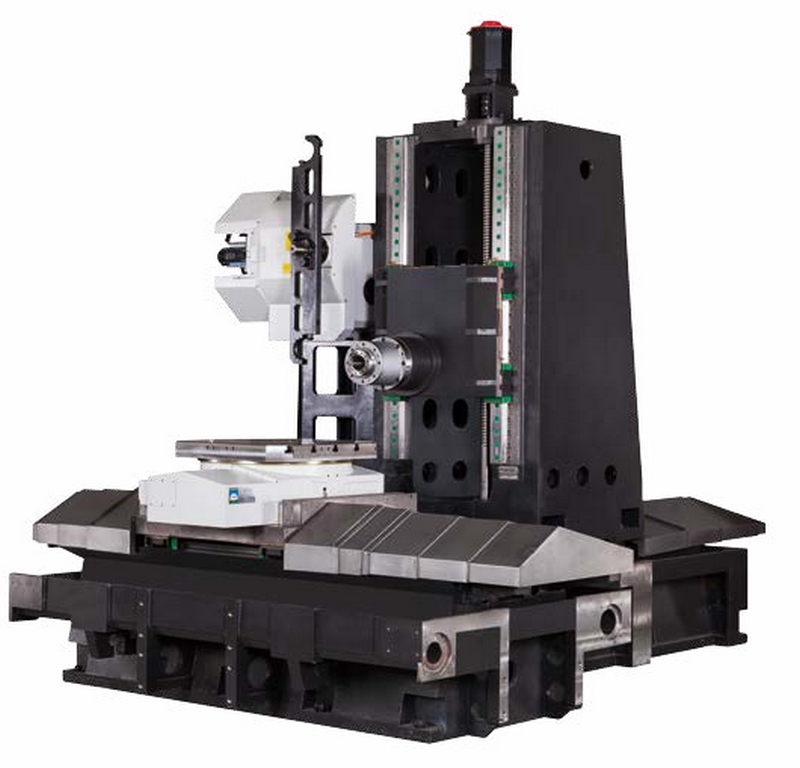

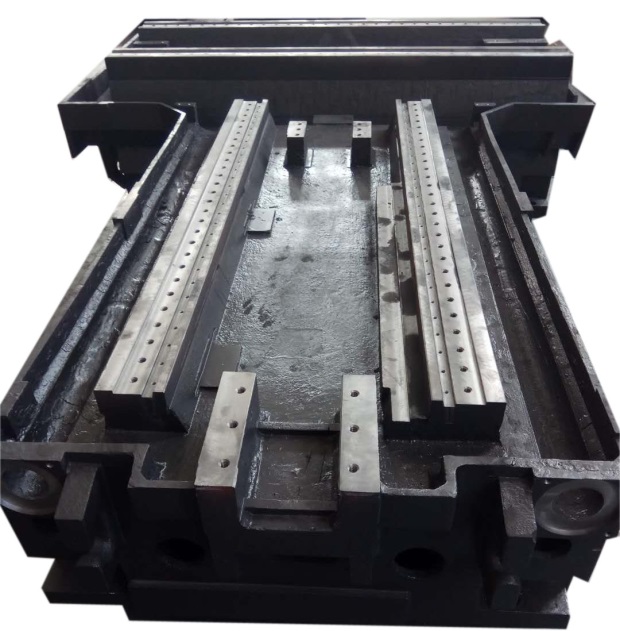

- Конструкция станины с подвижной колонной

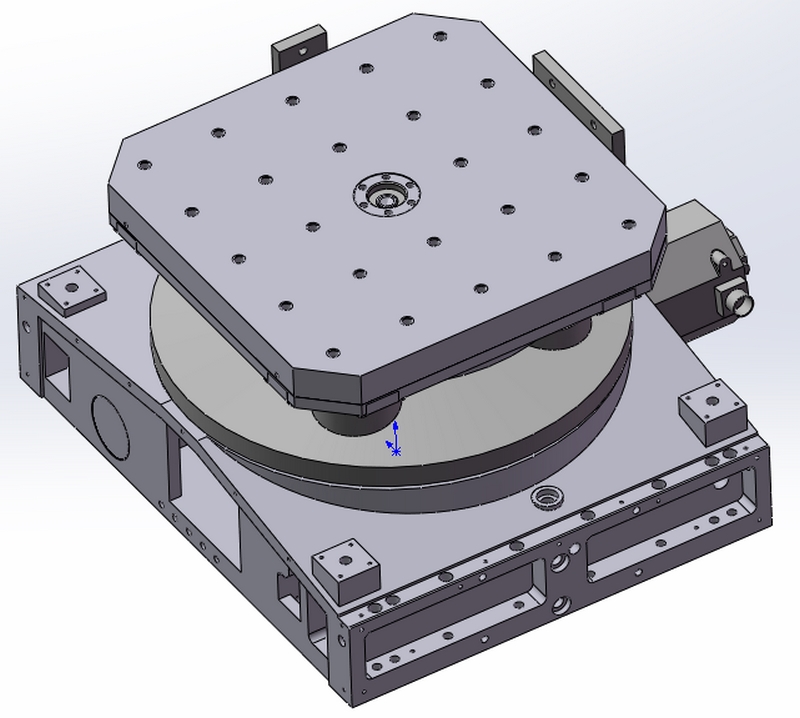

- Индексация поворота стола 0,001°
- Возможность как высокоскоростной, так и тяжёлой обработки
- Долговечность - средний срок службы более 8 лет
О товаре
Характеристики
Модель
IHM-500L
IHM-500
IHM-500 APC

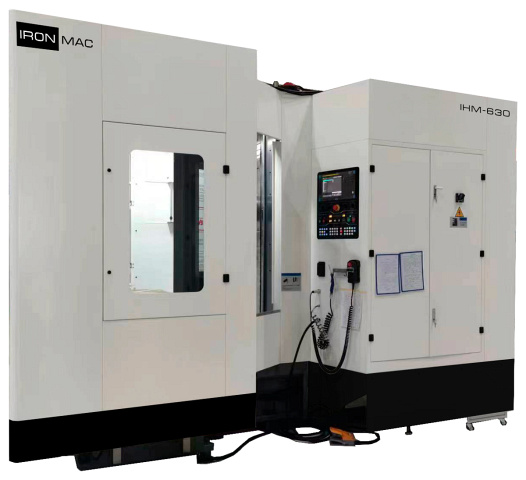

IHM-630
IHM-630 APC
Точность позиционирования, мм
0,01
0,01
0,01
0,01
0,006
Повторяемость, мм
0,005
0,005
0,005
0,005
0,003
Точность индексации поворотного стола, с
0,001
0,001
0,001
0,001
0,001
По оси X, мм
800
800
800
1000
1100
По оси Y, мм
600
650
650
800
900
По оси Z, мм
600
800
800
800
1000
Расстояние от центра шпинделя до поверхности стола, мм
40 - 640
100 - 750
100 - 750
100 - 900
50 - 950
Расстояние от центра стола до поверхности шпинделя, мм
158 - 758
150 - 950
150 - 950
150 - 950
200 - 1200
Тип направляющих
Качения
Качения
Качения
Качения
Качения
Быстрые перемещения X / Y / Z, м/мин
30 / 30 / 30
32 / 32 / 32
32 / 32 / 32
24 / 24 / 24
60 / 60 / 60
Скорость подачи (X/Y/Z), мм/мин
8000
12 000
12 000
10 000
12 000

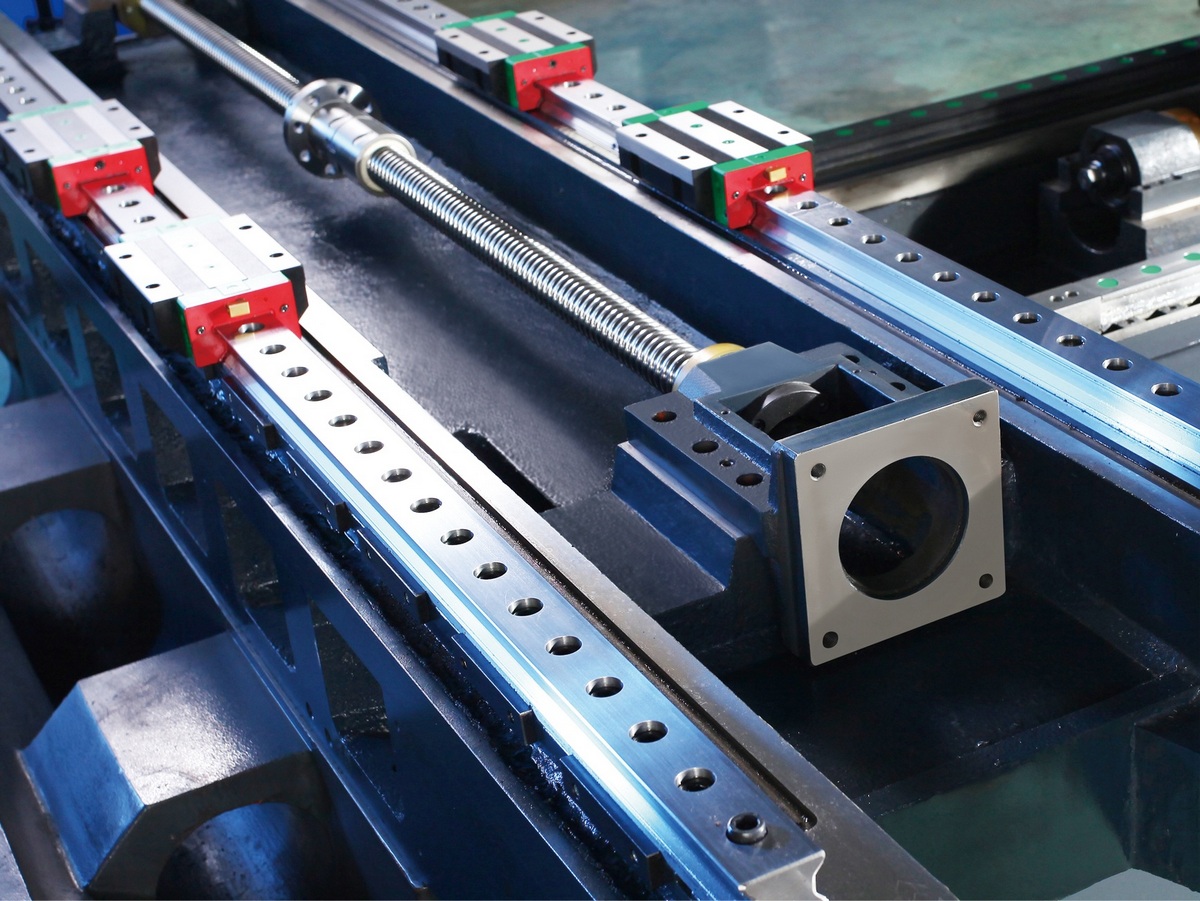

Ширина роликовых направляющих по осям X/Y/Z, мм
55 / 55 / 55
55 / 55 / 55
55 / 55 / 55
55 / 55 / 55
55 / 55 / 55
Диаметр ШВП, мм
40
40
40
50
50
Диаметр инструмента (макс.), мм
200
112
112
112
125
Длина инструмента (макс.), мм
300
400
400
350
400
Время смены инструмента, сек.
3,4
3,4
3,4
3,7
3,7
Вес инструмента (макс.), кг
18
25
25
25
25

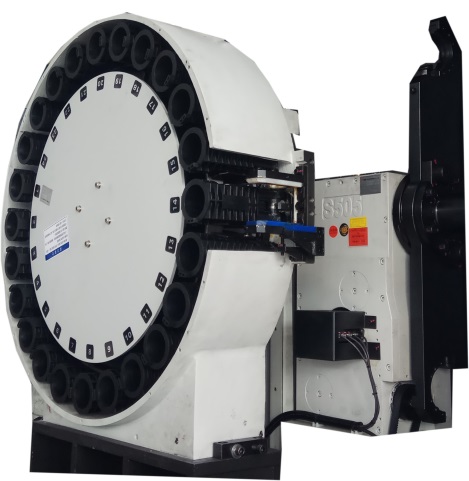

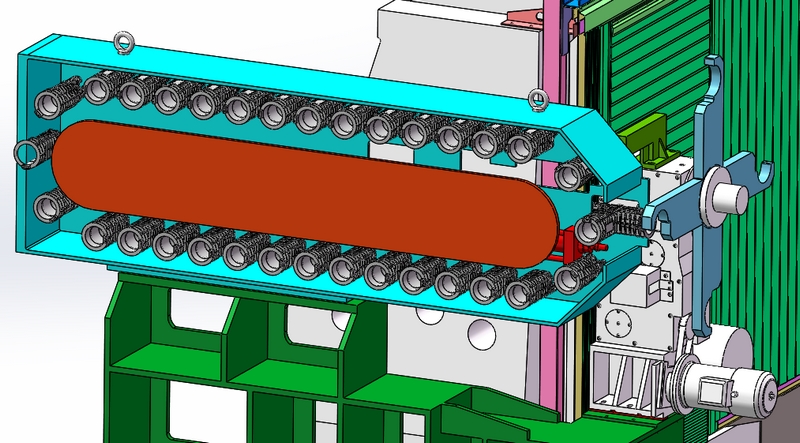

Кол-во инструмента магазина, шт
30
24
24
24
45
Давление воздуха, кг/см2
5 - 6
5 - 6
5 - 6
5 - 6
5 - 6
Максимальный диаметр инструмента при пустых соседних гнездах, мм
250
250
250
220
250
Частота вращения, об/мин
6000
4000
4000
3000
6000

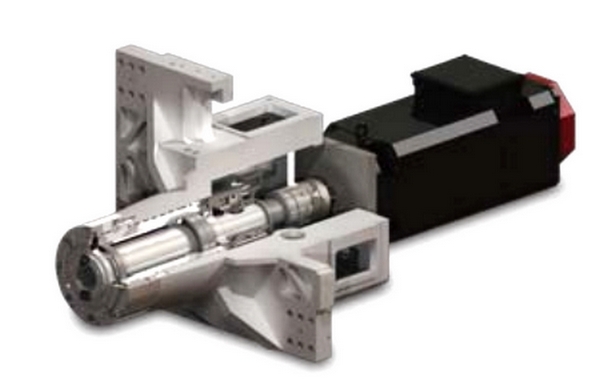

Шпиндель
OKADA / Volis
CELLS / KENTURN
CELLS / KENTURN
CELLS / Volis
CELLS
Конус
BT50
BT50
BT50
BT50
BT50
Мощность двигателя шпинделя (пост. / 30 мин), кВт
15 / 18,5
15 / 18,5
15 / 18,5
15 / 18,5
22 / 26

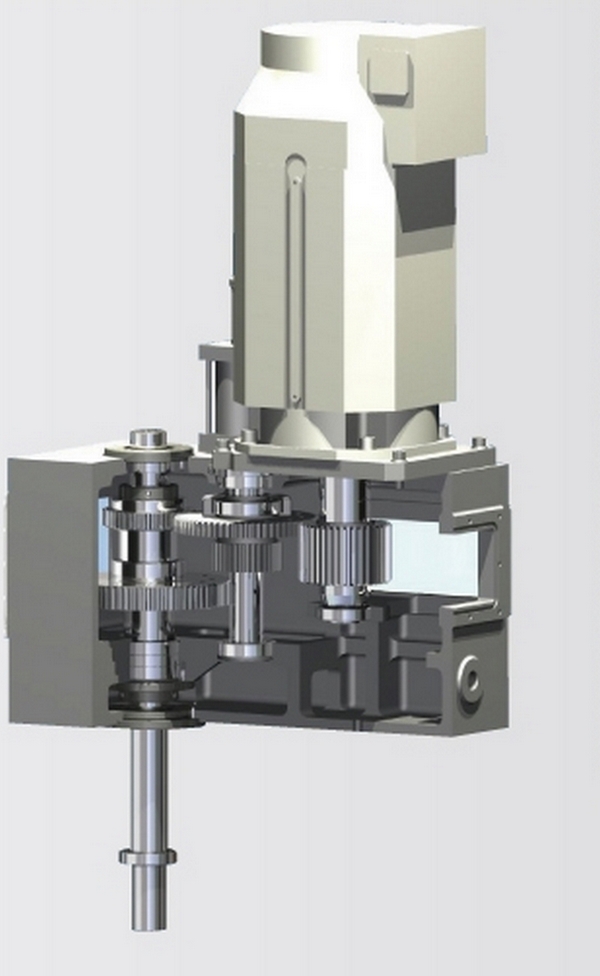

Тип привода шпинделя
Ремень
Ремень
Ремень
Редуктор
Редуктор

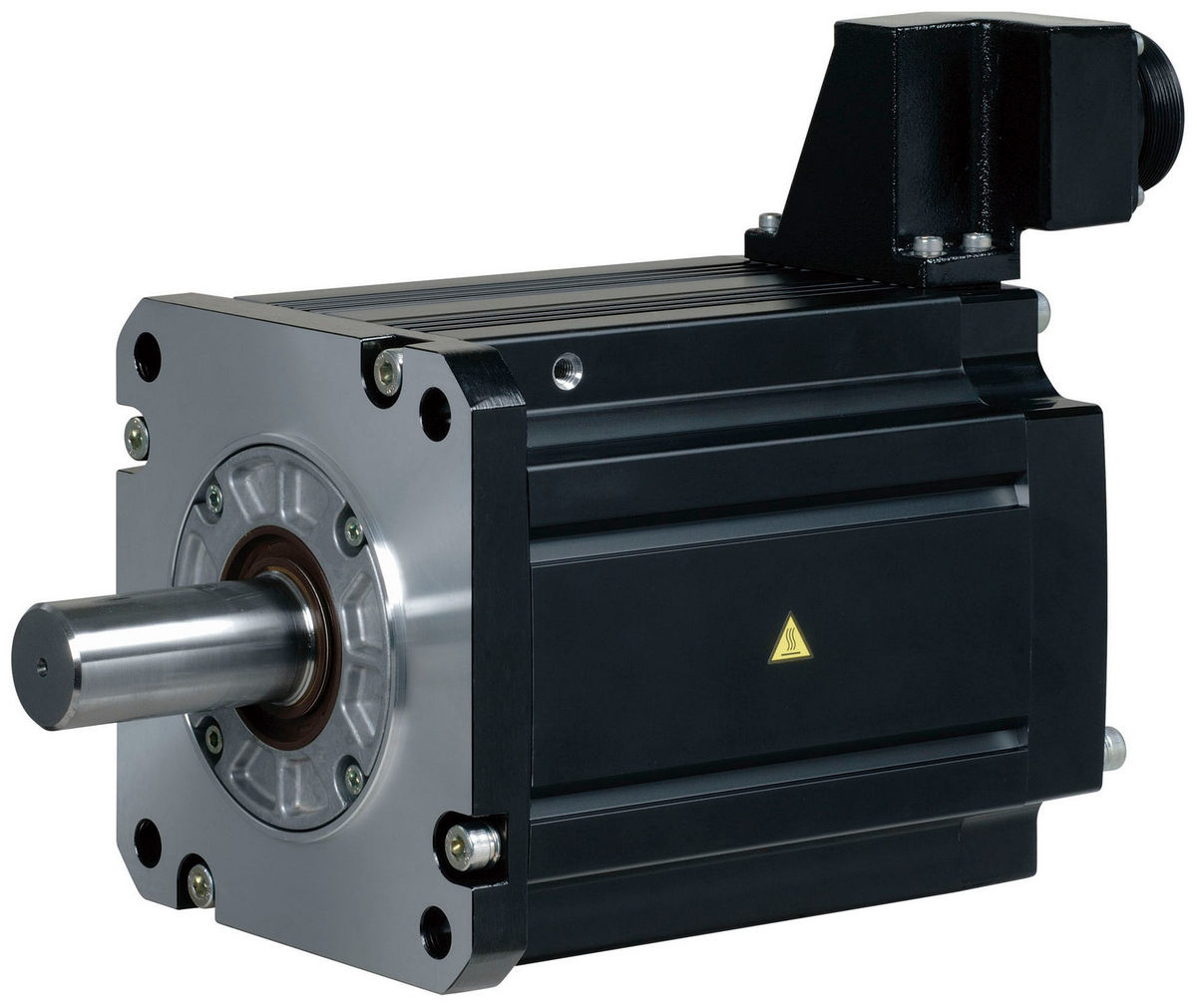

Мощность серво-двигателей по осям X / Y / Z, кВт
2,5 / 2,5 / 2,5 / 1,4 (ось B)
2,5 / 2,5 / 2,5 / 1,4 (ось B)
2,5 / 2,5 / 2,5 / 1,4 (ось B)
3 / 3 / 3 / 2 (ось B)
7 / 7 / 7 / 4 (ось B)
Мощность помпы СОЖ, кВт
0,7 (3)
0,7 (3)
0,7 (3)
0,7 (3)
0,7 (3)

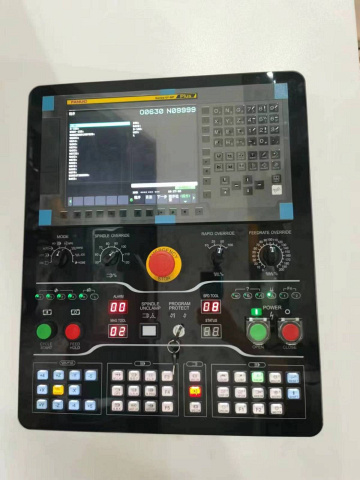

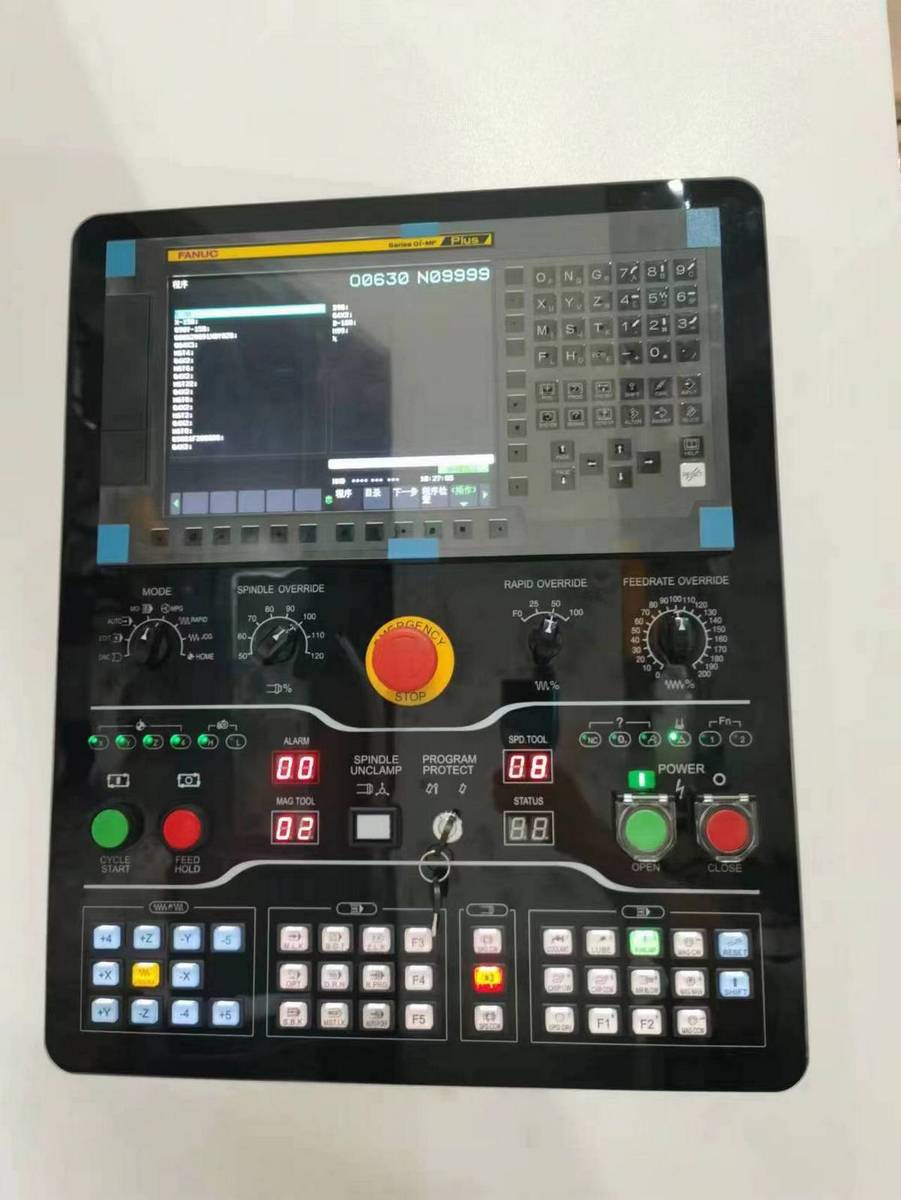

Система ЧПУ
GSK
Fanuc / Siemens
Fanuc / Siemens
Fanuc / Siemens
Fanuc / Siemens
Размер стола, мм
500 x 600
500 x 500
500 x 500
630 x 630
630 x 630
Макс. нагрузка, кг
800
500
500
1200
1200
Размер Т-образного паза, мм
100 x 18 x 4
100 x 18 x 4
100 x 18 x 4
100 x 18 x 5
100 x 18 x 5
Потребляемая мощность, кВт
35
35
35
35
50
Расход воздуха, Mpa’ л/ мин
0,6' 500
0,6' 500
0,6' 500
0,6' 500
0,6' 500
Давление воздуха, кг/см
6
6
6
6
6
Макс. скорость вращения стола, об/мин
11,1
11,1
11,1
16,66
11,1
Тормозное усилие, кг/м
4000
4000
4000
4000
4000
Количество паллет, шт.
1
1
1
1
1
Объём бака СОЖ, л
150 - 180
150 - 180
150 - 180
150 - 180
150 - 180
Длина, мм
4150
4600
5300
5800
6300
Ширина, мм
2900
3200
3200
3700
4300
Высота, мм
2433
2900
2900
3177
3500
Вес, кг
7500
10 000
10 000
15 000
20 000
