Гидравлический листогибочный пресс SMD PBA 135-3200

Гидравлический листогибочный пресс SMD PBA 135-3200

Свыше 1000 единиц металлообрабатывающего оборудования в пути на склад!
Узнать больше
По программе лизинга от партнеров КАМИ
Узнать больше
Специальная цена
Скидка 11% при оплате 100%
Скидка 7% при оплате 60%
Узнать больше

₸ $ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Нидерланды

Другие модели:

< 50-1300 70-2500

Усилие

1350 кН
Рабочая длина

3200 мм
Количество управляемых осей

4 шт.

Преимущества

Листогибочный пресс с ЧПУ по лучшей цене!

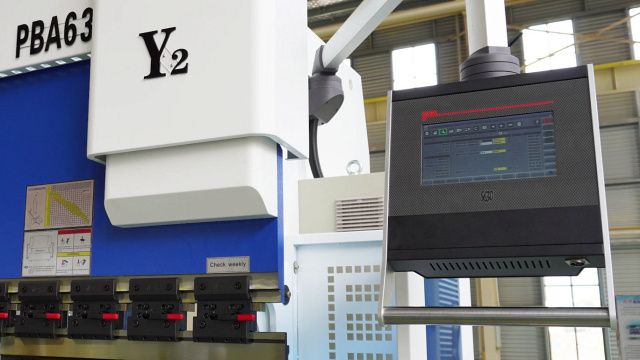

ЧПУ ESA S630 (2D графика, библиотека инструмента)
Программа симуляции гибов в комплекте
Система компенсации прогиба

Назначение

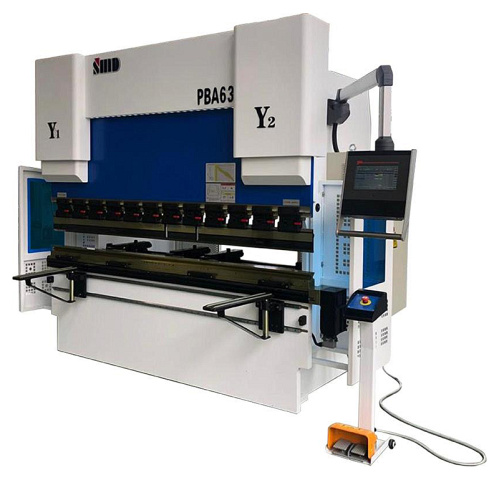

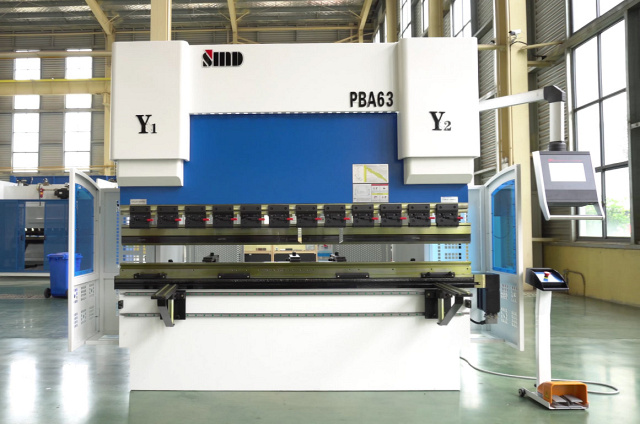

Прессы серии PBA - листогибочные прессы с увеличенным ходом верхней траверсы и горловиной в боковых стойках. Отличаются высокой скоростью работы* и улучшенными характеристиками. Оснащены электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ пропорциональными клапанами c использованием оптических линеек.

* Рабочая скорость достигает 14 мм/с (до 50 м/ч)

Область применения

Машиностроение;
Автомобильная промышленность;
Авиационная промышленность;
Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования.

Прессы серии PBH обеспечивают высокую гибкость, которая особенно необходима при изготовлении отдельных и мелкосерийных деталей, а также при выполнении комплексных заказов.

На каждом шагу нам встречается вещь, в производстве которой принимал участие гидравлический листогибочный пресс

Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое.

Бытовая техника и товары

Пищевое производство и общепит

Автомобильная и железнодорожная промышленность

Авиационная промышленность

Машиностроение

Схема обработки

Гибка металла

Конструктивные особенности

Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.

Прессы оснащаются современными системами ЧПУ от всемирно известных компаний: Delem (Нидерланды), Cybelec (Швейцария), ESA (Италия).

Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование) фирмы WILA (Нидерланды).

Комплектация

Стандартная

2D-графика, 10” сенсорный дисплей, поддержка 4-х осей, программное обеспечение симуляции процесса гибки на удаленном ПК.

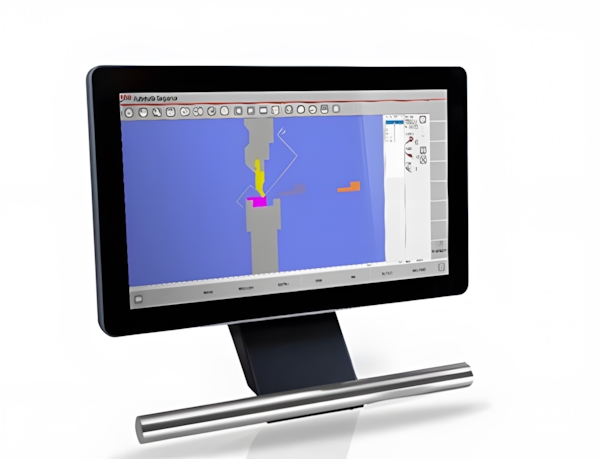

Программное обеспечение симуляции процесса гибки

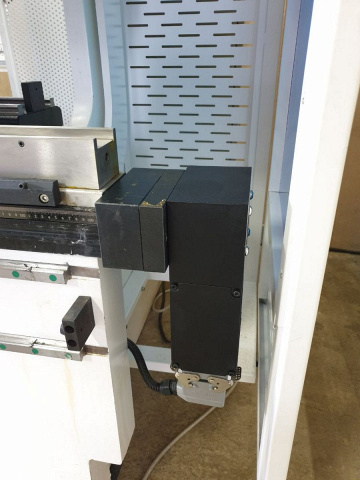

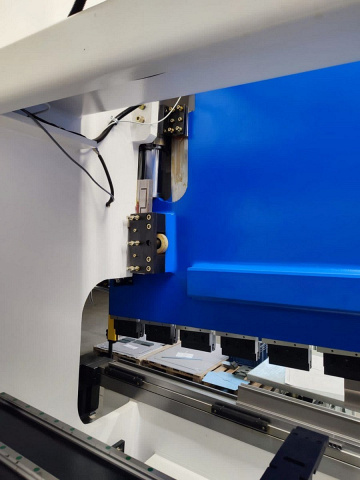

С системой компенсации деформации силовой конструкции (корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, линейных датчиков, считывающих перемещение верхней балки с точностью ±0,005 мм.

Электрогидравлическая синхронизация осей Y1 и Y2

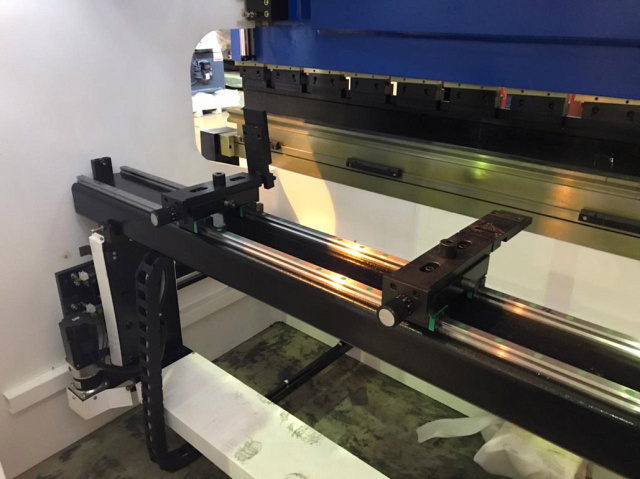

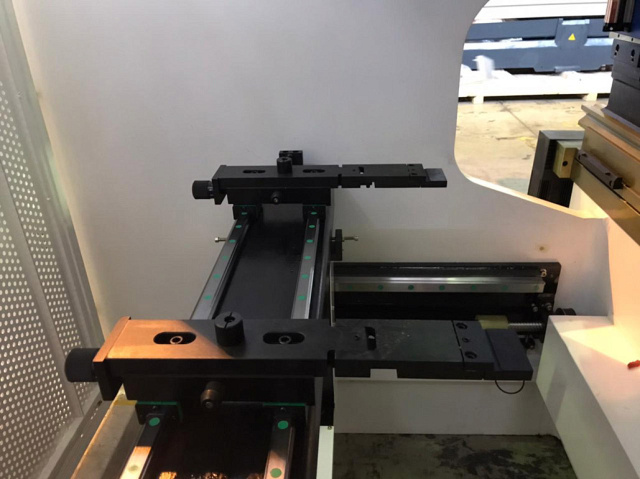

С автоматическим перемещением по оси X имеет ход 750 мм. Перемещение заднего упора осуществляется по линейным направляющим посредством высокоточной шарико-винтовой пары и сервомотора.

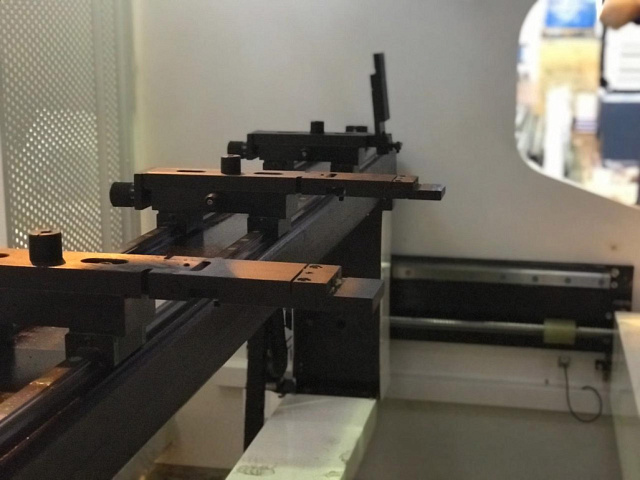

Три откидывающихся упорных блока в ручную перемещаются по двум линейным направляющим вдоль балки заднего упора (оси Z), оснащены тремя упорными поверхностями и ручной регулировку по высоте (ось R). Каждый упорный блок оснащен лимбом для точной подстройки по оси X.

Регулируемые по ширине и высоте.

С устройством быстрого крепления. Тип: Amada/Promecam.

Комплект секционных держателей для пуансонов

Стол сконструирован под крепление матриц европейского типа, шириной 60 мм

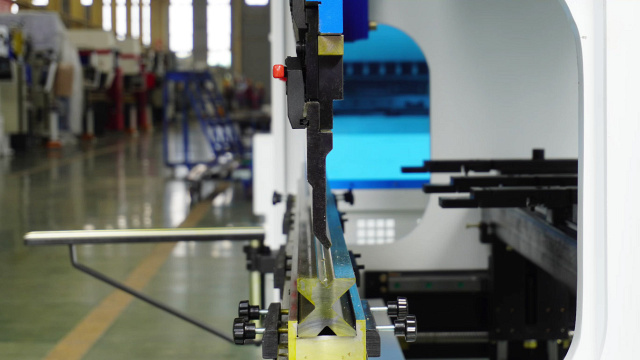

Пуансон и матрица имеют индукционно закаленные поверхности (HRC 52-58)

Описание

Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование) фирмы WILA (Нидерланды)

Необходима при гибке изделий длиной более 2 м для исключения разницы углов по всей длине заготовки. Моторизованная система работает в автоматическом режиме. Параметры работы просчитываются системой ЧПУ в зависимости от введенных параметров заготовки и используемого инструмента.

Подвижные боковые ограждения безопасности, снабженные концевыми выключателями.

Подвесной пульт управления и функциональная ножная педаль

Гидравлический распределитель и пропорциональная гидравлика

Электрические компоненты и система безопасности марок Schnieder (Франция)

Дополнительная

5 осей управляются ЧПУ (X, X1, R, Z1, Z2)

6 осей управляются ЧПУ (X1, X2, R1, R2, Z1, Z2)

Широкий стол для установки многоручьевых матриц

Delem (Нидерланды) / Cybelec (Швейцария) / ESA (Италия).

ПО «Delem Profile-on-windows» 2D
ПО «Delem Profile-on-windows» 3D
ПО «V - Bend Offline Sofware» 3D

Световая система защиты фронтальной зоны пресса

Отличительные особенности

Автоматическая регулировка усилия осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов позволяют быстро получать качественное изделие.

Гидравлический блок с гидроаппаратурой от ведущих производителей Германии, гидравлические цилиндры, изготовленные из цельной заготовки с хонингованием рабочей поверхности и кованые поршни цилиндров с высокоточной обработкой и полированием, гарантируют длительный срок эксплуатации данного оборудования.

Модель

135-3200

Система ЧПУ

Delem / Cybelec / ESA

Усилие, кН

1350

Рабочая длина, мм

3200

Расстояние между колоннами, мм

2700

Ход траверсы, мм

265

Раскрытие, мм

530

Количество управляемых осей, шт.

Глубина зева, мм

450

Ход заднего упора (X ось), мм

550

Скорость перемещения упоров по оси Х, мм/с

400

Мощность двигателя, кВт

Объем масла, л

250

Подвода, мм/с

200

Рабочая, мм/с

Возврата, мм/с

120

Длина, мм

3800

Ширина, мм

2000

Высота, мм

2600

Вес, кг

9000

Пресс обладает отличной производительностью благодаря мощности 135 тонн и рабочей длине 3200 мм. Это позволяет обрабатывать большие объемы материала за короткое время.

Пресс разработан с использованием качественных материалов и технологий, что обеспечивает его надежность и длительный срок службы.

Простота в обслуживании и наличии запасных частей делает этот пресс выгодным вложением для предприятий, поскольку снижает время простоя.

17 февраля 2025

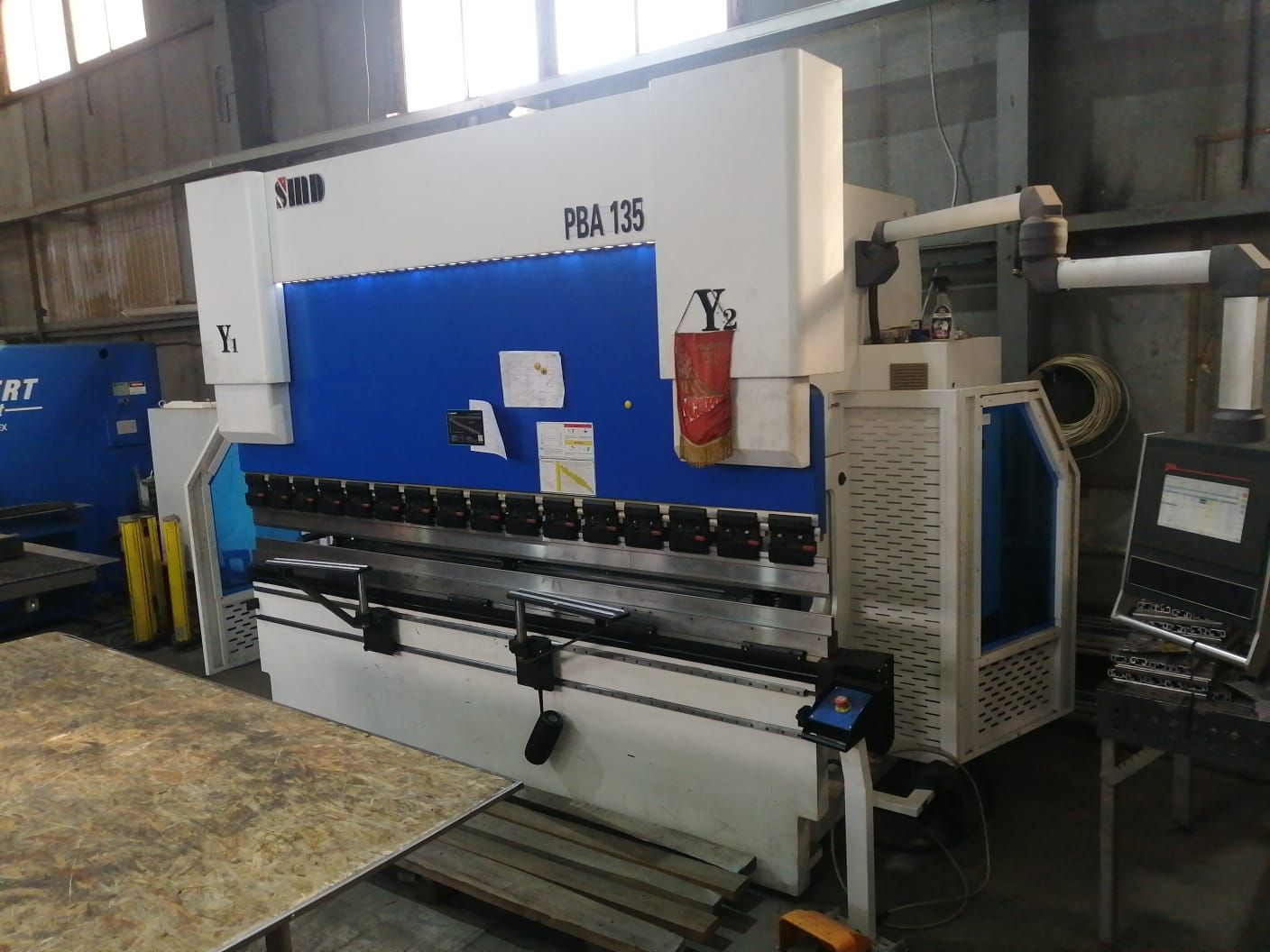

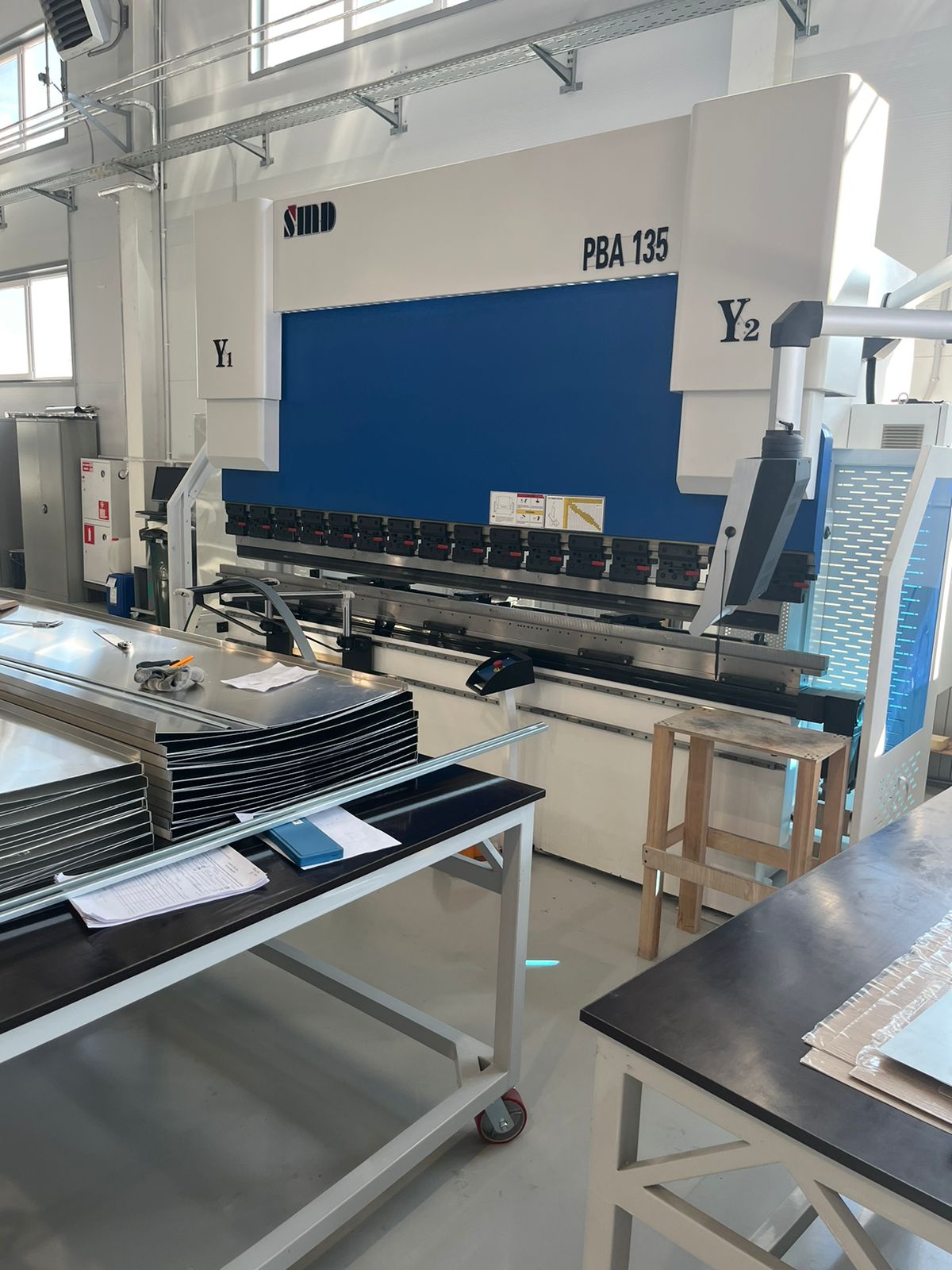

Мы приобрели листогибочный гидравлический пресс PBA 135 для производства оборудования для водного транспорта.
