Фрезерный обрабатывающий центр SPITZEN SMX-500 (VU500)

Код(ы) товара: МС 407229
Поделиться
  • По программе лизинга от партнеров КАМИ
    Узнать больше
$ ¥
156 744 218 KZT
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Обучим работать на станке
Доставка:
Ошибка!
...
!
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
SPITZEN
Китай
Модели серии:
SMX-500 (VU500)

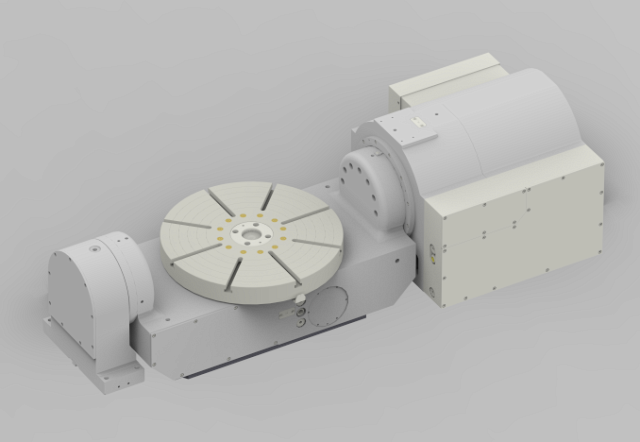

Тип 5-ти осевой обработки: наклонно-поворотный стол

Размер рабочего стола: Ø 500 мм

Мощность: 38 кВт

Вес: 12 500 кг

Преимущества
  • Подача СОЖ через шпиндель 20 бар
  • Магазин инструмента на 40 позиций
  • Линейки и шкалы обратной связи для осей X, Y, Z, A, C
  • Интеллектуальная температурная компенсация шпинделя
  • Комплектующие Япония, Германия, Франция, США
Назначение

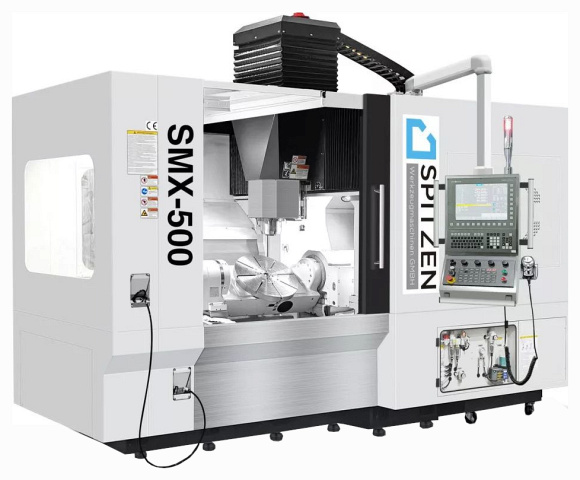

Вертикальный 5-ти координатный обрабатывающий центр SMX-500 (VU500) представляет собой современный обрабатывающий станок с устройством автоматической смены инструмента и системой ЧПУ, одновременно контролирующей до 4-х осей.

Он подходит для обработки* различных плоскостей, отверстий и поверхностей сложной формы при среднесерийном производстве.


* Точность обработки соответствует классу В (соотношение допусков станка до 0, 004 мм)

Деталь можно зажать один раз и автоматически и непрерывно выполнять операции:

  • фрезерование;
  • сверление;
  • растачивание;
  • развертывание и нарезание резьбы.

Область применения

Обрабатывающие центры SMX-500 (VU500) разработаны для эффективной производительной обработки и широко применяются в областях:

  • инструментальное производство;
  • производство прецизионных деталей штампов и пресс-форм;
  • авиационная промышленность;
  • автомобильная промышленность;
  • производство аэрокосмической продукции.

Обрабатывающие центры SMX-500 (VU500) - одно из идеальных решений в машиностроении, легкой промышленности, автомобилестроении, текстильном машиностроении и станкостроении.
Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

Конструктивные особенности

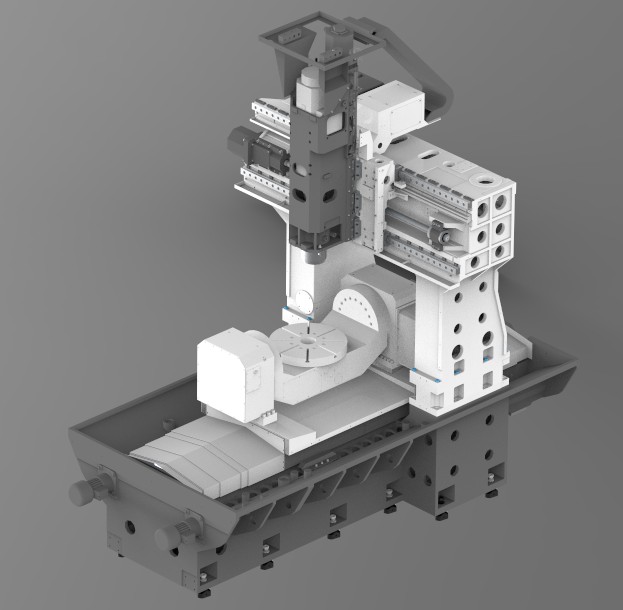

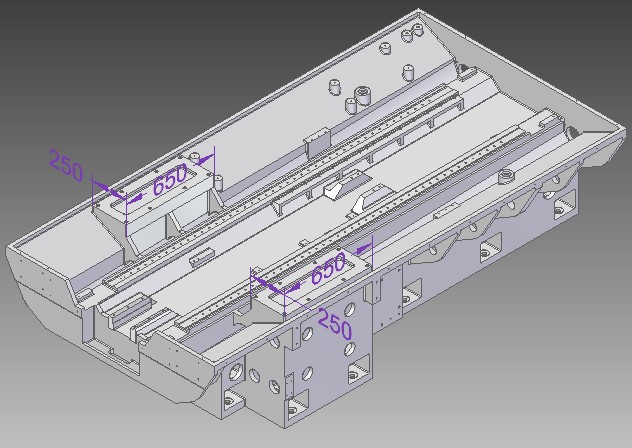

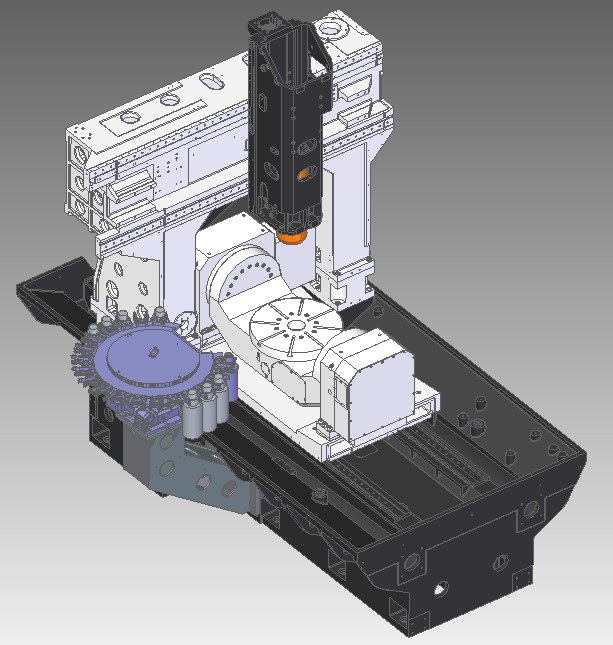

Жесткая литая конструкция станины с внутренним оребрением box-in-box. Композитные материалы для литья станины поставляются из Германии. Стоимость изготовления такой станины в среднем на 30% дороже аналогов. Каждый элемент после отливки проверяется на специализированном оборудовании для понимания реальных свойств материала. При проектировании используется FEM метод (метод конечных элементов).

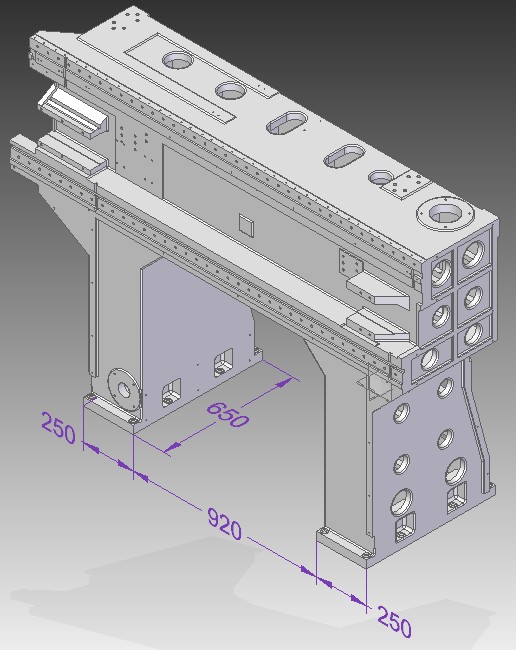

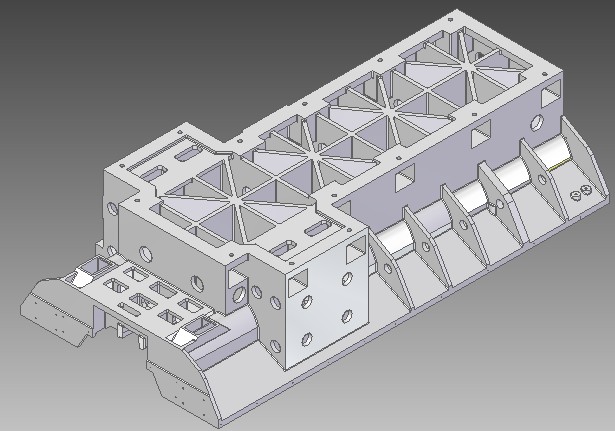

Широкая контактная поверхность колонн и станины увеличивает стабильность. Внутри станина имеет огромное количество ребер жесткости. Опора колонны расширяется к низу для обеспечения максимальной стабильности и отсутствия деформаций.

Направляющие по оси Y разнесены по разным плоскостям для обеспечения высокой жесткости при обработке. Колонны и поперечная балка отлиты воедино, чтобы гарантировать хорошее поглощение вибраций, увеличить стабильность при высокоскоростном фрезеровании.

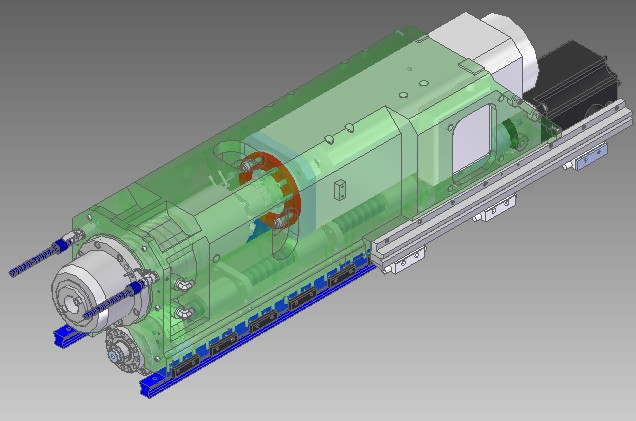

На станках устанавливаются американские шпиндели SETCO, которая специализируется только на производстве шпинделей. Шпиндель с конусом HSK-A63 имеет максимальную частоту вращения 15 000 об/мин. Двигатель шпинделя напрямую соединен со шпинделем, что снижает вибрации и увеличивает точность и скорость реакции.

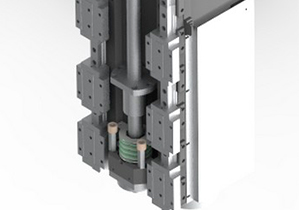

Корпус шпинделя так же имеет внутреннее оребрение для увеличения жесткости и уменьшения массы. Шпиндель имеет компактный дизайн, но при этом высокую жесткость, что позволяет производить тяжелую обработку. Шесть кареток надежно удерживают узел и препятствуют изгибанию.

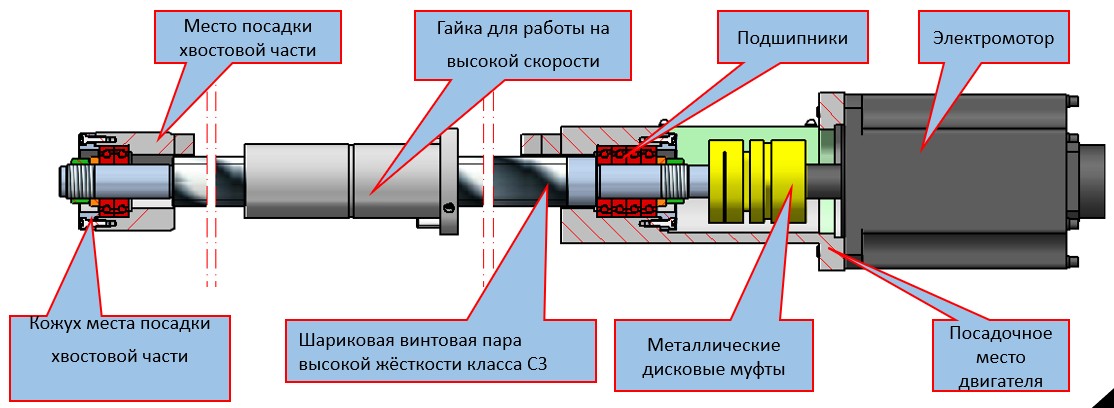

Вращение ШВП обеспечивается сервомотором. Это обеспечивает высокую точность и гарантирует максимальную эффективность передачи крутящего момента и обеспечивает стабильность при длительной обработке.

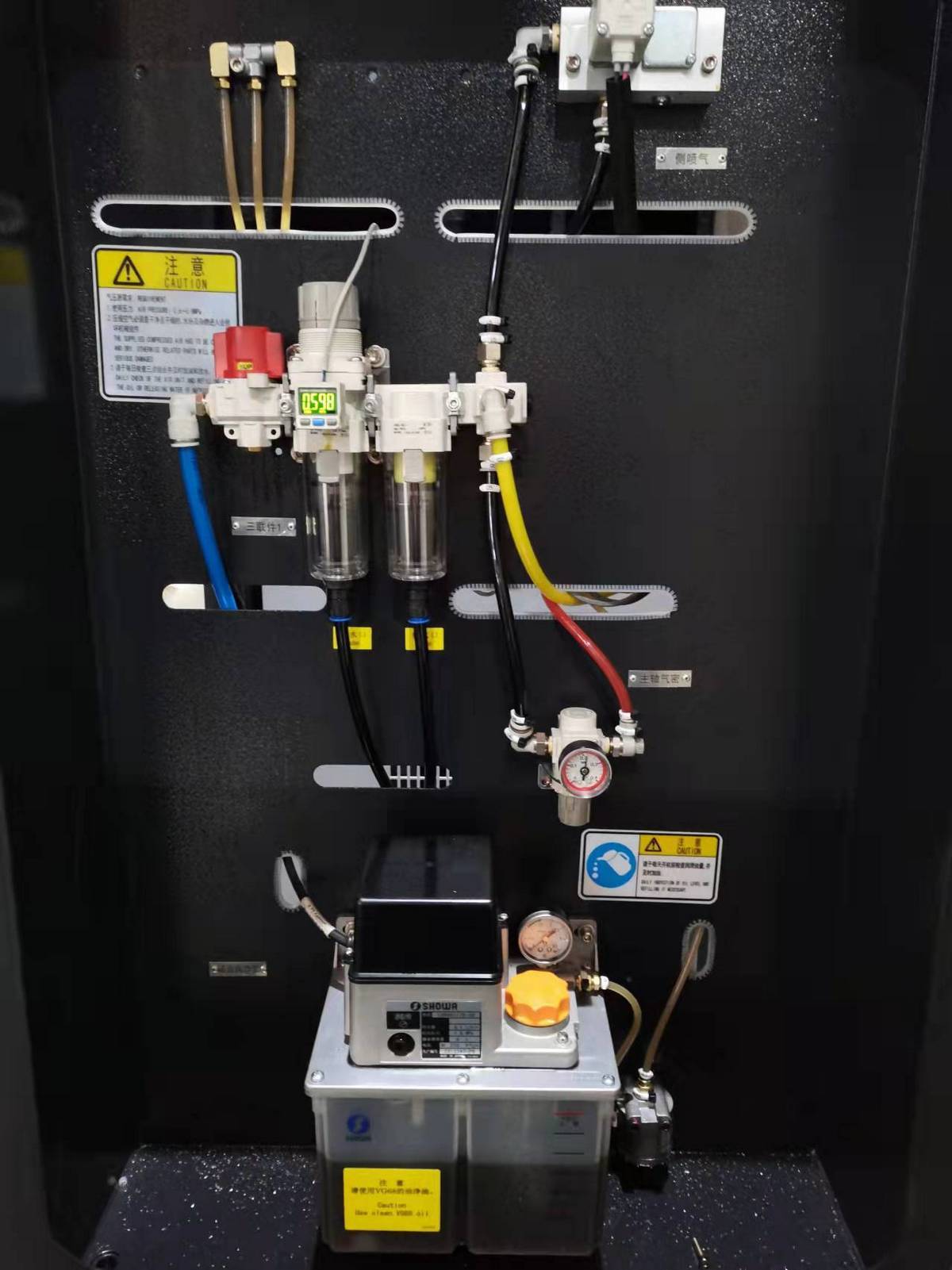

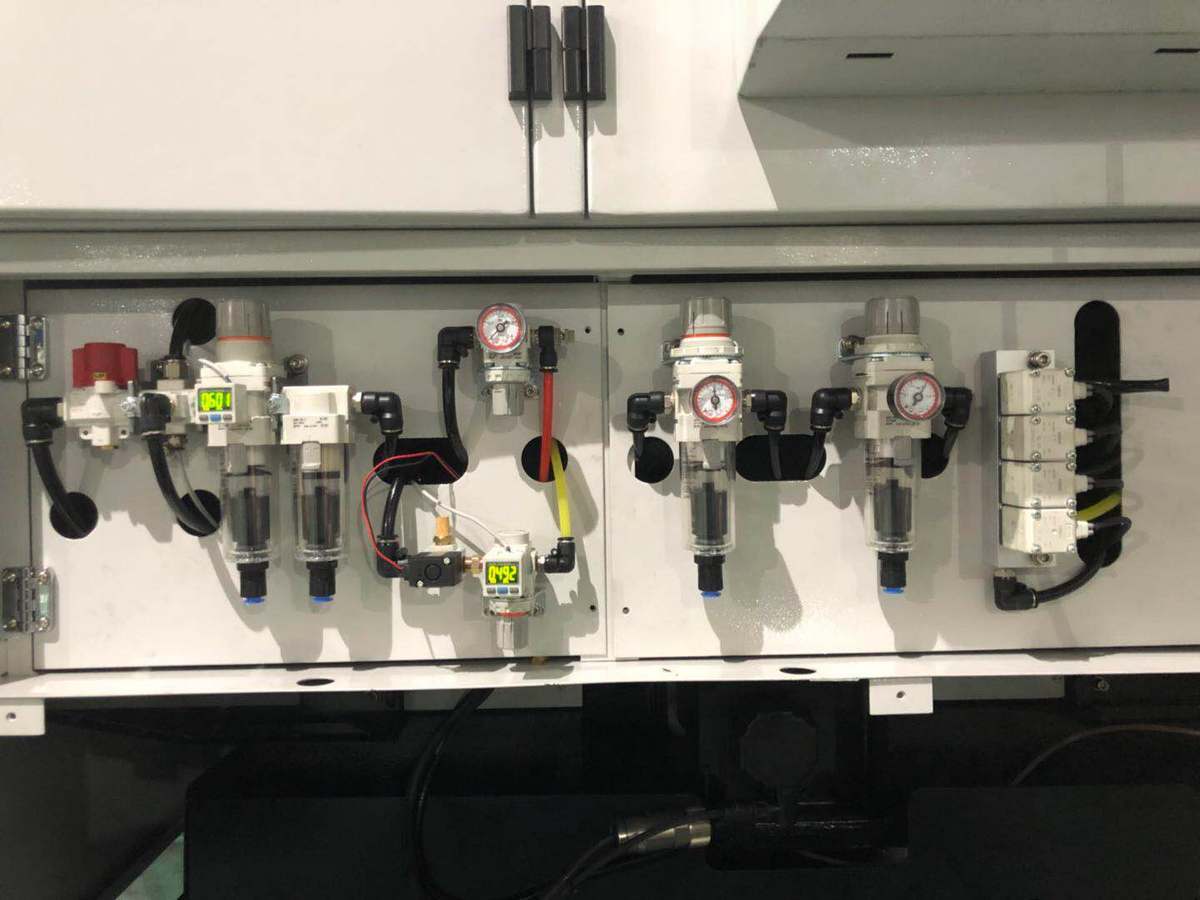

Японская пневматическая система от компании SMC. Обеспечивает бесперебойную подачу и очистку воздуха, продлевает срок службы пневматических компонентов, имеет красивый внешний вид, проста в эксплуатации и обслуживании.

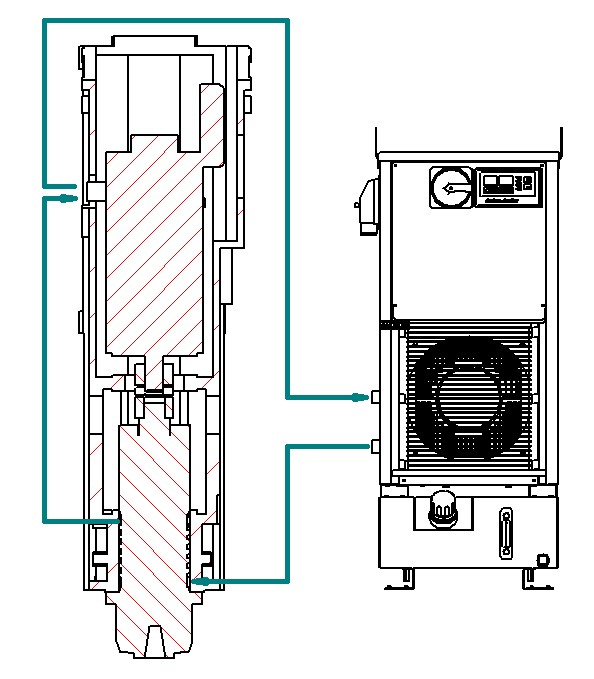

Система кондиционирования масла от компании HAOSCH. Система обеспечивает поддержание постоянной температуры масла для охлаждения шпинделя. Минимизирует какие-либо изменения размеров шпинделя, увеличивает машинную точность и качество обработки. Датчик температуры зафиксирован на корпусе, что позволяет отслеживать реальную температуру масла.

Воздушные трубки SMC (Япония) или LEGRIS (Франция). Трубки разного назначения имеют разные цвета, что удобно при обслуживании.

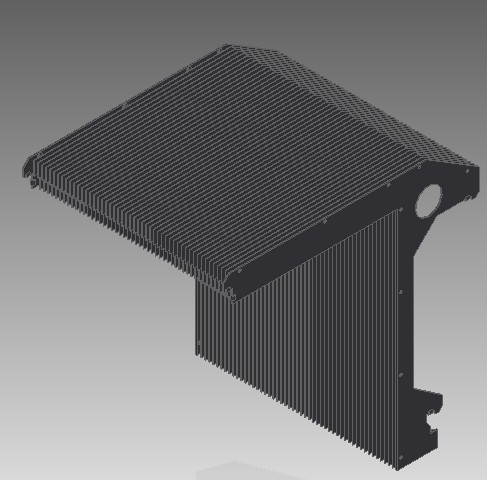

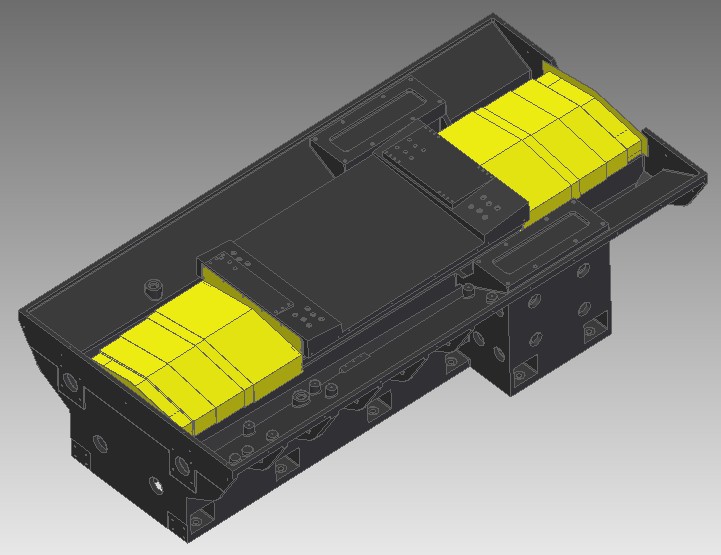

Кожухи ходовых винтов и направляющих. На столе применяются усиленные телескопические кожухи. Первая часть кожуха имеет бортик, что облегчает загрузку и очистку станка. На поперечной балке используются кожухи типа «гармошка» от японской компании NAJEC.

Электронные компоненты Schneider, OMRON, IDEC, PHOENIX.

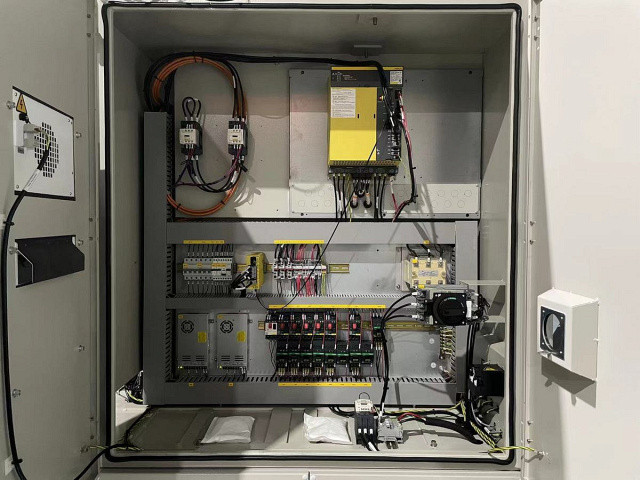

Электрические кабинеты низкого и высокого напряжения разделены между собой. Все сигнальные кабели отделены от кабелей высокого напряжения для обеспечения более стабильного сигнала. Кабинет высокого напряжения: контакторы, трансформатор, фильтр шпинделя, вырабатывают мощное электромагнитное поле во время работы. Чтобы избежать помех, эти компоненты изолированы от других систем.

Кабеля IGUS, производства Германия. Соответствуют всем европейским стандартам, классифицированы по цветам: серые - контрольные, черные - силовые, оранжевые - сервоприводные.

Магазин инструмента на 40 позиций расположен слева от стола и позволяет хранить инструмент длиной до 235 мм и массой до 8 кг.

Комплектация
Стандартная

Система ЧПУ Fanuc 0i MF PLUS, пять управляемых осей (4+1), тип 0, наполнение:

  • AICC II;
  • Jerk control;
  • Плавный контроль допуска;
  • Функция регулировки уровня качества машинной обработки;
  • 400 кадров считывания;
  • Manual Guide I;
  • iHMI;
  • TCP контроль положения центра инструмента;
  • TWP команды индексации наклонной рабочей плоскости;
  • Преобразование трехмерной системы координат;
  • Монитор 15”.
Прямой привод шпинделя, 15 000 об/мин, HSK-A63
Функция жесткого нарезания резьбы
Интеллектуальная температурная компенсация шпинделя
Полностью закрытая зона обработки
Масляное охлаждение шпинделя
Подача СОЖ вокруг шпинделя
Герметичный шпиндель с воздушным уплотнением
Обдув шпинделя
Рабочее освещение
Трехцветная сигнальная лампа
Изолированный электрошкаф высокого/низкого напряжения
Кондиционер электрического кабинета
Пульт управления с электронным маховичком на гибком проводе (MPG)

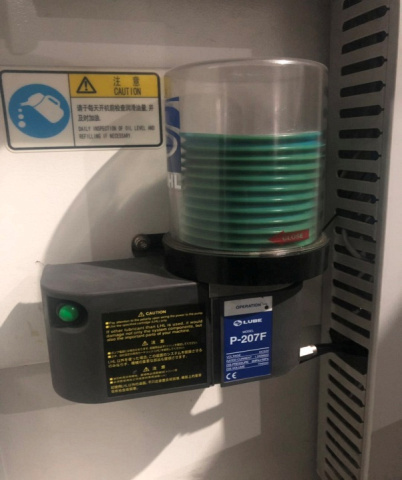

Автоматическая система смазки
Система подачи СОЖ
Пневматическая система
Шнековый конвейер для стружки
Конвейер для уборки стружки
Пневматический пистолет
Пистолет СОЖ
Маслоотделитель
Функция автоматического отключения
Инструмент для обслуживания станка
Трансформатор
Регулировочные болты и опоры
Безопасное запирание защитной двери
Инструкция по эксплуатации станка
Консольная панель ЧПУ с поворотом
Дополнительная
Система подачи СОЖ через шпиндель
Устройство измерения инструмента
Датчик привязки и измерения детали
Конус шпинделя BBT 40, 15 000 об/мин
Конус шпинделя HSK-A63, 20 000 об/мин, SKYNC 170, встроенного типа
Конус шпинделя HSK-A63, 24 000 об/мин, SKYNC 170, встроенного типа
Конус шпинделя HSK-E50, 36 000 об/мин, IBAG, встроенного типа
Система автоматической смены инструмента на 20 / 40 позиций
Система верхнего распыления
Осушитель воздуха
Устройство для сбора масляного тумана
Подача СОЖ через центр шпинделя 20 бар
Подача СОЖ через центр шпинделя 20 - 70 бар, регулируемое давление
Стабилизатор напряжения
Устройства автоматической компенсации точности эталонным шариком (включая 2D измерительный инструмент для заготовки)
Устройство предотвращения столкновений (Montronix, Германия)
Оптические линейки для осей X, Y, Z
Круговые оптические шкалы на оси A и C
Сигнальная лампа зуммерного типа
Полые шарико-винтовые передачи по осям X/Y/Z с охлаждением
Смыв стружки с кожухов станины

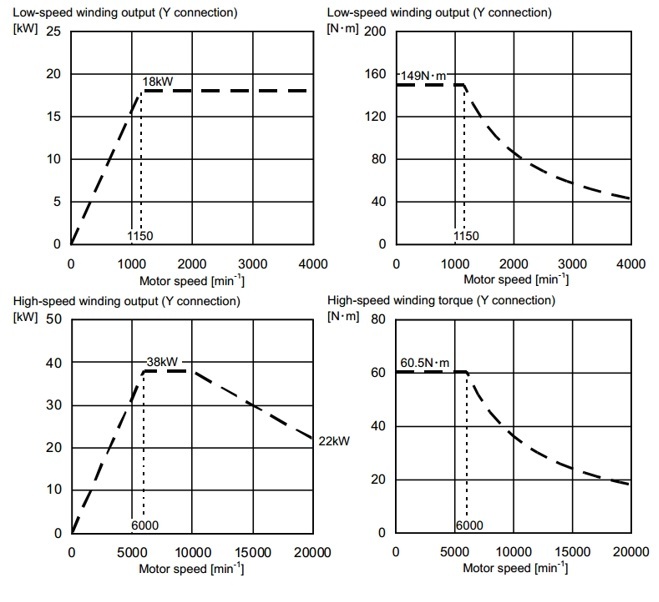

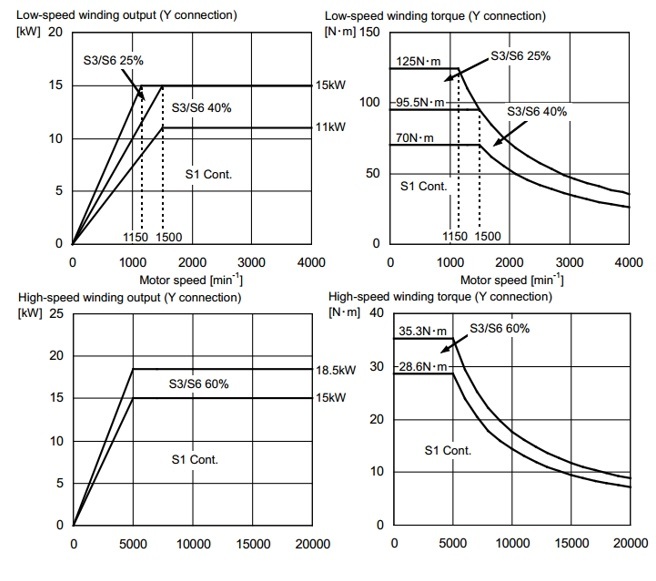

Диаграмма мощности шпинделя
