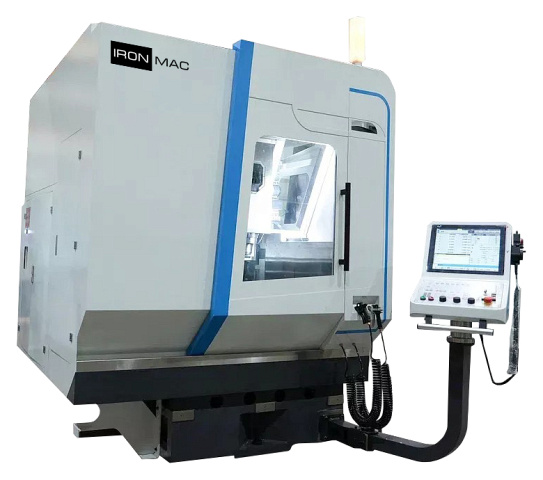

Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 PRO
Код(ы) товара: МС 403815, МС 411716
-
Узнать больше
При покупке 5-осевых станков в подарок идет:
- Обучение в ЦТО для 2-х человек
- Шеф-монтаж и инструктаж
От 111 781 425 KZT
При покупке 5-осевых станков в подарок идет:
- Обучение в ЦТО для 2-х человек- Шеф-монтаж и инструктаж
Подберем удобную программу
Тип 5-ти осевой обработки: наклонно-поворотный стол
Размер рабочего стола: Ø 400 мм
Мощность: 20 кВт
Вес: 7600 кг
Преимущества
- Обработка деталей до 550 мм
- Полноценная 5-ти осевая обработка

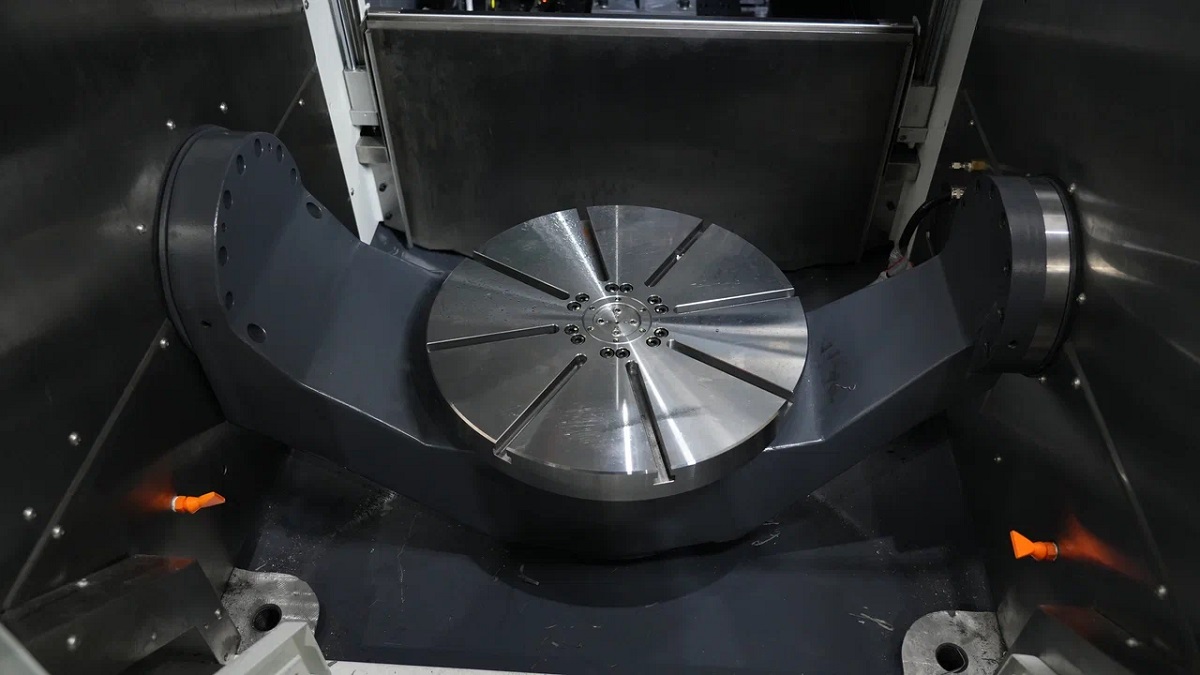

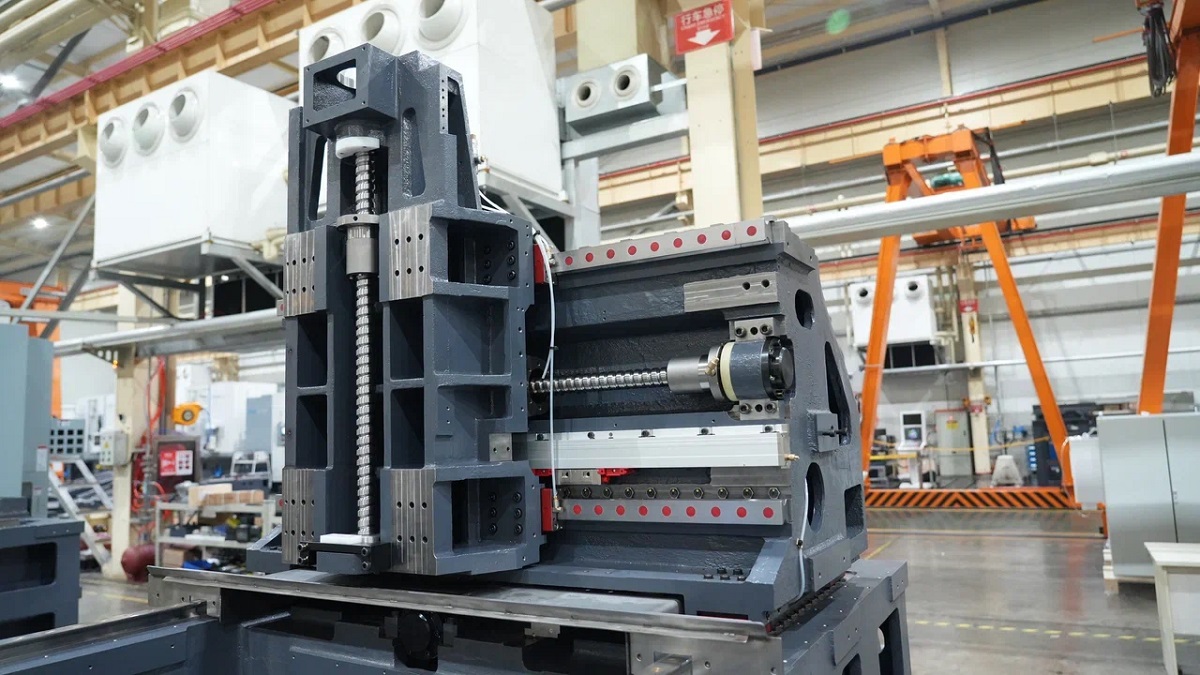

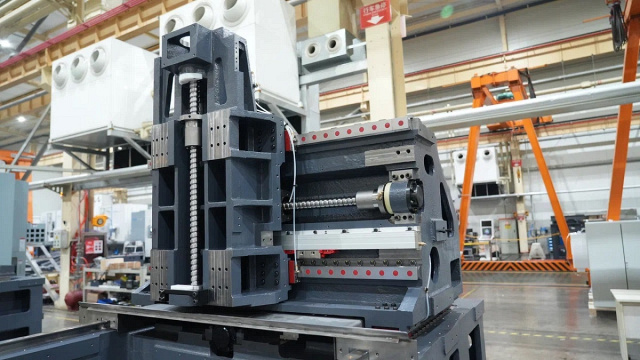

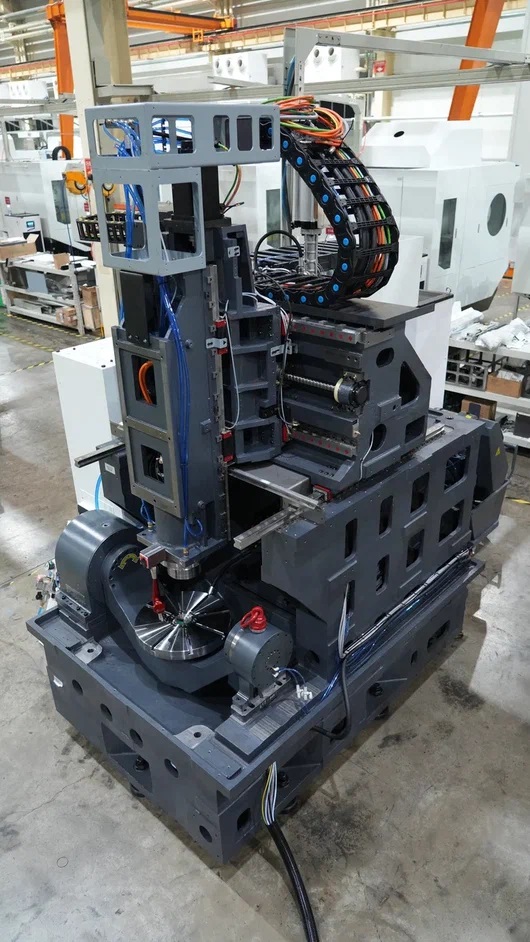

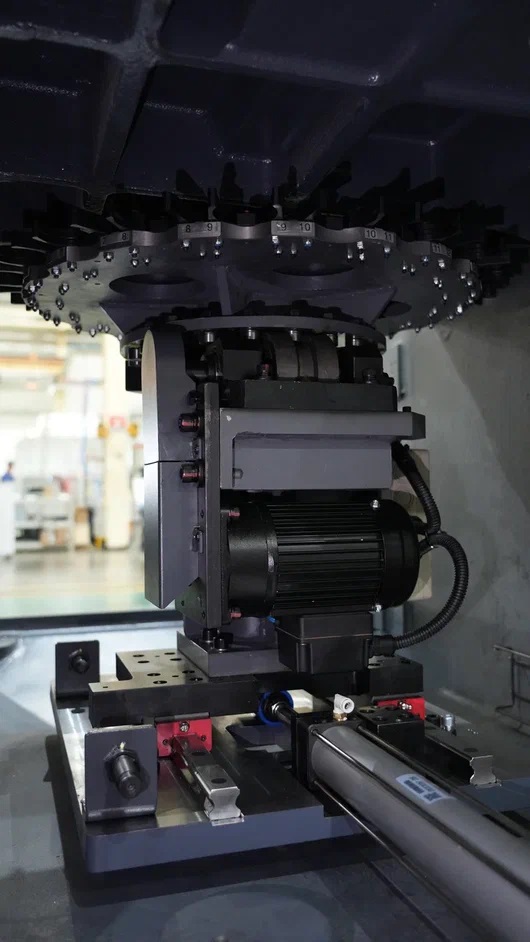

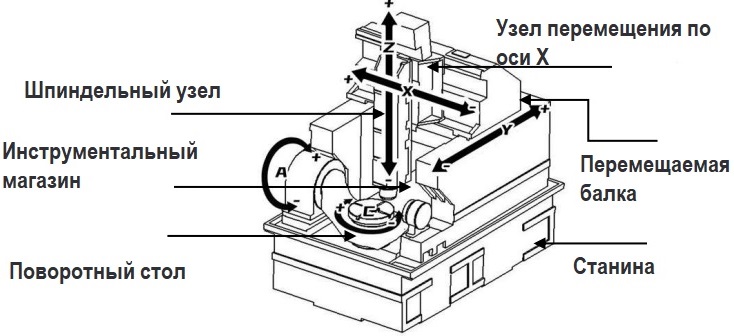

- Портальная конструкция. Перемещения X / Y / Z на шпинделе, поворотный стол жестко закреплен в станине на двух опорах и имеет только поворотно-наклонные движения по оси С и А.
- Прямой привод поворотно-наклонного стола

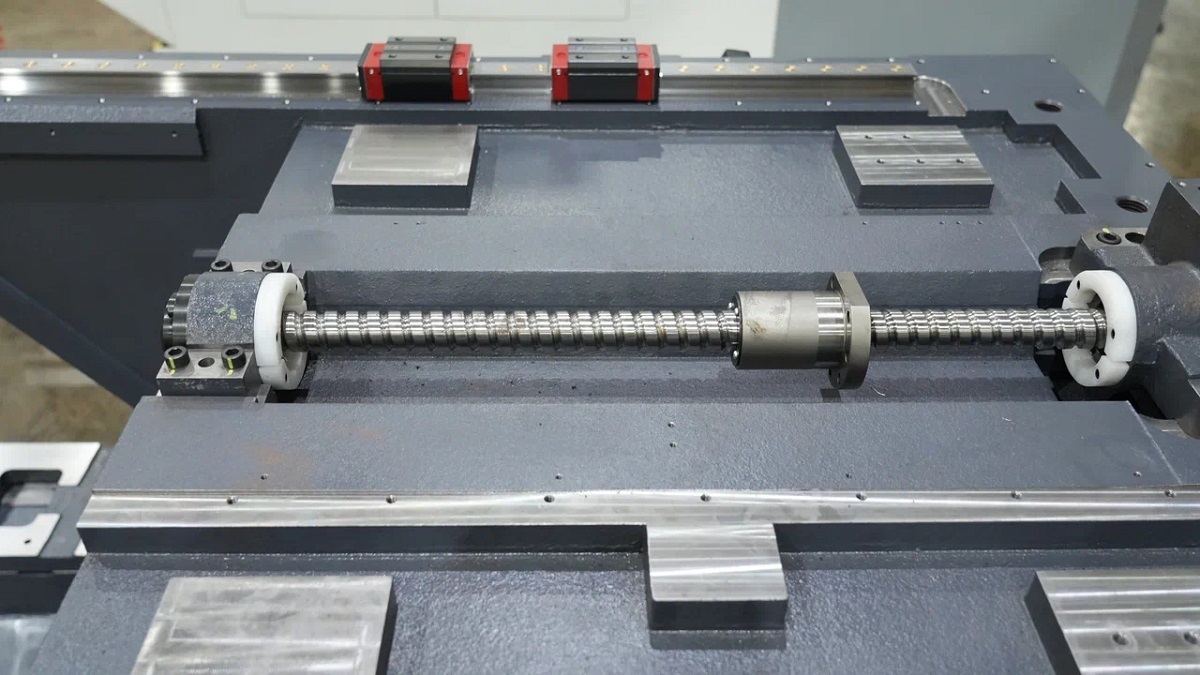

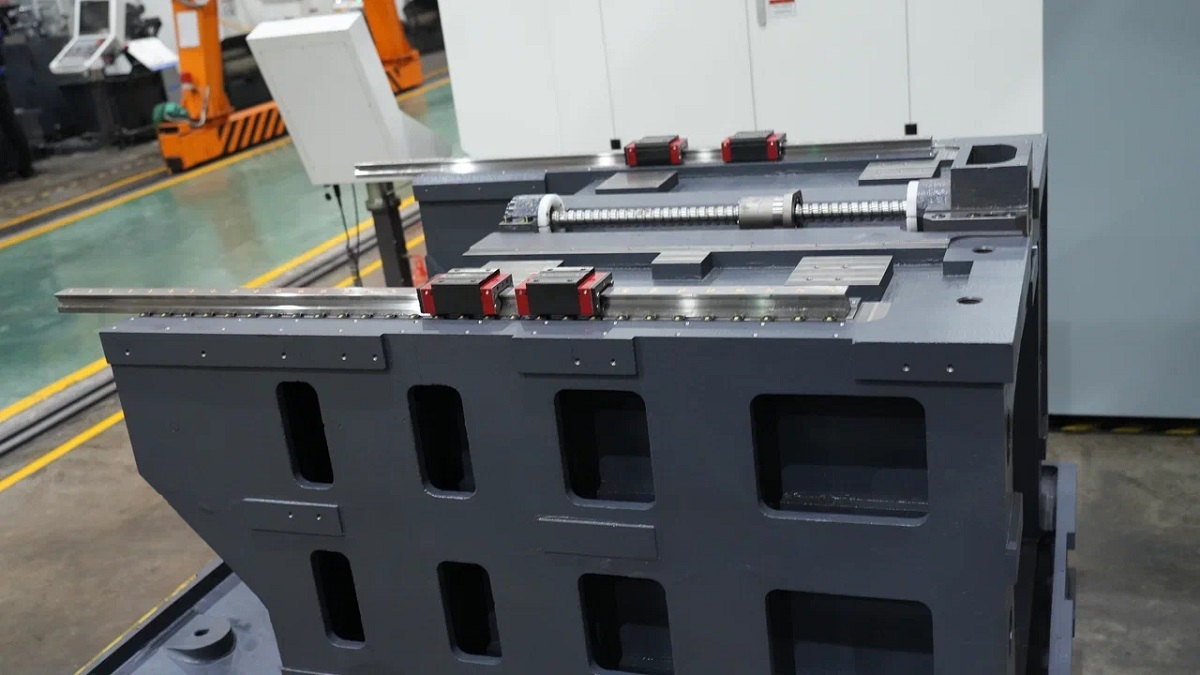

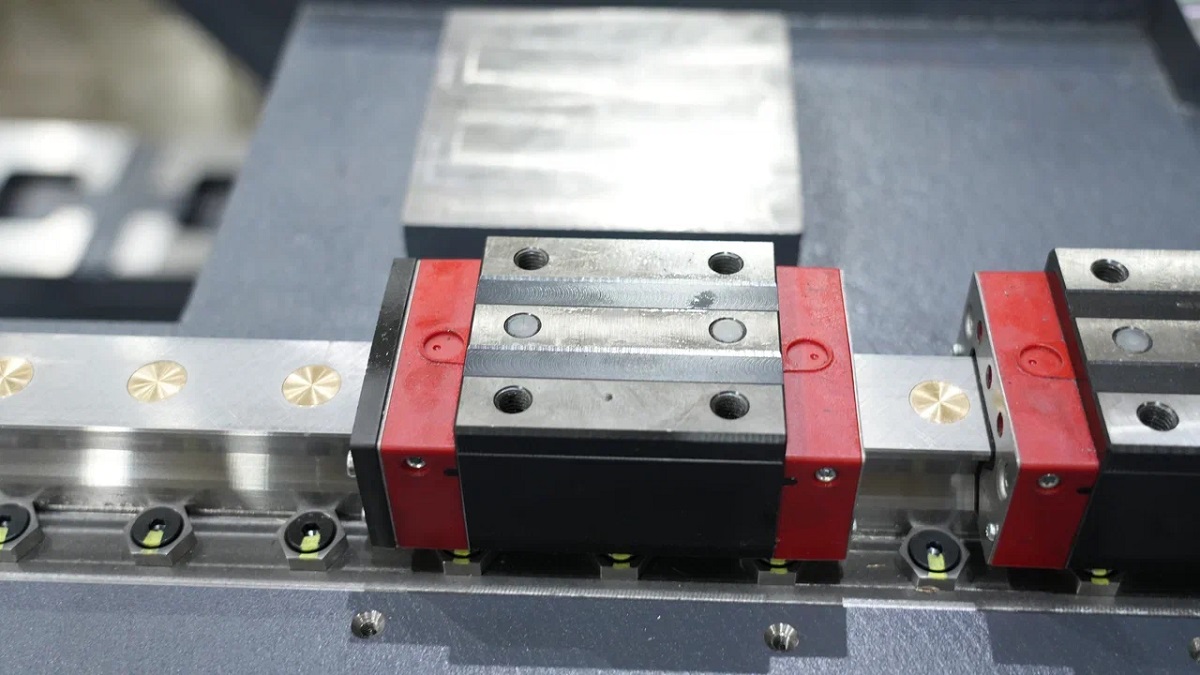

- Высокоточные линейные направляющие Schneeberger
О товаре
Характеристики
Модель
IMU-5X 400 PRO + CTS30
МС 403815
IMU-5X 400 PRO (выставочный образец)
МС 411716
ЦЕНА
118 444 840 KZT
111 781 425 KZT
Тип обработки
Поворотно-наклонный стол
Поворотно-наклонный стол
Привод
Прямой
Прямой
Диаметр круглого стола, мм
Ø 400
Ø 400
Макс. нагрузка на стол, кг
200
200
Макс. устанавливаемый диаметр, мм
на плоскости стола Ø550 / 75 мм над поверхностью стола Ø680
на плоскости стола Ø550 / 75 мм над поверхностью стола Ø680
Расстояние от оси А до центра стола, мм
80 (поверхность поворотного стола ниже центра оси А)
80 (поверхность поворотного стола ниже центра оси А)
Тип зажимов на столе
Механический / Пневматический
Механический / Пневматический
Тип
Моторшпиндель
Моторшпиндель
Конус
HSK-A63
HSK-A63
Частота вращения шпинделя, об/мин
20 000
20 000

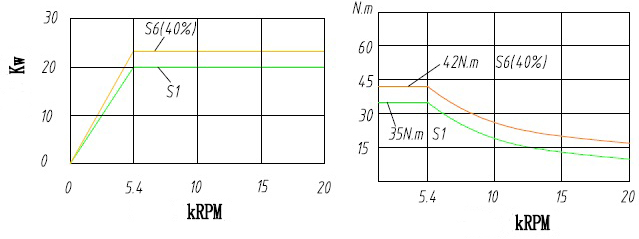

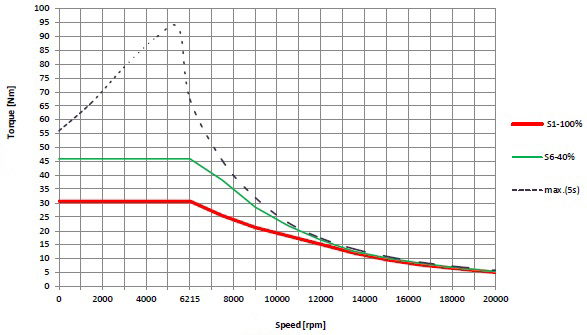

Крутящий момент шпинделя, Нм
30,7 (S1) / 46 (S6)
30,7 (S1) / 46 (S6)

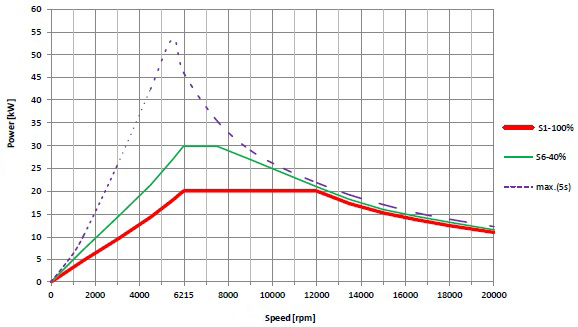

Мощность шпинделя (S1 / S6 - 40%), кВт
20 (S1)
20 (S1)
Жесткое нарезание резьбы
да
да
Система подачи СОЖ, Бар
30
30
Расстояние от торца шпинделя до поверхности стола, мм
70 - 520
70 - 520
Быстрые перемещения по осям X / Y / Z, м/мин
32 / 32 / 32
32 / 32 / 32
Макс. скорость подачи при резании, м/мин
32
32
Быстрые перемещения по осям A / C, об/мин
100 / 200
100 / 200

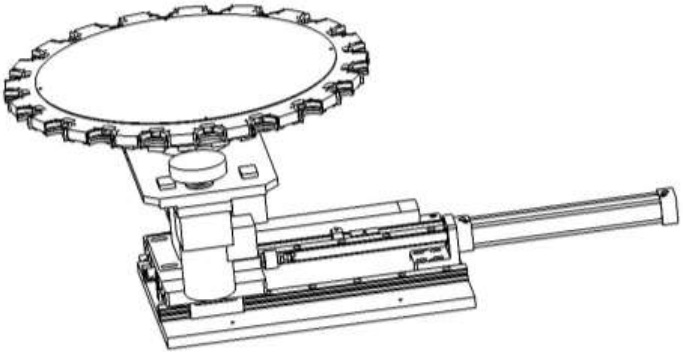

ATC тип
Зонтик
Зонтик
Емкость магазина, шт.
20
20
Макс. диаметр инструмента, мм
60
60
Макс. длина инструмента, мм
250
250
Время смены инструмента, сек
1,8
1,8
Вес инструмента (макс.), кг
6
6

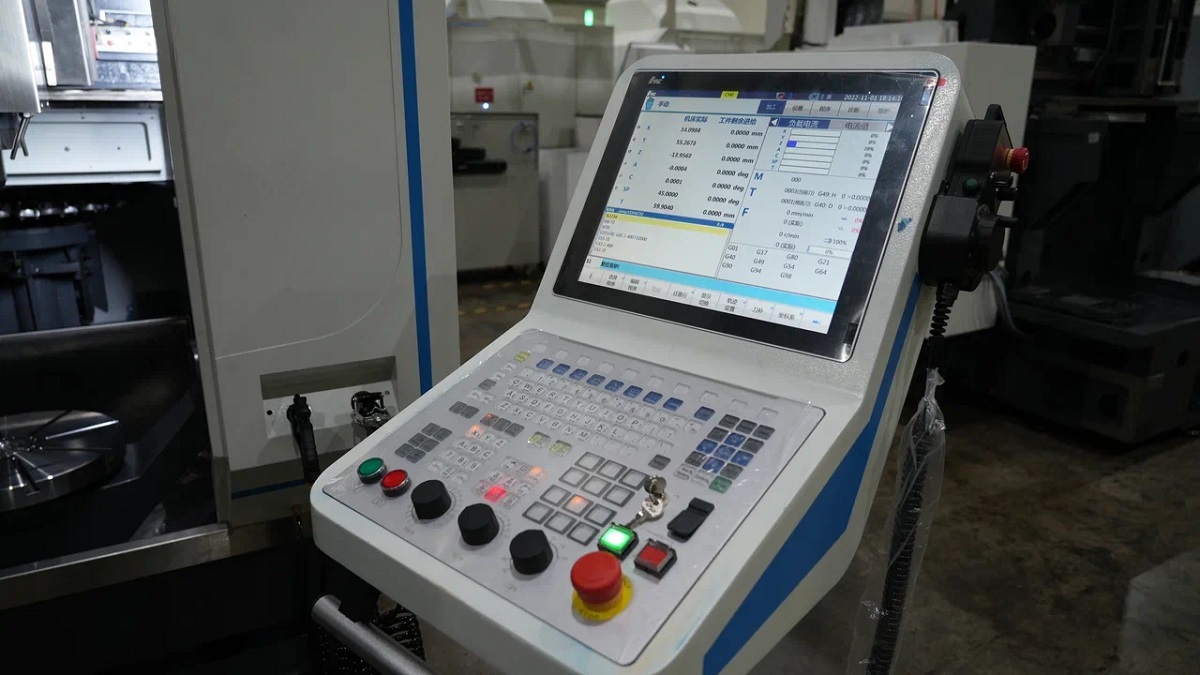

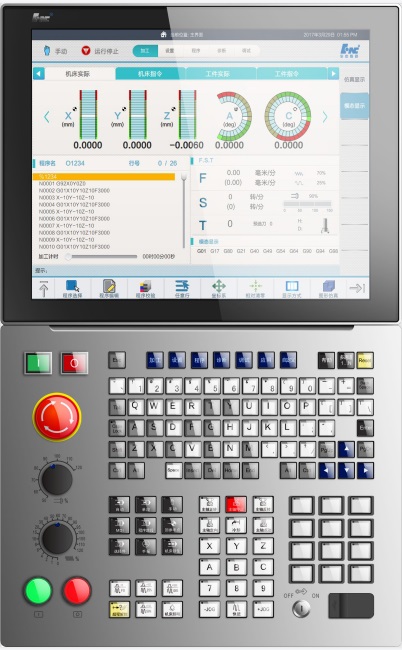

Система ЧПУ
ЦТО CNC
ЦТО CNC
Тип 5-ти осевой обработки
Поворотно-наклонный стол
Поворотно-наклонный стол

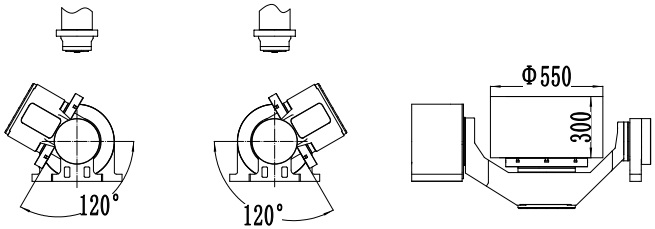

Перемещение по осям A / C, °
-120 ~ +120 / n x 360
-120 ~ +120 / n x 360

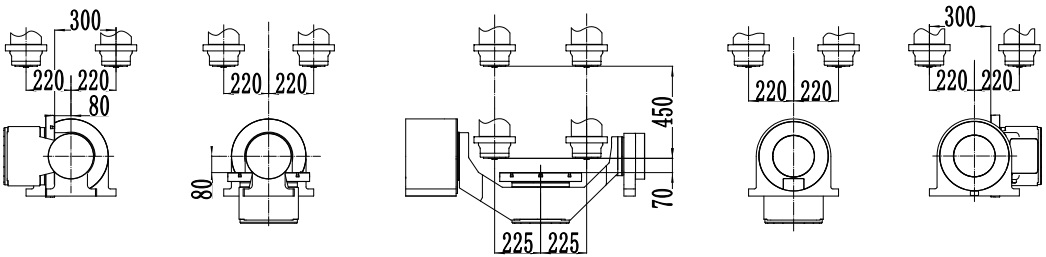

Перемещение по осям X / Y / Z, мм
450 / 440 / 450
450 / 440 / 450
Точность позиционирования по осям X / Y / Z, мм
0,007
0,007
Повторяемость по осям A / C, сек
8 / 5
8 / 5
Повторяемость по осям X / Y / Z, мм
0,004
0,004
Точность позиционирования по осям A / C, сек
8 / 8
8 / 8
Инструмент

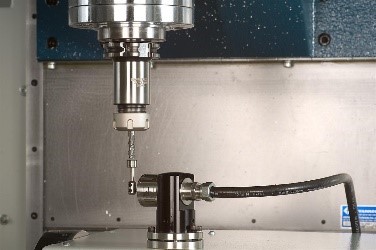

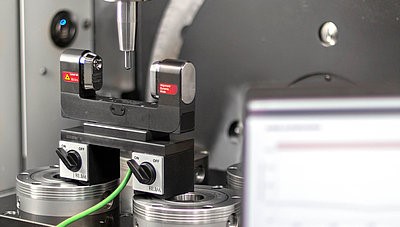

лазерный тип BLUM
лазерный тип BLUM

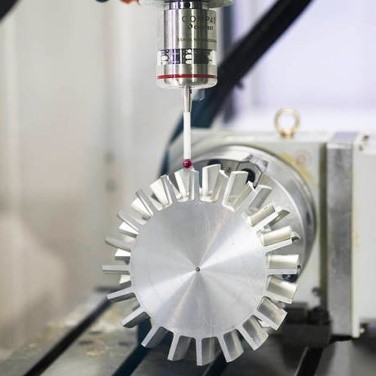

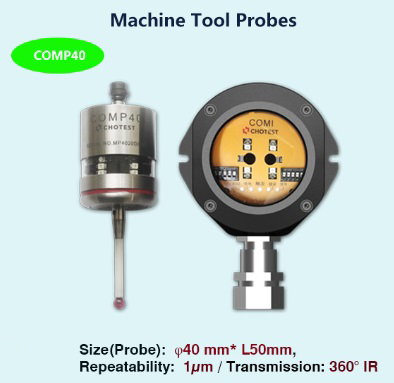

Деталь
оптическая Renishaw OMP40
оптическая Renishaw OMP40
Помпа высокого давления подачи СОЖ
да
да
Длина, мм
1900
1900
Ширина, мм
2800
2800
Высота, мм
2950
2950
Вес, кг
7600
7600
