Другие модели:

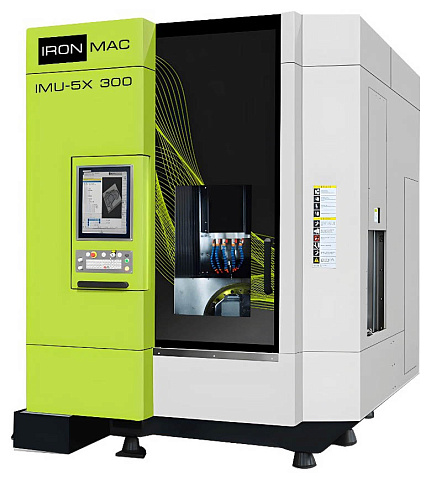

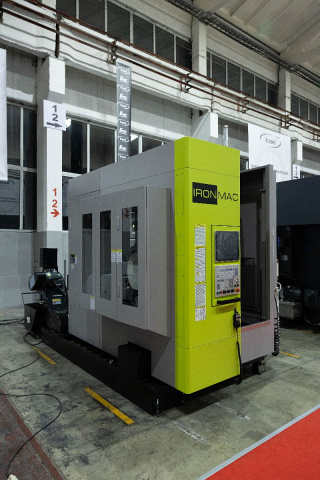

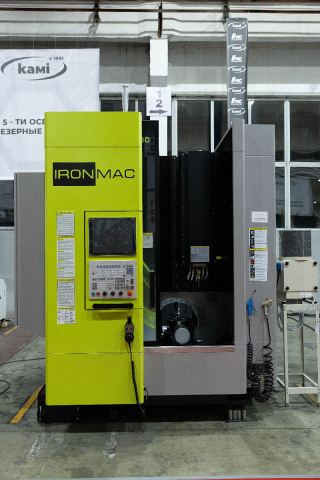

IMU-5X 300
Тип 5-ти осевой обработки: наклонно-поворотный стол
Размер рабочего стола: Ø 300 мм
Мощность: 20 / 24 кВт
Вес: 6000 кг
Преимущества

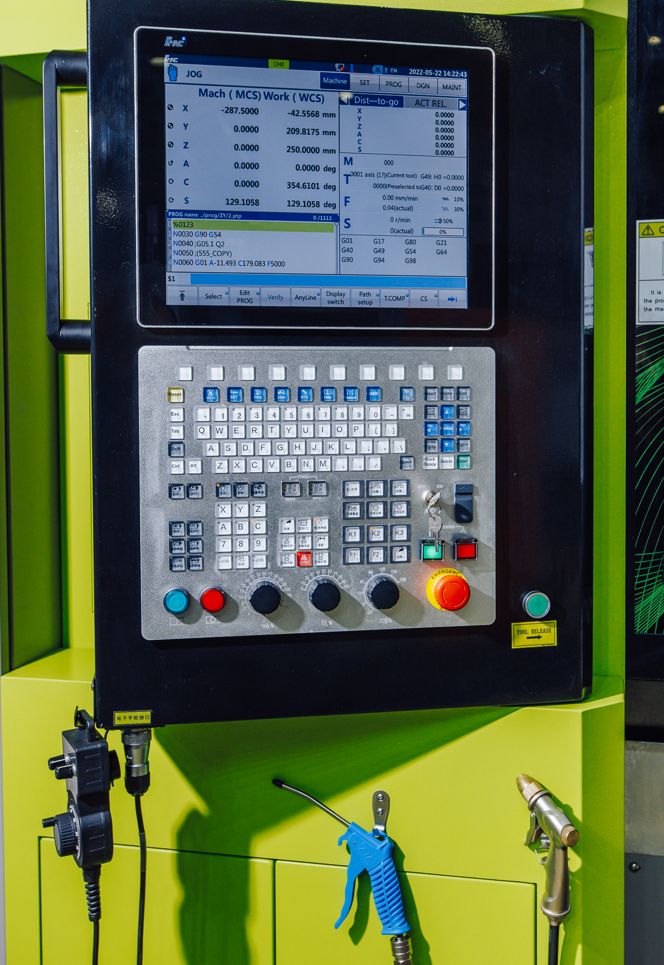

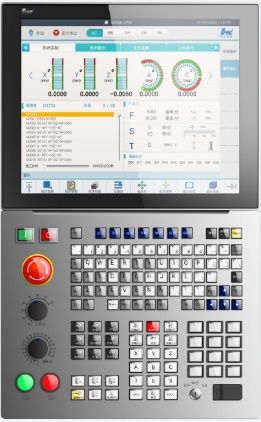

- Русскоязычная система ЧПУ H-CNC

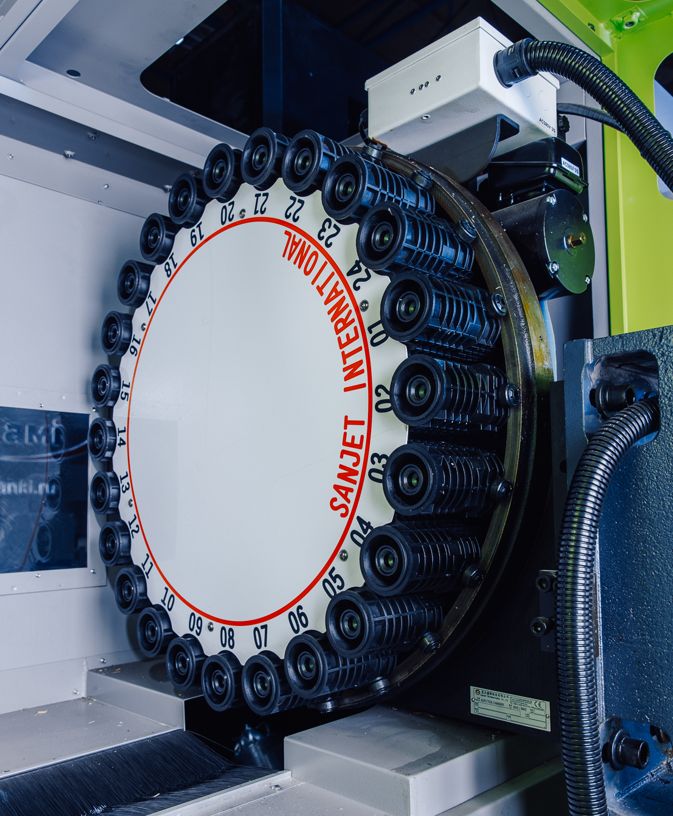

- Инструментальный магазин до 30 позиций

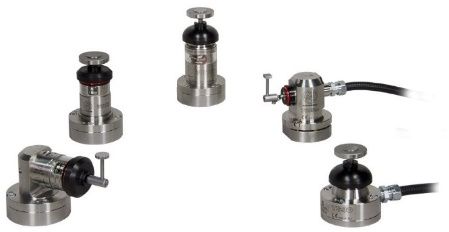

- Лазерная система измерения инструмента NC4

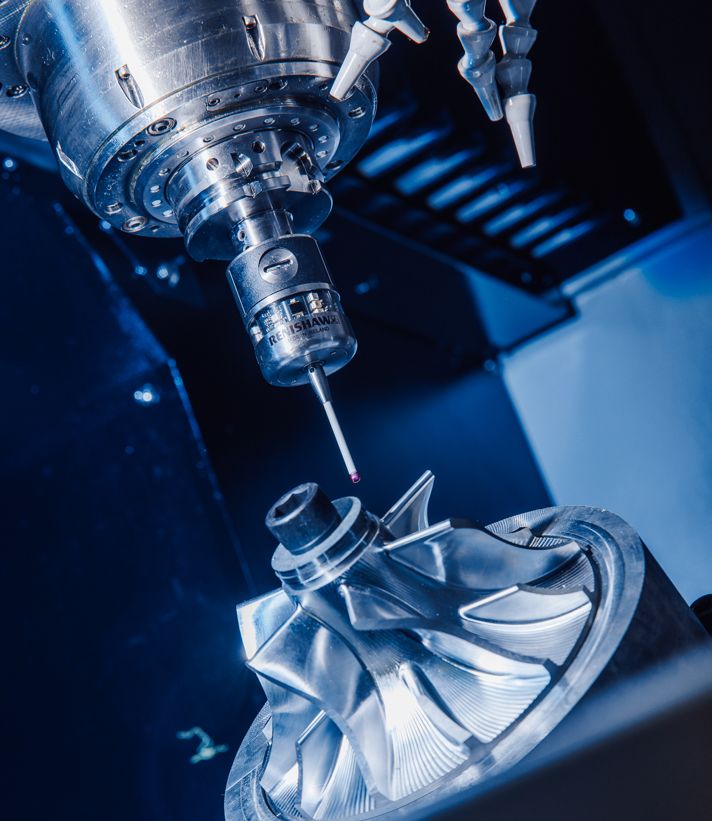

- Система измерения детали OMP40
- Поворотно-наклонный стол с редукторным приводом + энкодер Heidenhine - точность позиционирования 8 сек.

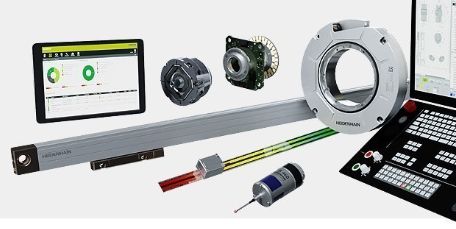

- Оптические линейки Heidenhine по осям X / Y / Z - точность позиционирования 8 мкм
О товаре
Характеристики
Модель
IMU-5X 300
Тип обработки
Поворотно-наклонный стол
Привод
Прямой
Диаметр круглого стола, мм
Ø 300
Макс. нагрузка на стол, кг
100
Макс. устанавливаемый диаметр, мм
300
Расстояние от оси А до центра стола, мм
150 - 500
Тип зажимов на столе
Механический / Пневматический

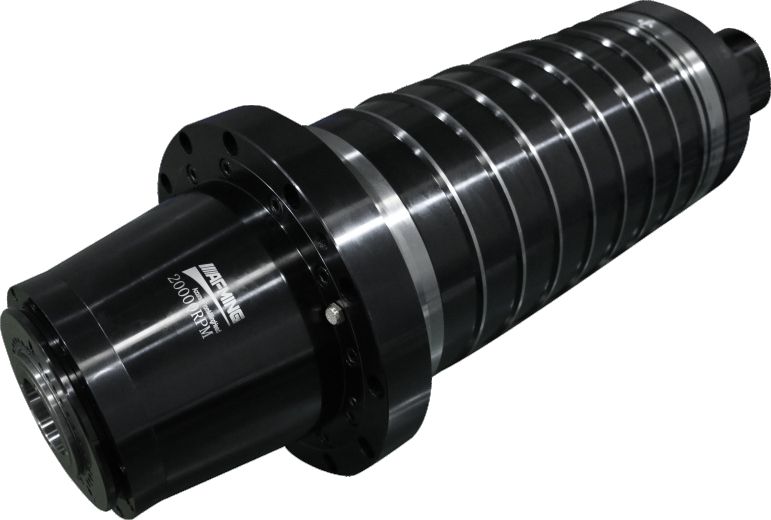

Тип
Прямой привод AFMING

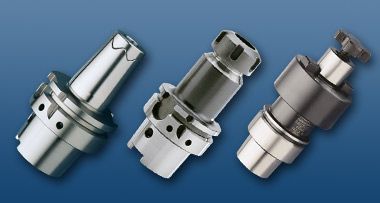

Конус
HSK-A63
Частота вращения шпинделя, об/мин
20 000
Крутящий момент шпинделя, Нм
35 / 42
Мощность шпинделя (S1 / S6 - 40%), кВт
20 / 24
Жесткое нарезание резьбы
Да
Система подачи СОЖ, Бар
3 / 30 / 50 / 70
Расстояние от торца шпинделя до поверхности стола, мм
136 - 486
Быстрые перемещения по осям X / Y / Z, м/мин
24 / 24 / 24
Макс. скорость подачи при резании, м/мин
20
Быстрые перемещения по осям A / C, об/мин
80 / 150
ATC тип
Манипулятор

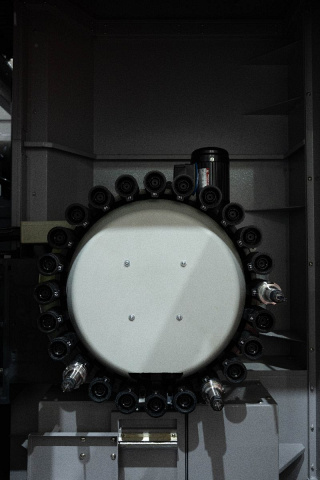

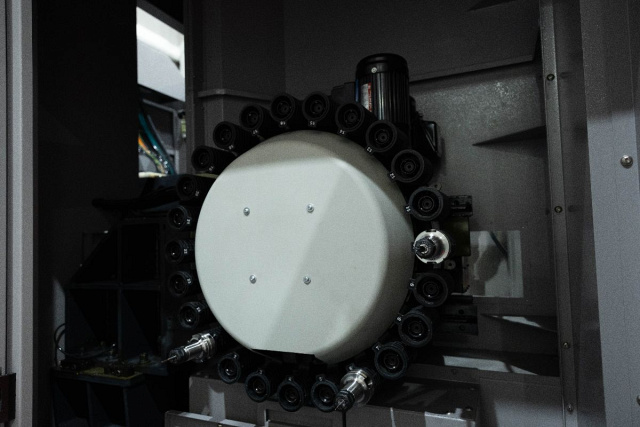

Емкость магазина, шт.
24 / 30 / 40
Макс. диаметр инструмента, мм
70 / 120
Макс. длина инструмента, мм
200
Время смены инструмента, сек
5
Вес инструмента (макс.), кг
8
Система ЧПУ
ЦТО CNC
Тип 5-ти осевой обработки
Поворотно-наклонный стол
Перемещение по осям A / C, °
от +110 до -5 - 360
Перемещение по осям X / Y / Z, мм
610 (включая сменщик инструмента) / 300 / 350
Точность позиционирования по осям X / Y / Z, мм
0,008 / 0,005
Повторяемость по осям A / C, сек
8 / 5
Повторяемость по осям X / Y / Z, мм
0,006 / 0,003
Точность позиционирования по осям A / C, сек
8 / 8
Инструмент
OMP40
Деталь
RENISHAW NC4+

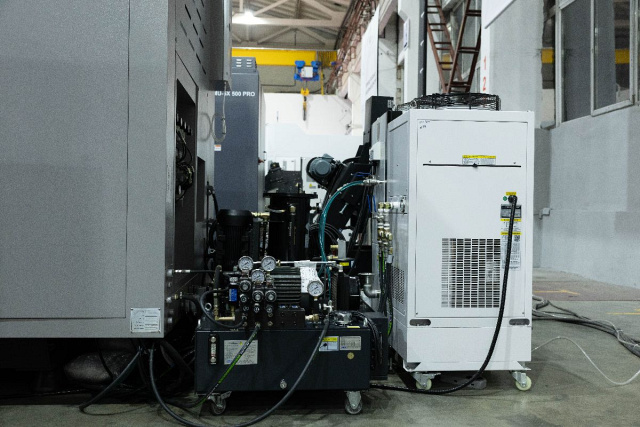

Помпа высокого давления подачи СОЖ
опция
Длина, мм
2850
Ширина, мм
2400
Высота, мм
2750
Вес, кг
6000
