При покупке 5-осевых станков в подарок идет:
- Обучение в ЦТО для 2-х человек
- Шеф-монтаж и инструктаж
Цена по запросу
При покупке 5-осевых станков в подарок идет:
- Обучение в ЦТО для 2-х человек- Шеф-монтаж и инструктаж
Шеф-монтаж:
индивидуально
Гарантия:
24 месяца

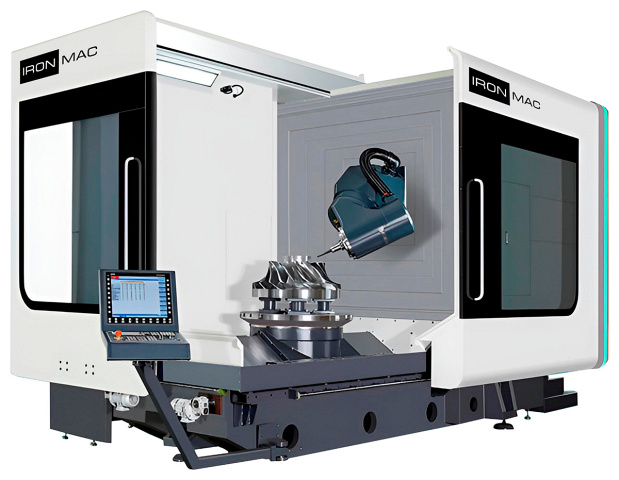

Тип 5-ти осевой обработки: поворотная голова + ось С на столе
Размер рабочего стола: Ø 630 - 1050 мм
Мощность: 34 /42; 42 / 58 кВт
Вес: 15 000 - 21 000 кг
Преимущества
- Русскоязычная система ЧПУ H-CNC
- Инструментальный магазин 40 позиций
- Система измерения инструмента Rensishaw NC4F230
- Система измерения детали Rensishaw OMP60
- Прямой привод поворотного стола (ось С)

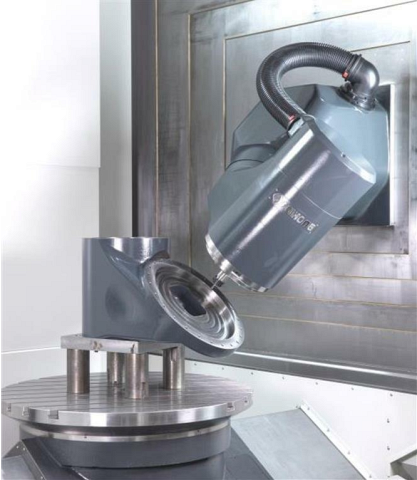

- Прямой привод поворотной фрезерной головы (ось В)
- Токарная планшайба
О товаре
Характеристики
Модель
IMU-5X 630C
IMU-5X 850C
IMU-5X 1050C
Тип обработки
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Привод
Прямой
Прямой
Прямой
Диаметр круглого стола, мм
Ø 630
Ø 850
Ø 1050
Макс. нагрузка на стол, кг
2000
3000
4000
Расстояние от оси B до центра стола, мм
30 - 630
39 - 839
30 - 1030
Тип зажимов на столе
Механический/Пневматический
Механический/Пневматический
Механический/Пневматический
Тип
Моторшпиндель
Моторшпиндель
Моторшпиндель
Конус
HSK-A63
HSK-A63
HSK-A100
Частота вращения шпинделя, об/мин
12 000
12 000
10 000
Крутящий момент шпинделя, Нм
132 / 185
132 / 185
215 / 350
Мощность шпинделя (S1 / S6 - 40%), кВт
34 / 42
34 / 42
42 / 58
Жесткое нарезание резьбы
Да
Да
Да
Система подачи СОЖ, Бар
3 / 30 / 50 / 70
3 / 30 / 50 / 70
3 / 30 / 50 / 70
Расстояние от торца шпинделя до поверхности стола, мм
150 - 750
162 - 962
160 - 1160
Быстрые перемещения по осям X / Y / Z, м/мин
40 / 40 / 40
40 / 40 / 40
40 / 40 / 40
Частота вращения при токарной обработке, об/мин
600
550
500
Быстрые перемещения по осям B / C, об/мин
60 / 80
40 / 80
45 / 103
ATC тип
Цепной
Цепной
Цепной
Емкость магазина, шт.
40
40
40
Макс. диаметр инструмента, мм
85
85
135
Макс. длина инструмента, мм
300
300
300
Время смены инструмента, сек
1,8
1,8
2
Вес инструмента (макс.), кг
8
8
12
Система ЧПУ
ЦТО CNC
ЦТО CNC
ЦТО CNC
Тип 5-ти осевой обработки
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Перемещение по осям B / C, °
-15 +180 / 360
-15 +180 / 360
-15 +180 / 360
Перемещение по осям X / Y / Z, мм
600 / 800 / 600
800 / 1050 / 800
1000 / 1150 / 1000
Крутящий момент поворотного стола, Нм
807 - 1430
1140 - 1980
1330 - 2630
Точность позиционирования по осям X / Y / Z, мм
0,005 / 0,005 / 0,005
0,005 / 0,005 / 0,005
0,005 / 0,005 / 0,006
Повторяемость по осям B / C, сек
4 / 4
4 / 4
4 / 4
Повторяемость по осям X / Y / Z, мм
0,004 / 0,004 / 0,004
0,004 / 0,004 / 0,004
0,004 / 0,004 / 0,004
Точность позиционирования по осям B / C, сек
8 / 8
8 / 8
8 / 8
Инструмент
RENISHAW NC4F230
RENISHAW NC4F230
RENISHAW NC4F230
Деталь
OMP40
OMP40
OMP40
Помпа высокого давления подачи СОЖ
да
да
да
Длина, мм
5200
5610
6000
Ширина, мм
3550
3600
3750
Высота, мм
2985
3350
3650
Вес, кг
15 000
18 500
21 000
