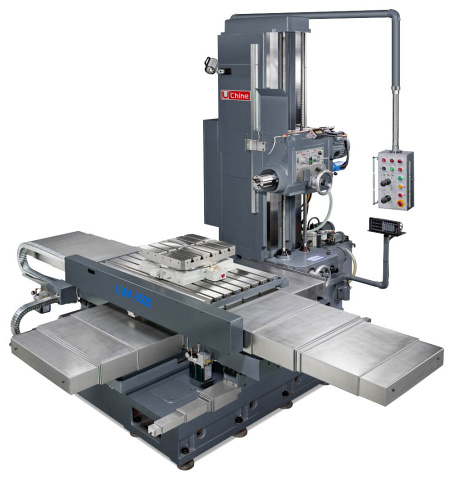

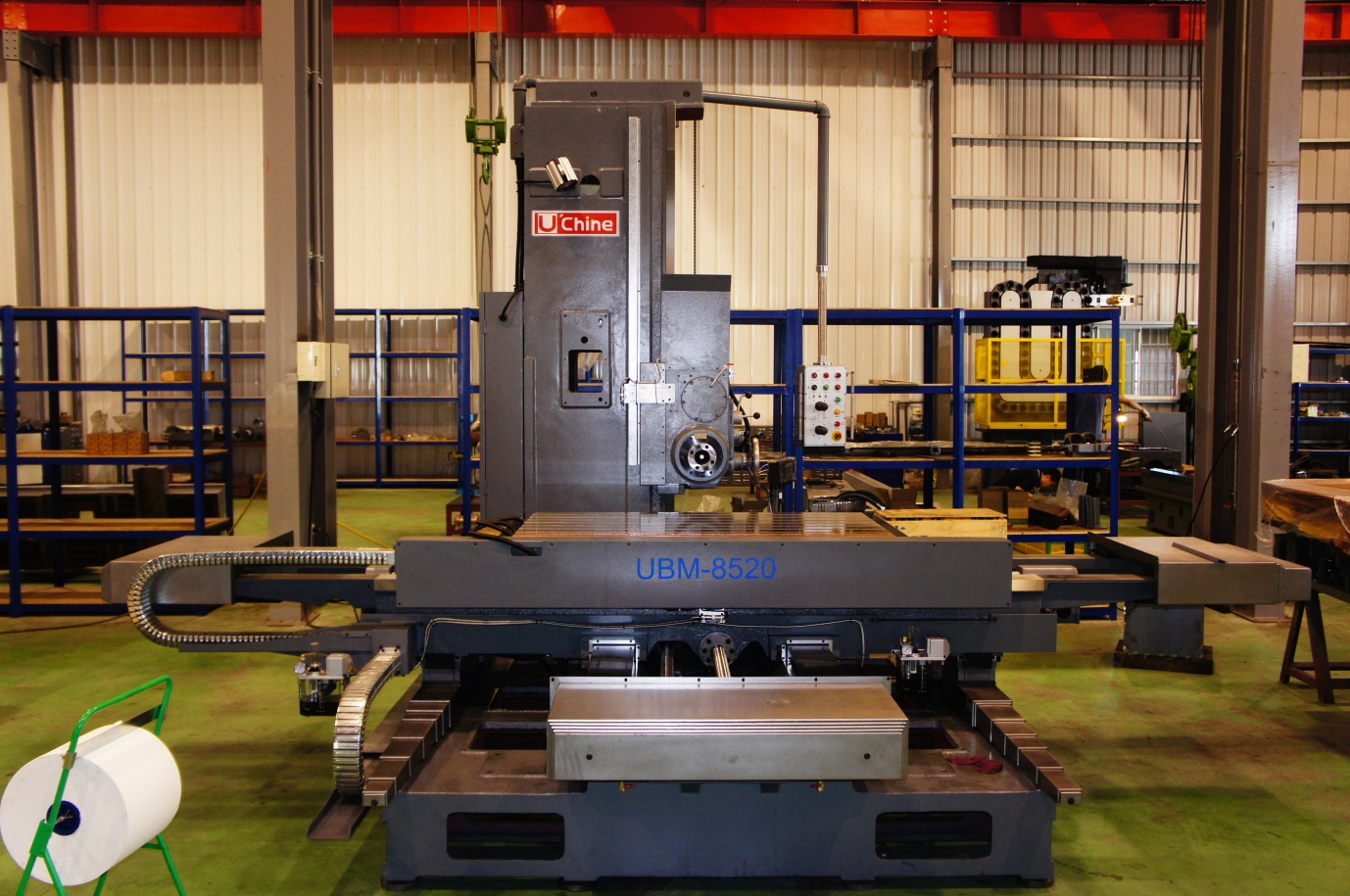

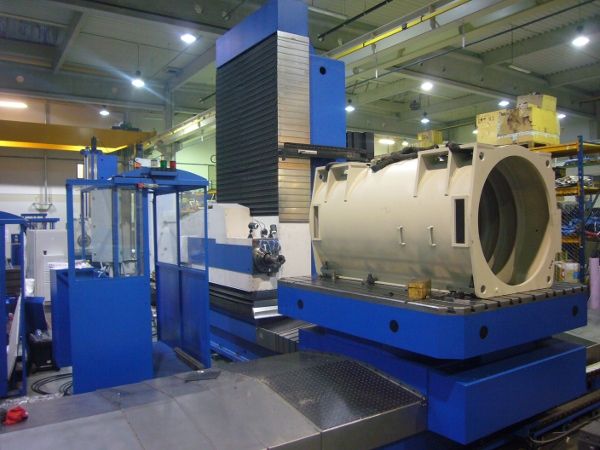

Универсальные горизонтально-расточные станки U’Chine UBM с УЦИ
Ø шпинделя: 85 мм
Ось Х: 1400 - 2000 мм
Ось Y: 1200 - 1700 мм
Вес: 7 200 - 10 500 кг
- Широкий диапазон скоростей вращения шпинделя от 30 до 10 000 об/мин
- Возможность использования инструментального конуса BT-50 дает возможность использования усиленных режимов резания
- Увеличенные подачи до 2400 мм/мин позволяют значительно ускорить процесс обработки заготовки
- Простота управления и обслуживания станка при помощи внедрения УЦИ
- Относительно прост и неприхотлив, по сравнению со станками с ЧПУ, у UBM всегда остаётся бесспорное преимущество – более низкая цена

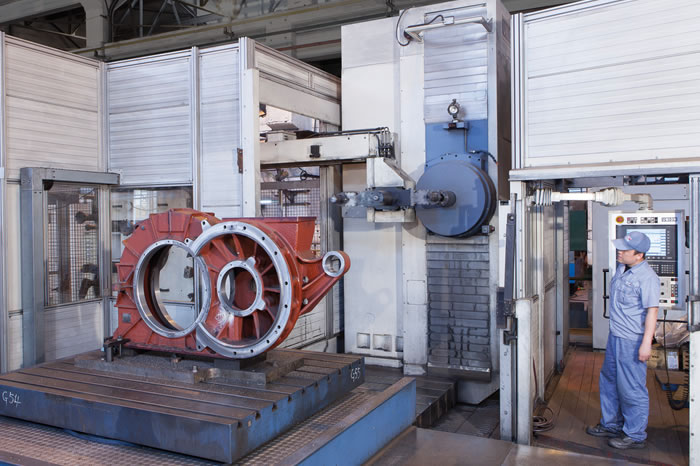

Универсальный горизонтально-расточной станок с неповоротным столом и возможностью установки индексного поворотного стола UBM представляет собой одну из старейших технологий и концепций универсальных горизонтально-расточных станков с неповоротным столом и возможностью установки индексного поворотного стола, которые в настоящее время доступны на рынке. Благодаря современному дизайну, UBM является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности.

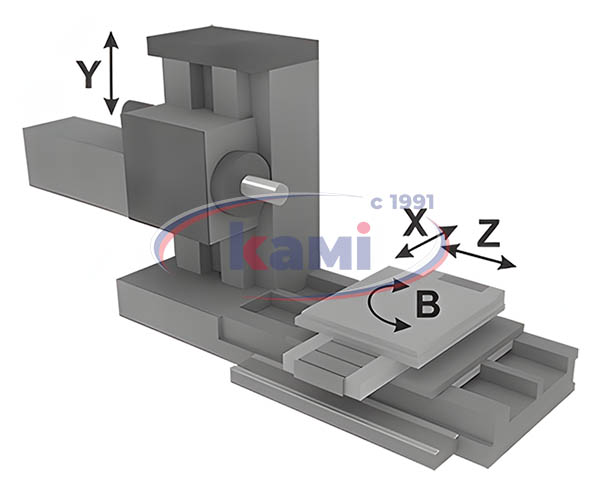

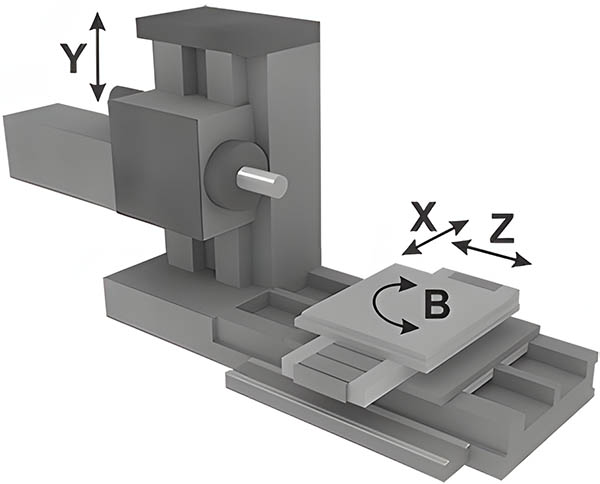

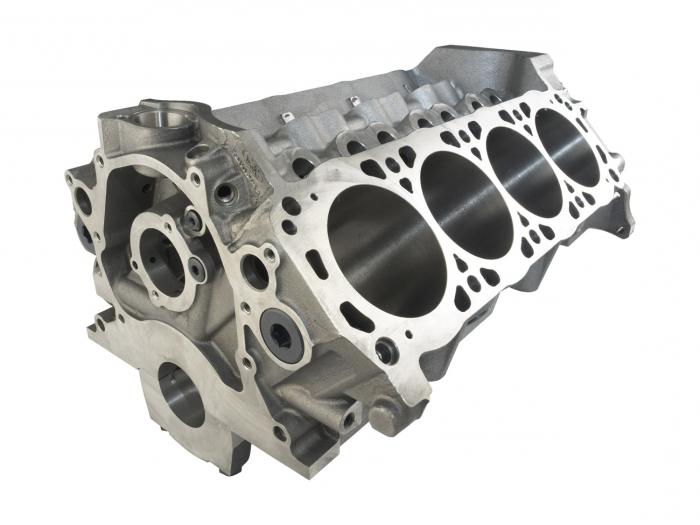

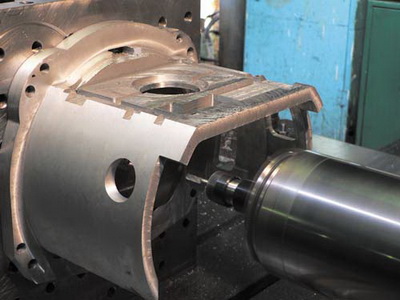

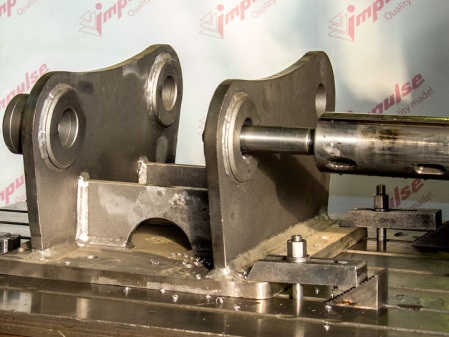

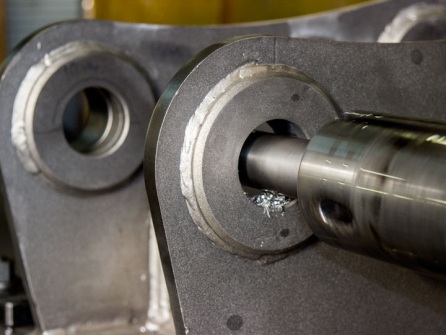

UBM осуществляет перемещение по 3 осям (X / Y / Z), однако, при желании заказчика станок можно оснастить индексным поворотным столом различных габаритов: в таком случае добавится 4 ось (B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на универсальном горизонтально-расточном станке UBM, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении.Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности.

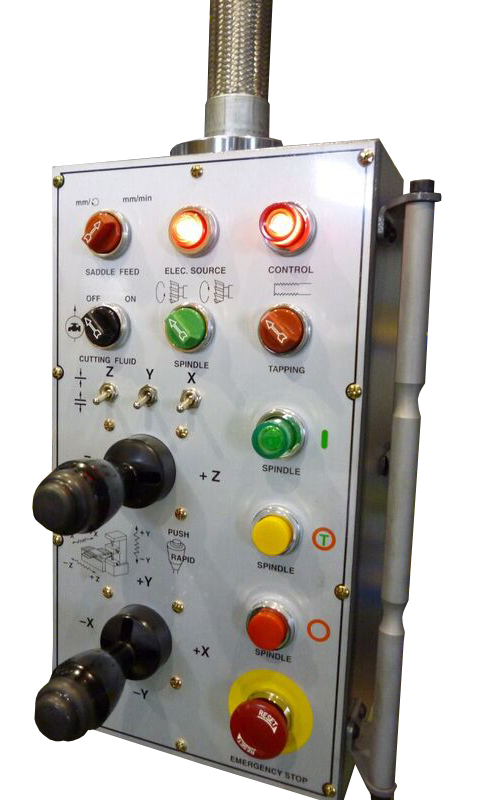

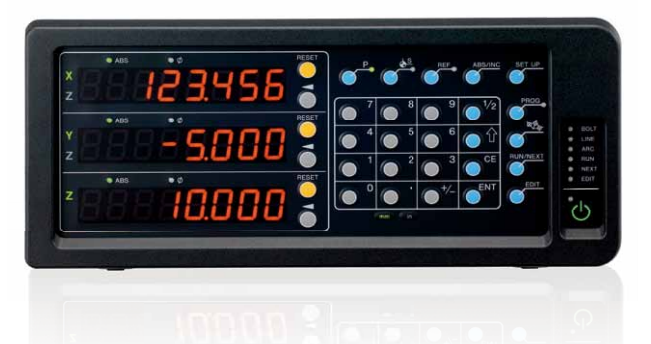

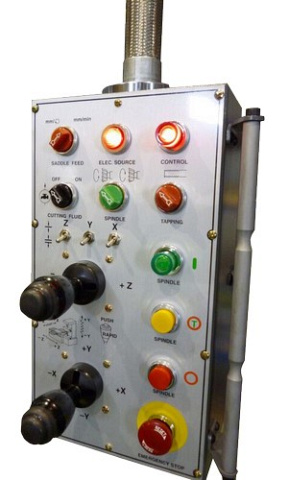

Станок мжет управляться простым кнопочным пультом, либо пультом с УЦИ (устройством цифровой индикации). Как правило, УЦИ отображает 3 координаты. 4-х координатные исполнения универсальных горизонтально-расточных станков изготавливаются под заказ.

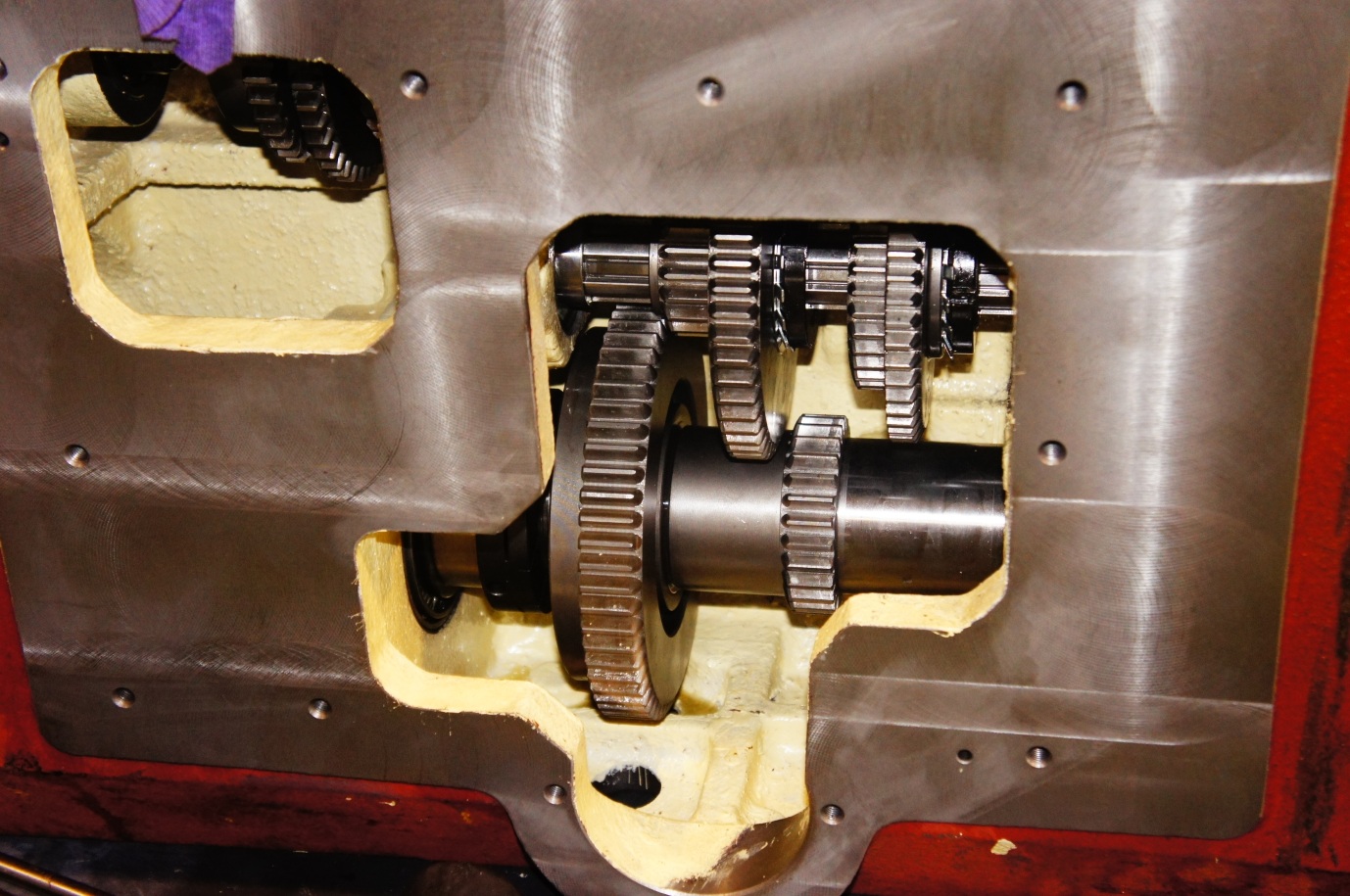

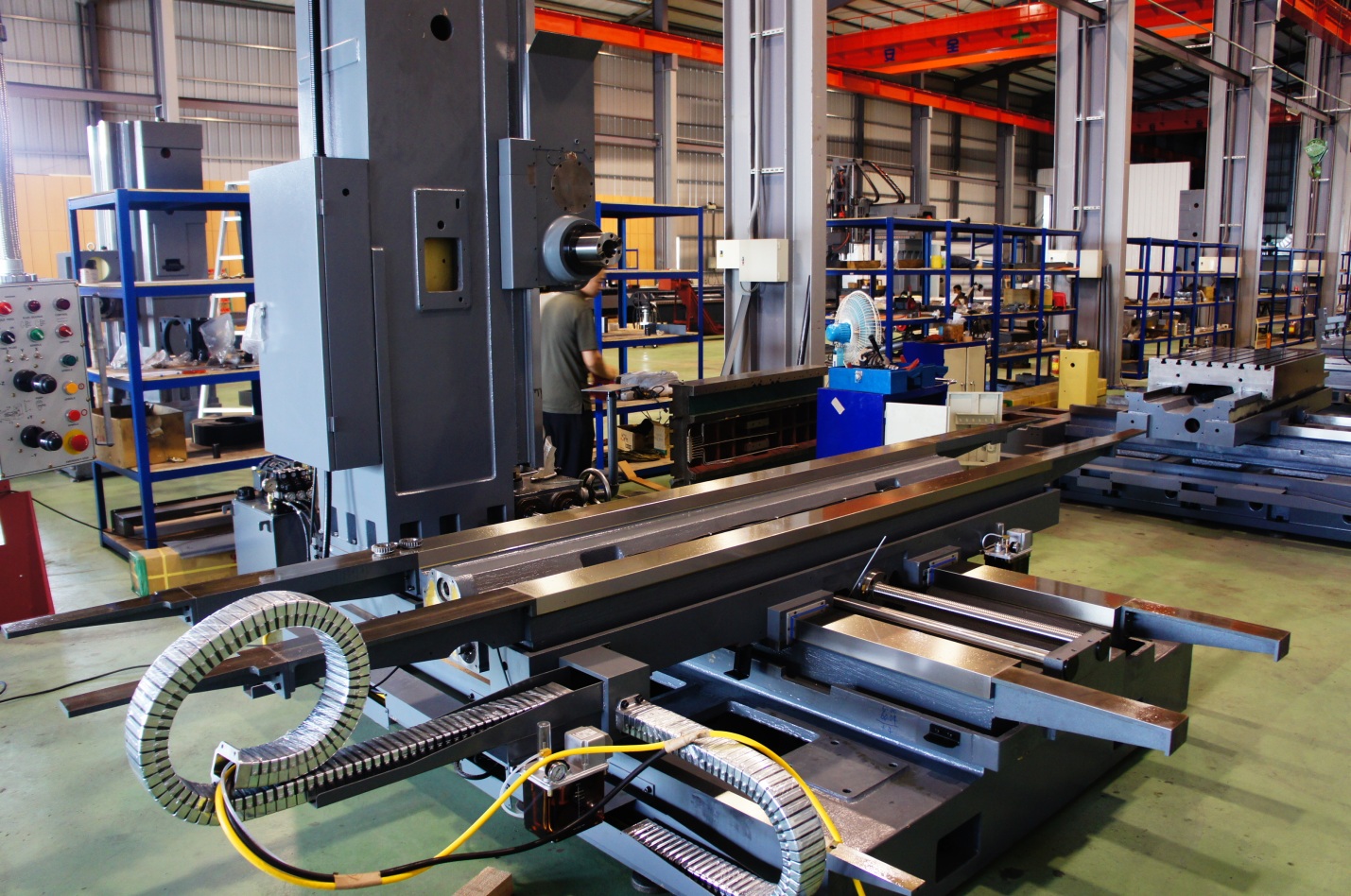

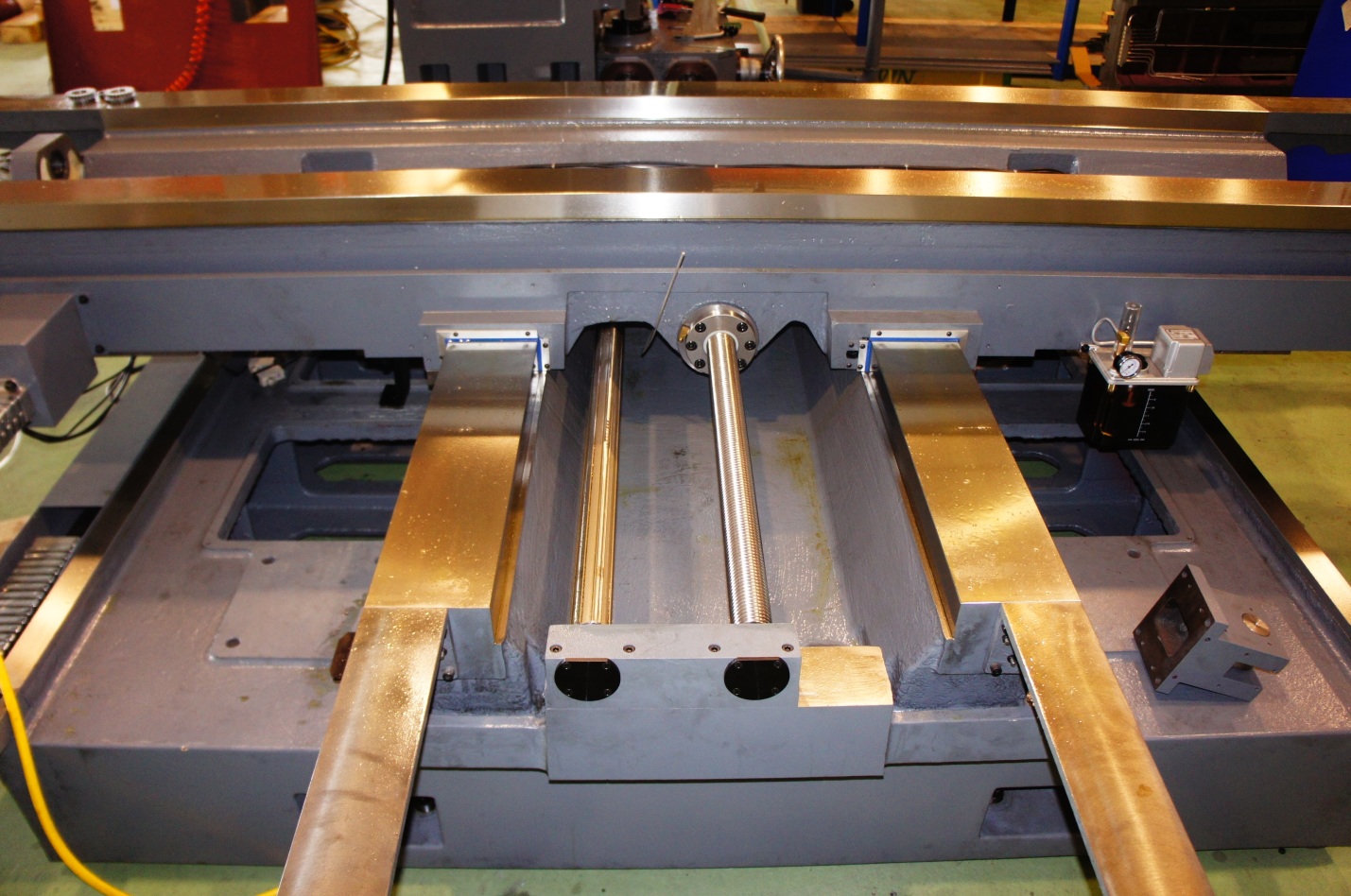

Рабочий стол и шпиндельная стойка универсального фрезерно-расточного станка UBM имеют общий фундамент, при этом стол имеет 2 степени свободы: горизонтальную подачу в двух направлениях, вращение вокруг вертикальной оси (3 степень свободы) осуществляется за счет установки индексного поворотного стола, перемещение по вертикали осуществляется подъёмом и опусканием шпиндельной головки вдоль вертикальной стойки универсального расточного станка.

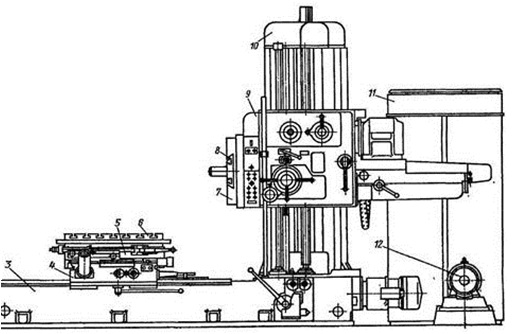

- Станина (3)
- Стол (4)
- Верхний суппорт (5)
- Поворотный стол (6)
- Планшайба (7)
- Механизм радиального перемещения суппорта (8)
- Уравновешенная шпиндельная бабка (9)
- Стойка (10)
- Электрошкаф (11)
- Вентилятор (12)
