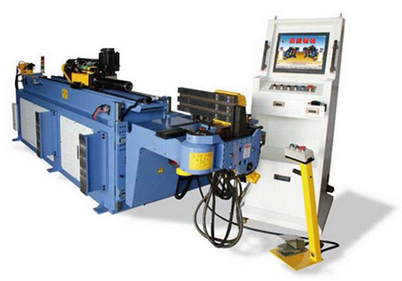

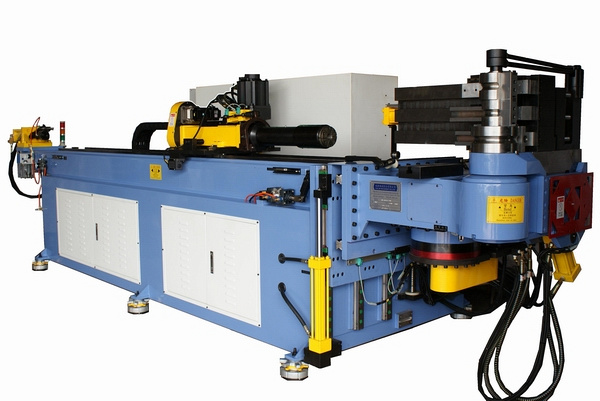

Автоматические трубогибочные станки с ЧПУ HJ HC-CNC

Поделиться
23 544 349 KZT
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
HJ
Тайвань
Модели серии:
HC-160 HC-250 HC-380 HC-500 HC-650 HC-800 HC-1000 HC-1300

Диаметр обработки: 16 - 125 мм

Радиус гиба: 90 - 500 мм

Макс. угол гиба: 210°

Рабочая скорость гиба: 70 - 180°/с

Многоосевая гибка труб и профилей в автоматическом режиме

Автоматическое чтение и конвертация 3D чертежей

Преимущества

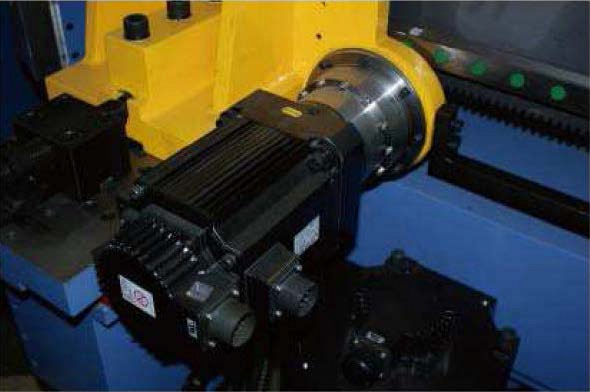

  • Главным отличием является применение на гибочной консоли легендарных редукторов NABTESCO (Япония), при прочих равных, среди конкурентов, они обладают самым высоким крутящим моментом.
  • Каждое перемещение на станке контролируется отдельным приводом, что позволяет произвести более точную настройку программы гибки.
  • Программное обеспечение позволяет автоматически читать и конвертировать в координаты YBC чертежи любого известного формата (AutoCad, SolidWorks, IGES и другие)
  • Подключение и совместная работа с современными системами измерения Aicon, Roomer и др.
  • Повторяемость изделий 99%.
  • Утонение стенки в месте гиба 5%.
  • Поворот гибочной консоли до 210 градусов позволяет иметь хороший запас на поправки на пружинение.
Назначение

Трубогибы предназначены для гибки любого вида профиля трубы. (Круглая труба, квадратная труба, профильная труба или пруток). Материалы труб могут использоваться, такие как: сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у завода-изготовителя.

Трубогибы с ЧПУ применяются для выполнения изделий, имеющих сложную форму, требующих гибки в 3-х мерном пространстве, а также при повышенных требованиях к повторяемости изделий (до 98%) и получения минимального процента утонения трубы (7 - 12 % в зависимости от обрабатываемого изделия и правильных установок станка), отсутствие гофр.


Данная серия нацелена на серийное и крупносерийное производство.
Область применения

Трубогибы с ЧПУ применяются в следующих областях промышленности:

  • Автомобильная промышленность
  • Авиационная промышленность
  • Производство мебели (столы, стулья, фурнитура и т. д.)
  • Спортивный инвентарь
  • Производство полотенцесушителей и многие другие направления.

Примеры сечений обрабатываемых изделий

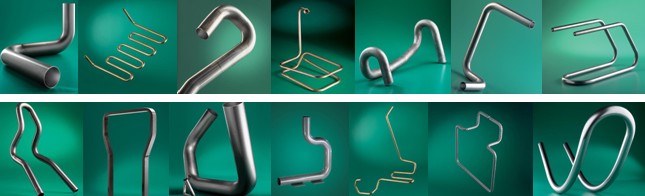

Получаемые изделия

Конструктивные особенности

И 3D модель самого изделия отображаются в реальном времени для удобства редактирования параметров осей Y.B.C.

Отображается на дисплее стойки ЧПУ, как при работе в полуавтоматическом так и в автоматическом режиме.

Которая будет использована для изготовления данного изделия. Данный метод позволяет удобно и быстро распределять имеющиеся чертежи в памяти по оснасткам, используемым на предприятии, а также быстро находить необходимый чертеж из базы.

Соответствует новейшим стандартам; он оснащен манипулятором «мышь»; общий объем жестких дисков составляет 160 Gb (дисковая система с дублированием, объем каждого из двух дисков 80 Gb).

Стандарты на элементы персональных компьютеров устойчивы и доступны для использования. В случае выхода компьютера из строя пользователь может легко приобрести аналогичное устройство. В отличие от систем с промышленными компьютерами, нет необходимости ждать, пока производитель станка вышлет компьютер и программное обеспечение. Благодаря этому исключается остановка производства и потери времени.

* Помимо этого, использование манипулятора «мышь» уменьшает износ и увеличивает срок службы дисплея.

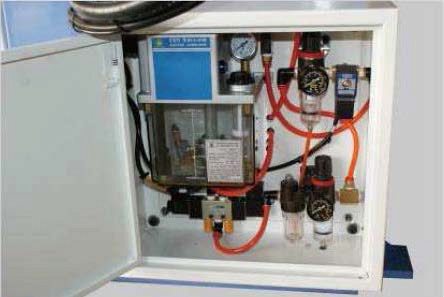

Позволяет задать время продувки воздухом/подачи масла.

Трубогибочные станки с ЧПУ HJ Тайваньского производства имеют также множество других отличий, которые Вы можете запросить у наших специалистов отдела металлообработки.

Комплектация
Стандартная

HJ серия с ЧПУ (пример)

Основные:

С – привод гибки изделия

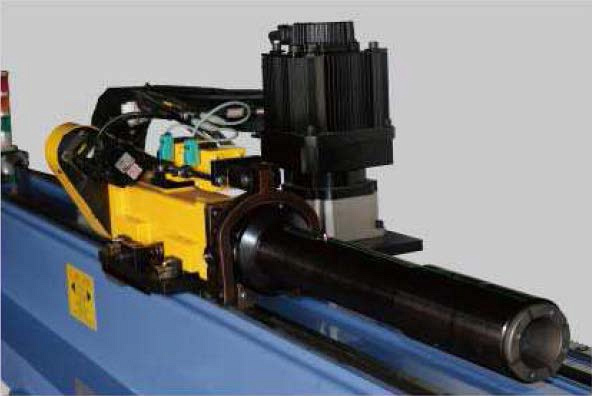

YB – привод подачи изделия на заданную длину

B – привод поворота изделия в пространстве

YM – привод подачи дорна

XR – привод прижимной пресс-формы

XC – привод следящей пресс-формы

Вспомогательные:

YF – привод подачи изделия в процессе гиба, синхронизированный с приводом гибки (на моделях V, оснащенных функцией проталкивания)

Z – привод смены гибочных роликов (на моделях 2S и 3S, где установлены несколько уровней гибочной оснастки)

SM - количество осей на сервоприводе (в стандартной комплектации подача и вращение заготовки работает от сервомотора)

R - количество уровней роликов.

Количество узлов на сервомоторе и необходимость всех возможных опций на станке определяются исключительно в процессе подбора машины по Вашим чертежам и исходя из требуемой производительности.

Дополнительная
  • Гибочный или формирующий ролик
  • Ползун
  • Прижим
  • Разглаживатель
  • Дорн

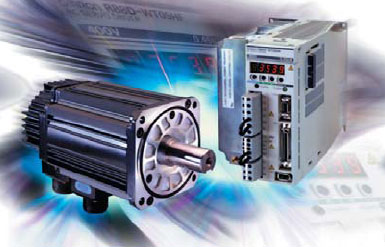

Замена любого привода, работающего от гидравлики, на сервомотр вы получите следующие преимущества:

  • Повышенная точность ± 0,05 мм (º)
  • Увеличенная скорость – до 3 раз Выше гидравлического привода.
  • Более надежный и современный привод нового поколения
  • Отсутствие масла

Применяется для гибки под различный радиус за один установ трубы, без переналадки станка. Полная автоматизация многоосевой гибки. Когда R1 ≠ R2.

Гибка методом проталкивания применяется для получения дуги с большим (более 5D трубы), либо переменным радиусом, спиралей, геликоидных гибов). Такая функциональность позволяет производить достаточно сложные изделия, с большим количеством больших и малых радиусов.
