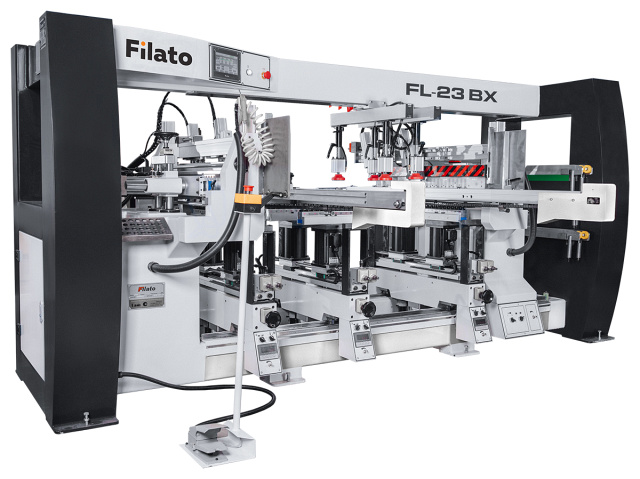

Автоматические сверлильно-присадочные станки Filato FL-23BX, FL-23BXS, FL-24BXS
Код(ы)
товара: МБ 286511, МБ 349261, МБ 403954
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
2 горизонтальных траверсы:
44 (22 x 2) шпинделя
3 вертикальных нижних траверсы:
66 (11 + 11) х 3 шпинделей
4 вертикальных нижних траверсы:
88 (11 + 11) х 4 шпинделей
Мин. расстояние между вертикальными траверсaми: 220 мм
Преимущества
- Сверление до 3-х деталей одновременно
- Магазин-накопитель для подачи заготовок

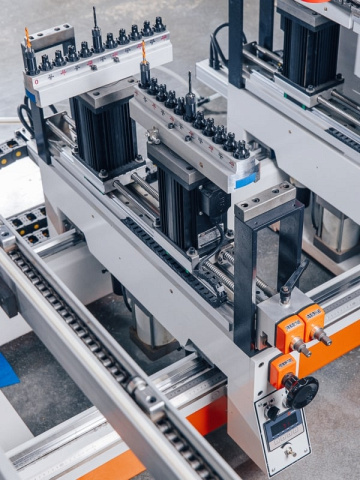

- Поворотные сверлильные группы
- Интегрированная система обдува заготовок
- Немецкие призматические направляющие
- 30 быстросменных патронов в базовой комплектации
- Широкий рабочий стол
Модель
FL-23BX
МБ 286511
FL-23BXS
МБ 349261
В наличии

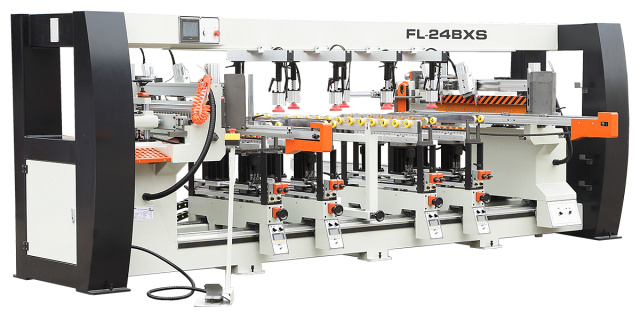

FL-24BXS
МБ 403954
Частота вращения, об/мин
2840
2840
2840
Общее количество шпинделей, шт.
110
110
132
Количество горизонтальных траверс, шт.
2
2
2
Количество шпинделей на горизонтальных траверсах, шт.
44 (22 x 2)
44 (22 x 2)
44 (22 x 2)
Количество нижних вертикальных траверс, шт.
3
3
4
Количество шпинделей на нижних вертикальных траверсах, шт.
66 (11 + 11) x 3
66 (11 + 11) x 3
88 (11+11) x 4
Количество верхних вертикальных траверс, шт.
нет
нет
нет
Количество шпинделей на верхних вертикальных траверсах, шт.
нет
нет
нет
Длина заготовки, мм
220 - 1500
220 - 1500
220 - 2400
Ширина заготовки, мм
32 - 672
32 - 672
32 - 672
Толщина заготовки, мм
12 - 40
12 - 40
12 - 40
Расстояние между двумя соседними шпинделями, мм
32
32
32
Макс. глубина сверления, мм
50
50
50
Рабочее давление, атм.
5 - 6
5 - 6
5 - 6
Автоподача
есть
есть
есть
Накопитель (магазин для заготовок)
есть
есть
есть
Магазин выгрузки заготовок
есть
есть
есть
Мощность двигателя, кВт
9,5
12,55
16
Посадочный диаметр шпинделей, мм
10
10
10
Размер заготовки при обработке 1 детали, мм
60 x 630
60 x 630
60 x 630
Скорость обработки 1 заготовки, мм/мин
13 - 16
13 - 16
13 - 16
Размер заготовки при обработке 2-х заготовок, мм
60 x 320
60 x 320
60 x 320
Скорость обработки 2-х заготовок, мм/мин
20 - 26
20 - 26
20 - 26
Расход воздуха для пневмооборудования, л/цикл
1200
1200
1200
Макс. расстояние между шпинделями, мм
1500 x 220
1500 x 220
1500 x 220
Мин. расстояние между шпинделями, мм
672 x 32
672 x 32
672 x 32
Мин. расстояние между вертикальными траверсaми, мм
220
220
220
Длина, мм
3400
3400
4500
Ширина, мм
2250
2250
2250
Высота, мм
1650
1650
1650
Вес, кг
1800
1200
1950
