Станок заточной универсальный TOP WORK M-40

Станок заточной универсальный TOP WORK M-40

Код товара: ЗО 434914

13 396 322

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Покупка в лизинг Подробнее

от 366 166 ₽/мес. в лизинг

Аванс: 20%

Срок договора: 60 мес.

Предложим удобный вариант лизинга

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Тайвань

Диаметр хвостовика концевого инструмента

6 - 25 мм
Макс. наружный диаметр насадного инструмента

250 мм
Макс. диаметр сверл

25 мм
Мощность электродвигателя шлифовального круга

1,2 кВт
Вес

1160 кг

Преимущества

Шлифовальная бабка может легко наклоняться до ±15º с поворотом на 360º
Рабочий стол может вращаться на 120º с градуированной шкалой ±60º
Подача рабочего стола может регулироваться с различной скоростью
Станок имеет централизованную систему смазки

Назначение

Универсальный заточной станок М-40 предназначен для заточки резцов, фрез и осевого инструмента, а также шлифования небольших деталей.

Область применения

Станок рекомендуется для металлообрабатывающих производств, где применяются – насадные фрезы, резцы и полный спектр концевого инструмента (фрезы, сверла, метчики, развертки, зенкеры, зенковки и т.п.).

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

Конструктивные особенности

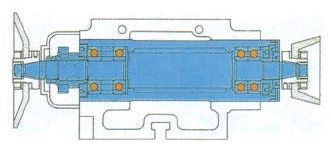

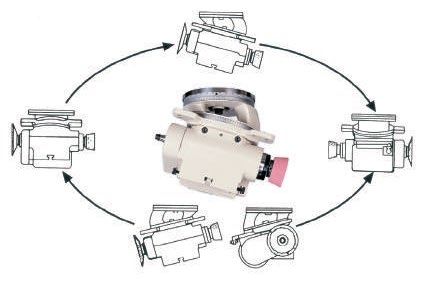

Шлифовальная бабка может легко наклоняться до ±15° с поворотом на 360° в горизонтальной плоскости. Шлифовальная бабка может шлифовать под любым углом. Две пары радиально-упорных подшипников предназначены для поддержки шпинделя и затягиваются гайками. Внутренняя часть шлифовальной головки смазана специальной смазкой и дальнейшее обслуживание не требуется.

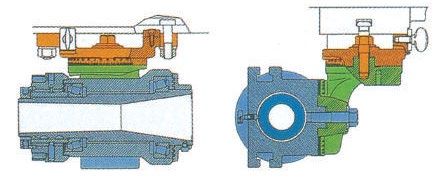

Рабочая головка может вращаться и точно регулироваться под любым углом, в горизонтальном или вертикальном положении. Шпиндель с одной стороны имеет конус NT-50 (BT-50) и с другой стороны MT-5.

Рабочий стол может вращаться на 120° с градуированной шкалой ±60°. В то же время рабочая головка может поворачиваться на 360°, чтобы шлифовать различные режущие инструменты.

Подача рабочего стола может регулироваться с различной скоростью, как на низкой, так и на высокой скорости.

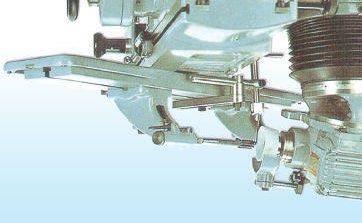

Рабочий стол имеет рукоятку подачи с обеих сторон; в то время как рукоятка сцепления на правой стороне управляет более низкой скоростью, чтобы увеличить точность.

Два вида задней бабки: одна с фиксацией пиноли болтом, а другая фиксируется давлением пружины. Комбинация задней бабки и рабочей головки очень хорошо работает для стабильного удержания заготовки и достижении наилучшего результата шлифования.

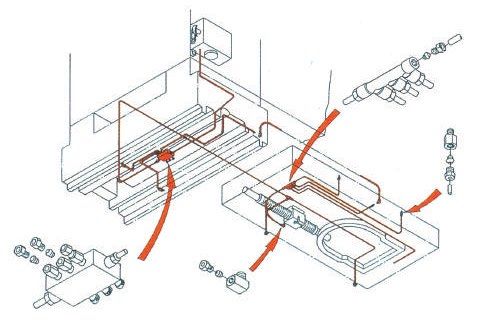

Станок имеет централизованную систему смазки, которая обеспечивает равномерную подачу смазки в каждый узел. Такая система смазки обеспечивает отличную работу станка, а также продлевает срок службы.

Комплектация

Стандартная

Установочные опоры

Рабочая головка

Задняя бабка (правая)

Центроискатель

Выталкиватель

Центр для шпинделя рабочей головки MT5

Держатель алмазного карандаша с алмазным карандашом

Комплект шайб для шлифовального круга

Защитный кожух шлифовального круга Ø90

Защитный кожух шлифовального круга Ø110

Защитный кожух шлифовального круга Ø125

Защитный кожух шлифовального круга Ø150

Держатель защитного кожуха шлифовального круга (короткий)

Держатель защитного кожуха шлифовального круга (длинный)

Фланец шлифовального круга – 2 шт.

4” удлиненная оправка для шлифовального круга (Ø31,75 мм)

Шлифовальный круг (PA 90 х 38 х 31,75 мм)

Шлифовальный круг (GC 125 х 38 х 31,75 мм)

Шлифовальный круг (WA 150 х 13 х 31,75 мм)

Шлифовальный круг (GC 150 х 13 х 31,75 мм)

Шлифовальный круг (WA 150 х 19 х 31,75 мм)

Затяжной болт для рабочей головки

Ключ для шлифовального круга

Цанговый ключ

Фиксатор для съёма шлифовального круга

Гаечный ключ (17-19 мм)

Гаечный ключ (19 мм)

Гаечный ключ (24 мм)

Ящик с инструментами

Переходная втулка МТ5 x МТ4

Переходная втулка МТ5 x МТ3

Переходная втулка МТ5 x МТ2

Опора для зубьев фрезы

Держатель опор для зубьев фрезы

Краска

Опора для зубьев с микрометром

Ключ для снятия круга

Универсальный держатель опоры для зубьев

Шлифовальный круг (WA76D x 12.7 T x 12.7 H)

Шлифовальный круг (WA10D x 1.5 T x 12.7 H)

Удлинённый фланец шлифовального круга

Запасной ремень для шпинделя

Оправка для установки дисковых фрез

Лампа освещения рабочей зоны

Цанговый патрон с набором цанг

Приспособление для шлифования радиусов (No 01)

Устройство индексации (24 позиции)

Приспособление для заточки свёрл

Модель

M-40

ЗО 434914

ЦЕНА

13 396 322 KZT

Диаметр хвостовика концевого инструмента, мм

6 - 25

Макс. размер насадных фрез, мм

250 x 250

Макс. наружный диаметр насадного инструмента, мм

250

Продольное перемещение заточного стола (ось X), мм

400

Поперечное перемещение заточного стола (ось Y), мм

250

Вертикальное перемещение заточного узла (ось Z), мм

250

Макс. диаметр шлифовального круга, мм

150

Макс. диаметр фрезы, мм

250

Макс. диаметр сверл, мм

Макс. длина фрезы, мм

250

Макс. расстояние между центрами, мм

580

Макс. диаметр обработки, мм

250

Мин. диаметр цанги, мм

Макс. диаметр цанги, мм

Макс. угол спирали, °

± 45

Угол наклона шлифовального круга (от горизонтальной оси), °

± 45

Наклон заточного узла, °

360

Мощность электродвигателя шлифовального круга, кВт

1,2

Размеры шлифовального круга, мм

150 x 31,75

Частота вращения шлифовального круга, об/мин

2600

Напряжение, В

380

Длина, мм

1600

Ширина, мм

1150

Высота, мм

2050

Вес, кг

1160
