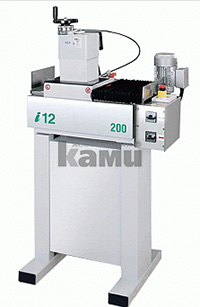

Станок для заточки твердосплавных ножей Ilmetech i12 200 Ilmetech i12 200

НАДЕЖНАЯ МАССИВНАЯ СТАНИНА

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Ванна станка выполнена из нержавеющей стали.

Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты.

СПЕЦИАЛЬНАЯ МАГНИТНАЯ ПЛИТА

Специальная магнитная плита выполнена из высококачественной стали и оснащена ниодимовыми цилиндрами, что позволяет фиксировать профильные и плоские ножи из твердого сплава (HM)

Съемные латунные планки, установленные на магнитной плите, позволяют с высокой точностью выставлять все затачиваемые ножи в одну линию.

КАРЕТКА С ЗАТОЧНЫМ УЗЛОМ

Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и цепной передачи.

Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора.

МЕХАНИЗМ РЕГУЛИРОВКИ ВЕЛИЧИНЫ ОПУСКАНИЯ ЗАТОЧНОГО КРУГА

Станок оснащен механизмом регулировки величины опускания заточного круга – автоматический съем. Принцип работы данного механизма заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла.

Минимальная величина съема:

• 0,005 мм – при механической регулировке – стандарт
• 0,0025 мм – при помощи шагового двигателя – опция

СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Охлаждающая жидкость подается одновременно с 2-х сторон (справа и слева от заточного круга, благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

ЗАМЕНА ЗАТОЧНОГО КРУГА

Замена заточного круга является наиболее удобной для оператора-заточника, так как не требуется приложение усилий для его снятия/установки, что исключает возможность травматизма.

Для замены заточного круга требуется поднять заточной круг в крайнее верхнее положение и ослабить гайку, которая фиксирует заточной узел. Затем наклонить заточной узел до упора, после чего, при помощи 2-х шестигранных ключей отвернуть планшайбу, фиксирующую заточной круг. Время, необходимое для замены круга составляет не более 2-х минут.

БАК ДЛЯ СОЖ

Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Емкость бака около 40 литров.

СПЕЦИАЛЬНАЯ МЕХАНИЧЕСКАЯ ПЛИТА

Специальная механическая плита за счет своей конструкции позволяет фиксировать плоские строгальные ножи и затачивать их пакетом (по 4 шт.).

Плита на станке устанавливается вместо магнитной плиты.
