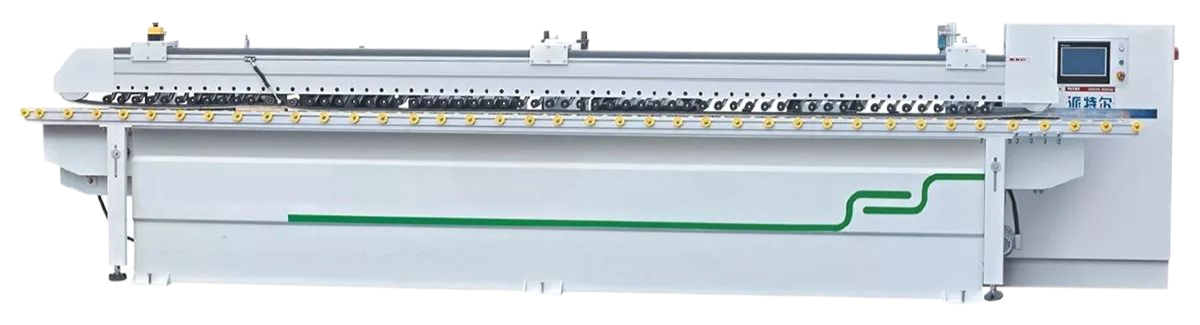

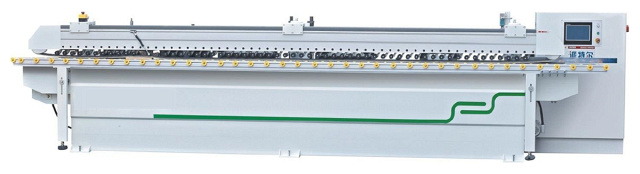

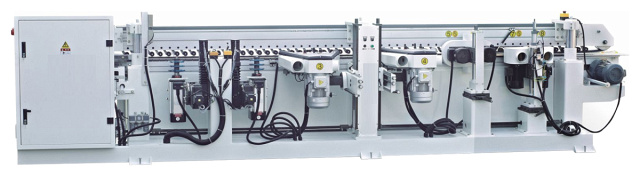

Кромкошлифовальные станки проходного типа EcoWood серии XSW
Код(ы)
товара: ДО 421275, ДО 359420, ДО 359421
Китай

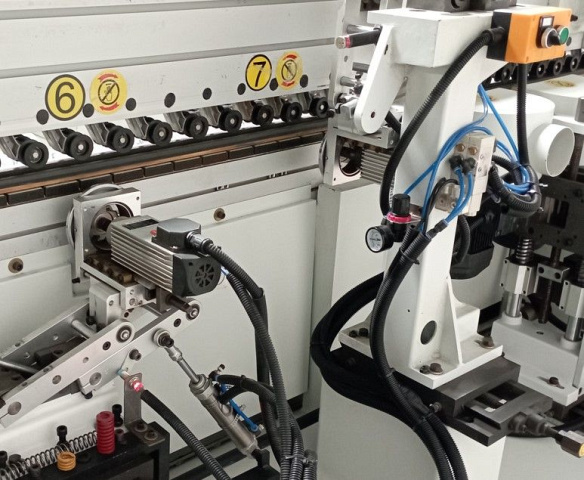

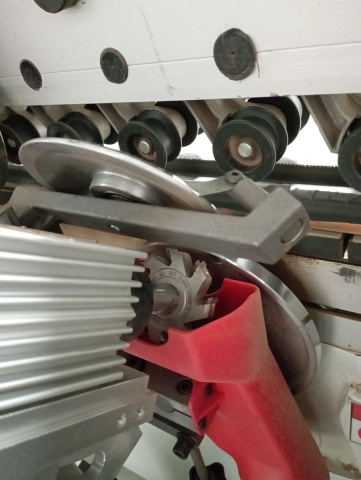

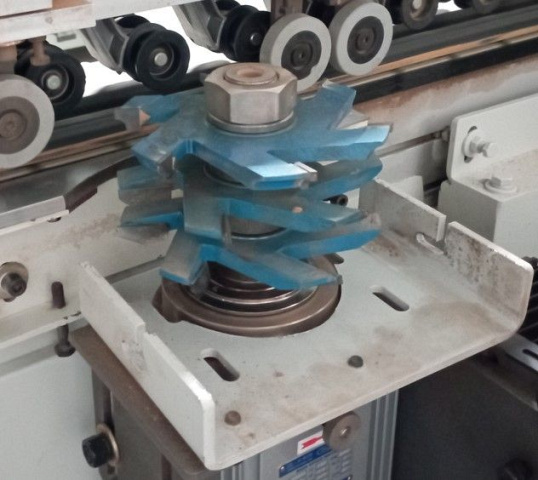

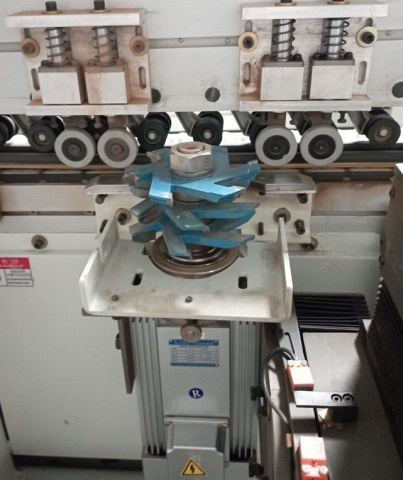

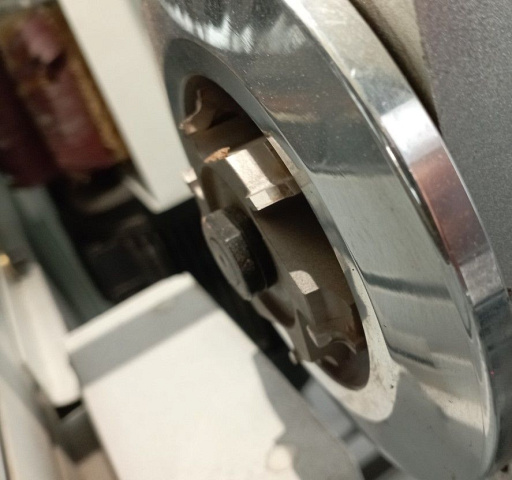

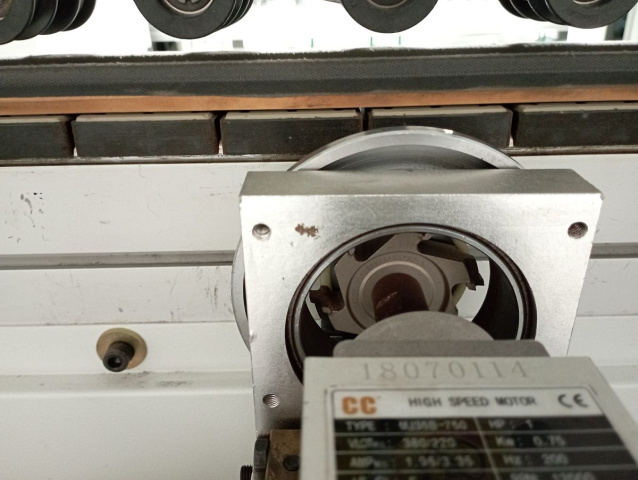

Фрезерный узел

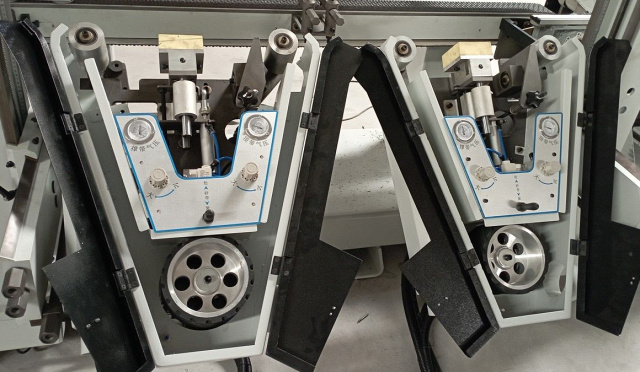

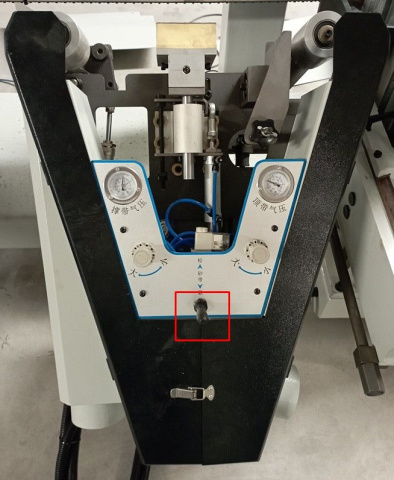

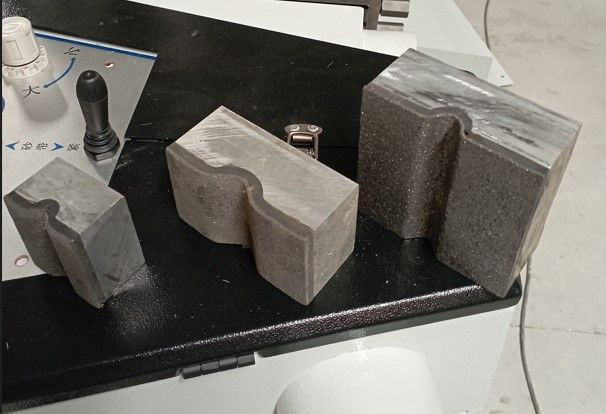

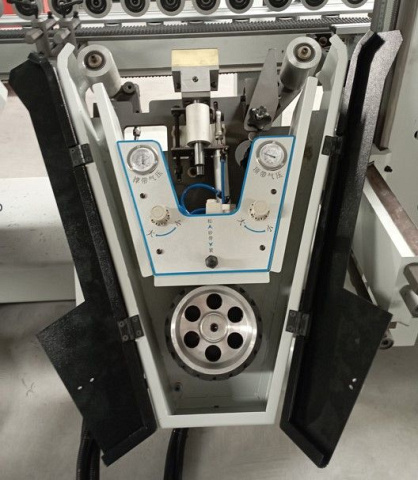

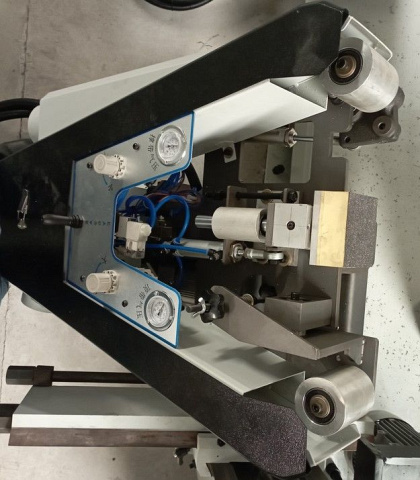

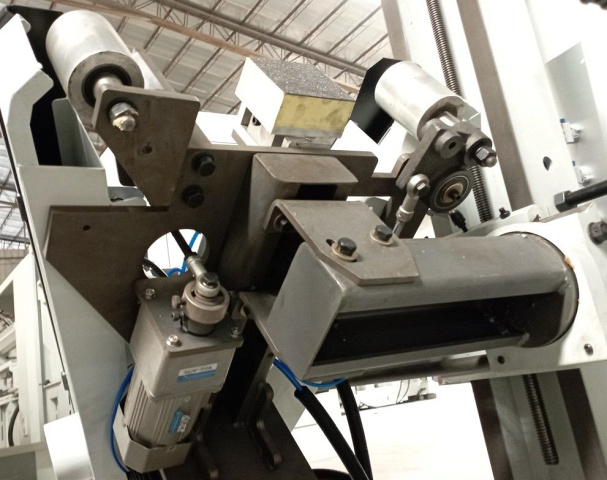

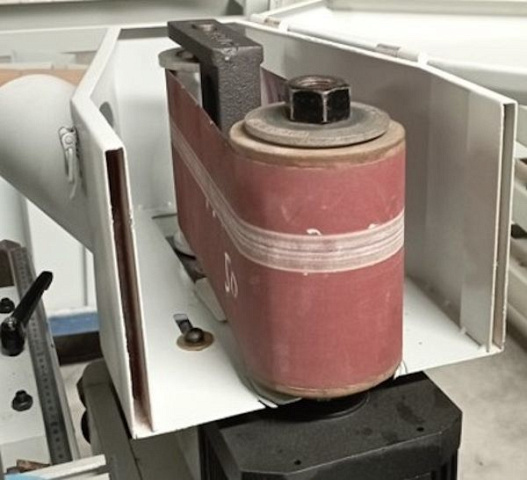

Ленточный узел с утюжком

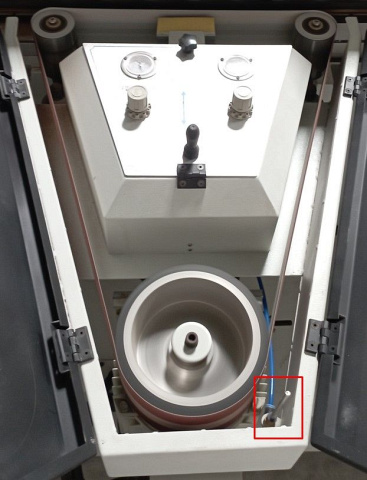

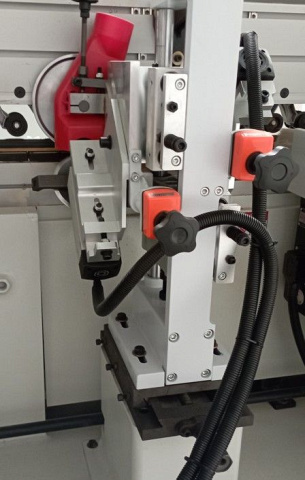

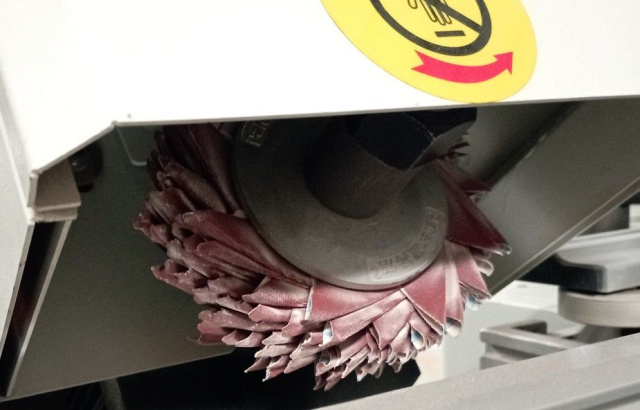

Универсальный шлифовальный узел
Ширина обработки: 80 - 2400 мм
Скорость подачи заготовок: 5 - 20 м/мин
Общая мощность: 17,2; 22,7 кВт
Вес: 2300 - 2800 кг
Преимущества
- Фрезерный узел

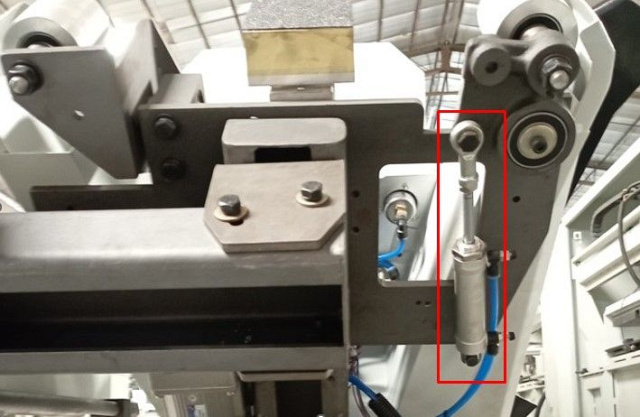

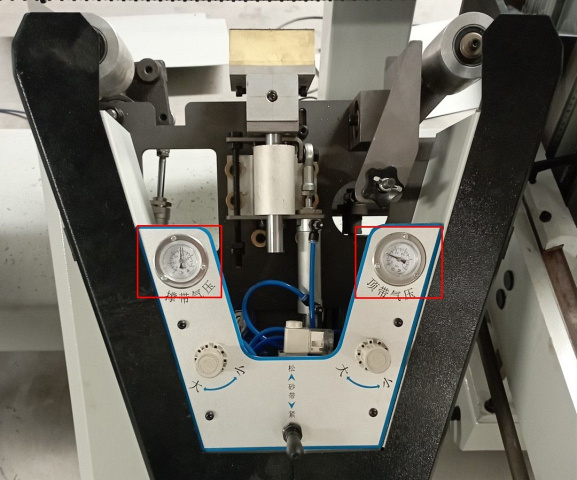

- 2 шлифовальные ленты с пневматическим утюжком
- 2 универсальных шлифовальных узла

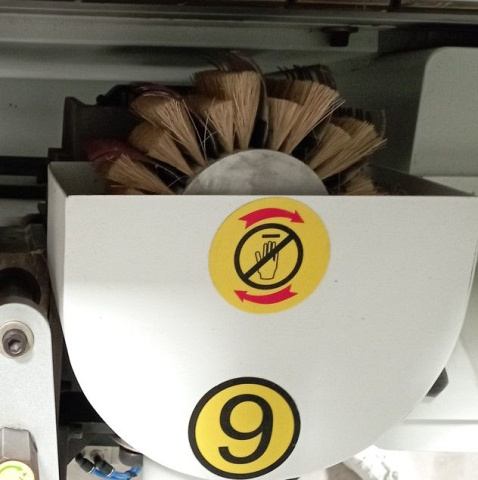

- Возможность установки на универсальный узел: шлифовальная лента, щетка, скотч-брайт, "звездочки"
- Наклон шлифовальных узлов

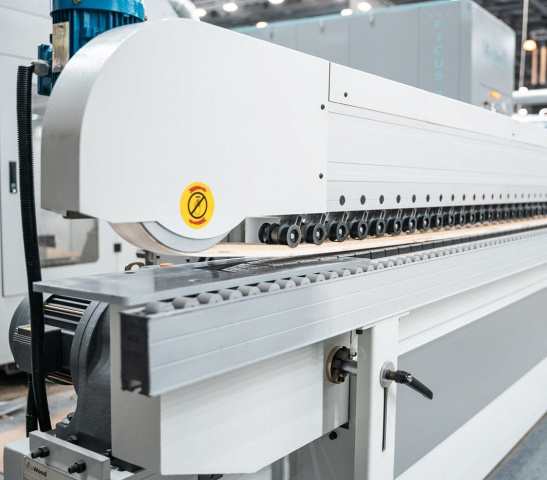

- Лента для надежного прижима заготовки
Модель
X1S2W2
ДО 421275
X2S2W2
ДО 359420
X2S2W2 Servo
ДО 359421
Заготовка, материал
Кромка фасадов
Кромка фасадов
Кромка фасадов
Ширина обработки, мм
80 - 2400
80 - 2400
80 - 2400
Высота обработки, мм
5 - 70
5 - 70
5 - 70
Скорость подачи заготовки, м/мин
5 - 20
5 - 20
5 - 20
Мощность двигателя подачи, кВт
3,7
3,7
3,7
Мощность двигателя подъема прижимной балки, кВт
0,55
0,55
0,55
Рабочее давление, Бар
0,6 - 0,8
0,6 - 0,8
0,6 - 0,8
Общая установленная мощность, кВт
17,2
22,7
22,7
Электроподключение, В / Гц
380 / 50
380 / 50
380 / 50
Количество фрез, шт.
1
2
2
Мощность, кВт
5,5
5,5 x 2
5,5 x 2
Частота вращения фрез, об/мин
7500
7500
7500
Способ настройки
Вручную
Вручную

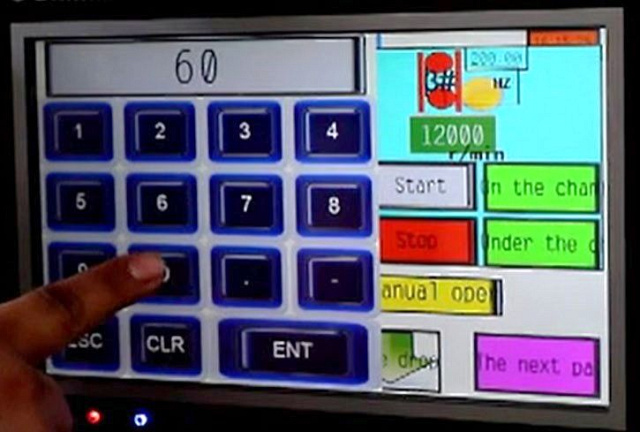

Сервопривод. Управление с PLC дисплея. Память положений фрез.
Размер вала (диаметр х высота), мм
35 х 100
35 х 100
35 х 100
Количество узлов, шт.
2
2
2
Мощность, кВт
2,2 x 2
2,2 x 2
2,2 x 2
Скорость шлифовальной ленты (инвертор), м/с
300 - 1440
300 - 1400
300 - 1440
Размер шлифовальной ленты, мм
1980 x 80
1980 x 80
1980 x 80
Осцилляция шлифовальной ленты, мм
есть
есть
есть
Угол наклона, °
± 45
± 45
± 45
Количество узлов, шт.
2
2
2
Мощность, кВт
1,5 x 2
1,5 x 2
1,5 x 2
Размер вала (диаметр x высота), мм
25,4 x 100
25,4 x 100
25,4 x 100
Частота вращения (инвертор), об/мин
300 - 1900
300 - 1900
300 - 1900
Макс. наружный диаметр инструмента, мм
200
200
200
Автоматическая компенсация износа шлифовальных кругов
есть (0,04 мм за 1 раз)
есть (0,04 мм за 1 раз)
есть (0,04 мм за 1 раз)
Угол наклона, °
± 45
± 45
± 45
Длина, мм
5300
5800
5800
Ширина, мм
1400
1400
1400
Высота, мм
1500
1500
1500
Вес, кг
2300
2600
2800
